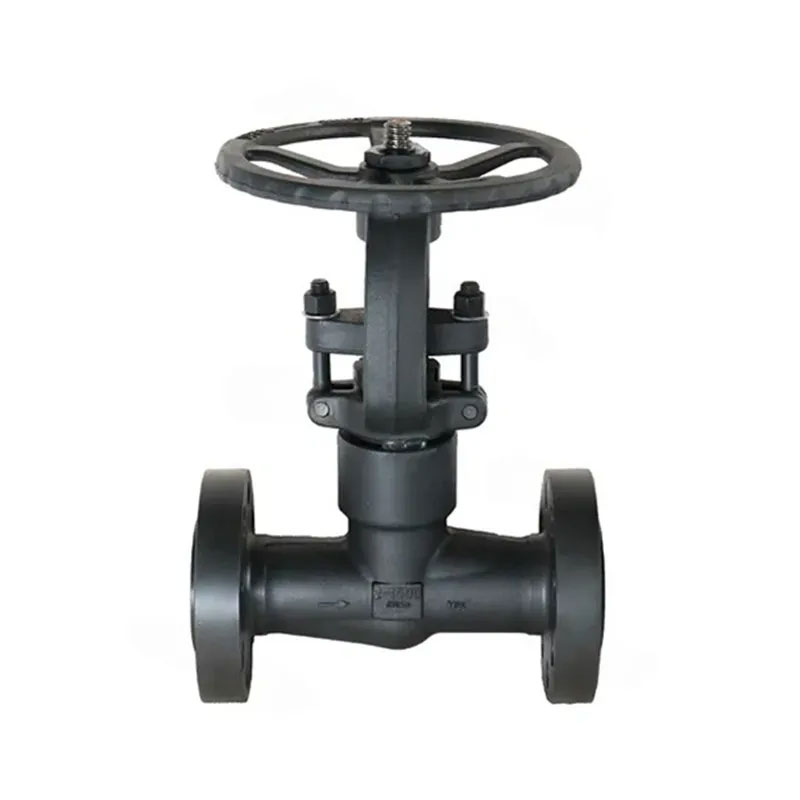

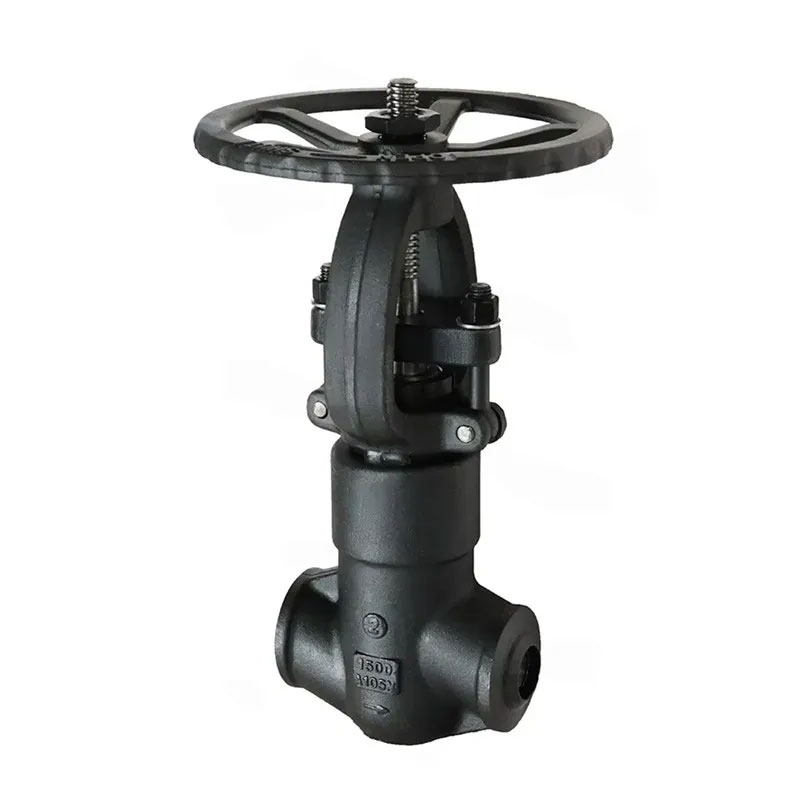

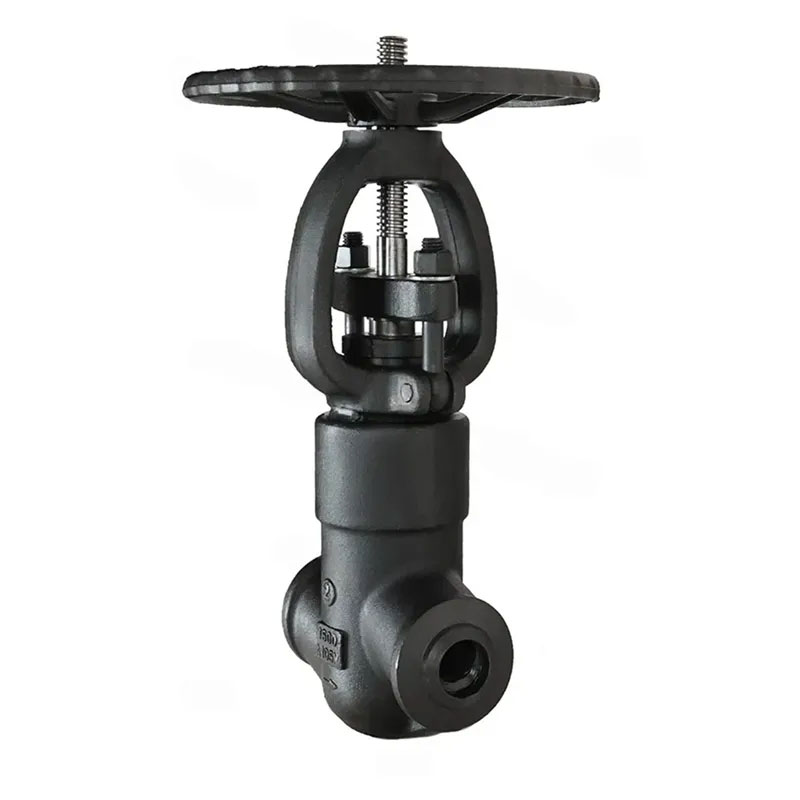

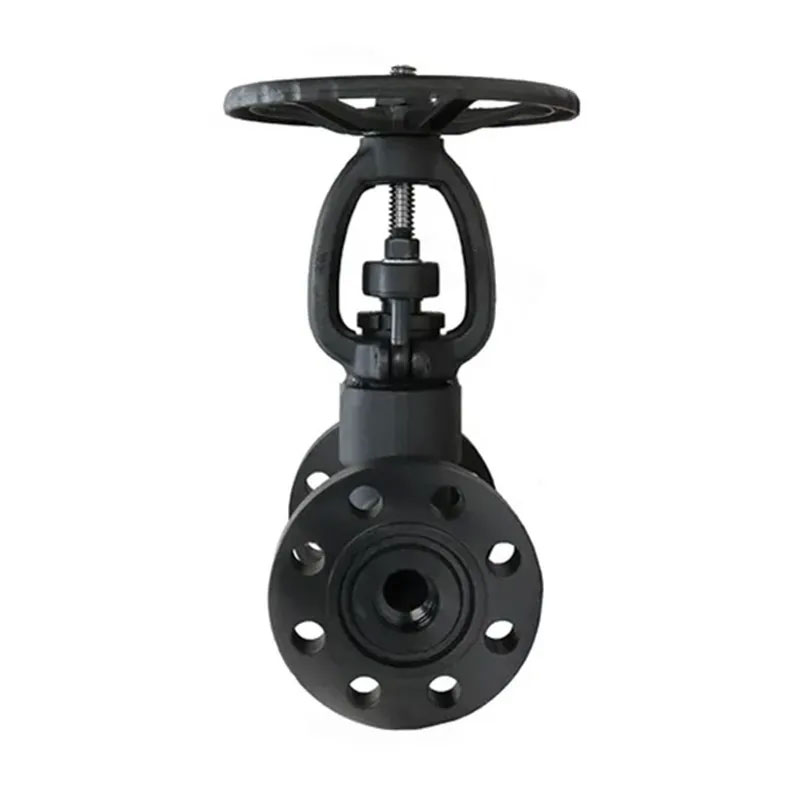

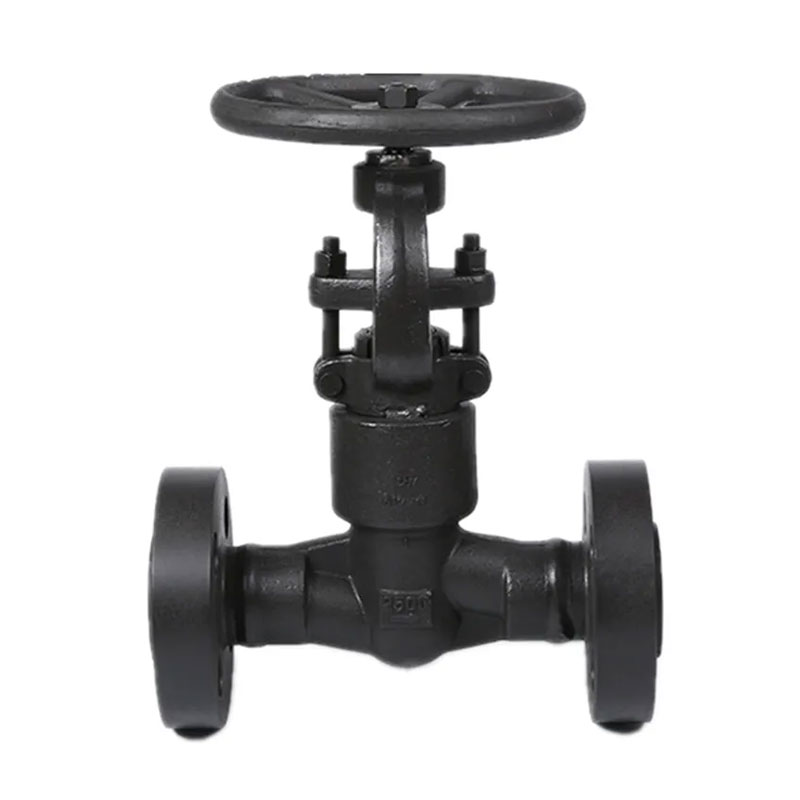

A válvula de vedação de pressão flangeada de aço forjada de Joepai, fabricada na China, facilita a instalação. Projetado para lidar com condições de alta pressão, essa válvula é ideal para indústrias como petróleo e gás, geração de energia e petroquímicos. Nesses setores, onde o controle de fluido de alta pressão é crucial, a pressão da válvula - o projeto de vedação garante uma operação confiável. Ele pode manter uma vedação apertada, mesmo sob diferenciais de pressão extrema, impedindo vazamentos e garantindo a segurança do sistema. Esta válvula globo oferece uma escolha de materiais de aço A105N, F304 ou F316 forjados. O A105N fornece excelente força para aplicações industriais gerais. O F304 é adequado para ambientes moderadamente corrosivos, enquanto o F316 oferece maior resistência à corrosão em ambientes altamente agressivos, como plantas químicas e instalações marinhas. Essa versatilidade o torna adaptável a uma ampla gama de indústrias.
1.Design - API 602 / BS 5352 / ASME B16.34
2.END FLANGE - ASME B16.5
3.BW End - ASME B16.25
4.SW END - ASME B16.11
5. Endsededed - ASME B1.20.1
6.Test - API598
7. Especial-Nace MR-01-75
1. Capinho de combol, capô soldado ou capô de vedação de pressão
2. Plug Type Disc/Conic Disc
3. Porta Full ou porta convencional
4.outside parafuso e jugo (OS & y), Rising Stem
5. Capato estendido para serviços criogênicos
6.Material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 ETC.
7.DICS e STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8.OPERAÇÃO: roda de mão
9.offshore /petróleo /gás /química /polpa /petroquímica
/Marinho
| Pressão | 150lb | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| Teste de força | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Teste de vedação | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Teste aéreo | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NÃO | NOME | CS para ASTM | Quanto a ASTM | Ss para ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | ||
| 1 | CORPO | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Junta | SS+grafite ondulado | SS+PTFE | ||
| 3 | PARAFUSO | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | ALFINETE | A276 420 | A276 304 | ||
| 5 | Pacote da glândula | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | PARAFUSO | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | NOZ | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | NOZ | A276 410 | |||
| 9 | NOZ | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | Placa de identificação | Ss | |||
| 11 | Roda de mão | A197 | |||
| 12 | GLÂNDULA | A216 WCB | A351 CF8 | ||
| 13 | EMBALAGEM | Grafite flexível | Ptfe | ||
| 14 | Capô | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | TRONCO | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | DISCO | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | MÉDIO | Água, óleo, gás | Água, óleo, gás | Ácido, água, petróleo, gás | |
| 18 | TEMPERATURA | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| TAMANHO | S | L | T | W | H ≈ | Peso (kg) ≈ | ||||||
| POLEGADA | Dn | Ansi | Ele é | 800lb | 2500 lb | A n s i | Grande, bs | J i s | 800lb | 2500 lb | ||
| Npi | Rc | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
