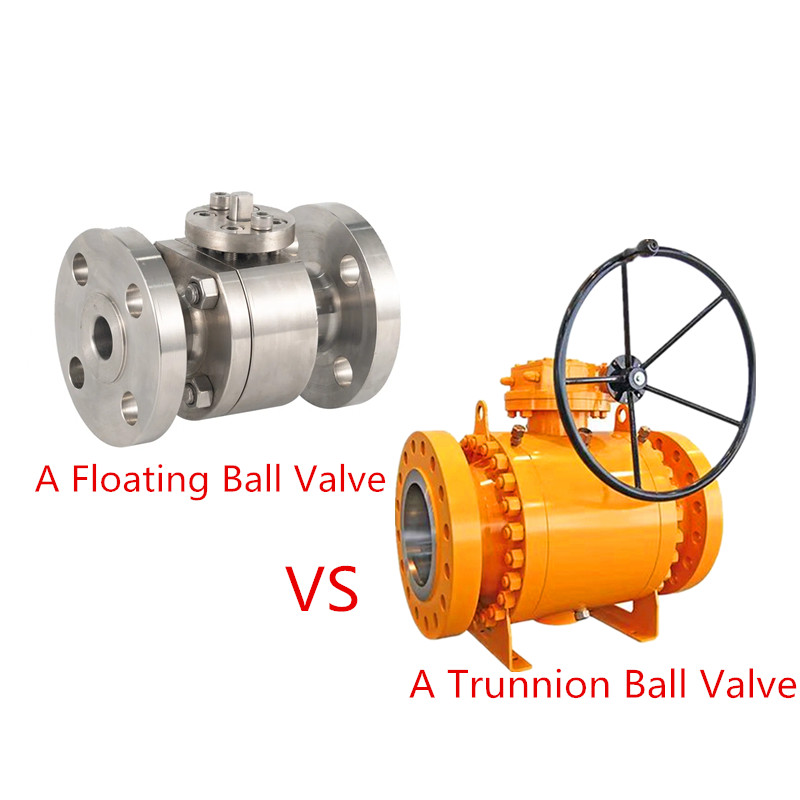

Válvula de esfera flutuante:A esfera está flutuando e pode se mover sob a pressão do meio, pressionando firmemente contra a superfície de vedação na extremidade de saída para garantir uma vedação hermética.
Válvula de esfera fixa:As válvulas de esfera fixas também são chamadas de válvulas de esfera montadas em munhão. Diferente das válvulas de esfera flutuantes, a esfera é fixa, suportada por munhões superiores e inferiores, mantendo a esfera em uma posição estável mesmo sob condições de alta pressão, alta temperatura ou temperatura ultrabaixa. Sob a pressão do meio, a sede da válvula se move, fazendo com que o anel de vedação pressione firmemente contra a esfera para garantir a vedação. Os rolamentos são normalmente instalados nos eixos superior e inferior da esfera, resultando em baixo torque operacional, tornando-os adequados para válvulas de alta pressão e grande diâmetro.
As válvulas esfera flutuantes são pequenas, leves e possuem uma estrutura simples. A bola tem função de flutuação livre, o que garante uma boa vedação; a válvula esférica utiliza uma esfera com um orifício circular como elemento de abertura e fechamento. Acionada pela haste da válvula, a esfera gira de 0 a 90 graus em torno do centro da haste da válvula para completar a função de abertura e fechamento; possui estrutura compacta e troca rápida, fechando a válvula e cortando o meio da tubulação com rotação de 90 graus; o diâmetro do canal esférico é igual ao diâmetro da tubulação, resultando em baixa resistência ao fluxo e alta capacidade de fluxo; a haste da válvula é montada na parte inferior, evitando acidentes de explosão da haste da válvula e garantindo um uso seguro. As válvulas de esfera fixas são adequadas para várias tubulações sob média e alta pressão, usadas para cortar ou conectar o meio na tubulação. Sob condições criogênicas (por exemplo, -196°C para GNL) ou de alta temperatura (>400°C), os materiais exibem expansão e contração térmica significativas. A estabilidade estrutural torna-se um fator decisivo para a vida útil da válvula, onde a estrutura fixa possui vantagens inerentes. Válvulas de esfera fixas com diferentes materiais, podem ser usadas para vários meios, como água, vapor, óleo, gás liquefeito de petróleo, gás natural, gás de carvão, ácido nítrico, ácido acético, meios oxidantes, uréia, etc., e são amplamente utilizados nas indústrias de petróleo, química, energia e conservação de água. pneumático. A maioria das válvulas de esfera fixas são conectadas por flange, mas também existem válvulas de esfera fixas soldadas. O custo das válvulas de esfera fixas é geralmente maior do que o das válvulas de esfera flutuantes.
Seja em condições criogênicas ou de alta temperatura, as válvulas de esfera fixas são geralmente equipadas com os seguintes designs de segurança e vedação:
Estrutura de assento duplo (Efeito Duplo Pistão / Efeito Pistão Único);
Função automática de alívio de pressão da cavidade;
Projeto de estrutura à prova de fogo;
Dispositivo antiestático;
OVálvulas de esfera Joepaio projeto e a fabricação geralmente atendem aos seguintes padrões internacionais:
Padrão de Projeto: ASME B16.34
Dimensões face a face: ASME B16.10 / API 6D
Conexão de flange: ASME B16.5 / ASME B16.47
Teste de pressão: API 598/API 6D
Projeto à prova de fogo: API 607 / API 6FA
Teste criogênico (se aplicável): BS 6364/ISO 28921
Em resumo, a escolha entre uma válvula de esfera flutuante ou fixa deve ser baseada nas condições reais de trabalho, nos requisitos de desempenho de vedação, na frequência operacional e no orçamento.
