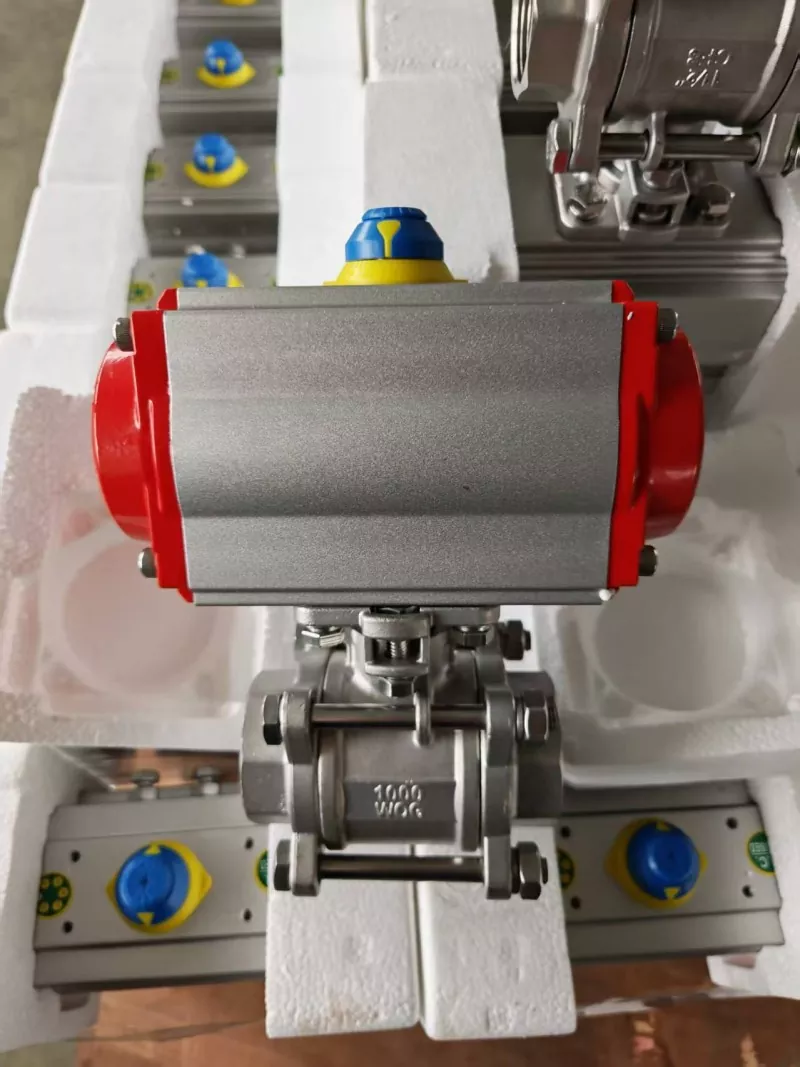

Válvula Esfera Pneumática de 3 Peças – Controle de Precisão, Vazamento Zero, Automação Inteligente

OVálvula de esfera pneumática de 3 peçascombina uma construção robusta de corpo de três peças com um atuador pneumático compacto e de alto ciclo. Projetada para aplicações de controle on/off e modulante, esta válvula oferece vazamento zero, baixa queda de pressão e longa vida útil em ambientes de processo exigentes.

Disponível com vedação macia de PTFE ou vedação metálica rígida e compatível com atuadores de ação simples (retorno por mola) ou dupla ação, a válvula esférica pneumática de 3 peças Joepai oferece automação flexível para seu sistema de tubulação.

Principais recursos

Como Funciona – Operação do Atuador Pneumático

O atuador pneumático usa ar comprimido para girar a válvula esférica 90° para controle de abertura/fechamento. Abaixo está o princípio operacional padrão para atuadores de ação dupla e de ação simples.

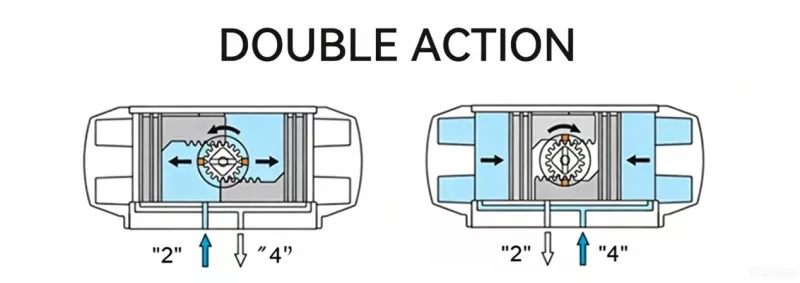

Atuador de Dupla Ação (Ar para Abrir / Ar para Fechar)

Sem mola – requer fornecimento de ar em ambos os lados para operação

Descrição do diagrama (ação dupla):

Porta 2 = entrada para abrir a válvula – o ar comprimido separa dois pistões

Porta 4 = entrada para fechar a válvula – o ar comprimido impulsiona dois pistões em direção ao centro

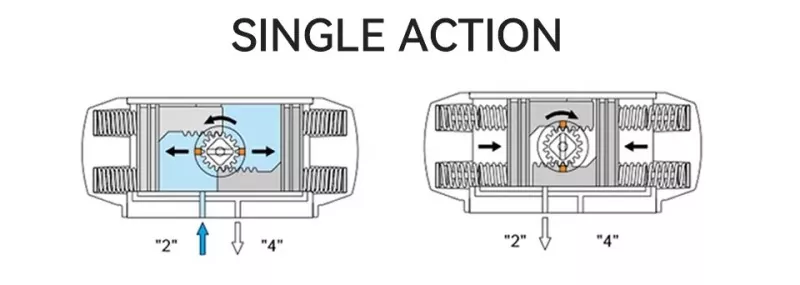

Atuador de ação simples (retorno por mola – normalmente fechado)

A mola fornece fechamento à prova de falhas quando o suprimento de ar é perdido

Descrição do diagrama (ação única):

Porta 2 = entrada para abrir a válvula – a pressão do ar comprime a mola, movendo os pistões para fora

Porta 4 (ou câmara de mola) = quando o ar é expelido pela Porta 2, a força da mola retorna os pistões para a posição fechada

Por que escolher a válvula de esfera pneumática de 3 peças Joepai?

1. Vedação de Precisão – Vazamento Zero

Taxa de vazamento estático ≤0,0005 ml/h, atendendo ao padrão ANSI Classe VI. Vedação macia de PTFE para meios em geral, vedação rígida de metal para meios abrasivos ou de alta temperatura.

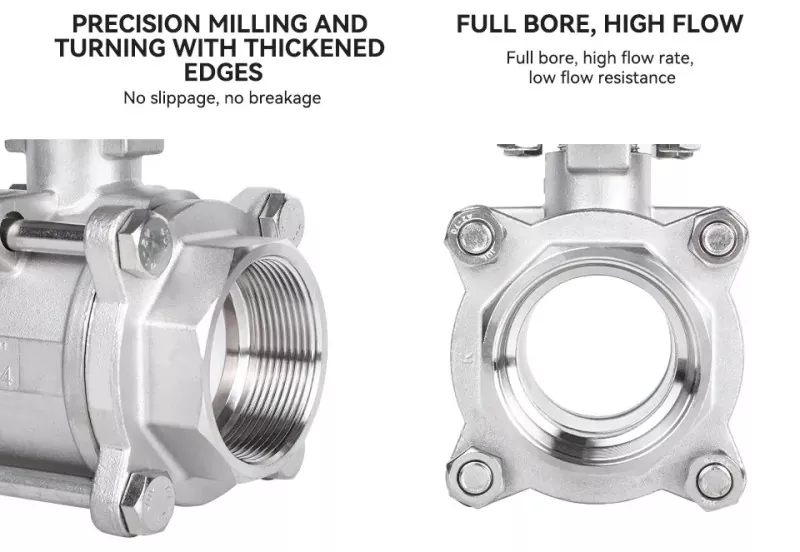

2. Design simplificado – Queda de pressão mínima

O projeto de passagem total fornece um caminho de fluxo de tubulação quase reto, reduzindo a perda de pressão do sistema e economizando energia de bombeamento.

3. Resistência superior à corrosão

Materiais do corpo: Aço carbono, WCB, SS304, SS316L. O tratamento anticorrosivo especial prolonga a vida útil em água, óleo, gás e meios corrosivos moderados.

4. Precisão e inteligência (opcional)

Posicionador – sinal 4-20mA para controle modulante, precisão ±0,1%

Chaves de limite – feedback de posição aberta/fechada

Válvula solenóide – 24V DC / 220V AC para controle remoto liga/desliga

FRL (Filtro, Regulador, Lubrificador) – fornecimento de ar limpo e regulado

5. Manutenção Preditiva (Opção Inteligente)

O monitoramento inteligente integrado fornece aviso de falhas com até 180 horas de antecedência, reduzindo o tempo de inatividade não planejado em mais de 40%.

Especificações Técnicas

Aplicativos

Processamento petroquímico e químico

Transmissão municipal de gás

Tratamento de água e águas residuais

Geração de energia

Alimentos e produtos farmacêuticos (versão sanitária disponível)

Metalurgia e controle de fluidos industriais

Serviço e suporte

Contate-nos

Pronto para automatizar seu processo com recursos confiáveisVálvulas de esfera pneumáticas de 3 peças?

E-mail:sales@joepaivalve.com

Linha direta:+86 19957707725

Solicite um orçamento hoje – informe-nos seu meio, pressão, temperatura e acessórios necessários (válvula solenóide, chave fim de curso, posicionador, FRL).
