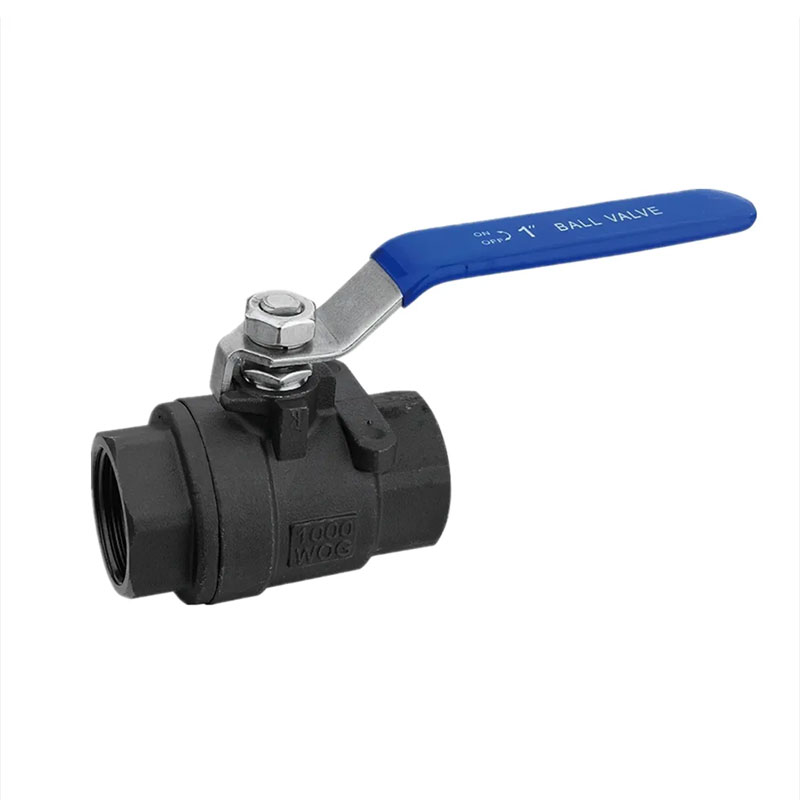

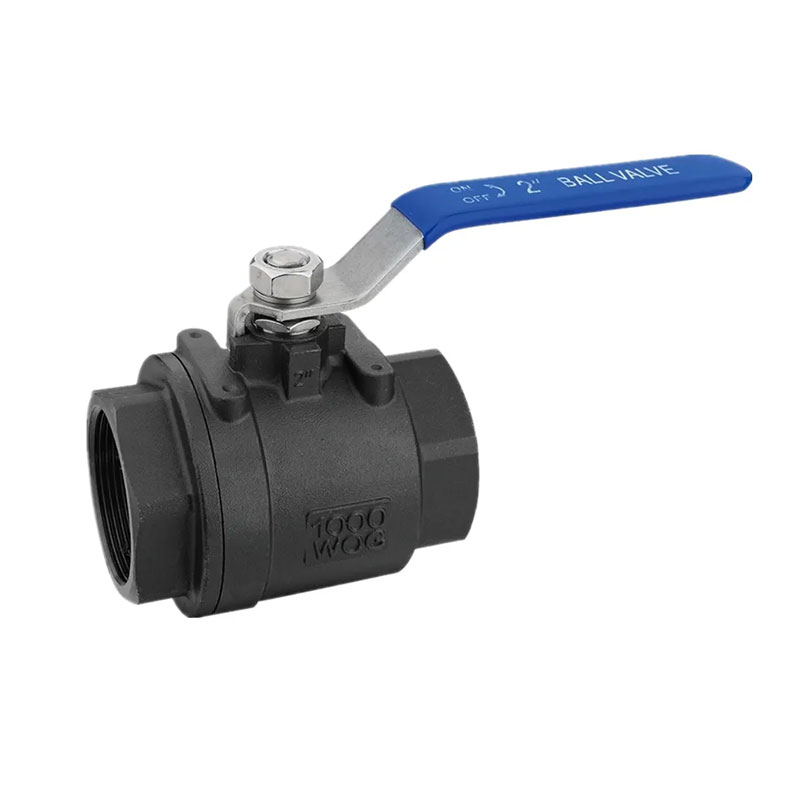

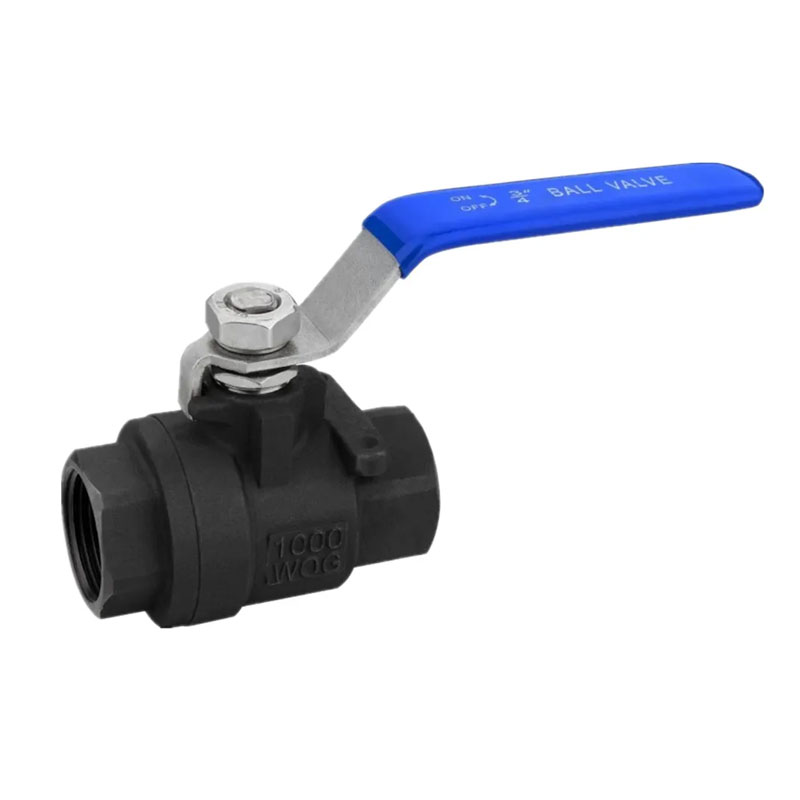

Válvula de esfera de 1000PSI PN64 2PC

A válvula esfera 1000PSI PN64 2PC produzida pela JOEPAI apresenta furo total design que garante fluxo irrestrito com perda mínima de pressão, combinando fluxo de passagem total com tolerância de alta pressão. É altamente adequado para aplicações industriais rigorosas, atende aos padrões globais de rosca e pode resistir à corrosão e ao estresse de alta temperatura.

Detalhe do produto:

Válvula de esfera de duas peças, também conhecida como válvula de esfera de abertura rápida, interna válvula de esfera de rosca ou válvula de esfera pequena.

Princípio de funcionamento

1. Processo de abertura

Na posição fechada, a esfera é pressionada firmemente contra a sede da válvula pela pressão mecânica exercida pela haste da válvula.
Quando o volante é girado no sentido anti-horário, a haste da válvula se move no direção oposta, e seu plano angular inferior faz com que a bola se solte da sede da válvula.
A haste da válvula continua a levantar e interage com o pino guia no ranhura em espiral da haste da válvula, fazendo com que a esfera comece a girar sem atrito.
Até atingir a posição totalmente aberta, a haste da válvula é levantada até a posição posição limite e a esfera gira para a posição totalmente aberta.

2. Processo de fechamento

Ao fechar, gire o volante no sentido horário e a haste da válvula começa a desça, fazendo com que a esfera se afaste da sede da válvula e comece a girar.
Continuando a girar o volante, a haste da válvula é submetida ao ação do pino-guia embutido em sua ranhura espiral, fazendo com que tanto o a haste da válvula e a esfera girem 90 ° simultaneamente.
Quando estava prestes a fechar, a esfera já havia girado 90 graus sem contato com a sede da válvula.
Durante as últimas voltas do volante, o plano angular na parte inferior da haste da válvula se encaixa mecanicamente e pressiona a esfera firmemente contra sede da válvula, conseguindo vedação completa.

Principais peças e materiais

Dimensões Principais
