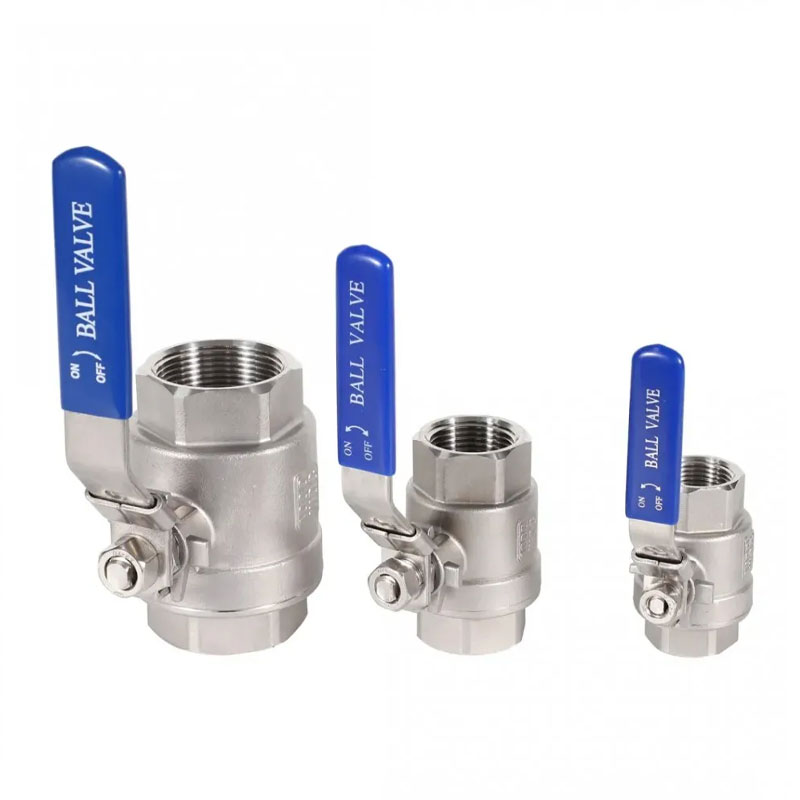

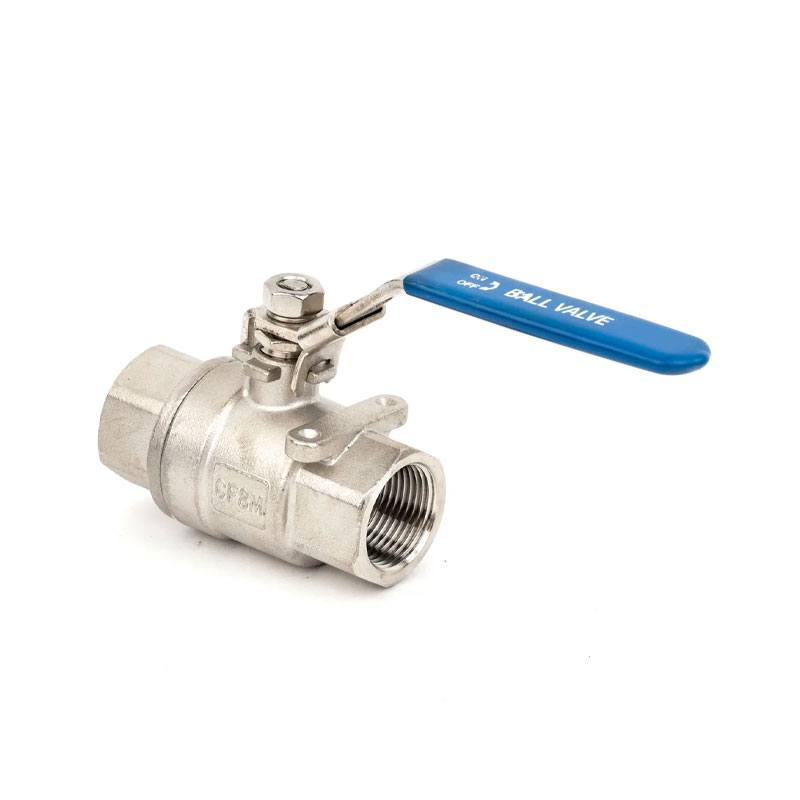

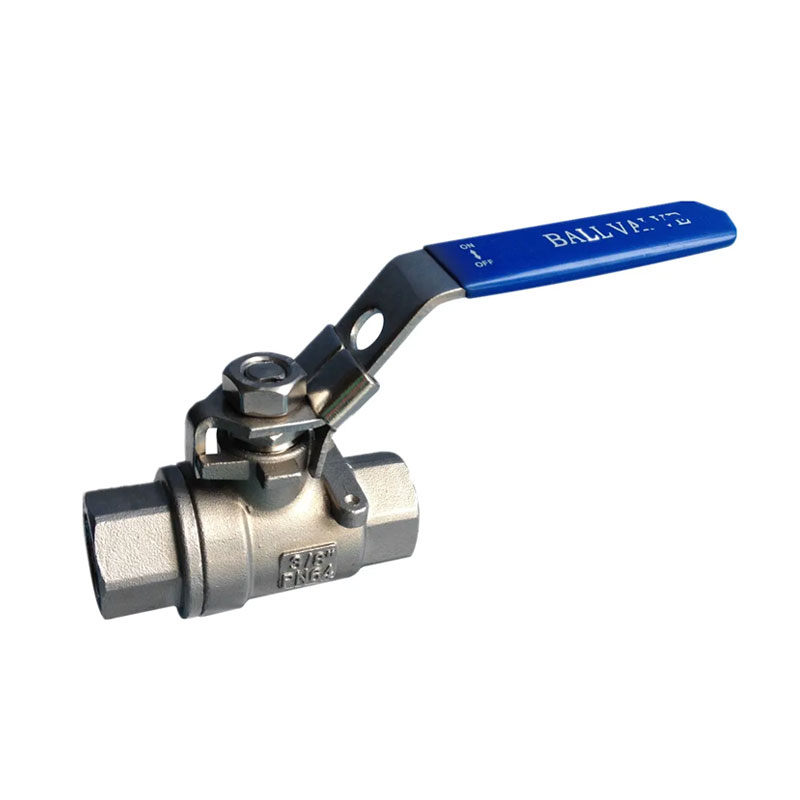

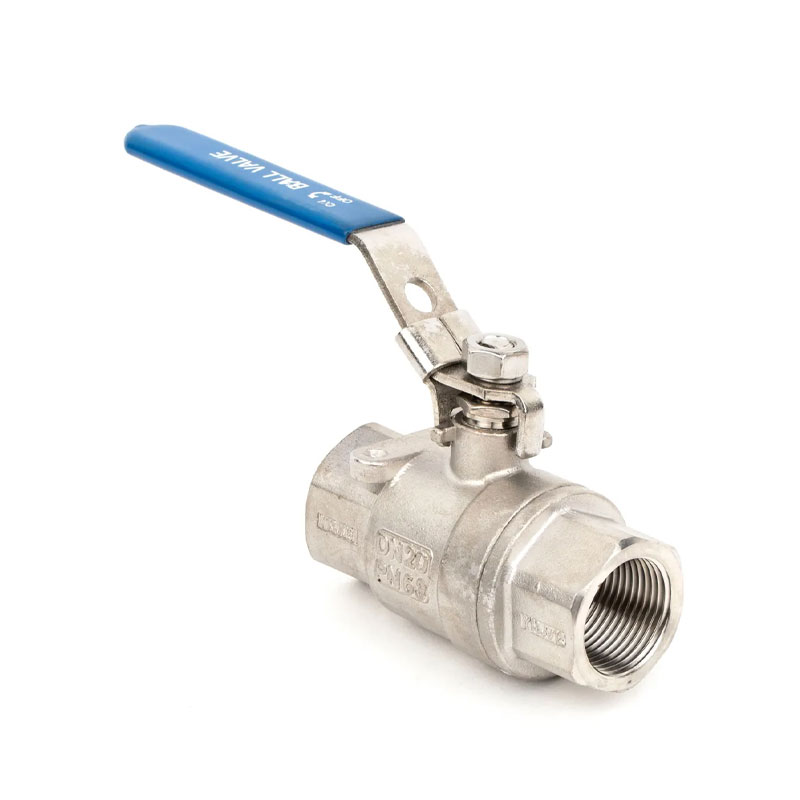

As principais especificações da válvula esfera roscada de aço inoxidável 2PC 1000WOG PSI estão listadas abaixo para seleção rápida.
| Padrão de rosca | NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A |
|---|---|
| Pressão Máxima | 6,4MPa (1000PSI/PN64) |
| Faixa de temperatura | -20°C ~ 232°C |
| Meio Adequado | Água, óleo, ar e alguns líquidos corrosivos |
| Recursos de projeto | Haste à prova de explosão/porta completa |
| Corpo | Corpo de fundição de investimento |
| Classe de Pressão | 1000PSI (PN64) W.O.G |
| Padrão de Materiais | S45C / ASTM A216 GR-WCB / DIN1.00619 SS316/ASTM A351 GR-CF8M/DIN1.4408 SS304/ASTM A351 GR-CF8/DIN1.4308 |

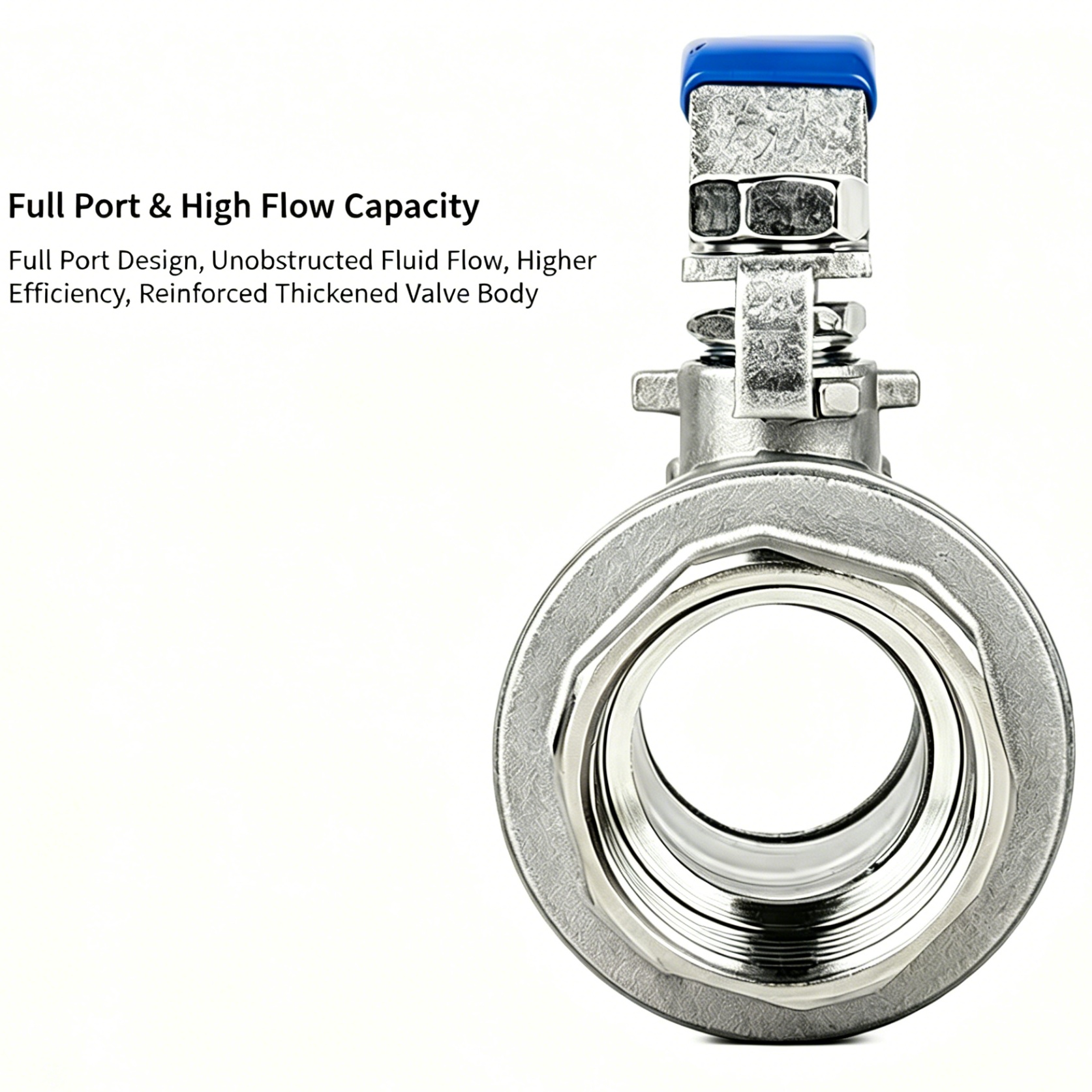

A válvula esférica rosqueada de aço inoxidável JOEPAI 2PC 1000WOG PSI com canal interno de porta completa reduz a resistência ao fluido e evita bloqueio médio durante a circulação de líquidos e gases. A peça de vedação utiliza material PTFE de alta resistência ao desgaste. Mesmo depois de dezenas de milhares de operações frequentes de abertura e fechamento, a válvula esférica rosqueada não apresentará vazamento na haste da válvula e na face final.
Todas as interfaces roscadas da válvula esférica rosqueada de aço inoxidável JOEPAI são roscadas com precisão CNC, o ajuste da rosca é apertado e nenhuma infiltração média ocorre em ambiente de alta pressão 1000WOG. Para verificar a resistência à corrosão, cada lote passa por um teste de envelhecimento por névoa salina de 240 horas, e a superfície da válvula permanece intacta após o teste, adequada para fábricas costeiras e oficinas de produtos químicos corrosivos.
Reduz a resistência aos fluidos e evita bloqueios médios, garantindo um fluxo suave de líquidos e gases.
Mantém vazamento zero após dezenas de milhares de ciclos frequentes de abertura/fechamento.
O ajuste apertado da rosca evita infiltração média sob alta pressão de 1000WOG.
A superfície da válvula permanece intacta, adequada para ambientes costeiros e corrosivos.
| Não. | Nome da peça | Material |
|---|---|---|
| 1 | Corpo | WCB/CF8M/CF8 |
| 2 | Boné | WCB/CF8M/CF8 |
| 3 | Assento | PTFE |
| 4 | Bola | SS316/SS304/SS |
| 5 | Tronco | SS316/SS304/SS |
| 6 | Junta | PTFE |
| 7 | Arruela de impulso | PTFE |
| 8 | Embalagem | PTFE |
| 9 | Glândula | SS304/SS |
| 10 | Lidar | SS304/SS |
| 11 | Arruela de pressão | SS304/SS |
| 12 | Porca-caule | SS304/SS |
| 13 | Peça de travamento | SS304/SS |
| 14 | Capa de plástico | Plástico |
Os materiais podem ser personalizados de acordo com as condições de trabalho, meios, requisitos de pressão e temperatura.
Fornecemos tamanhos padrão e também podemos atender pedidos personalizados fabricados de acordo com seus desenhos. Nossa equipe de engenharia pode fornecer projetos personalizados para atender aos requisitos específicos do projeto.
| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
As dimensões são para referência. Por favor, confirme os desenhos finais com a JOEPAI antes de fazer o pedido.
A válvula esfera roscada de aço inoxidável JOEPAI 2PC 1000WOG PSI é especialmente projetada para meios de alta corrosão e resolve vários pontos problemáticos comuns de tubulações industriais. Em oficinas de processamento químico, operações frequentes de comutação fazem com que as válvulas comuns vazem rapidamente, enquanto a válvula esférica roscada de aço inoxidável JOEPAI 1000WOG PSI depende de uma vedação de PTFE resistente ao desgaste para manter vazamento zero por um longo tempo. Para tubulações industriais gerais de transmissão de gás e líquido de alta pressão, muitas válvulas de parede fina não suportam alta pressão; A válvula esférica rosqueada de aço inoxidável JOEPAI 2PC engrossa a parede do corpo da válvula para estabilizar o rolamento de pressão. Em sistemas de controle de fluido hidráulico, a erosão média das impurezas encurta a vida útil da válvula; A válvula esférica rosqueada de aço inoxidável JOEPAI 2PC opcional de material SS316 estende muito o ciclo de serviço.
Esta série de válvulas esféricas roscadas de aço inoxidável JOEPAI foi fornecida para indústrias de máquinas, química, tratamento de água e energia, com cooperação estável com dezenas de compradores industriais estrangeiros.
foi fundada em 2020, com sua antecessora Jingyue Valve Factory fundada em 2003. Temos mais de dez anos de experiência em válvulas de esfera de aço inoxidável, hidrantes, válvulas de reforço e soluções de controle de fluxo industrial.
Nossos produtos são produzidos de acordo com os padrões internacionais API, ANSI, JIS, ISO, DIN, GOST, BS e padrões nacionais JB, GB. Nosso foco é fornecer serviços personalizados para atender às necessidades exclusivas dos clientes globais no fornecimento de válvulas.

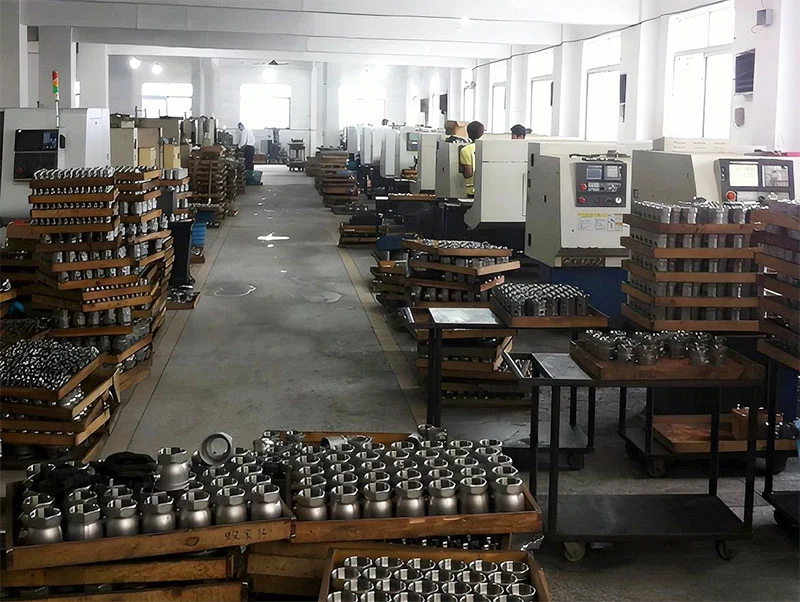

Wenzhou Joepai Valve Co., Ltd. está localizada no distrito de Longwan, Wenzhou, província de Zhejiang, perto do aeroporto, com transporte conveniente. A empresa integra design, desenvolvimento, fabricação e vendas como uma empresa profissional de soluções de controle de fluxo industrial.
A empresa possui projeto de válvula CAD, modelagem tridimensional UG e um centro de testes de inspeção de qualidade. Equipamentos de produção poderosos e métodos de teste perfeitos melhoram efetivamente a qualidade do produto e protegem os interesses do cliente.

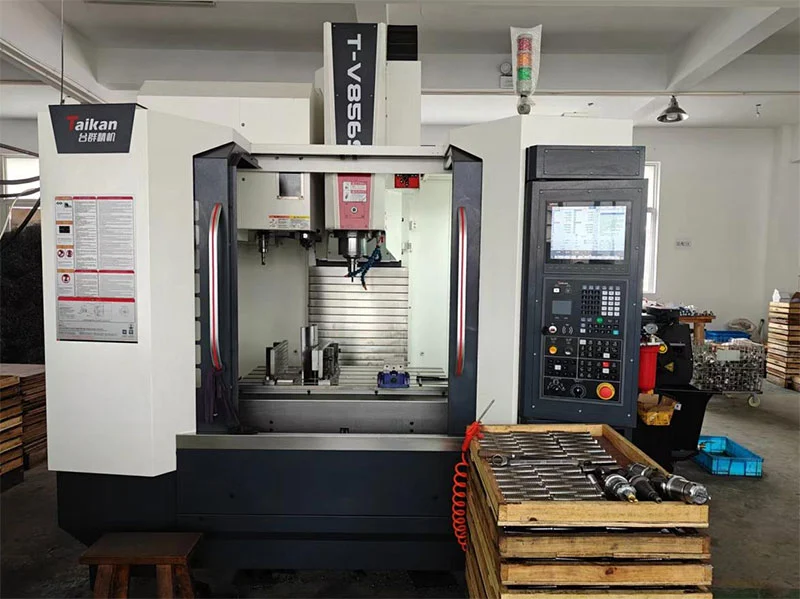

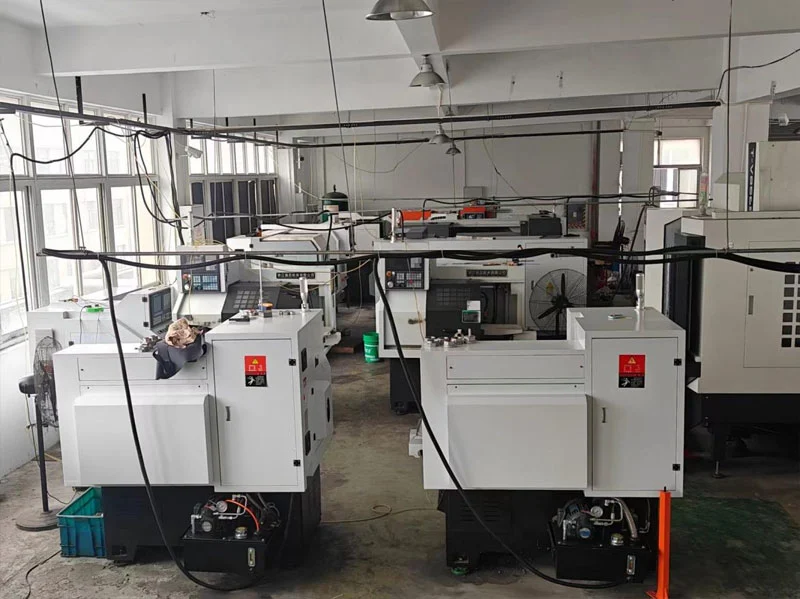

Equipamento de produção principal: mais de 20 tornos CNC de alta precisão, 1 centro de usinagem multifuncional, 2 equipamentos especiais de teste de pressão. Laboratório de testes: analisador quantitativo espectral, testador de circularidade de alta precisão, testador de dureza, chave de torque, testador de fadiga de válvula.

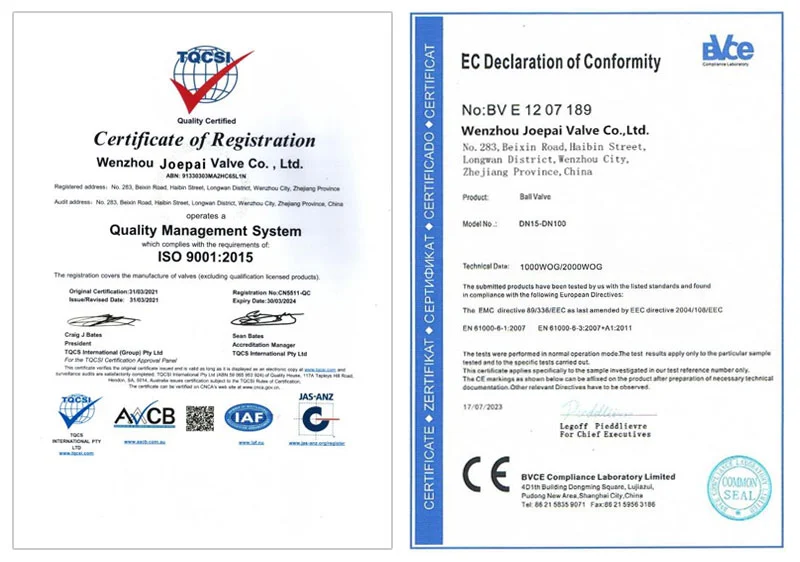

A JOEPAI obteve a certificação ISO 9001, com certificação CE da UE para produtos principais, certificação coreana KC para válvulas de esfera e certificação australiana AS 2419.2-2009 para produtos de hidrantes. O sistema Dual Booster foi projetado para atender às especificações técnicas AS 2419.3.
Entre em contato conosco para obter o certificado específico aplicável a este modelo e quantidade do pedido.
Oferecemos produtos de válvulas padrão e personalizados, abrangendo válvulas gaveta, válvulas esfera, válvulas borboleta, hidrantes e válvulas de corte. Nossa válvula esfera roscada de aço inoxidável 2PC 1000WOG PSI é um de nossos produtos mais vendidos para aplicações industriais de alta pressão.
Sim. Nossa equipe técnica de pré-vendas fornece suporte de projeto de solução individual com base em seus parâmetros de trabalho (pressão/temperatura/meio, etc.), desenhos de projeto ou amostras, garantindo conformidade com padrões internacionais como DIN e ANSI.
Utilizamos uma linha de produção digital com usinagem CNC de precisão e montagem automatizada (erro de componente chave ≤0,01mm), além de um sistema de inspeção de qualidade de cinco níveis: detecção de espectro de matéria-prima → teste de estanqueidade ao ar de montagem → teste hidrostático de alta pressão (1,5× pressão nominal) → inspeção final antes da entrega, com rastreabilidade total.
Normalmente é construído em SS304 ou SS316. Materiais especiais SS304L, SS316L, aço inoxidável Duplex 2205 e 2507 também estão disponíveis.
Oferecemos uma garantia de 12 meses a partir da data de entrega. Os produtos serão reparados ou substituídos gratuitamente por problemas de qualidade não causados por fatores humanos.
Pressão máxima padrão: 1000WOG (PSI) / 6,4MPA (PN64). Faixa de temperatura: -20°C a 232°C. Para requisitos especiais, pressões de 2.000 WOG ou até 6.000 WOG podem ser personalizadas. Os meios adequados incluem água, óleo, ar e alguns líquidos corrosivos.
Sim. Apoiamos pedidos de amostra para avaliação de qualidade. Entre em contato conosco com o tamanho, classificação de pressão e meio necessários, e nossa equipe organizará a amostra e os detalhes da entrega rapidamente.
Oferecemos MOQ flexível para pedidos experimentais e cooperação de longo prazo. O prazo normal de entrega é de cerca de 15 a 30 dias após a confirmação do pedido, dependendo da quantidade e dos requisitos de personalização.
Diga-nos o tamanho da sua válvula, classificação de pressão, meio e quantidade. Nossa equipe responderá com preço, prazo de entrega e confirmação técnica dentro de 24 horas em dias úteis.
