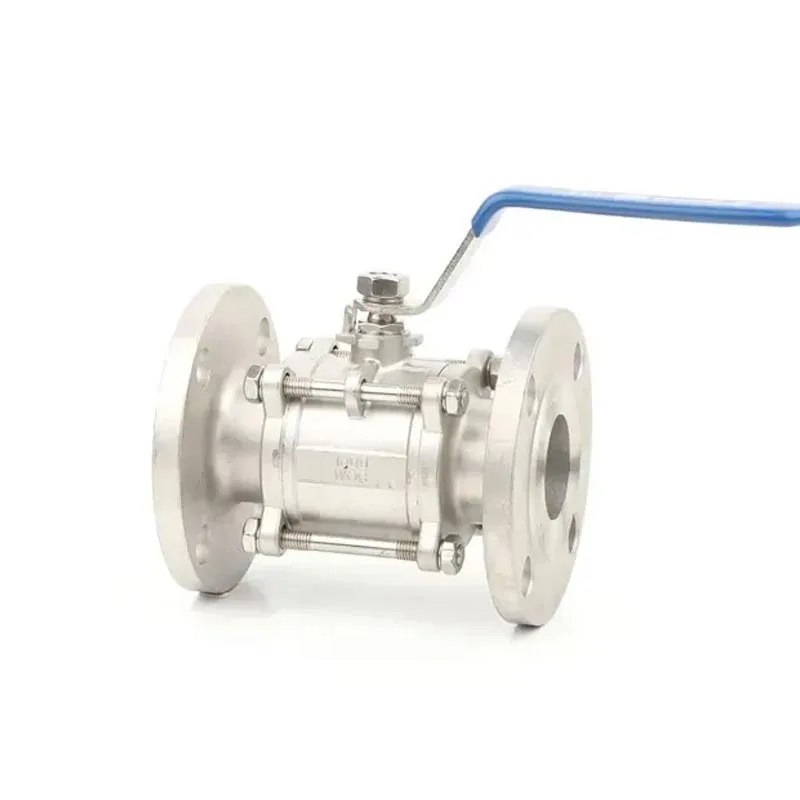

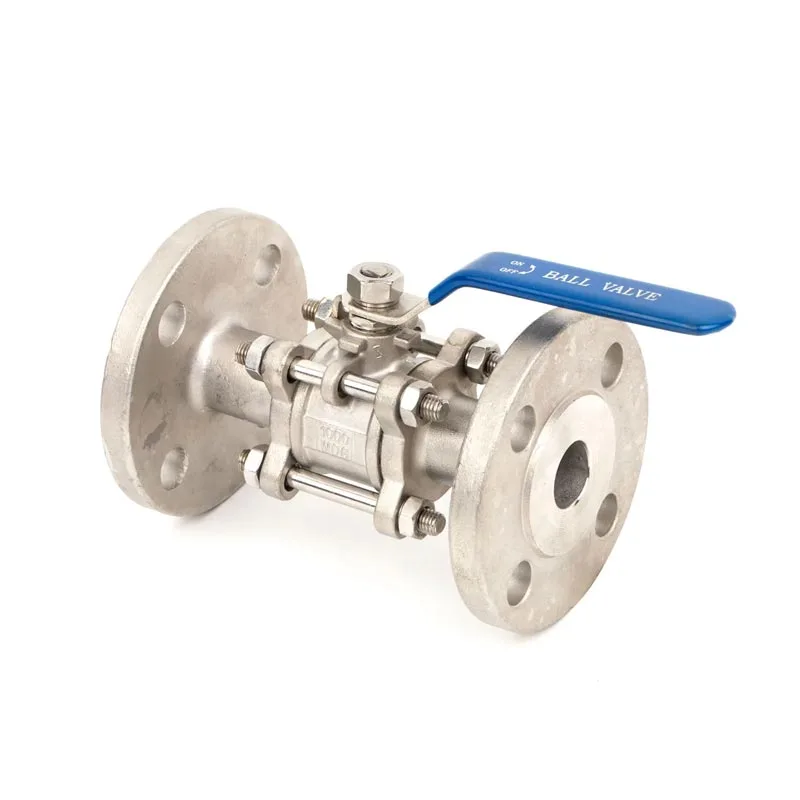

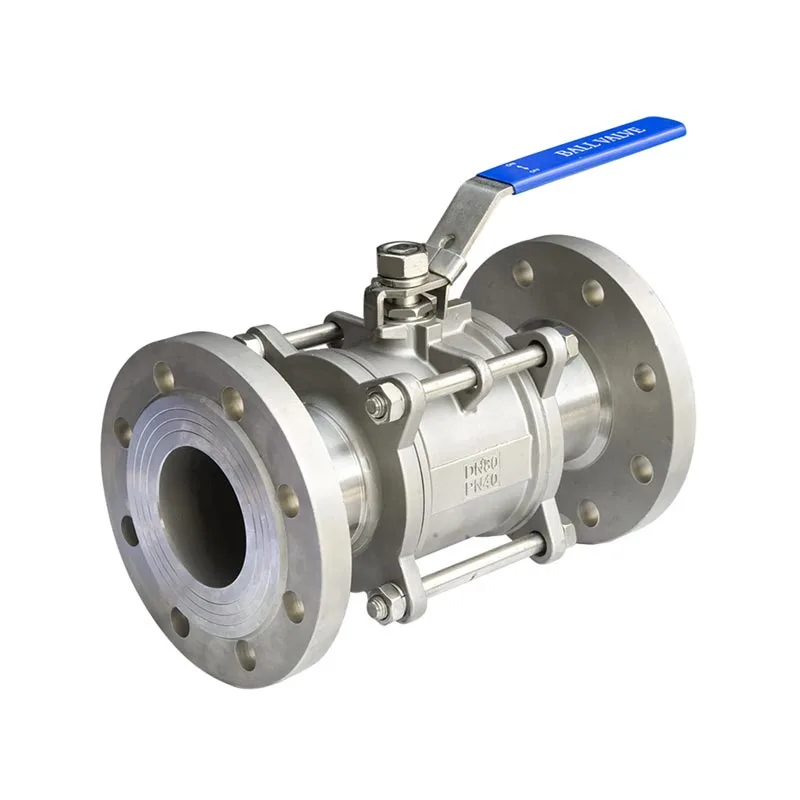

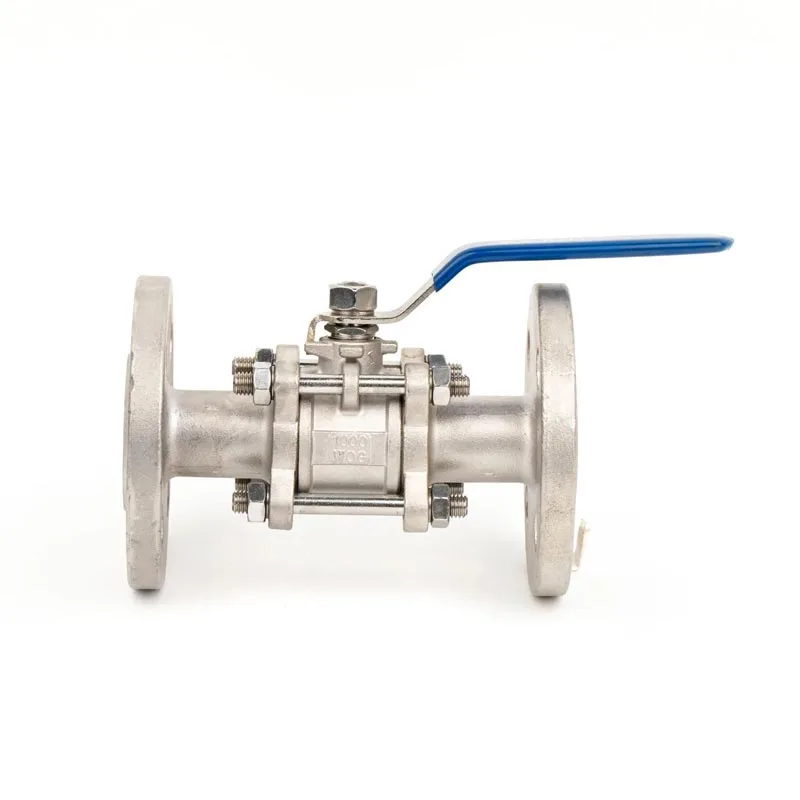

Válvula de esfera flangeada DIN PN16 de aço inoxidável 3PC
A válvula esférica flangeada JOEPAI 3PC DIN PN16 de aço inoxidável adota um 3PC modular dividido de três peças e é projetada de acordo com os padrões DIN alemães. O corpo intermediário independente e os corpos do flange em ambas as extremidades são conectados por parafusos de alta resistência, o que facilita a manutenção on-line e a limpeza da desmontagem, e é adequado para sistemas de controle de fluidos com altos requisitos de vedação e desmontagem. Design flutuante com núcleo esférico, combinando perfeitamente com tubulações de controle de fluidos de média e baixa pressão que estabelecem padrões rígidos de desempenho de vedação e desmontagem frequente.
A válvula esférica flangeada JOEPAI 3PC DIN PN16 de aço inoxidável oferece desempenho estável sob faixa de temperatura de trabalho calibrada unificada de -29 ℃ a 180 ℃ com anel de vedação de PTFE reforçado; quando equipada com anel de vedação de poliestireno PPL para, a válvula esférica estende o limite superior da temperatura operacional para 300 ℃. Todos os parâmetros técnicos da válvula esférica flangeada JOEPAI de aço inoxidável 3PC DIN PN16 são testados de acordo com o padrão de inspeção API 598 para eliminar erros inconsistentes de descrição de temperatura na página. A válvula esférica flangeada DIN 3PC adota conexão de flange PN16/PN40 padrão DIN2633, com dimensão face a face em conformidade com a especificação DIN3202-F1. O diâmetro nominal da válvula esférica flangeada JOEPAI de aço inoxidável 3PC DIN PN16 cobre DN15 a DN150, cobrindo as especificações de tubulações industriais mais comuns. Várias opções de materiais de corpo são fornecidas para a válvula esfera flangeada JOEPAI 3PC, incluindo aço inoxidável 304/1.4308 e aço inoxidável 316/1.4408, para se adaptar a ambientes fluidos neutros, fracamente ácidos e corrosivos.
Características do produto:
Estrutura dividida em três peças:O maior destaque competitivo da válvula esférica flangeada 3PC DIN PN16 de aço inoxidável JOEPAI é seu design independente de corpo de válvula dividida 3PC. As válvulas de esfera integradas exigem o desligamento completo da tubulação e a desmontagem da tubulação para limpeza interna, enquanto a válvula de esfera 3PC só precisa afrouxar os parafusos de conexão para retirar o corpo da válvula intermediária sem remover toda a válvula da tubulação. Este recurso estrutural 3PC reduz significativamente o tempo de inatividade para manutenção e reduz os custos de reconstrução de tubulações para usuários industriais.
Projeto de fluxo completo da porta:A válvula esférica flangeada JOEPAI 3PC DIN PN16 de aço inoxidável é equipada com núcleo esférico de porta completa como configuração padrão. O diâmetro interno do núcleo esférico da porta completa é consistente com o diâmetro interno da tubulação, o que evita resistência ao fluxo e perda de pressão média causada pela redução do canal de fluxo. Para tubulações de circulação com requisitos de alta vazão, o projeto de porta completa da válvula esférica 3PC melhora efetivamente a eficiência de transmissão de água, vapor, óleo e outros meios.
Mídia Aplicável& Cenários de trabalho:
A válvula esférica flangeada JOEPAI 3PC DIN pode cortar ou conectar meios fluidos dentro de tubulações industriais. Com anéis de vedação intercambiáveis e vários materiais do corpo da válvula, esta válvula esférica é compatível com água, ar comprimido, vapor industrial, óleo combustível, ácido nítrico, ácido acético e outros líquidos fracamente corrosivos. É amplamente aplicado em processamento químico, produção de bebidas alimentícias, abastecimento e drenagem de água, tubulações de aquecimento, fabricação de produtos farmacêuticos e indústrias de tratamento de águas residuais de proteção ambiental. Quer se trate de tubulações de água de baixa temperatura e pressão normal ou tubulações de transmissão de vapor de alta temperatura, a válvula esférica flangeada JOEPAI 3PC DIN PN16 de aço inoxidável mantém vedação estável e longa vida útil.
Especificações Técnicas do Produto:
Estrutura geral: estrutura dividida modular de três peças 3PC
Padrão de conexão: DIN PN16/PN40 Flange DIN2633
Tamanho presencial: DIN3202-F1
Diâmetro nominal: DN15 ~ DN150
Padrão de teste: API 598
Canal de Fluxo: Porta Completa
Haste da válvula: Haste de vedação reversa montada na parte inferior à prova de explosão
Modo de Operação: Alavanca manual com trava; Engrenagem sem-fim; acionamento elétrico/pneumático opcional
Material do corpo opcional: aço carbono WCB, aço inoxidável 304, aço inoxidável 316
Escopo de temperatura:
Selo PTFE reforçado: -29°C ~ 180°C
Selo PPL: -29°C ~ 300°C
Principais peças e materiais
1
Boné
WCB/CF8/CF8M
9
Arruela de impulso
SS/SS304/SS316
2
Corpo
WCB/CF8/CF8M
10
Embalagem
SS/SS304/SS316
3
Parafuso
SS/SS304/SS316
11
Glândula
SS/SS304/SS316
4
Assento
PTFE
12
Lidar
SS
5
Arruela de parafuso
SS/SS304/SS316
13
Arruela de pressão
SS/SS304/SS316
6
Porca sextavada
SS/SS304/SS316
14
Porca-caule
SS/SS304/SS316
7
Bola
SS/SS304/SS316
15
Capa de plástico
Plástico
8
Tronco
SS/SS304/SS316
Dimensões Principais
NPS
DN
d
D
D1
D2
T
L
W
H
Z-M
1/2"
15
15
45
65
95
16
130
125
75
4-14
3/4"
20
20
58
75
105
16
150
125
85
4-14
1"
25
25
68
85
115
16
160
125
95
4-14
11/4"
32
32
78
100
140
18
180
135
100
4-18
11/2"
40
38
88
110
145
18
200
165
100
4-18
2"
50
50
102
125
162
20
230
170
135
4-18
21/2"
65
65
122
145
185
22
290
170
135
8-18
3"
80
76
138
160
200
24
310
240
135
8-18
4"
100
100
162
190
235
24
350
245
140
8-22
Perguntas frequentes
1.O que significa "3PC" e por que é importante?
"3PC" significa construção de três peças, onde o corpo intermediário e os dois flanges finais são aparafusados. Este design permite fácil manutenção e limpeza on-line sem remover toda a válvula da tubulação, o que reduz significativamente o tempo de inatividade para sistemas que exigem manutenção regular.
2.Quais são as principais aplicações e meios adequados para esta válvula?
Esta válvula é usada para cortar ou conectar o fluxo de mídia em tubulações e é adequada para água, vapor, óleo, ácido nítrico, ácido acético e outros fluidos corrosivos. É amplamente aplicado nas indústrias de processamento químico, petroquímica, geração de energia e tratamento de água, com seleção de materiais adaptada ao meio específico.
3.Quais materiais estão disponíveis para esta válvula?
As opções de corpo incluem aço carbono (WCB), aço inoxidável 304 e aço inoxidável 316. Componentes internos como esfera, haste e parafusos estão disponíveis em classes de aço inoxidável correspondentes, enquanto a sede é feita de PTFE para excelente desempenho de vedação.
4.Quais opções de acionamento e recursos de segurança esta válvula oferece?
Ele suporta alavanca manual, operação elétrica e pneumática. Os recursos de segurança incluem uma haste à prova de explosão com vedação reversa, um mecanismo de posicionamento de 90°, um dispositivo de travamento opcional para evitar operação incorreta e um suporte padrão ISO para fácil montagem do atuador.
5.Quais tamanhos estão disponíveis e a válvula pode ser personalizada?
Oferecemos tamanhos de DN15 a DN150. A personalização está disponível para materiais especiais, classificações de pressão, tipos de conexão (incluindo solda de topo e encaixe) e embalagem. Entre em contato com nossa equipe de vendas com suas necessidades específicas.
