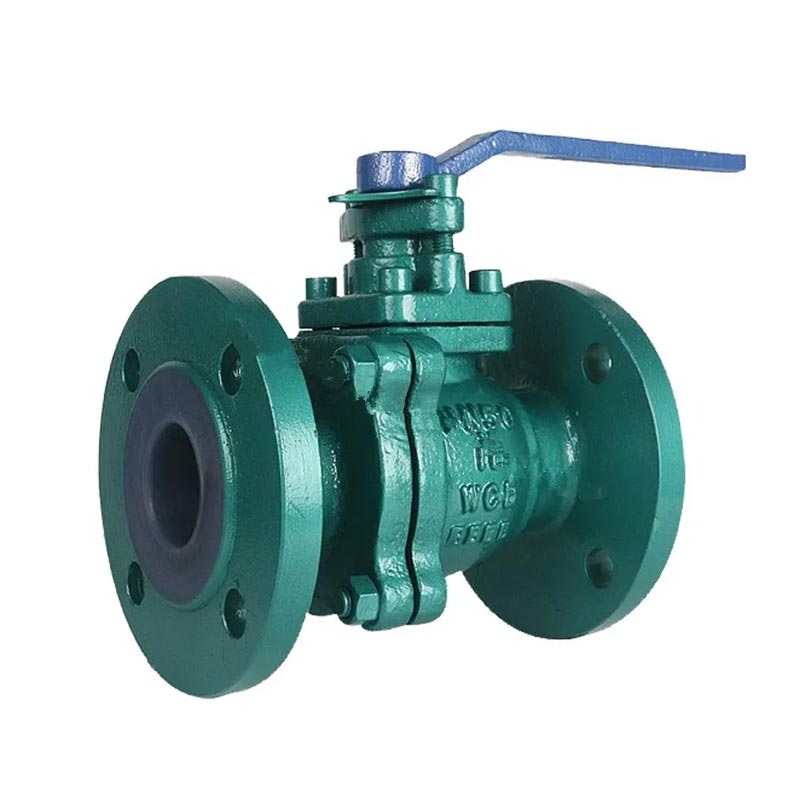

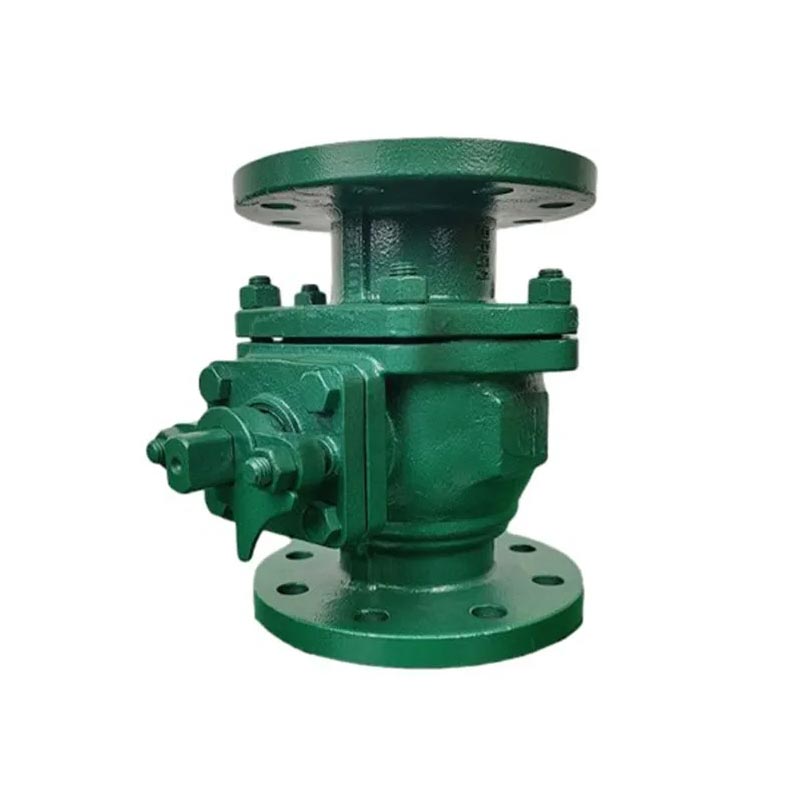

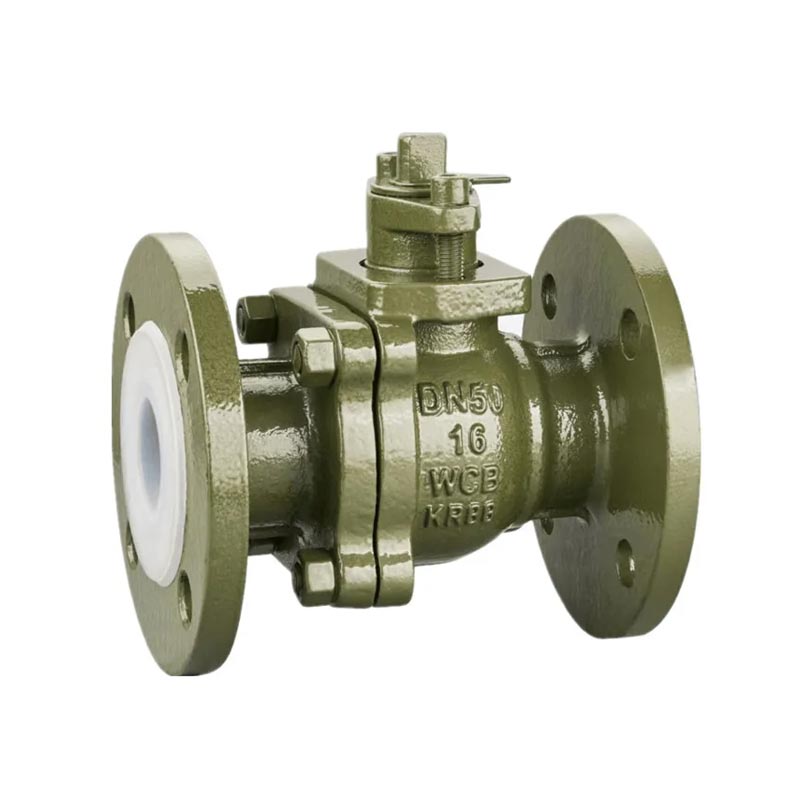

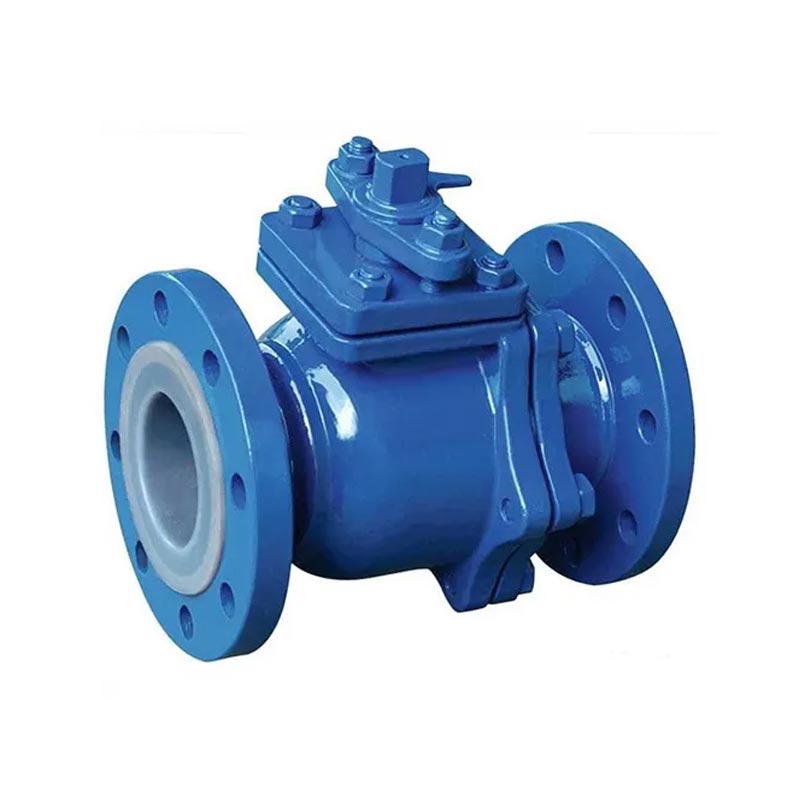

Válvula de esfera com flange revestida de flúor

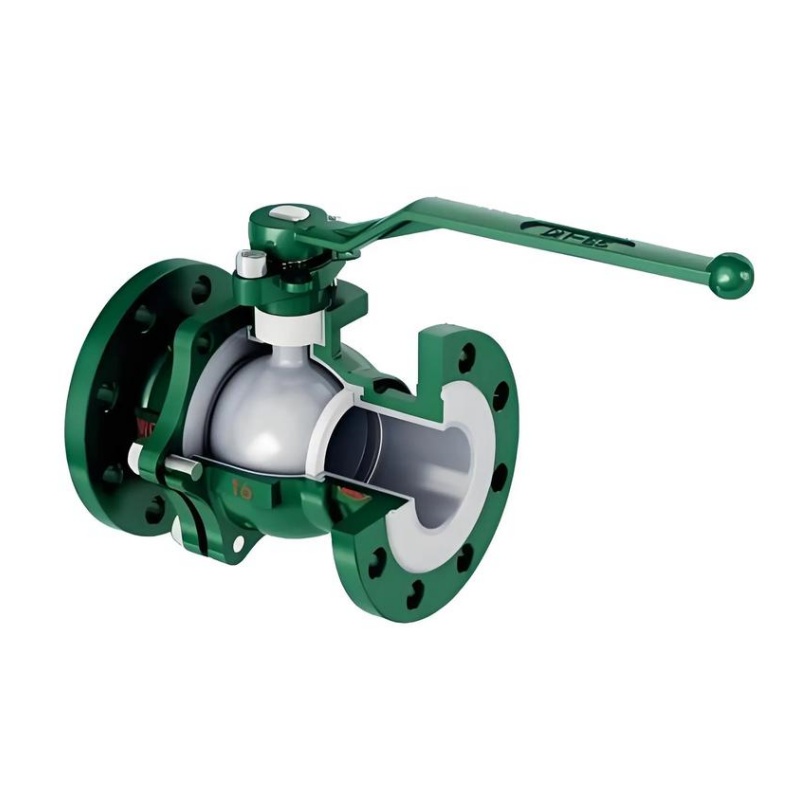

A válvula esférica flangeada com revestimento de flúor JOEPAI é uma válvula de corte resistente à corrosão amplamente utilizada nas indústrias química, de proteção ambiental, petroquímica, farmacêutica, galvanoplastia e fundição. Adotando um projeto de estrutura de furo completo e revestido com material PTFE, FEP ou PFA, ele pode bloquear eficientemente a corrosão de meios corrosivos fortes no metal do corpo da válvula e manter a vedação e operação de longo prazo em condições de trabalho extremas, como ácido fluorídrico, água régia, ácido nítrico concentrado e álcalis fortes. A estrutura composta do corpo metálico e do revestimento anticorrosivo não metálico resolve o problema comum da indústria de válvulas metálicas comuns que falham sob condições corrosivas. O projeto de furo completo elimina zonas mortas de diâmetro reduzido, resultando em resistência a fluidos muito menor do que o mesmo tamanhoválvulas globoeválvulas de retenção, enquanto a esfera totalmente revestida forma um par de vedação preciso com a sede para obter desempenho de vazamento zero quando fechada. Fabricado usando um processo de revestimento de compressão integral, o revestimento fluoroplástico é firmemente colado ao corpo da válvula em aço carbono, evitando descascamento ou abaulamento mesmo em serviço de longo prazo. O revestimento interno de baixo atrito também evita entupimentos ou travamentos médios durante a operação, garantindo desempenho estável em aplicações que exigem níveis extremamente altos de controle de corrosão.

Vantagens do produto

1. Mecanismo verdadeiro de resistência à corrosão:Isolamento físico do metal da mídia;A baixa permeabilidade atrasa significativamente o início da corrosão;Adequado para ácidos mistos, ácidos residuais, meios alternados

2. Deterioração lenta da vedação em ciclos de ácido/álcali: Após 10.000 ciclos de ácido/álcali, vazamento ≤ 50 ppm (ISO 5208 Taxa A)

3. Valor real do furo total:Projetado para meios cristalizados, polimerizados, contendo sólidos ou de alta viscosidade; Evita entupimento, reduz a limpeza, reduz o risco de apreensão

Detalhes do produto

CARA A CARA: GB/T12221-1989
DIMENSÕES FINAIS DO FLANGE: GB/T9113.1-2000
PROJETO: GB/T12237-1989
TESTE: GB/T13927-1992
PORTA COMPLETA, ALMOFADA DE MONTAGEM DIRETA ISO5211
PROJETO DE HASTE À PROVA DE EXPLOSÃO
OPERAÇÃO DA ALAVANCA/ DISPOSITIVO DE BLOQUEIO
CORPO DE FUNDIÇÃO DE INVESTIMENTO
PADRÃO DE MATERIAL: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Principais peças e materiais

Material do forro: FEP para ácidos fortes em geral; PFA para ácidos concentrados em alta temperatura; PTFE para ampla compatibilidade química e requisitos de alta pureza.

Adequação de Vácuo: "Sim" significa adequado para processos de pressão negativa

Padrão de flange: Deve corresponder ao seu pipeline (HG/GB/ANSI/DIN)

Dimensões Principais

Diâmetro Nominal		Dimensões padrão/mm							Referência/mm
DN/mm	NPS/polegada	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

Perguntas frequentes

1: Quais certificações de qualidade as válvulas de esfera revestidas com flúor JOEPAI possuem?

Nossa empresa obteve a certificação do sistema de gestão de qualidade ISO 9001. Nossos principais produtos obtiveram a certificação CE e atendem aos padrões internacionais de segurança e ambientais. Todos os produtos podem fornecer Relatórios de Rastreabilidade de Materiais (MTC) e documentos de certificação de exportação (CE, ISO) para atender aos requisitos de conformidade de todo o processo do projeto.

2: Qual meio corrosivo sua válvula de esfera revestida de flúor pode suportar?

A válvula esférica flangeada revestida com flúor é especialmente projetada para condições de meios altamente corrosivos e de alta pureza, com design de revestimento de PTFE/FEP/PFA. Ele pode bloquear com eficiência a corrosão de meios corrosivos fortes no metal do corpo da válvula e manter a vedação e operação de longo prazo em condições de trabalho extremas, como ácido fluorídrico, água régia, ácido nítrico concentrado e álcalis fortes.

3: Quais são as principais características da válvula esfera?

As principais características das válvulas esfera são sua estrutura compacta, fácil operação e manutenção, adequadas para meios de trabalho em geral, como água, solventes, ácidos e gás natural, bem como para meios com condições de trabalho adversas, como oxigênio, peróxido de hidrogênio, metano e etileno. A válvula esférica flangeada revestida com flúor pode ser hermeticamente fechada com apenas uma rotação de 90 graus e um pequeno torque rotacional. A cavidade do corpo da válvula completamente igual fornece um canal de fluxo direto e de baixa resistência para o meio.

4: Quais padrões de design e teste você segue?

De acordo com o detalhe do produto: FACE-TO-FACE: GB/T12221-1989; DIMENSÕES FINAIS DO FLANGE: GB/T9113.1-2000; PROJETO: GB/T12237-1989; TESTE: GB/T13927-1992. A válvula é PORTA COMPLETA, DISPOSITIVO DE OPERAÇÃO/BLOQUEIO DE ALAVANCA e PAD DE MONTAGEM DIRETA ISO5211 opcional para operações automatizadas, PROJETO DE HASTE À PROVA DE EXPLOSÃO e CORPO DE FUNDIÇÃO DE INVESTIMENTO.

5: Quais materiais são usados ​​nas peças principais e no corpo?

As partes do corpo e os materiais das peças principais: Corpo WCB/CF8/CF8M, Tampa WCB/CF8/CF8M, Assento PTFE/PPL, Esfera SS304/SS316, Parafuso SS/SS316, Junta PTFE, Porca SS/SS316, Haste SS304/SS316, Almofadas de impulso PTFE, O-Rings Viton, Embalagem PTFE, Glândula SS/SS316. As opções padrão de material incluem S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 e SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Para quais aplicações esta válvula é amplamente utilizada?

Amplamente utilizado em aplicações químicas, farmacêuticas, galvanoplastia, fundição e proteção ambiental que exigem níveis extremamente altos de controle de corrosão. É um componente chave insubstituível de controle de válvula em sistemas químicos de proteção ambiental.
