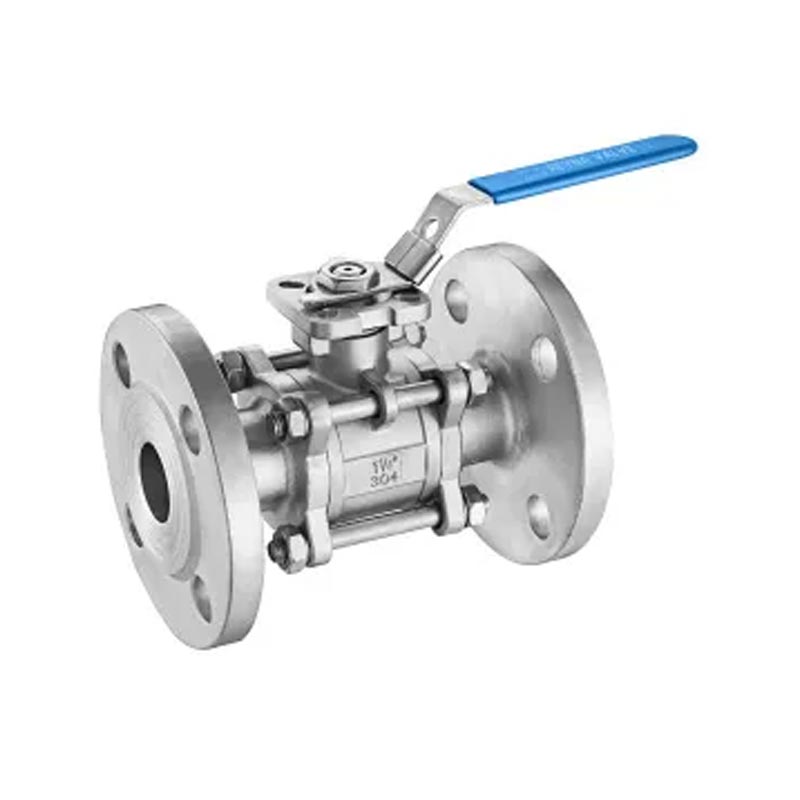

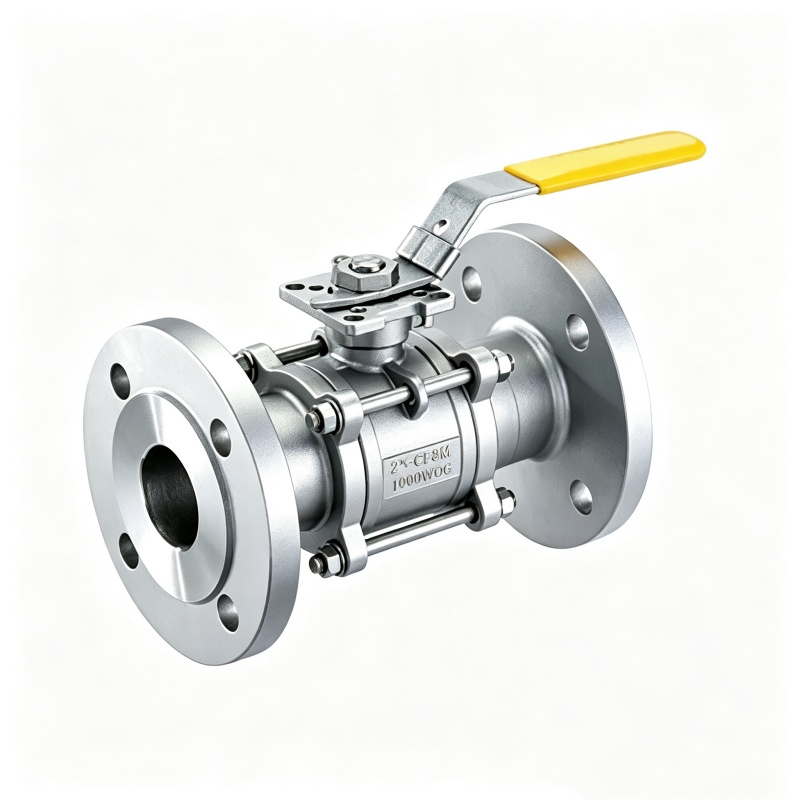

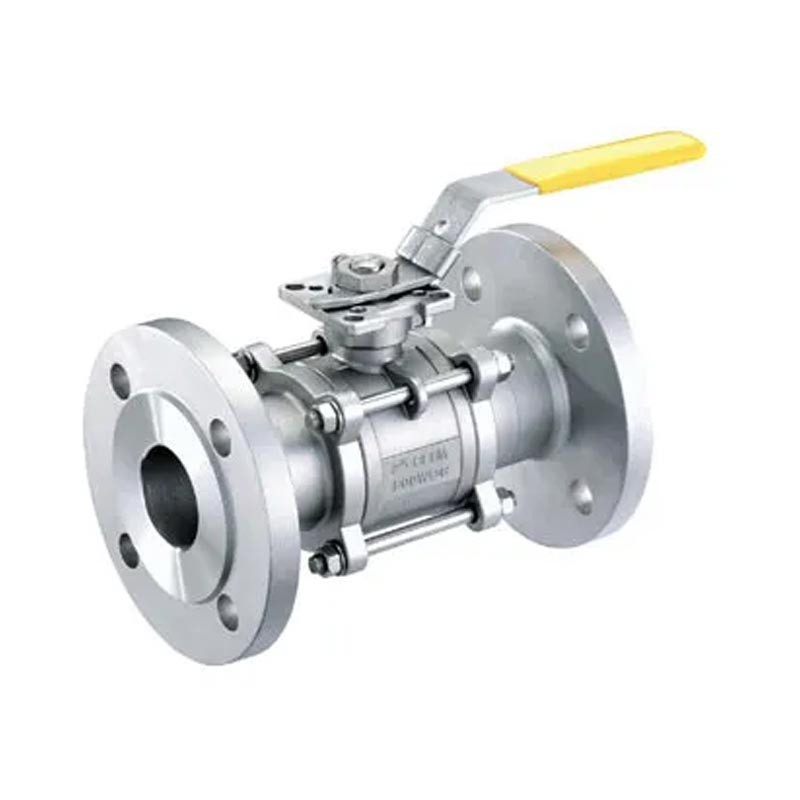

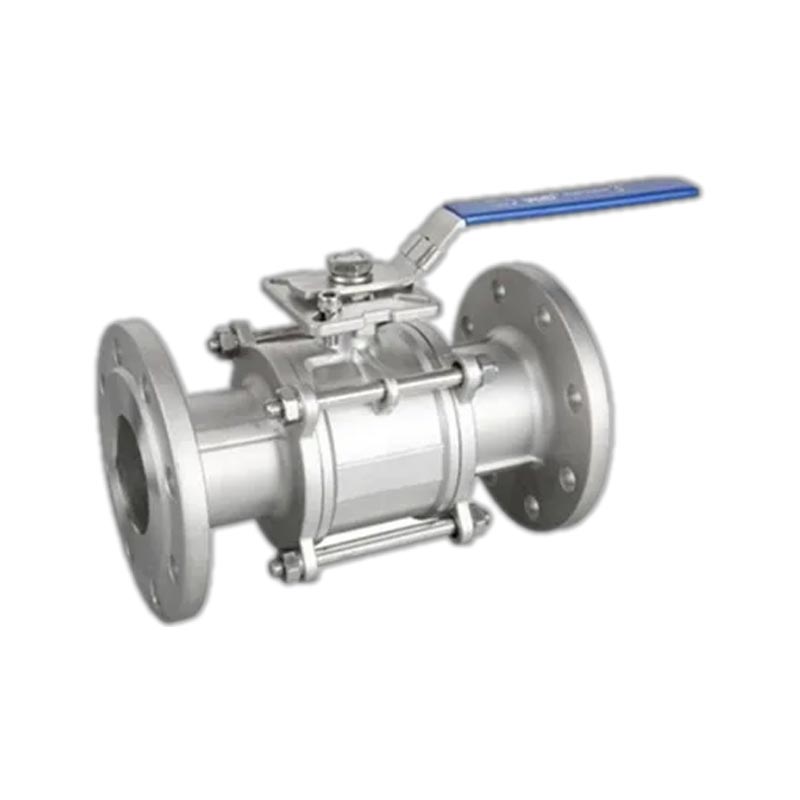

JOEPAI se concentra na produção, pesquisa e desenvolvimento, design, vendas e serviços de válvulas esfera, válvulas globo, válvulas de retenção, válvulas borboleta e filtros. Os modernos sistemas de tubulação industrial exigem muito mais das válvulas do que um simples corte e controle de fluxo. A válvula esférica flangeada Mounting Pad 3PC foi projetada para aplicações que exigem ciclos liga-desliga frequentes, integração automatizada e baixos custos de manutenção. Seja implantada em oleodutos e gasodutos, plantas de processamento químico ou circuitos de água de resfriamento de usinas de energia, esta válvula esférica oferece soluções de controle de fluidos confiáveis e seguras.
Classe de pressão: PN16–PN40 (Classe 150–300)
Faixa de temperatura: -20°C a +200°C (com sedes em PTFE)

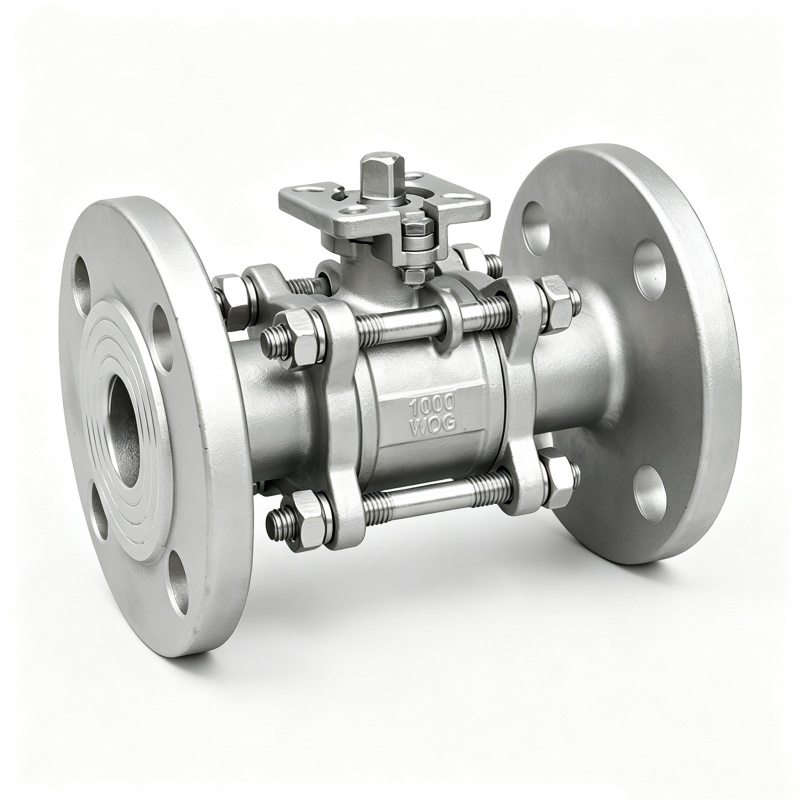

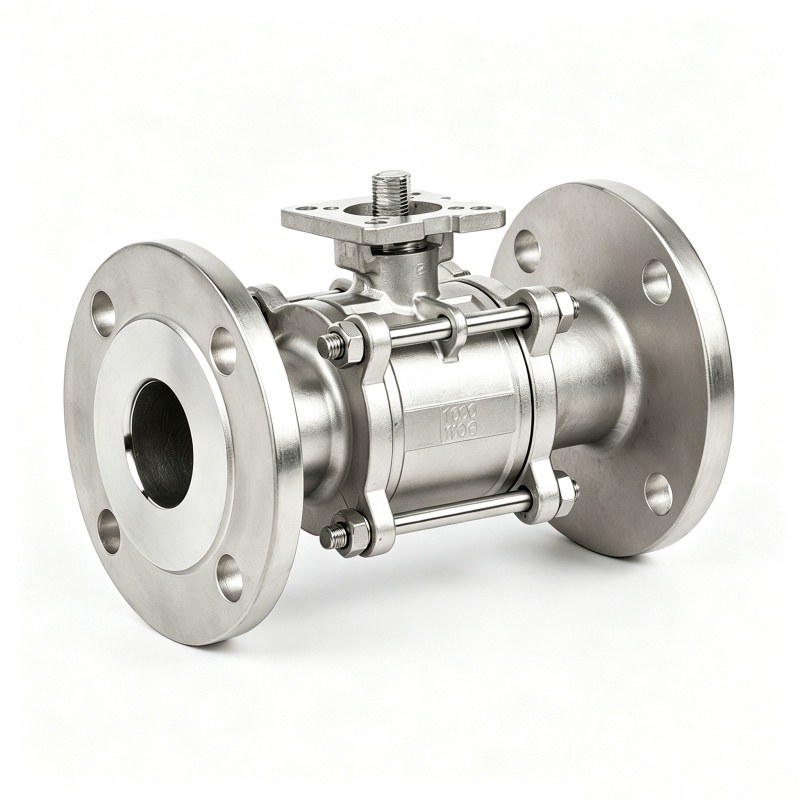

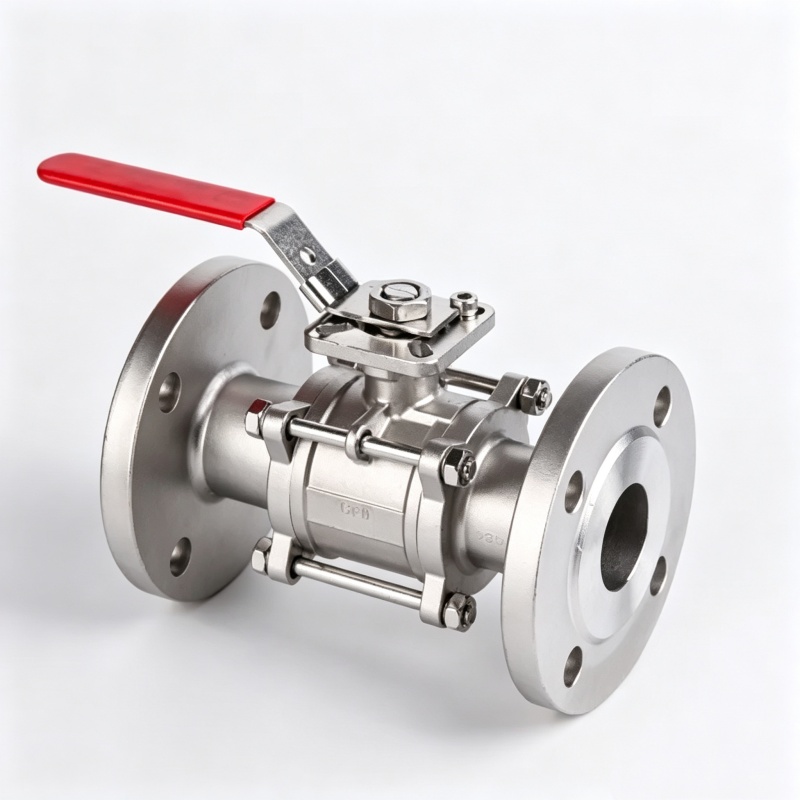

Plataforma de montagem: Compatível com ISO 5211 para montagem direta do atuador
Vedação de vazamento zero à prova de bolhas:Nossa válvula esférica flangeada com almofada de montagem 3PC apresenta sedes de PTFE combinadas com uma estrutura de pré-carga autoajustável. Ele mantém o fechamento hermético mesmo após 10.000 ciclos de abertura e fechamento. Para linhas de vapor com atuação frequente, seu curso rotativo de 90° completa a abertura ou fechamento total em 2 segundos, combinando perfeitamente com linhas de produção automatizadas que exigem resposta rápida.
Baixo torque operacional:A esfera desta válvula esférica flangeada 3PC passa por polimento espelhado (Ra ≤ 0,4 μm), reduzindo o torque operacional em 25% em comparação com acabamentos de superfície padrão. Isso permite que os clientes especifiquem atuadores menores, reduzindo os custos de aquisição e o consumo de energia operacional.
Design de haste anti-explosão:A haste da válvula é equipada com vedações O-ring duplas e um conjunto de gaxetas com carga dinâmica para evitar efetivamente o vazamento de meios perigosos. Um dispositivo antiestático é instalado entre a haste e a esfera para garantir uma operação segura com fluidos inflamáveis e explosivos.

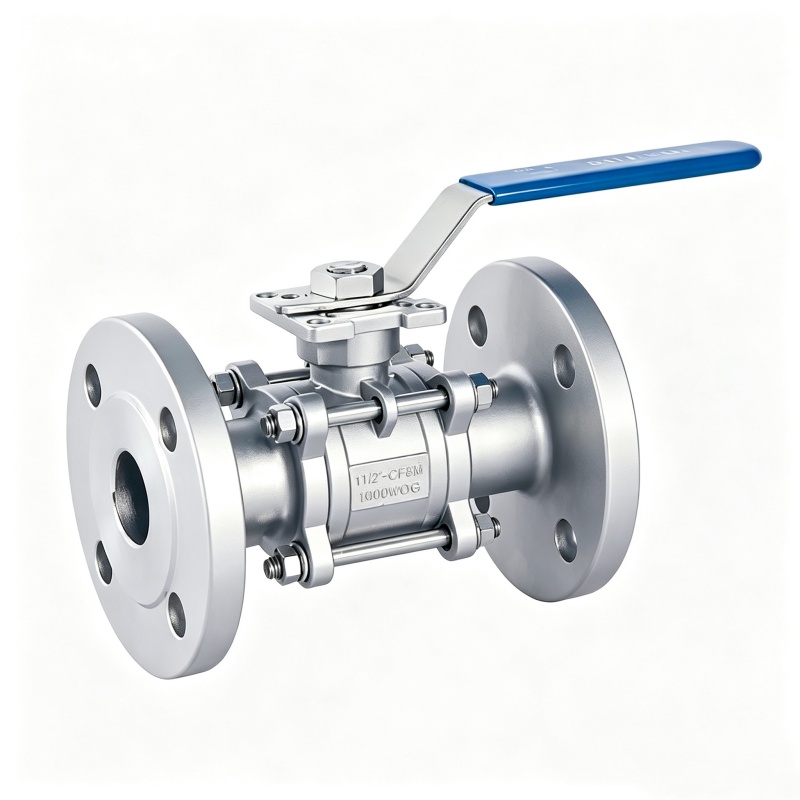

Estrutura de manutenção fácil de usar:Construída com um design de corpo de três peças, a válvula esférica flangeada 3PC permite limpeza interna no local, substituição de vedação e inspeção de componentes sem remover a válvula inteira da tubulação, reduzindo drasticamente o tempo de inatividade.
Apresentando desempenho de vedação superior e compatibilidade de automação perfeita, a válvula esférica flangeada Mounting Pad 3PC é amplamente adotada nos seguintes setores:
Sistemas de água de resfriamento de usinas de energia: resistentes à corrosão e sem vazamento, ideais para circulação de água e circuitos de resfriamento fechados
Equipamento químico montado em plataforma: A construção CF8M opcional resiste a cloretos e meios químicos corrosivos
Estações de medição de gás natural: O design de baixo torque funciona bem com atuadores pneumáticos/elétricos para regulação remota
Tubulações Alimentícias e Farmacêuticas: Fácil limpeza no local, em conformidade com os padrões de processo higiênico
A seleção do material do corpo determina diretamente a vida útil e a segurança da válvula de esfera sob condições de trabalho específicas:
Corpo e tampas finais:WCB Aço Carbono (para água, ar, vapor ≤200°C) / CF8 (Aço Inoxidável 304, para ácidos fracos e produtos químicos em geral) / CF8M (Aço Inoxidável 316, para meios contendo cloreto e água do mar)
Bola:SS304 / SS316 (padrão) / SS316L de baixo carbono (resiste à corrosão intergranular após soldagem)
Assento:PTFE (padrão, -20~200°C) / PPL grau de alta temperatura (-29~280°C) / grau reforçado PEEK (somente personalizado)

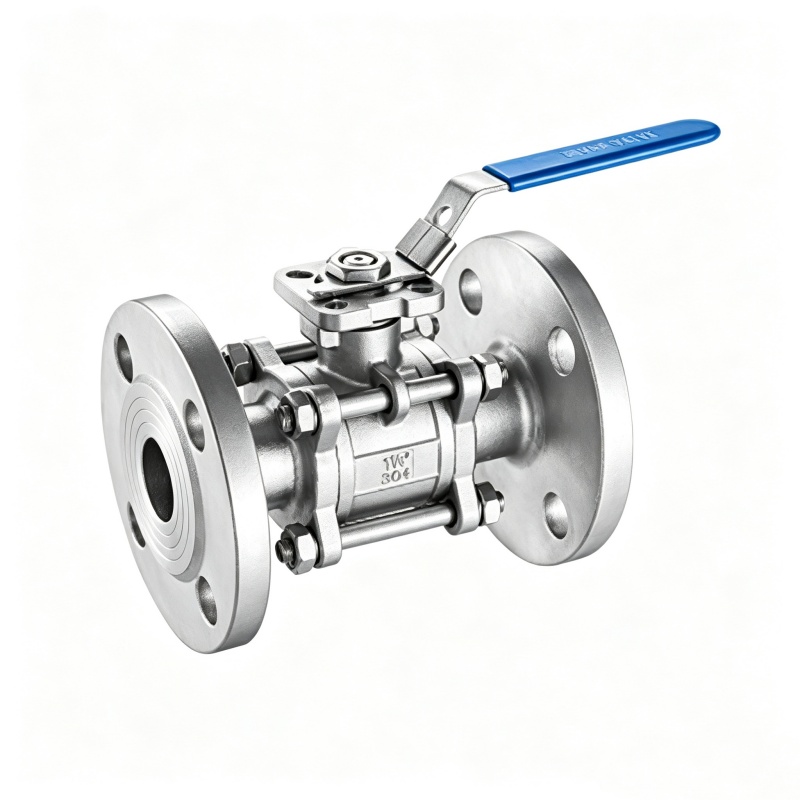

Padrão de flange: A válvula esférica flangeada da almofada de montagem 3PC vem como padrão com padrões de perfuração ANSI B16.5 Classe 150; outros padrões, incluindo DIN, JIS e PN, estão disponíveis mediante solicitação personalizada.

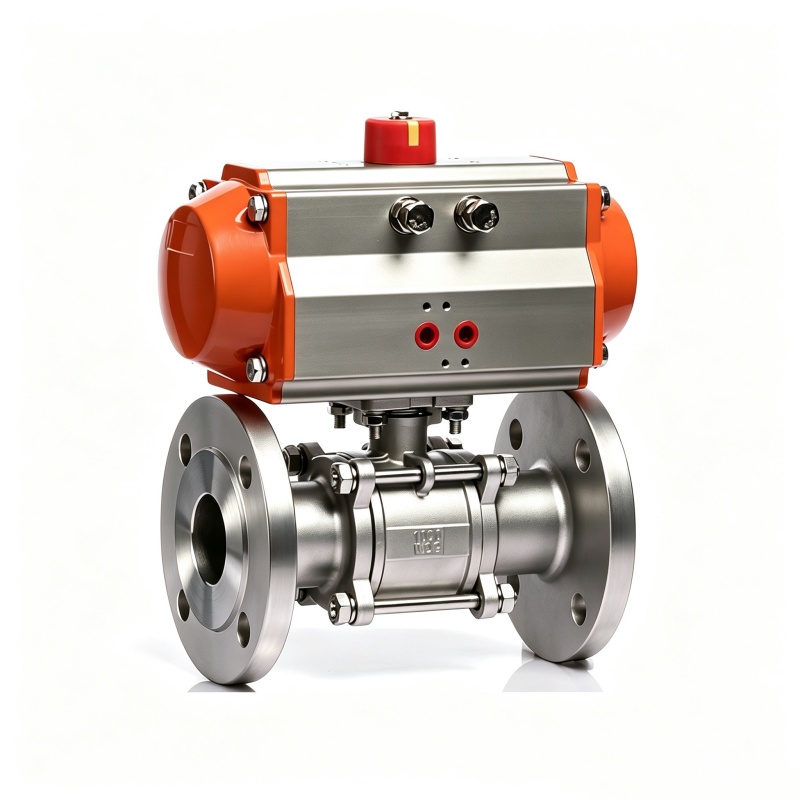

Dimensionamento do atuador: Para configurações de atuador pneumático ou elétrico, verifique se o torque de saída do atuador corresponde à pressão operacional da válvula. Os clientes são aconselhados a fornecer pressão média, diâmetro nominal e frequência de comutação. A equipe técnica da JOEPAI pode oferecer suporte preciso para cálculos de dimensionamento.
| 1 | Porca sextavada | SS304/SS | 9 | Arruela de impulso | PTFE |
| 2 | Parafuso | SS304/SS | 10 | Embalagem | PTFE |
| 3 | Arruela de parafuso | SS304/SS | 11 | Glândula | SS304/SS |
| 4 | Corpo | WCB/CF8M/CF8 | 12 | Lidar | SS304/SS |
| 5 | Boné | WCB/CF8M/CF8 | 13 | Arruela de pressão | SS304/SS |
| 6 | Assento | PTFE | 14 | Porca-caule | SS304/SS |
| 7 | Bola | SS316/SS304/SS | 15 | Capa de plástico | Plástico |
| 8 | Tronco | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
R: Serviço contínuo até 150°C. Para temperaturas mais elevadas, oferecemos sedes em PPL ou PTFE reforçado (até 260°C) – especifique no momento do pedido.
R: Não. Esta é uma válvula liga/desliga (totalmente aberta ou totalmente fechada). Para regulação de fluxo, recomendamos nossa série de válvulas esféricas com porta em V.
A: WCB para água/ar/vapor; CF8 para ácidos suaves; CF8M para água do mar, cloretos e produtos químicos agressivos. Consulte a tabela de materiais acima para orientação.
