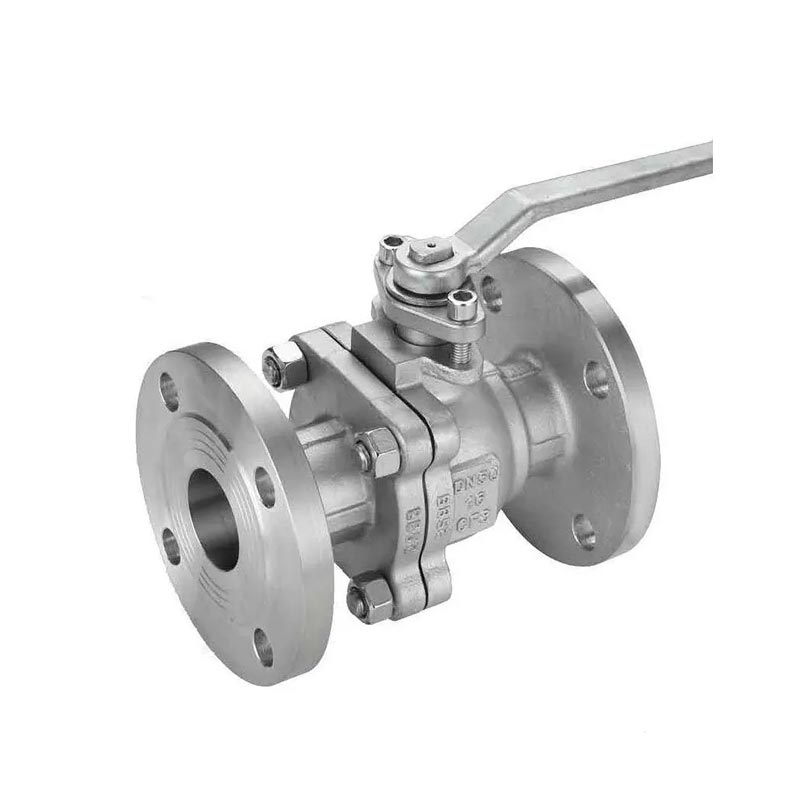

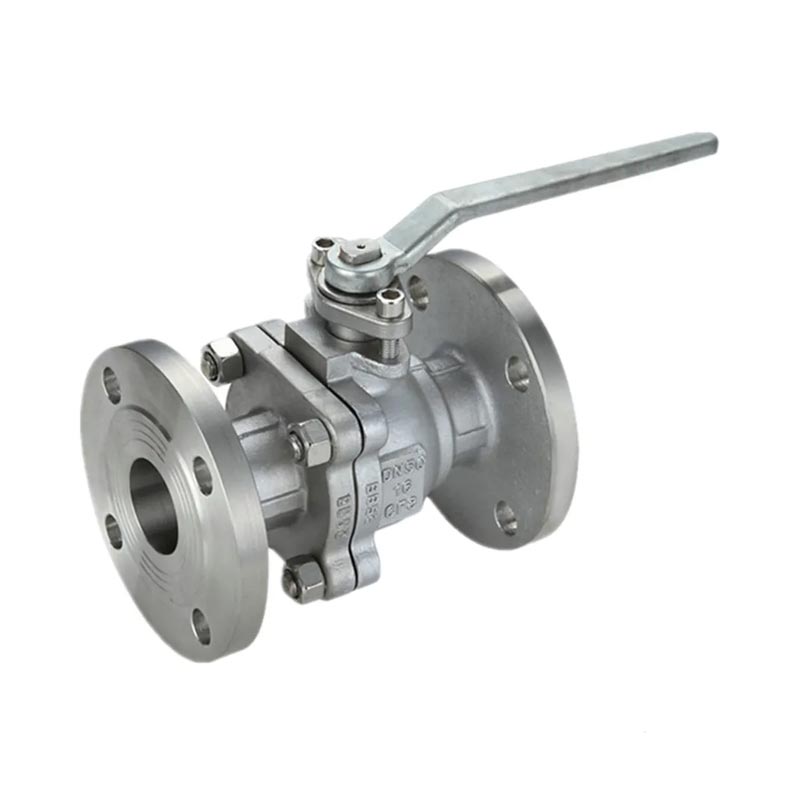

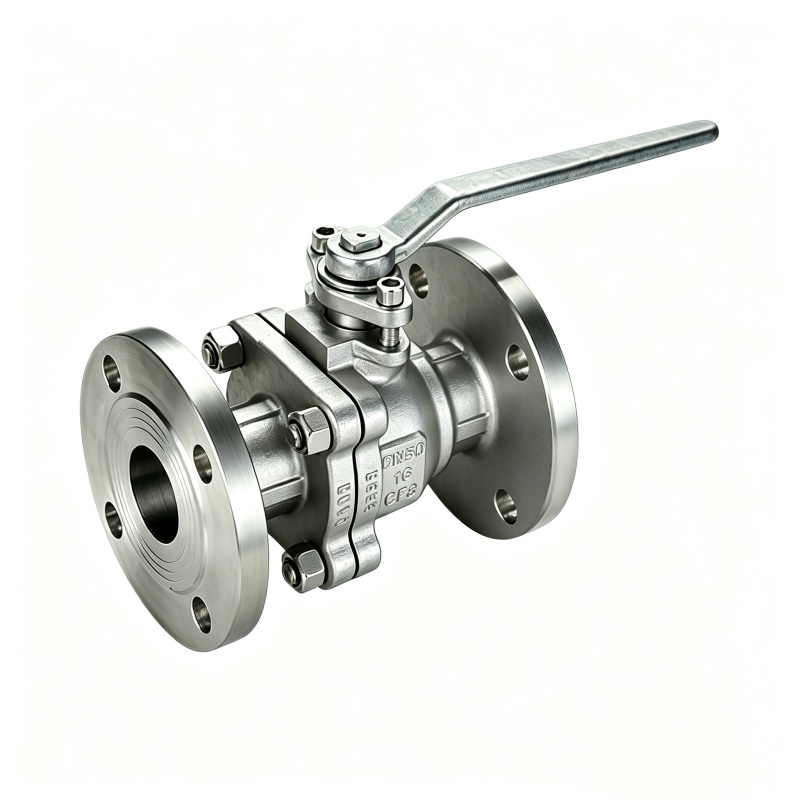

A válvula esférica flangeada de aço inoxidável PN16 GB Stanrard 2PC é uma solução de controle de fluxo compacta e de alto desempenho projetada para fechamento e regulação confiáveis em ambientes industriais exigentes. Fabricada de acordo com os padrões chineses da GB, esta válvula apresenta uma construção de corpo de duas peças e um design de esfera flutuante, oferecendo excelente desempenho de vedação, operação de baixo torque e longa vida útil. Com suas peças totalmente molhadas em aço inoxidável e sistema de vedação de sede macia, ela oferece excelente resistência à corrosão e fechamento à prova de bolhas em uma ampla gama de meios - desde água e gás natural até produtos químicos agressivos.
Padrão de projeto: GB/T 12237-2021
Padrão de teste: GB/T 13927-2008 / HG/T 20236-2021
Dimensão presencial: GB/T 12221-2005
Padrão de extremidade de flange: JB/T 79.1-1994, HG/T 20592-2009
Classe de pressão: PN16, PN25, PN40, PN63, PN100
✅ Design de porta completo para minimizar a resistência ao fluxo
✅ Estrutura da haste à prova de explosão, segura sob alta pressão
✅ Alça manual com dispositivo de travamento antirroubo
✅ Corpo fundido para superfície lisa e desempenho estável
Aço Carbono: WCB (DIN1.0619)
SS304/1.4308
SS316/1.4408
1.Design de porta completa com resistência ao fluxo ultrabaixa:Adota estrutura portuária completa, minimiza a perda de fluxo de fluido durante a circulação do oleoduto, adequada para transmissão de fluido de alto fluxo de água, óleo e gás.
2.Vedação de dupla direção com desempenho de vazamento zero:A estrutura de vedação otimizada realiza um fechamento hermético bidirecional confiável, alcançando vazamento zero sob pressão nominal para atender aos rigorosos requisitos de isolamento de fluidos industriais.
3.Estrutura da haste à prova de explosão para segurança de alta pressão:Haste da válvula montada na parte inferior equipada com degrau convexo na cabeça da haste, evitando efetivamente a ejeção da haste sob pressão média interna, melhorando significativamente a segurança da operação sob condições de trabalho adversas.
4.Alavanca manual travável para operação conveniente:Combinado com a alavanca de operação manual com dispositivo de travamento, os operadores podem travar a válvula na posição totalmente aberta ou totalmente fechada para evitar operação incorreta acidental.
5.Corpo da válvula de fundição de precisão:O corpo da válvula é fabricado pelo processo de microfusão, apresentando cavidade interna lisa, espessura de parede uniforme, estrutura estável e excelente resistência à corrosão.
6.Conexão flangeada padrão, fácil instalação e manutenção:Compatível com conexão de flange padrão nacional, estrutura geral leve, ocupa menos espaço de instalação; estrutura de desmontagem simples proporciona inspeção e manutenção diárias convenientes.
|

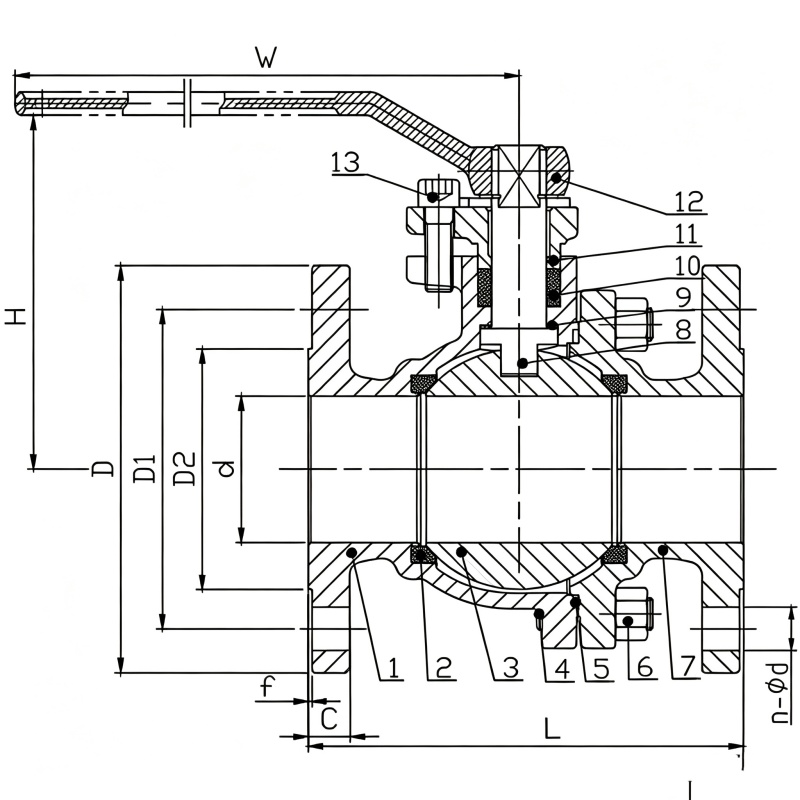

NÃO.
|
Nome da peça
|
Material
|
Não.
|
Nome da peça
|
Material
|
|
1
|
Corpo
|
WCB/CF8/CF8M
|
8
|
Tronco
|
F304/F316
|
|
2
|
Assento
|
PTFE/RPTFE/PPL
|
9
|
Arruela de impulso
|
PTFE
|
|
3
|
Bola
|
SS304/SS316
|
10
|
Embalagem
|
PTFE
|
|
4
|
Parafuso
|
B8
|
11
|
Glândula
|
CF8
|
|
5
|
Junta
|
PTFE
|
12
|
Lidar
|
SS
|
|
6
|
Noz
|
8
|
13
|
Parafuso de soquete sextavado
|
8
|
|
7
|
Boné
|
WCB/CF8/CF8M
|
16
|
|
|
|
DN
|
d
|
L
|
H
|
D
|
D1
|
D2
|
C
|
f
|
acenar
|
|
15
|
15
|
130
|
85
|
95
|
65
|
45
|
14
|
2
|
4-Ø14
|
|
20
|
20
|
130
|
89
|
105
|
75
|
55
|
14
|
2
|
4-Ø14
|
|
25
|
25
|
140
|
91
|
115
|
85
|
65
|
14
|
2
|
4-Ø14
|
|
32
|
32
|
165
|
104.5
|
135
|
100
|
75
|
16
|
2
|
4-Ø18
|
|
40
|
40
|
165
|
118
|
145
|
110
|
85
|
16
|
3
|
4-Ø18
|
|
50
|
50
|
203
|
125
|
160
|
125
|
100
|
18
|
3
|
4-Ø18
|
|
65
|
65
|
222
|
147
|
180
|
145
|
120
|
18
|
3
|
4-Ø18
|
|
80
|
80
|
241
|
166
|
195
|
160
|
135
|
20
|
3
|
8-Ø18
|
|
100
|
100
|
305
|
189
|
215
|
180
|
155
|
20
|
3
|
8-Ø18
|
|
125
|
125
|
356
|
110
|
245
|
210
|
185
|
22
|
3
|
8-Ø18
|
|
150
|
150
|
394
|
131
|
280
|
240
|
210
|
24
|
3
|
8-Ø20
|
|
200
|
200
|
457
|
152
|
340
|
295
|
265
|
26
|
3
|
12-Ø20
|
R: Tamanhos padrão DN15-DN100 (WCB/304/316): 15–25 dias úteis. Tamanhos grandes e especificações personalizadas: 30–40 dias. Pedidos urgentes disponíveis mediante solicitação.
R: Sim, amostras de 1 a 5 unidades com preço competitivo para testes de desempenho.
R: Nenhum MOQ estrito para válvulas padrão, aceite pedido experimental de 1 unidade. Itens personalizados sugerem 10 unidades para eficiência de custos.
R: Garantia de 12 meses contra defeitos de fabricação, peças de reposição gratuitas e suporte de reparo. Orientação técnica gratuita vitalícia.
