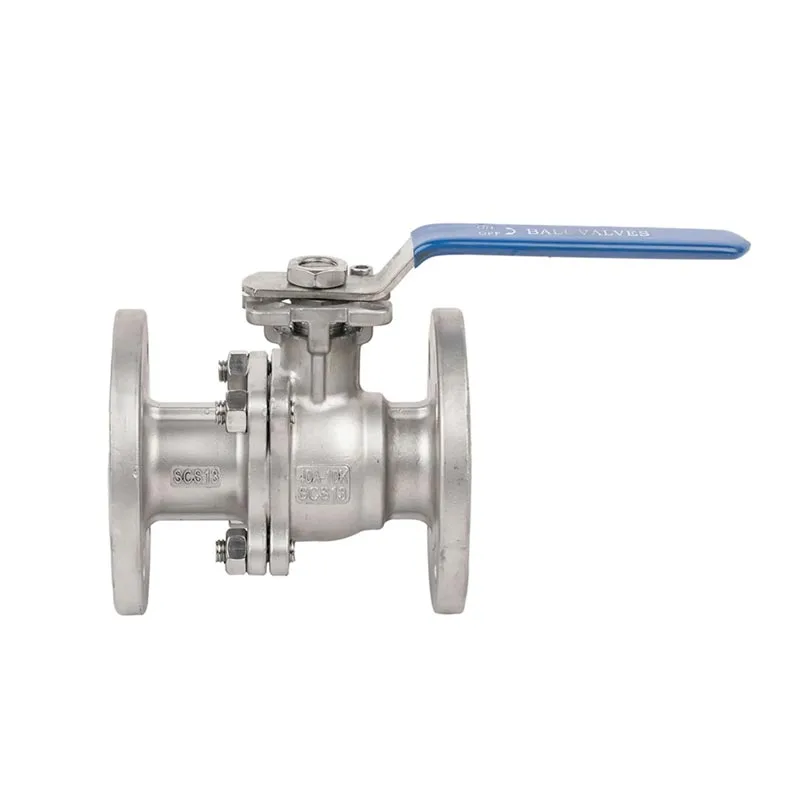

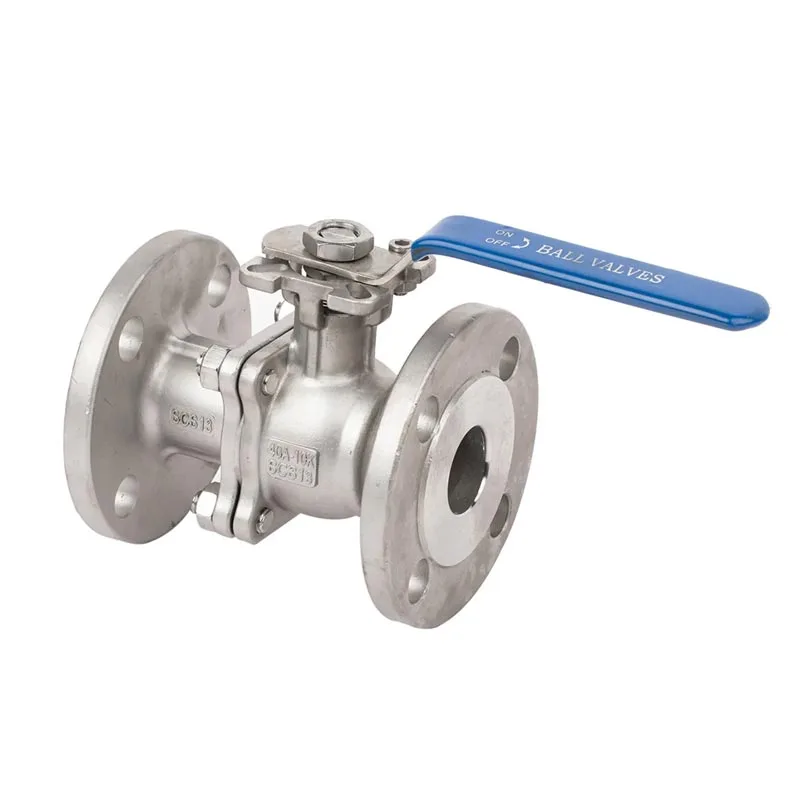

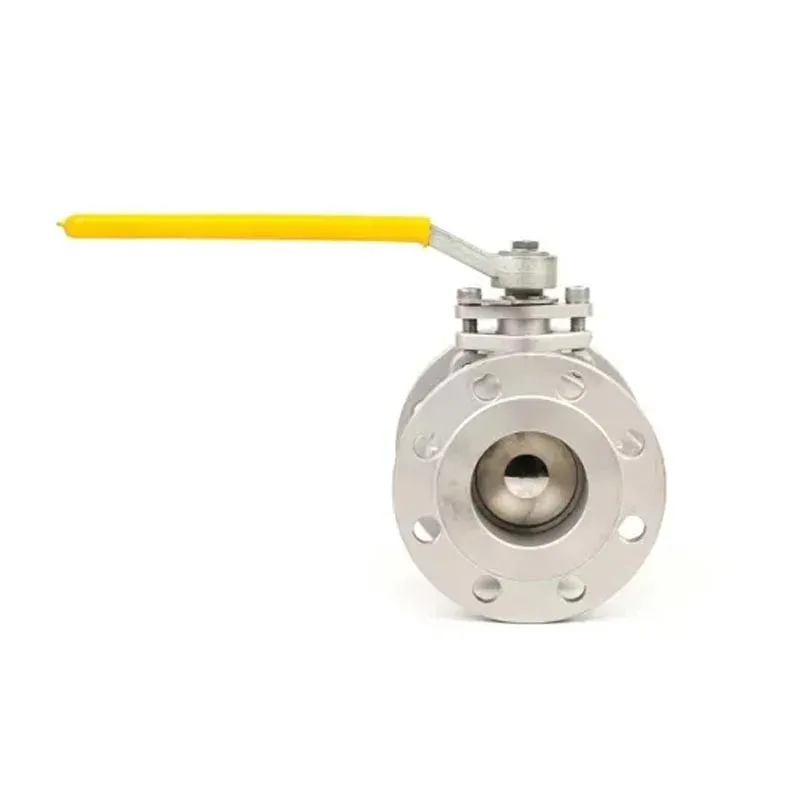

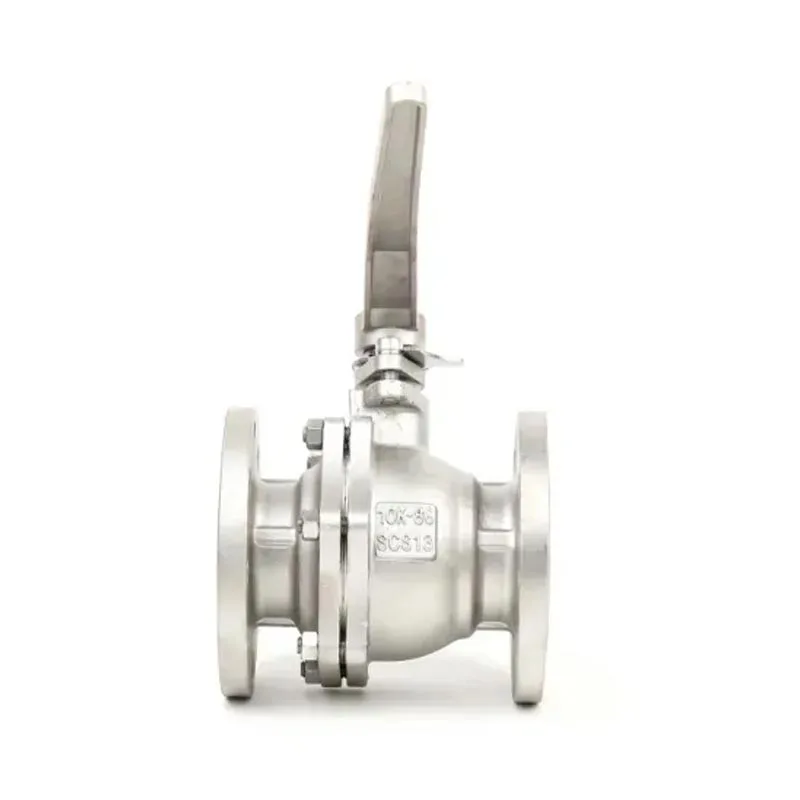

Como uma empresa de alta tecnologia que esteve profundamente envolvida na indústria de válvulas campo de fabricação por muitos anos, Joepai se concentra em fornecer aos clientes com produtos de válvulas padrão e personalizados, cobrindo todas as categorias, como válvulas gaveta, válvula esférica flangeada 2PC padrão PN16 GB com almofada de montagem direta ISO 5211, válvulas borboleta e parada válvulas. Joepai sempre considera "personalização precisa e acompanhamento de qualidade" como o núcleo do seu serviço e garante uma cooperação sem preocupações com os clientes através de um sistema de serviço de processo completo.
A haste da válvula está equipada com configurações antiestáticas
Projeto do dispositivo anti-extrusão da haste da válvula
Existem orifícios de alívio de pressão na ranhura da esfera de aço
Projeto de plataforma de atuador de instalação direta usando ISO 5211
FAIXA DE PRESSÃO: 10K
DIMENSÕES FACE A FACE: JIS 2002-2000
DIMENSÕES FINAIS DO FLANGE: JIS B2212-1999
PROJETO: ANSI 16.34
TESTE: GB/T13927-1992
PORTA COMPLETA, ALMOFADA DE MONTAGEM DIRETA ISO5211
PROJETO DE HASTE À PROVA DE EXPLOSÃO
OPERAÇÃO DA ALAVANCA COM DISPOSITIVO DE BLOQUEIO, ATUADOR PNEUMÁTICO ou ELÉTRICO
PADRÃO DE MATERIAL: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Corpo | SUS304/SUS316/WCB | 8 | Tronco | SUS304/SS |
| 2 | Assento | PTFE | 9 | Arruela de impulso | PTFE |
| 3 | Bola | SUS304/SUS316/SS | 10 | Embalagem | PTFE |
| 4 | Parafuso | SUS304/SS | 11 | Glândula | SUS304/SS |
| 5 | Junta | PTFE | 12 | Porca-caule | SUS304/SS |
| 6 | Noz | SUS304/SS | 13 | Lidar | SUS304/SS |
| 7 | Boné | SUS304/SUS316/WCB |
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Rá | Rb | R2 | R1 | S |
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 21/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
