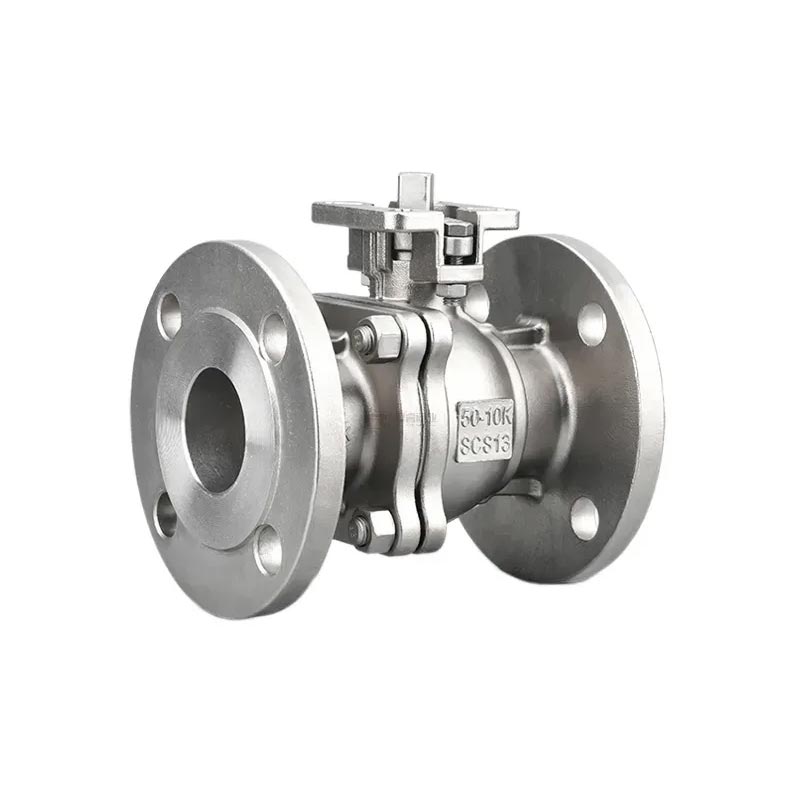

A válvula esférica flangeada JIS10K padrão de aço inoxidável de alta qualidade JOEPAI tem excelente vedação estabilidade e resistência estrutural, tornando-a a válvula primária para controle de fluidos nos alimentos, indústrias farmacêuticas e químicas.
Fabricado pela Wenzhou Joepai Valve Co., Ltd., cujo antecessor Jingyue Valve Factory foi fundada em 2003, a JOEPAI tem mais de dez anos de experiência em válvulas de esfera de aço inoxidável, hidrantes, válvulas de reforço e soluções de controle de fluxo industrial.
O design de porta completa reduz a resistência ao fluxo. A almofada de montagem direta ISO5211 torna a instalação do atuador mais fácil e confiável.
A estrutura aprimorada de segurança da haste evita o estouro da haste e melhora a segurança operacional sob pressão.
Operação por alavanca com dispositivo de travamento. Atuador pneumático ou elétrico está disponível para automação.
A sede, a junta, a arruela de encosto e a gaxeta em PTFE proporcionam excelente estabilidade de vedação e resistência química.
Pode ser inspecionado e reparado diretamente on-line, reduzindo o tempo de inatividade do equipamento e os custos de manutenção.
A haste da válvula com design especial da válvula esférica flangeada padrão JIS10K em aço inoxidável permite fácil abertura e fechamento com pequeno torque operacional.
Deixe uma posição para a alavanca da válvula girar.
Não pode ser usado para estrangulamento.
As válvulas de esfera com mecanismos de transmissão devem ser instaladas na vertical.
Esta função resolve completamente o problema das válvulas tradicionais que afetam a vedação devido ao atrito entre as superfícies de vedação.
As válvulas esféricas flangeadas JIS10K padrão de aço inoxidável instaladas em tubulações podem ser inspecionadas e reparadas diretamente on-line, reduzindo efetivamente o tempo de inatividade do equipamento e diminuindo os custos.
Elimina o problema de aumento anormal de pressão no meio da câmara da válvula que afeta a segurança durante o uso.
A haste da válvula especialmente projetada pode ser facilmente aberta e fechada com apenas um pequeno volante.
As válvulas dependem da força mecânica fornecida pela haste da válvula para pressionar a cunha esférica na sede da válvula para vedação, garantindo uma vedação confiável sob diversas condições de trabalho.
Quando a esfera se inclina para longe da sede da válvula, o fluido passa uniformemente ao longo da superfície de vedação em um ângulo de 360°, reduzindo a erosão local e removendo as substâncias acumuladas.
| Não. | Nome da peça | Material |
|---|---|---|
| 1 | Corpo | SUS304/SUS316/WCB |
| 2 | Assento | PTFE |
| 3 | Bola | SUS304/SUS316/SS |
| 4 | Parafuso | SUS304/SS |
| 5 | Junta | PTFE |
| 6 | Noz | SUS304/SS |
| 7 | Boné | SUS304/SUS316/WCB |
| 8 | Tronco | SUS304/SS |
| 9 | Arruela de impulso | PTFE |
| 10 | Embalagem | PTFE |
| 11 | Glândula | SUS304/SS |
| 12 | Porca-caule | SUS304/SS |
| 13 | Lidar | SUS304/SS |
Os materiais podem ser personalizados de acordo com as condições de trabalho, meios, requisitos de pressão e temperatura.
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Rá | Rb | R2 | R1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
As dimensões são para referência. Confirme os desenhos finais e as dimensões de montagem do atuador com a JOEPAI antes de fazer o pedido.
Wenzhou Joepai Valve Co., Ltd. está localizado no distrito de Longwan, Wenzhou, província de Zhejiang, perto do aeroporto, com transporte conveniente. A empresa integra design, desenvolvimento, fabricação e vendas como uma empresa profissional de soluções de controle de fluxo industrial.
A empresa possui projeto de válvula CAD, modelagem tridimensional UG e um centro de testes de inspeção de qualidade. Equipamentos de produção poderosos e métodos de teste perfeitos melhoram efetivamente a qualidade do produto e proteger os interesses do cliente.
JOEPAI obteve a certificação do sistema de gestão de qualidade ISO 9001. Os produtos principais obtiveram CE da UE certificação. As válvulas de esfera foram aprovadas na certificação coreana KC. Produtos hidrantes passaram Certificação australiana AS 2419.2-2009 e o sistema Dual Booster está em conformidade com a norma técnica AS 2419.3 especificações.
As exportações representam aproximadamente 85% das vendas totais. Entre em contato conosco para obter o certificado específico aplicável a este modelo e quantidade do pedido.
Esta válvula esférica flangeada de aço inoxidável JIS10K é amplamente utilizada em alimentos, produtos farmacêuticos, químicos, petróleo, gás natural, abastecimento de água e outras tubulações industriais para fechamento e controle de fluxo. Não é recomendado para estrangulamento.
A equipe técnica fornece suporte de projeto de solução individual com base em pressão, temperatura, meio, desenhos de projeto ou amostras.
O centro de usinagem de precisão CNC e o sistema de montagem automatizado garantem qualidade estável e alta precisão.
Garantia de 12 meses a partir da entrega. Os produtos serão reparados ou substituídos gratuitamente por problemas de qualidade não causados por fatores humanos.
Soluções personalizadas de válvulas, materiais, tamanhos, atuadores e requisitos de marca estão disponíveis para clientes globais.
Esta válvula esférica flangeada JIS10K padrão de aço inoxidável foi projetada para fechamento e controle de fluxo. Não é recomendado para estrangulamento.
Sim. Ele possui uma base de montagem direta ISO5211 e suporta operação de atuador pneumático ou elétrico.
Sim. JOEPAI fornece personalização individual com base em parâmetros de trabalho, desenhos ou amostras. O suporte OEM/ODM está disponível.
Nossa empresa possui certificação ISO 9001. Os produtos principais têm certificação CE da UE, as válvulas de esfera têm certificação KC coreana e os produtos de hidrantes têm certificação australiana AS 2419.2-2009.
Oferecemos garantia de 12 meses a partir da data de entrega para problemas de qualidade não causados por fatores humanos.
Entre em contato com nossa equipe técnica com sua pressão, temperatura, meio, padrão de conexão e desenhos. Confirmaremos as dimensões finais e detalhes de montagem do atuador.
Para cotações, desenhos técnicos, seleção de atuadores, materiais personalizados, soluções de válvulas OEM/ODM e cooperação de distribuição global, entre em contato com Wenzhou Joepai Valve Co., Ltd.
