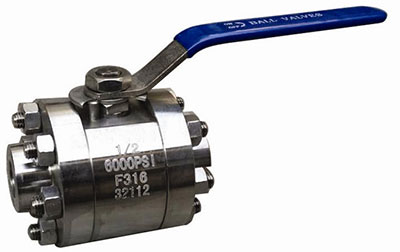

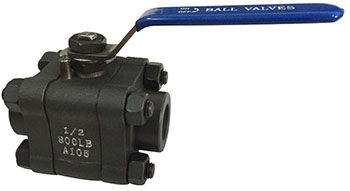

A Válvula de esfera de alta pressão em aço forjado de 3 peçasrefere-se a uma válvula de esfera de alta resistência com uma estrutura de corpo de três peças conectadas por parafusos. Seu elemento de fechamento é uma esfera usinada com precisão, que é girada em torno da linha central do corpo da válvula pela haste da válvula para obter rápido fechamento, distribuição ou comutação de fluxo do meio.
As válvulas esfera de aço forjado de 3 peças são fáceis de operar, compactas, vedadas de forma confiável, de estrutura simples e fáceis de manter. A superfície de vedação e a esfera estão sempre fechadas, tornando-as menos suscetíveis à erosão do meio. Eles são amplamente utilizados em diversas indústrias.
O corpo da válvula é formado por um processo de forjamento e o material pode ser aço inoxidável (como F304, F316) ou aço carbono (como A105). Os materiais de aço forjado possuem características como estrutura densa, excelentes propriedades mecânicas e forte resistência ao impacto, tornando-os particularmente adequados para condições de trabalho de alta pressão e alta resistência.
De acordo com as necessidades do sistema de tubulação, vários métodos de conexão podem ser selecionados, como conexão roscada (NPT, BSP-P (G), BSPT (Rc)), soldagem de topo (BW), solda de soquete (SW) g ou conexão de flange, oferecendo instalação flexível e forte adaptabilidade.
A pressão de projeto pode atingir até 1.500 lb, tornando-o adequado para sistemas de transporte de alta pressão em áreas como petróleo, indústria química e gás natural.
1) Padrões de Projeto e Fabricação: BS5351, MSS SP-118
2) Dimensões finais da conexão: ANSI B16.10, JB/T1715
Dimensões da extremidade da solda do soquete: ANSI B16.11, JB/T1715
Dimensões da extremidade roscada: ANSI B1.12.1, JB/T7306

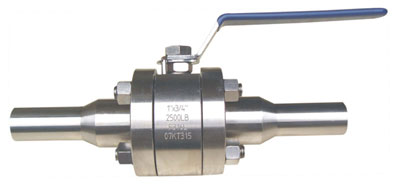

Dimensões da extremidade da solda de topo: ANSI B16.25, JB/T12224
3) Teste e Inspeção: API 598
4) Padrões de materiais: ANSI/ASTM
| Não. | Nome da peça | Aço carbono | Aço inoxidável | |||
| 1 | Corpo | A105 | F304 | F304L | F316 | F316L |
| 2 | Bola | SS304 | F304 | SS304L | SS316 | SS316L |
| 3 | Assento | PTFE、RPTFE | ||||
| 4 | Junta | SS304/SS316 + Grafite | ||||
| 5 | Boné | A105 | F304 | F304L | F316 | F316L |
| 6 | Noz | A194-2H | A194-8 | A194-8M | ||
| 7 | Parafuso | A193-B7 | A193-B8 | A193-B8M | ||
| 8 | Tronco | SS304 | F304 | SS304L | SS316 | SS316L |
| 9 | Arruela de impulso | PTFE、RPTFE | ||||
| 10 | Anel de vedação | Viton | ||||
| 11 | Glândula | SS304 | SS304 | SS304 | SS316 | SS316 |
| 12 | Parafuso | 1035 | ||||
| 13 | Noz | Aço inoxidável | ||||
| 14 | Lidar | WCB、Aço Inoxidável | ||||
| 15 | Prato Limitado | 1025 | ||||
| 16 | Evitar Anel de Fogo | SS304、SS316 | ||||
| 17 | Embalagem | Grafite | ||||
| 18 | Primavera | SS304、SS316 | ||||

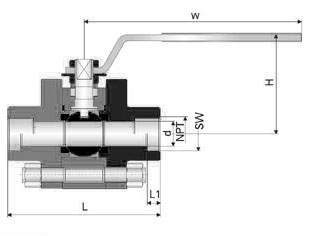

| DN mm | NPS (polegadas) | L mm | D mm | Hum |
| 15 | 1/2” | 92 | 13 | 66 |
| 20 | 3/4” | 112 | 19 | 72 |
| 25 | 1” | 126 | 24 | 100 |
| 32 | 11/4” | 129 | 30 | 105 |
| 40 | 11/2” | 152 | 38 | 112 |
| 50 | 2” | 176 | 49 | 122 |
Como empresa especializada em pesquisa, desenvolvimento e fabricação de válvulas esfera de aço inoxidável e aço carbono,Válvula Co. de Wenzhou Joepai, Ltd.está localizada no Parque Industrial Binhai do distrito de Longwan, Wenzhou, conhecida como "Cidade das Válvulas da China". A empresa possui uma base de produção moderna e um sistema abrangente de controle de qualidade. A empresa está equipada com:
Centro profissional de P&D e equipamentos de usinagem CNC
Instrumentos de teste avançados (como instrumentos de análise de múltiplos elementos de computador, testadores de dureza Leeb e medidores de espessura)
Máquinas de teste de pressão, máquinas de teste de ciclo de vida e outras plataformas de teste de processo completo
Contando com processos rigorosos e inovação contínua, a Joepai Valve garante que cada válvula de esfera de alta pressão em aço forjado 3PC atenda aos requisitos de desempenho de alto padrão, fornecendo aos clientes soluções seguras, confiáveis esoluções de válvulas duráveis.
