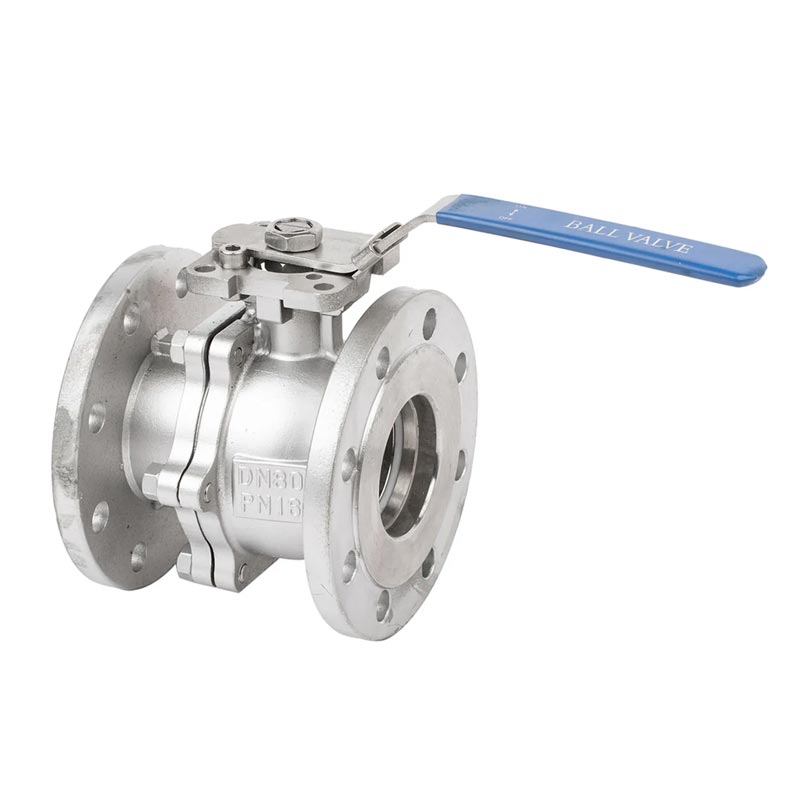

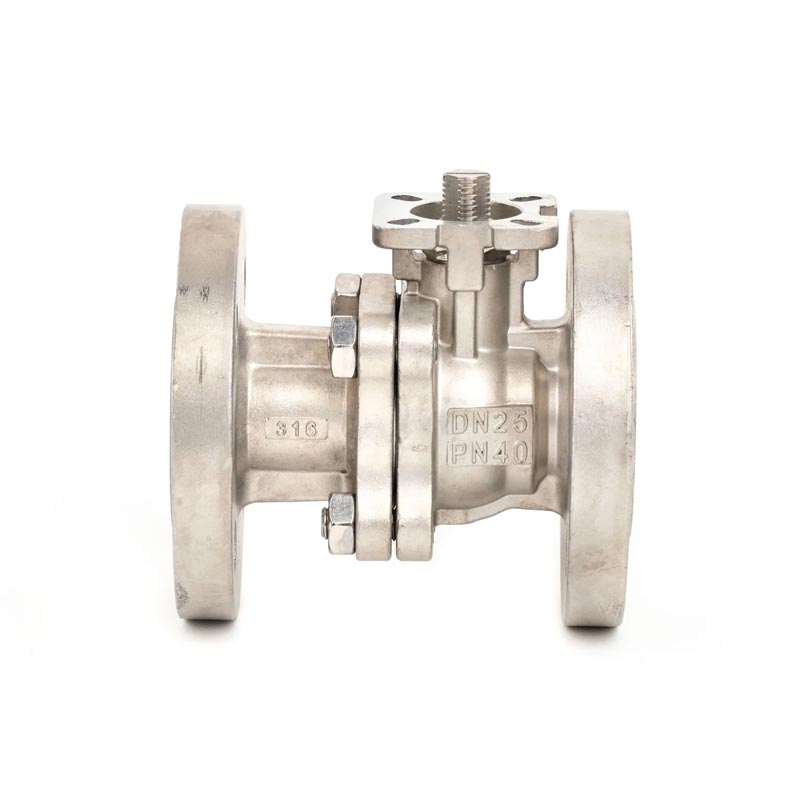

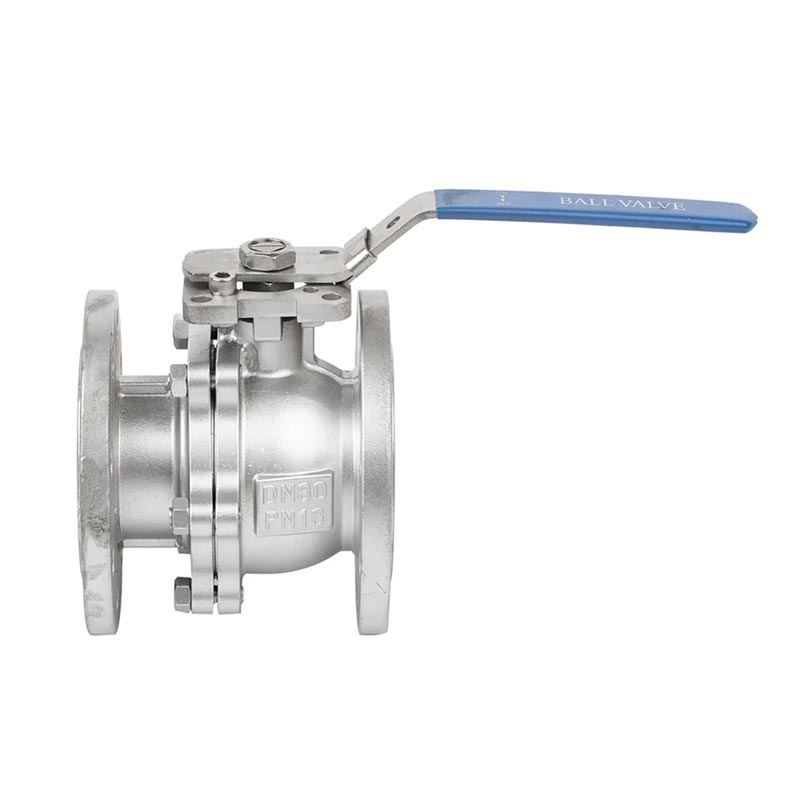

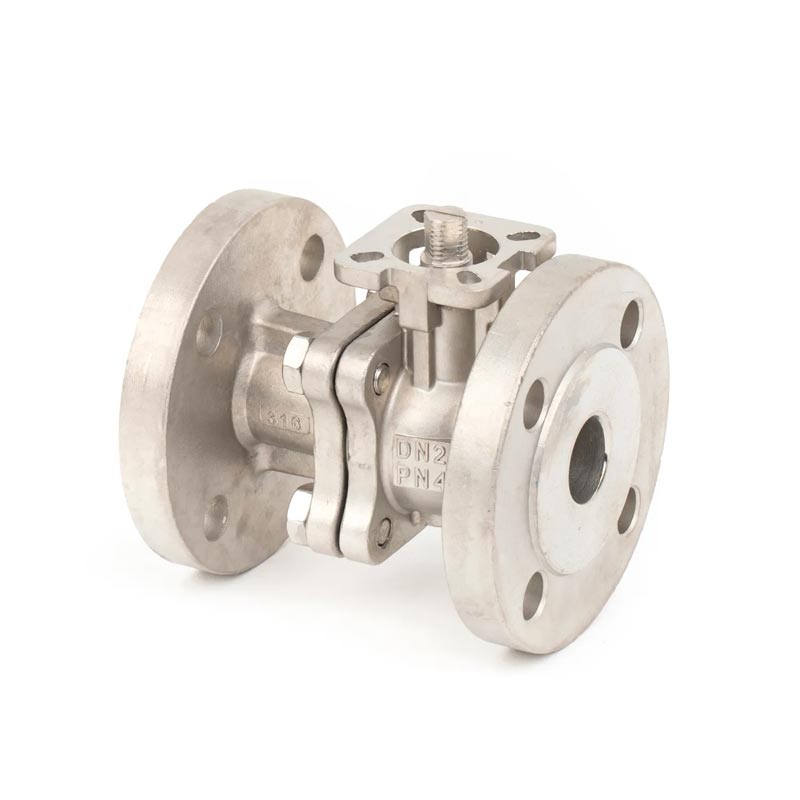

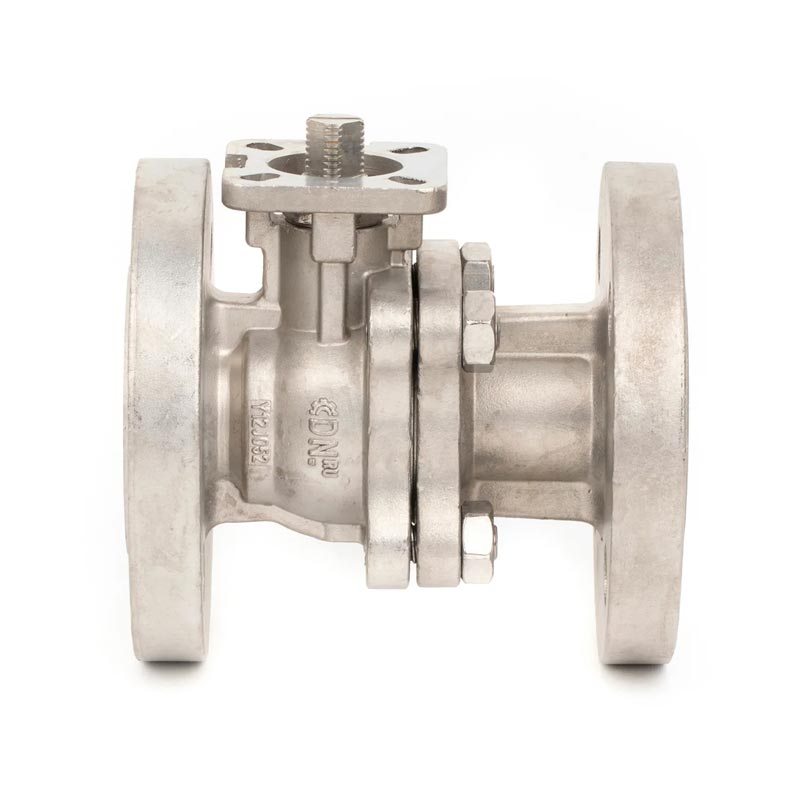

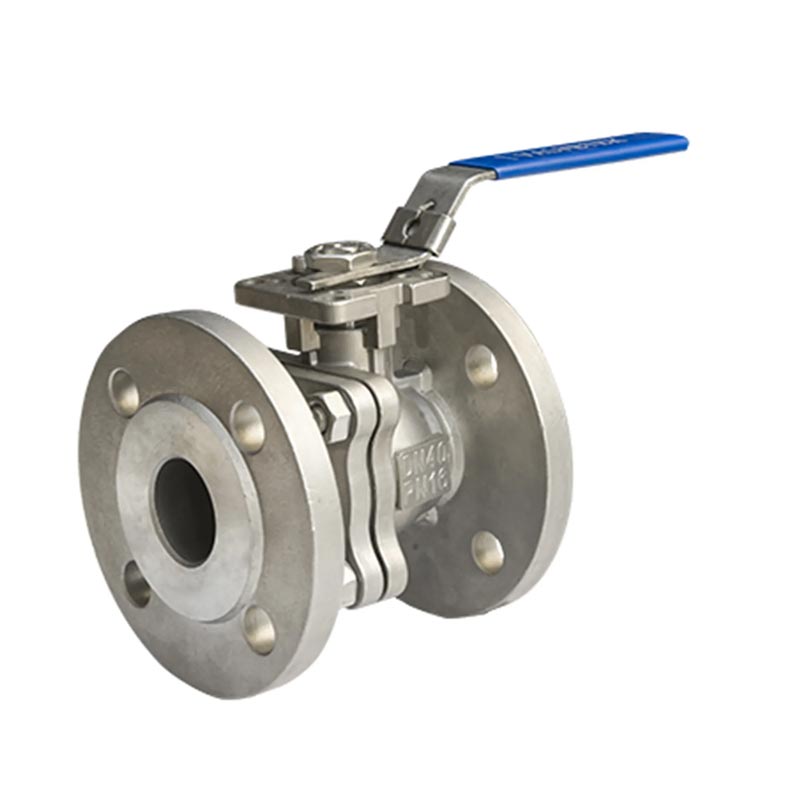

Joepai Durável PN16/40 2PC DIN Flangeado Válvula de esfera de aço inoxidável com ISO5211 Direct Mounting Pad é uma peça de duas peças Válvula de esfera de aço inoxidável projetada e fabricada com base nos padrões DIN, Adequado para uma variedade de cenários de controle de fluidos industriais. 2pc DIN A válvula de esfera de aço inoxidável flangeada é feita de aço inoxidável de alta qualidade e tem a melhor resistência à corrosão e alta resistência à pressão no mercado. É amplamente utilizado em petróleo, químico, gás natural, alimentos, farmacêutico, tratamento de água e outras indústrias, especialmente adequado Para ambientes de trabalho que requerem abertura e fechamento frequentes e alta zero requisitos de vazamento.
Padrão de design: ASME B16.34
FLANGE END: DIN2633 PN16
Cara a cara: BS EN558-1 DIN3202 F4/F5
Inspeção e teste: API598/EN 12266
Material: Aço Carbono WCB/DIN1.0619
Aço inoxidável 304/1.4308
Aço inoxidável 316/1.4408
Pressão de trabalho: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Porta completa
Bloco de montagem direta ISO5211
Design de haste à prova de explosão
Dispositivo antiestático
Dispositivo de travamento
Operação: manual ou atuador
Elenco de investimento
Temperatura de trabalho: -20 ℃ ~ 150 ℃
Médio adequado: água, óleo, gás
1. Indústria de mineração e siderúrgica
2. Indústria de carvão e chorume
3. Indústria de papel
4. Usina de energia
5. Petróleo e indústria química
6. Fertilizantes e indústria farmacêutica
7. Indústria de tratamento de águas residuais, lodo e esgoto

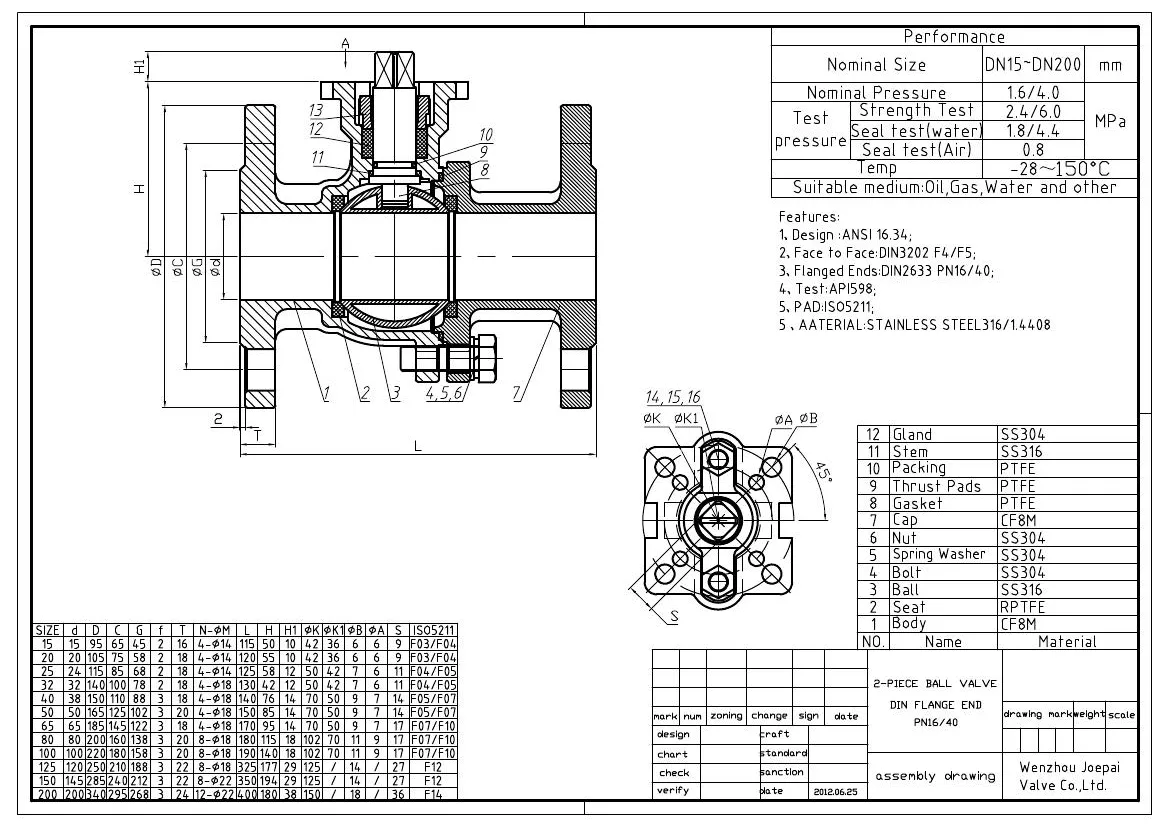

| 1 | Corpo | WCB/CF8/CF8M | 9 | Almofadas de impulso | WCB/CF8/CF8M |
| 2 | Assento | Ptfe | 10 | Embalagem | WCB/CF8/CF8M |
| 3 | Bola | SS304/SS316 | 11 | Tronco | SS304/SS316 |
| 4 | Parafuso | SS304/SS316 | 12 | Glândula | SS304/SS316 |
| 5 | Lavadora de primavera | SS304/SS316 | 13 | Noz | SS304/SS316 |
| 6 | Noz | SS304/SS316 | 14 | Lavadora de primavera | SS304/SS316 |
| 7 | Cap | WCB/CF8/CF8M | 15 | Alavanca | Ss |
| 8 | Junta | WCB/CF8/CF8M |
| Dn | d | D | C | G | f | T | N-m | L | H | W | K | MA |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
