Válvula de borboleta arruinada

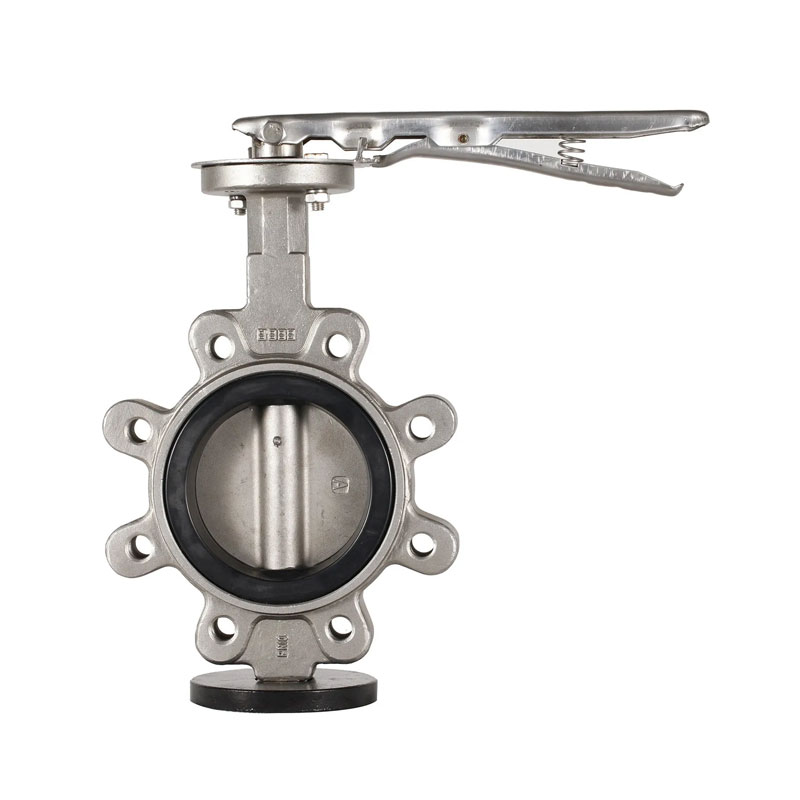

A válvula borboleta de lug feita na fábrica da China Joepai adota um salário Estrutura de conexão do flange, com orifícios de orelha rosqueados em ambos os lados do corpo da válvula, que pode ser desmontado e mantido separadamente nas duas extremidades do pipeline.

É adequado para sistemas que requerem fechamento final ou mortos Cenários de operação final. Comparado às válvulas de borboleta, o design do terminal Fornece maior flexibilidade de força estrutural e instalação e é amplamente utilizado em indústrias como petroquímicos, usinas de energia, água Tratamento, fabricação de papel, alimentos e produtos farmacêuticos.

Instalação e manutenção

1. Durante a instalação, o disco da válvula deve ser interrompido no fechado posição.
2. A posição de abertura deve ser determinada de acordo com o ângulo de rotação da placa borboleta.
3. As válvulas borboleta com válvulas de desvio devem ser abertas antes da abertura.
4. A instalação deve ser realizada de acordo com o fabricante Instruções de instalação. Para válvulas pesadas de borboleta, uma base sólida deve ser configurado.

Pontos -chave para construção

1. A posição de instalação, altura e direção de importação/exportação devem atender Os requisitos de design e a conexão devem ser firmes e apertados. Todos tipos de válvulas manuais instaladas em oleodutos isolados não devem ter lida de frente para baixo.
2. Antes de instalar a válvula, uma inspeção visual deve ser realizada e A placa de identificação da válvula deve cumprir o padrão nacional atual "Marca de válvula geral" GB 12220.

Para válvulas de borboleta de lug com uma pressão de trabalho maior de 1,0 MPa e uma função de desligamento no pipeline principal, força e Os testes de aperto devem ser realizados antes da instalação, e eles só podem ser usado após passar nos testes. Durante o teste de força, a pressão do teste deve ser 1,5 vezes a pressão nominal, e a duração não deve ser menor de 5 minutos. A concha e a embalagem da válvula devem ser qualificadas se houver Sem vazamento.

Durante o teste de aperto, a pressão do teste é 1,1 vezes o pressão nominal; A pressão do teste deve atender aos requisitos do GB 50243 padrão para a duração do teste e é considerado qualificado se Não há vazamento na superfície de vedação do disco da válvula.
