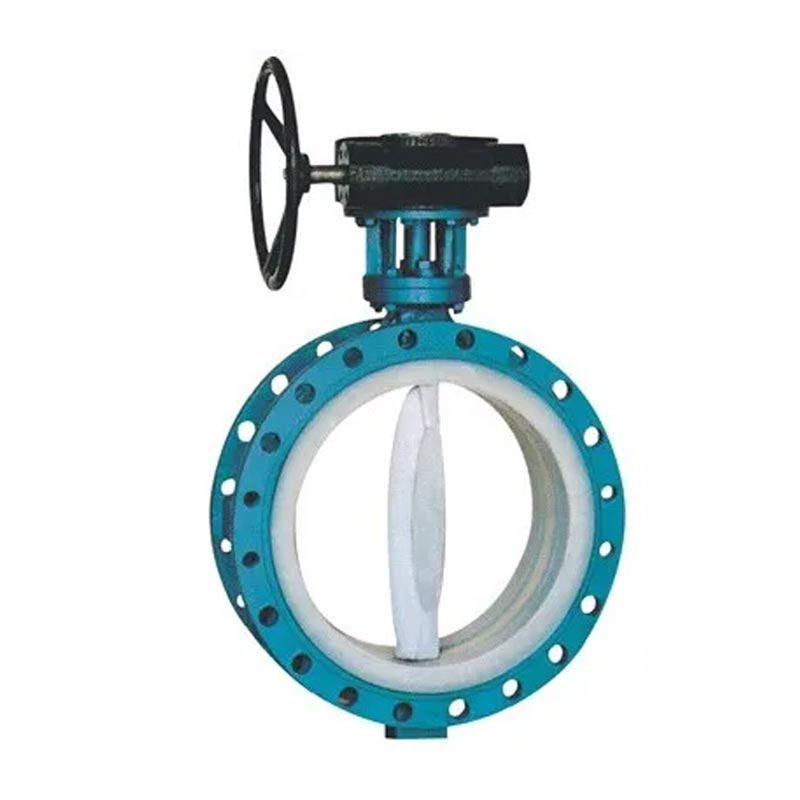

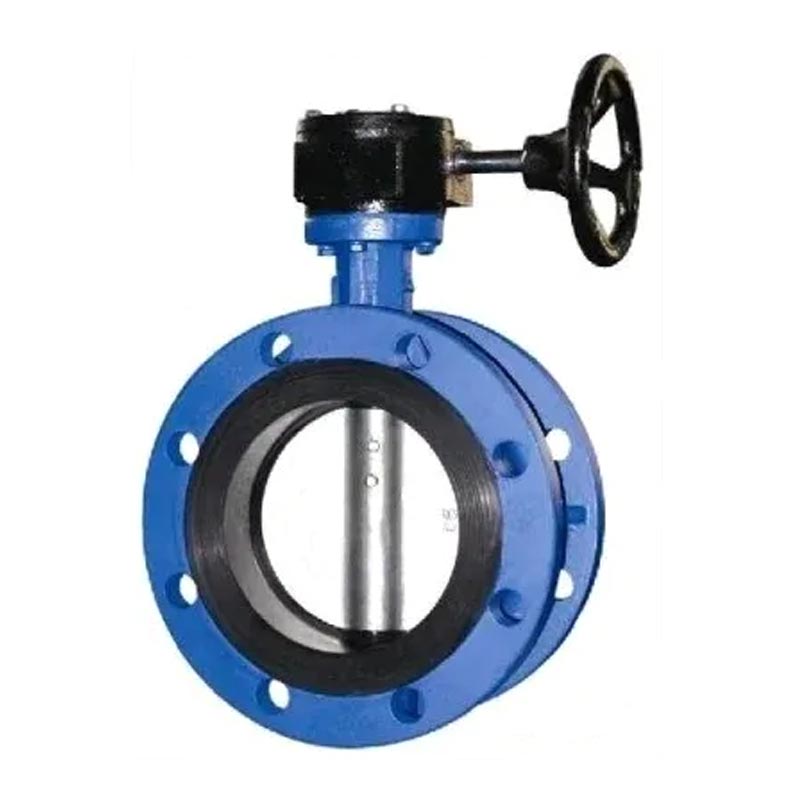

A válvula de borboleta forrada de flange de flange de jeepai durável apresenta uma estrutura totalmente forrada e um design de reforço em forma de U, fazendo É particularmente adequado para transporte químico e de mídia corrosiva Aplicações. Seu sistema de acionamento de engrenagens de minhoca é amplamente utilizado no Global Industrial sistemas de controle de fluidos e é uma válvula segura, eficiente e econômica.

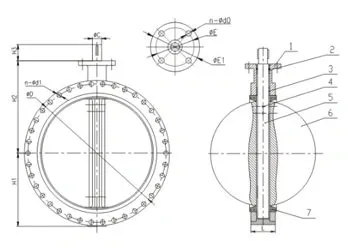

| NÃO. | Nome da peça | Material | Material opcional |
|
|
| 1 | Corpo | DE | CI, WCB, aço inoxidável | ||
| 2 | O anel | Nbr | EPDM, FKM | ||
| 3 | Casquilho | Ptfe | |||
| 4 | Alfinete | ASTM A276 416 | 316, 17-4ph | ||
| 5 | Haste | ASTM A276 416 | 316, 17-4ph | ||
| 6 | Disco | Ferro dúctil banhado | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Assento | Nbr | EPDM, FKM | ||
| TAMANHO | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | ΦE1 | Φe | n-thesd0 | ||
| Φd | n-tabela | Φd | n-tabela | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
As válvulas de borboleta têm uma estrutura simples, tamanho pequeno, peso leve e relativamente poucos componentes. Apenas algumas peças -chave podem formar uma válvula de borboleta, que é muito conveniente para abrir. Basta selecionar a chave para 90 graus. As válvulas de borboleta têm excelente controle sobre fluidos e podem aumentar ou diminuir o fluxo a qualquer momento.
As válvulas têm uma certa resistência ao transportar qualquer fluido, e a resistência das válvulas de borboleta vem principalmente de si mesmas, como a espessura do corpo da válvula borboleta. Se você deseja reduzir a resistência aos fluidos, só precisará reduzir sua espessura.
As focas elásticas têm a desvantagem de serem limitadas por temperatura.
A faixa de aplicação da engrenagem de minhoca operada por flange U Válvula de borboleta revestida também é relativamente ampla. Se for usado para controlar o fluxo, diferentes tipos e tamanhos do corpo da válvula precisam ser selecionados porque as válvulas de borboleta são projetadas para serem adequadas para válvulas com diâmetros maiores. A válvula é amplamente utilizada não apenas em indústrias gerais, como petróleo, gás, químico e tratamento de água, mas também em sistemas de água de resfriamento para usinas de energia térmica.
