Em bombas e diversos sistemas hidráulicos e pneumáticos,válvulas de retenção de cinco viaseconectores de cinco viassão dois componentes funcionais cruciais. Eles trabalham juntos para criar unidades de controle de fluidos eficientes, seguras e compactas. A análise a seguir cobrirá seus princípios de funcionamento, características funcionais e cenários típicos de aplicação.

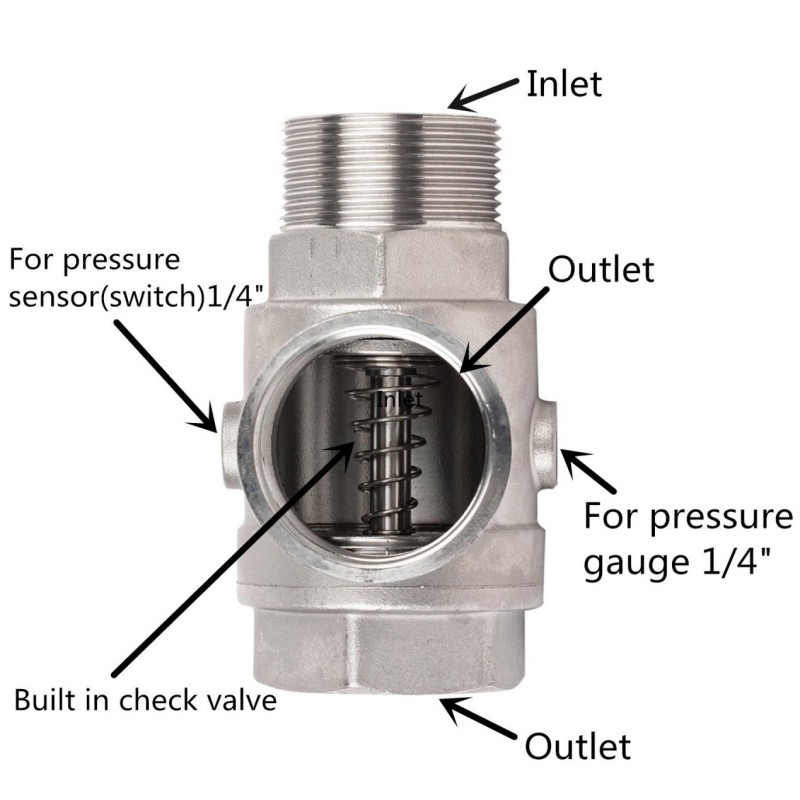

Este é um dispositivo de válvula que integra função de válvula de retenção unidirecional com distribuição de múltiplas interfaces. Um único corpo de válvula combina a passagem principal (entrada e saída) e múltiplas interfaces auxiliares, normalmente incluindo interfaces para manômetros, interruptores de sensores de pressão e tanques de ar. Isto simplifica muito o projeto da tubulação na saída da bomba, economiza espaço de instalação e reduz possíveis pontos de vazamento. Seu núcleo é uma válvula de retenção embutida, geralmente controlada por uma mola e pressão do meio. Sua principal função é evitar o refluxo do meio e proteger equipamentos como bombas d’água.
Abertura: Quando a pressão do meio na entrada excede a força de pré-carga da mola, a pressão empurra o disco para longe da sede da válvula, a válvula abre e o meio flui para frente.
Fechamento: Quando a pressão de entrada cai ou a pressão de saída inverte, a força da mola empurra rapidamente o disco de volta para a sede da válvula, formando uma vedação hermética e evitando efetivamente o refluxo do meio.
Devido à sua estrutura de núcleo de válvula apoiada por mola, ela supera as limitações das válvulas de retenção tradicionais do tipo elevador em relação à direção do fluxo, alcançando versatilidade para instalação vertical ou horizontal, facilitando muito o projeto do layout da tubulação da estação de bombeamento.
Em sistemas de bombeamento, a válvula de retenção de cinco vias desempenha um papel de segurança indispensável:
Evitando o refluxo da mídia e a proteção contra golpe de aríete: Quando a bomba de água para repentinamente, evita que o líquido de alta pressão na tubulação retorne e impacte o impulsor da bomba, protegendo os componentes principais da bomba.
Manutenção da pressão da tubulação: evita o refluxo do meio na tubulação pressurizada, ajudando o sistema a manter a pressão necessária durante a operação intermitente da bomba, reduzindo partidas frequentes da bomba. Isolamento de sistemas de backup: Em sistemas paralelos com múltiplas bombas, evita que o meio da bomba em funcionamento flua para a tubulação da bomba de reserva, garantindo que o caminho de backup esteja sempre disponível.

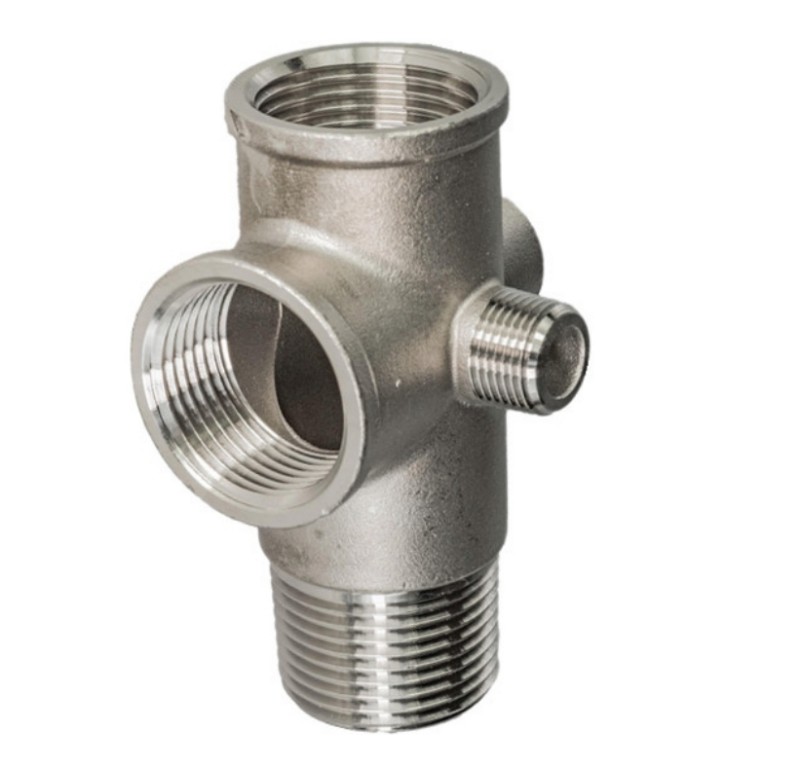

A conector de cinco viasé uma conexão de tubo integrada com cinco portas de conexão. É um conector de tubo com estrutura interna oca e não possui função de válvula. Sua principal função é distribuir fluidos ou conectar vários dispositivos, formando um ponto de distribuição e coleta compacto e multifuncional.
Como uma conexão de tubo integrada multiponto, ela é usada para distribuir fluido de uma única fonte para vários destinos diferentes ou para combinar várias ramificações. É um canal puramente físico que não altera nem controla o estado do fluido. É adequado para cenários onde o fluido da tubulação principal precisa ser direcionado para vários dispositivos paralelos (como vários instrumentos ou múltiplas ramificações) ou para fornecer pontos de conexão para necessidades temporárias, como testes de bombas, lavagem e bypass.
Em uma unidade compacta de controle de pressão de saída da bomba, você pode ver:
Tubulação principal: A tubulação principal de saída da bomba (por exemplo, 1 polegada) é conectada a uma porta principal da conexão de cinco vias.
Proteção de segurança: Uma válvula de retenção de rosca interna de 1 polegada é instalada a jusante da tubulação principal (na outra porta principal oposta da conexão de cinco vias) para evitar o refluxo da pressão a jusante.
Controle do sistema: Um interruptor do sensor de pressão é instalado em uma porta de 1/4 pol. do conector de cinco vias para monitorar a pressão do sistema. Quando a pressão atinge o valor definido, o interruptor pode controlar automaticamente a partida e a parada da bomba, obtendo automação do sistema e proteção contra sobrecarga.
Monitoramento visual: Um manômetro é instalado em outra porta de 1/4 de polegada do conector de cinco vias, fornecendo aos operadores leituras intuitivas e em tempo real da pressão do sistema.
Expansão ou alívio de pressão: A quinta porta pode ser usada para conectar uma válvula de segurança, válvula de alívio de pressão ou como uma interface de monitoramento de backup adicional.
As principais diferenças entre os dois produtos são as seguintes:
| Recurso | Válvula de retenção de cinco vias | Conector de cinco vias |
| Função principal | Função da válvula de verificação + distribuição da interface (integração de funções) | Conexão e desvio de tubo puro (sem função de controle) |
| Estrutura Interna | Núcleo de válvula integrado, mola e outros mecanismos de válvula de retenção | Cavidade oca, sem partes móveis |
| Função principal | Evita o refluxo de mídia, protege equipamentos, integra interfaces de monitoramento | Alcança a distribuição de fluidos de um caminho para vários caminhos ou vários caminhos convergindo em um |
| Função do sistema | Componente crítico de segurança e controle | Componente de conexão e distribuição de tubulação |
| Local de instalação | Geralmente fixado na tubulação principal na saída da bomba | Localização flexível dependendo das necessidades de desvio |
Altamente integrado, economiza espaço: Combina os pontos de conexão de vários componentes funcionais em um conector compacto, simplificando bastante o layout dos tubos e tornando a estrutura do sistema menor e mais organizada.
Fácil instalação e manutenção: Todos os acessórios de monitoramento e controle estão localizados centralmente, facilitando a instalação, depuração e inspeção diária.
Funcionalidade abrangente: Atinge simultaneamente múltiplas funções em um nó, incluindo controle liga/desliga do canal principal, anti-refluxo, controle automático de pressão e monitoramento de visualização de pressão.
Pontos de vazamento reduzidos: Em comparação com o uso de vários tês e conectores retos, o uso de um único conector de cinco vias reduz significativamente possíveis pontos de vazamento e melhora a confiabilidade do sistema.
Você pode escolher com base nas principais necessidades do seu sistema de bomba:
Se você precisar evitar o refluxo de água, proteger a bomba e desejar instalar manômetros e pressostatos centralmente para simplificar a tubulação, você deve escolher uma válvula de retenção de cinco vias. Esta é uma configuração de sistema de bomba padrão, eficiente e segura.
Se você já possui uma válvula de retenção separada ou se o sistema só precisa distribuir uniformemente um único fluxo de fluido para diversas ramificações sem requisitos de pedido específicos, um conector de cinco vias é mais econômico e direto.
Ao escolher esses produtos, você precisa combinar o material apropriado (como latão, aço inoxidável) e modelo com base nas características do meio do sistema (corrosividade, temperatura), pressão de trabalho e padrões de conexão (como especificações de rosca BSPT, BSP, NPT).
Em suma, estes dois tipos de produtos, embora pequenos, são componentes-chave indispensáveis para a construção de um sistema de bombas responsivo, seguro e concebido de forma inteligente. Através de um design engenhoso, eles transformam a complexa lógica de controle de fluidos em uma realidade física simples e confiável.
