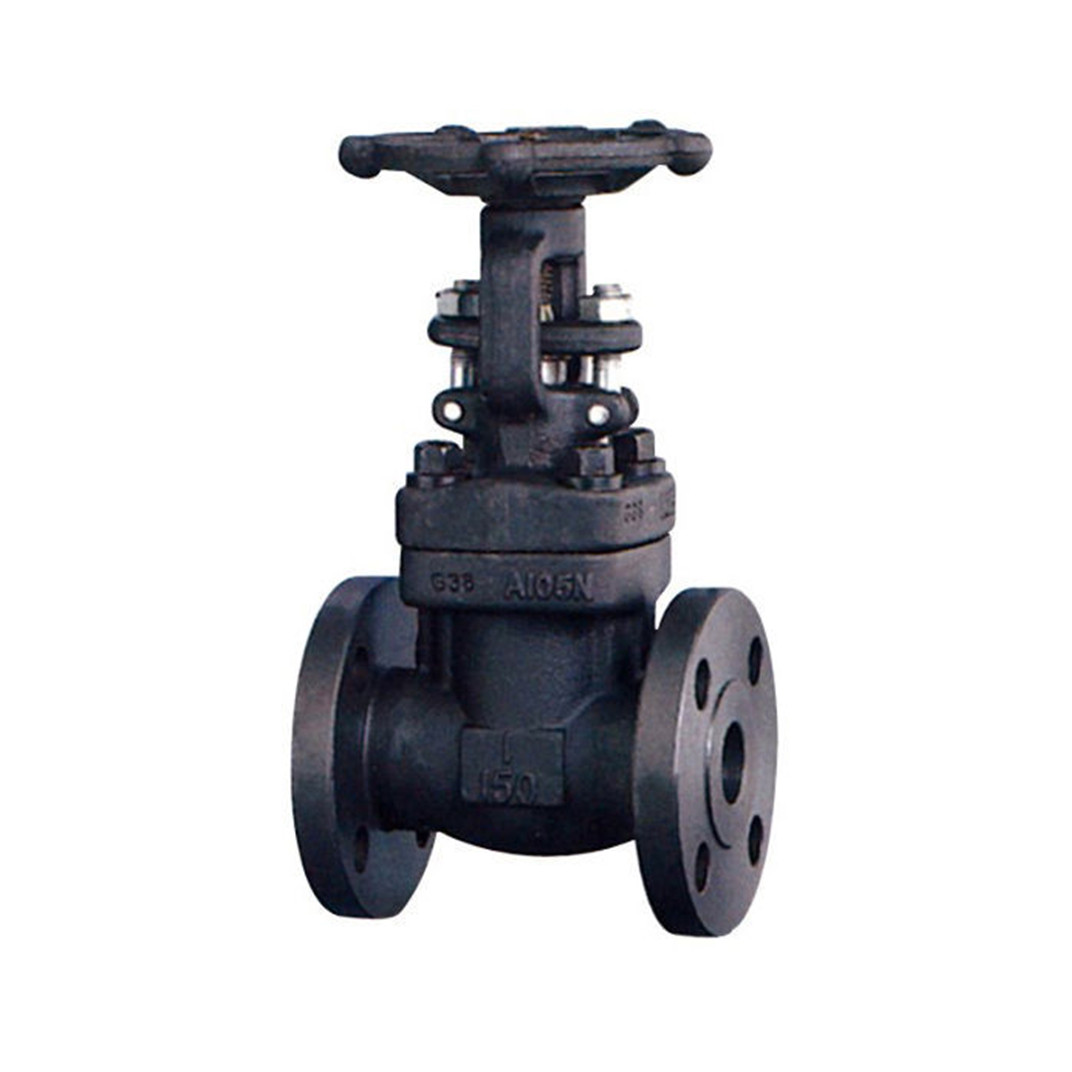

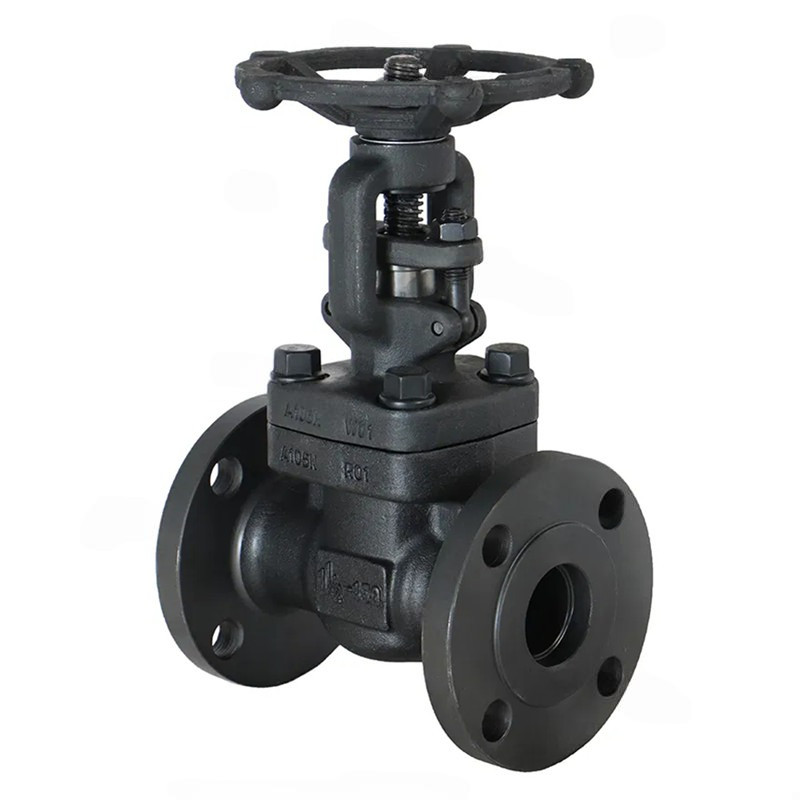

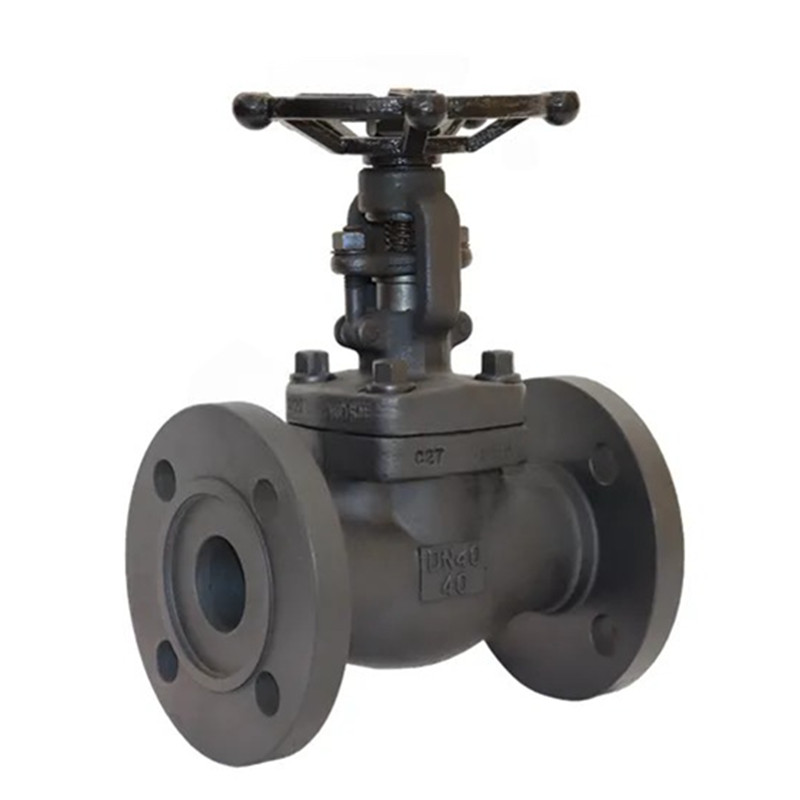

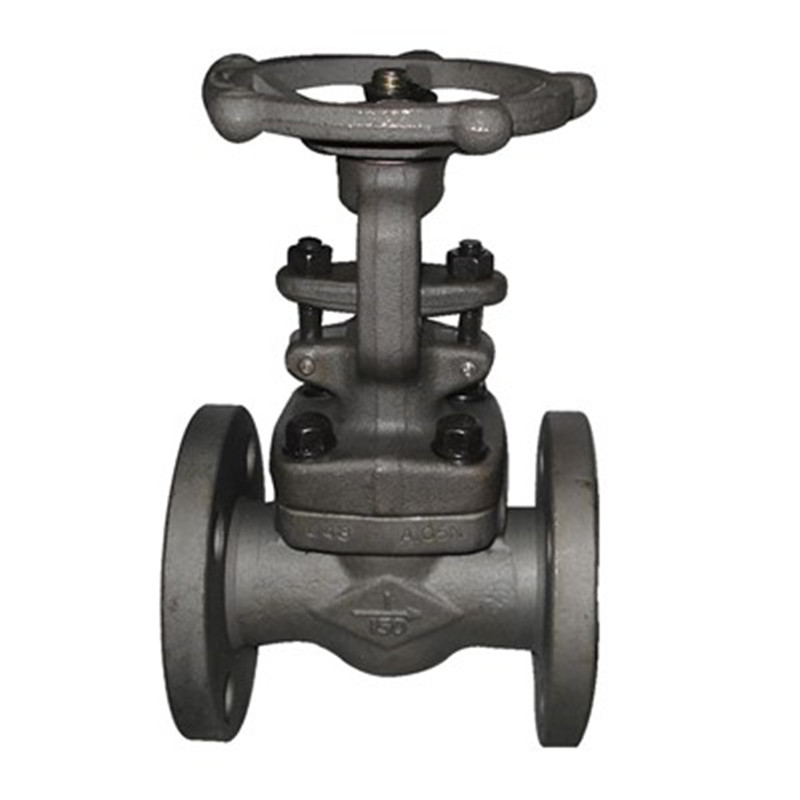

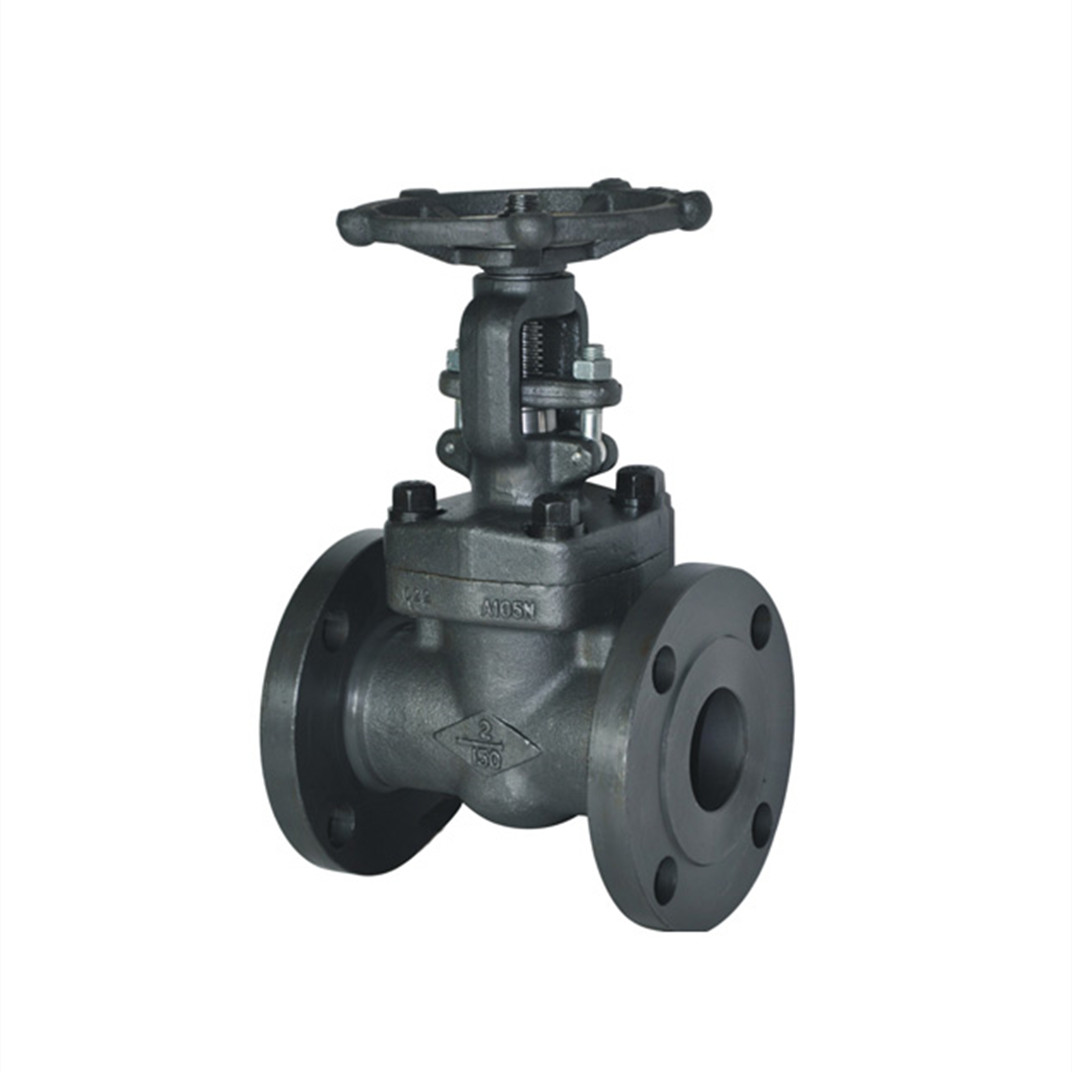

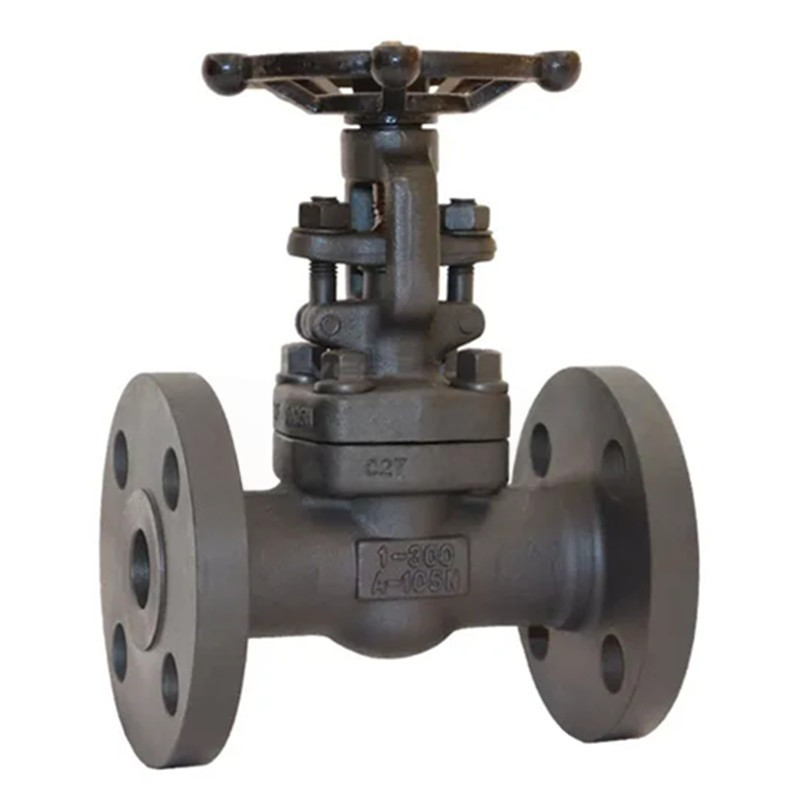

Válvula de flange de aço forjado integrado

Joepai Durável A válvula de flange forjada integrada é um tipo de válvula de porta com uma conexão de flange, que é o método de conexão mais comum. As válvulas da porta do flange são estáveis e confiáveis quando usadas em pipelines, para que sejam frequentemente usadas em tubulações de alta pressão.

Enviar consulta

Descrição do produto

O componente de abertura e fechamento da válvula de flange de aço forjado avançado de Joepai é a porta e a direção do movimento da porta é perpendicular à direção do fluido. A válvula da porta só pode ser totalmente aberta e totalmente fechada e não pode ser ajustada ou acelerada. A válvula da porta possui duas superfícies de vedação e a válvula de porta de modo mais usada possui duas superfícies de vedação que formam uma forma de cunha. O ângulo da cunha varia com os parâmetros da válvula, geralmente 50 graus e 2 ° 52 'quando a temperatura média não é alta. O portão de uma válvula de portão de cunha pode ser feito como um todo, chamado portão rígido; Também pode ser transformado em um portão que pode produzir leve deformação para melhorar sua processabilidade e compensar o desvio do ângulo da superfície de vedação durante o processamento. Este tipo de portão é chamado de portão elástico.

Recursos do produto:

Tamanho: 1/2 ''-2 '' (DN15 ~ DN50)

Classificação de pressão: 150lb-600lb/pn16 ~ pn100/10k ~ 60k)

Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Temperatura adequada: -29ºC ~ 429ºC.

Médio adequado: água, vapor, petróleo e gás natural etc.

Padrões de produtos:

Projeto e fabricação conforme: API602, BS5352, ANSI B16.34

Dimensão soldada do soquete em conformidade com ANSI B16.11, JB/T1751

Dimensão das extremidades do parafuso em conformidade com Ansi B1.20.1, JB/T7306

Butt-Welled em conformidade com ANSI B16.25, JB/T12224

O flange termina em conformidade com Ansi B16.5, JB79

Teste e inspeção em conformidade com: API598, GB/T13927, JB/T9092

Aplicação do produto

A válvula de porta de flange de aço forjada integrada é adequada para oleodutos em várias condições de trabalho, como petróleo, produtos químicos, farmacêuticos, fertilizantes e indústrias de energia, com pressões nominais que variam de 4,0 megapascais a 10,0 megapascais (1 megapascal = 10 quilogramas) e temperaturas de trabalho de 29 a 600 agradáveis. Ele não pode ser usado para cortar ou conectar mídia de tubulação e não pode ser ajustado ou acelerado. A mídia aplicável inclui água, óleo, vapor, mídia ácida, etc.

Especificações de material padrão

NÃO.	Nome da peça	CS para ASTM	Quanto a ASTM	Ss para ASTM
		Tipo A105	Tipo F22	Tipo F304 (L)		Tipo F316 (L)
1	Corpo	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	Anel do assento	A276 420	A276 304	A276 304 (L)		A276 316 (L)
3	Cunha	A276 410 e 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	Tronco	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	Junta	SS + grafite ondulado		SS + PTFE
6	Capô	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	Parafuso do capô	A193 B7	A193 B16	A193 B8		A193 B8M
8	Alfinete	A276 420		A276 304
9	Glândula	A276 410		A182 F304 (L)		A182 F316 (L)
10	Glândula Eyebolt	A193 B7	A193 B16	A193 B8		A193 B8M
11	Flange da glândula	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	Porca da glândula	A193 2H	A194 4	A194 8		A194 8m
13	Jargo noz	A276 410
14	H.W. Porca de trava	A194 2H	A194 4	A194 8		A194 8m
15	Placa de identificação	Ss
16	Roda de mão	A197
17	Junta com suporte	A473 431
18	Embalagem de haste	Grafite flexível			Ptfe
Meio adequado		W.O.G. etc.	W.O.G. etc.		Hno3ch3ooh etc.
Temperatura adequada		-29 425	-29 550		-29 180

Nota: Outros materiais estão disponíveis mediante solicitação.

Dimensões (mm) e pesos (kg)

Válvula de porta final flangeada 150 lb ~ 600lb

NPS			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (aberto)	150.300		158	169	197	236	246	283
H (aberto)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Pesos	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1
