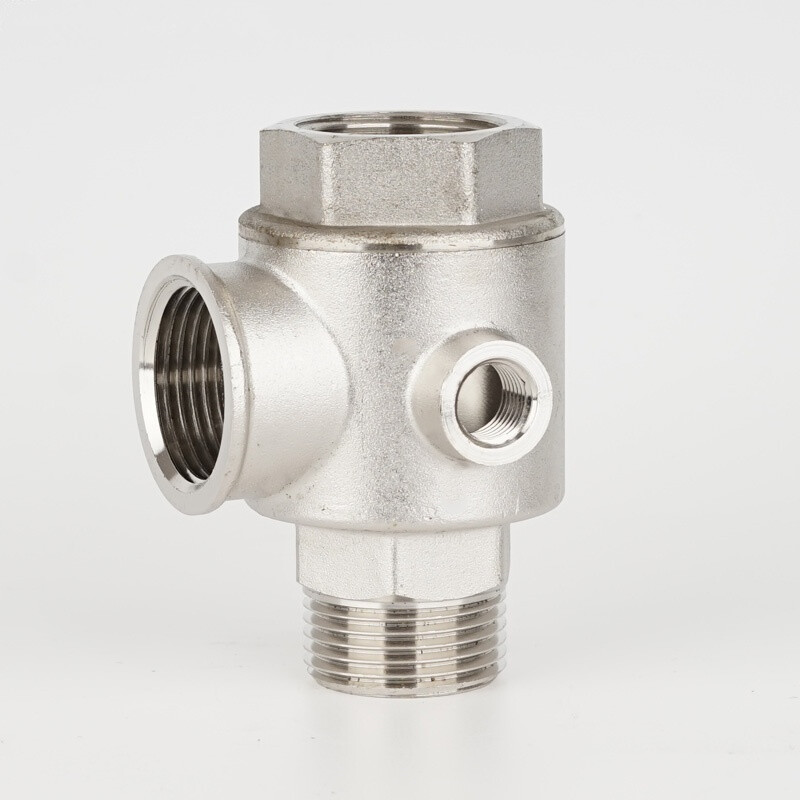

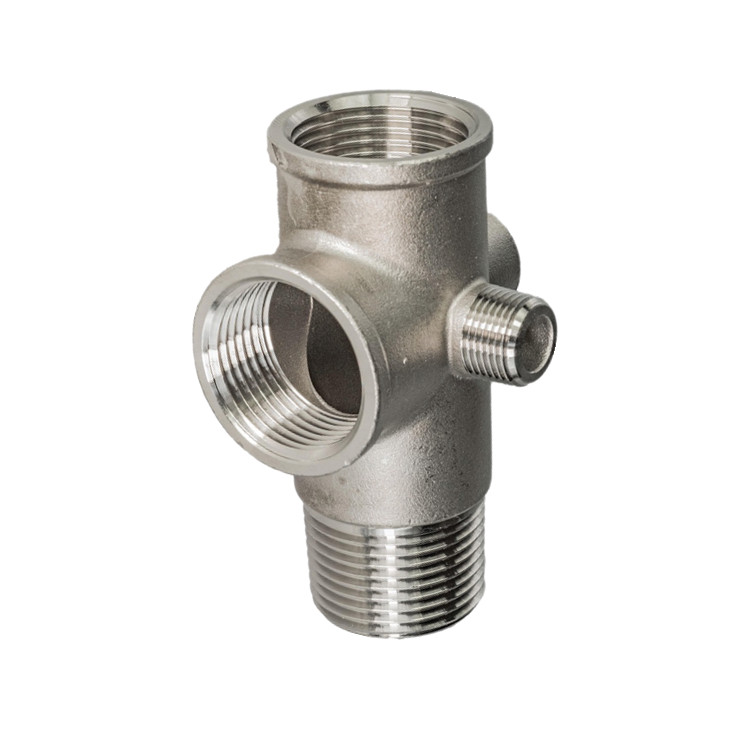

Válvula de retenção de 5 vias em aço inoxidável

A válvula de retenção de 5 vias em aço inoxidável é uma válvula compacta que integra uma função de válvula de retenção com múltiplas interfaces de instrumentos.  Além dos sistemas de bombeamento, esse design altamente integrado e que economiza espaço também é adequado para muitos outros sistemas de fluidos que exigem prevenção de refluxo e monitoramento de pressão centralizado.  Por exemplo, em tubulações de transporte de fluidos nas indústrias química, petrolífera, farmacêutica e de processamento de alimentos, evita a mistura acidental ou o refluxo de fluidos entre diferentes meios ou seções de processo, e as interfaces integradas facilitam a instalação de manômetros e sensores para monitoramento centralizado; nos circuitos de óleo hidráulico de máquinas de engenharia, equipamentos metalúrgicos e máquinas de moldagem por injeção, garante o fluxo unidirecional de óleo hidráulico, estabiliza a pressão do sistema e protege os componentes principais, como bombas; seu design compacto é ideal para espaços limitados dentro do equipamento.

Recursos do produto

A válvula de retenção de 5 vias em aço inoxidável, também chamada de válvula de retenção de cinco portas, válvula anti-retorno, com base em sua funcionalidade integrada, aumenta significativamente a resistência à corrosão, a resistência e os níveis de higiene através do uso de aço inoxidável, ampliando assim sua gama de aplicações. Embora mantenha a função "válvula de retenção + interface multiporta", torna-se mais durável e mais limpo. As vantagens do núcleo da válvula de retenção de 5 vias produzida pela Joepai incluem:

Excelente resistência à corrosão: Ela pode resistir à corrosão causada por vapor, ácidos e bases fracos, vários produtos químicos e ambientes de água do mar, oferecendo uma vida útil muito superior à das válvulas de latão.

Alta resistência e durabilidade: Ele pode suportar pressões mais altas do sistema (geralmente PN16/PN25 e até PN40 ou superior) e picos de pressão.

Desempenho higiênico superior: A superfície lisa evita o crescimento bacteriano e é fácil de limpar e desinfetar. Com polimento espelhado ou tratamento de polimento eletrolítico, pode atender aos padrões sanitários ou de qualidade alimentar.

Ampla faixa de temperatura: Adequado para vapor de alta temperatura ou mídia de baixa temperatura.

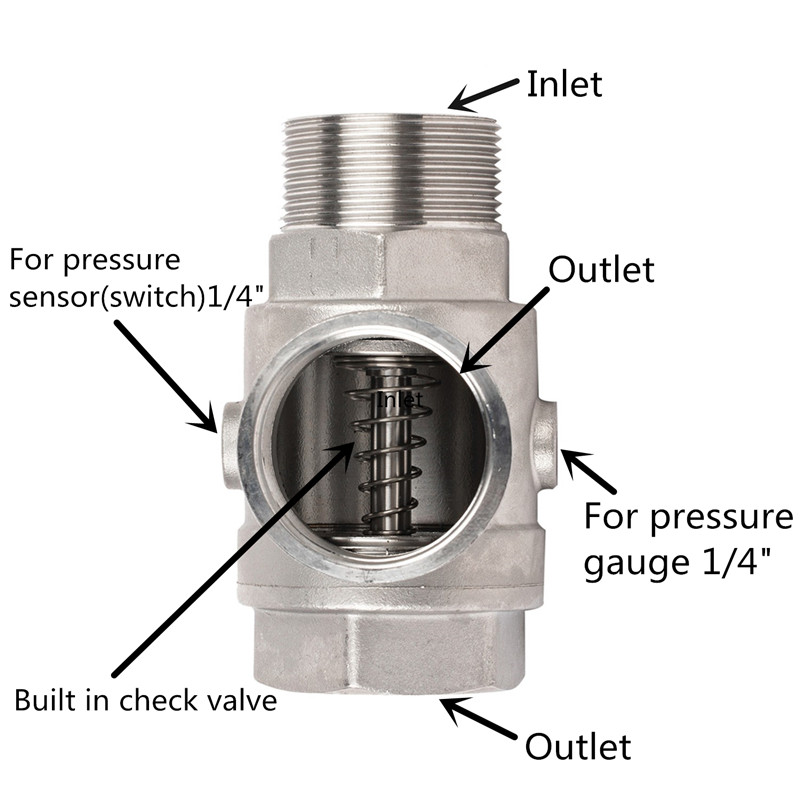

Descrição da interface

A válvula de retenção de cinco vias possui 5 portas; a seguir está uma breve descrição da aplicação de cada porta.

Materiais das peças principais

Corpo: Aço Inoxidável Fundido ASTM A 351 CF8 / SS 304; Aço Inoxidável ASTM A 351 CF8M / SS 316;

Disco: Aço Inoxidável Fundido ASTM A 351 CF8 / SS 304; Aço Inoxidável ASTM A 351 CF8M / SS 316;

Haste: Aço Inoxidável 304/316

Mola: Aço Inoxidável 304/316

Anel de vedação: Viton

Especificações Técnicas

Diâmetro nominal: 1"~2" (DN25 a DN50)

Pressão nominal: PN16 a PN25 (1,6 MPa ~ 2,5 MPa)

Temperatura de trabalho: -20°C a 232°C

Padrão rosqueado:BSP(G),BSPT(Rc),NPT

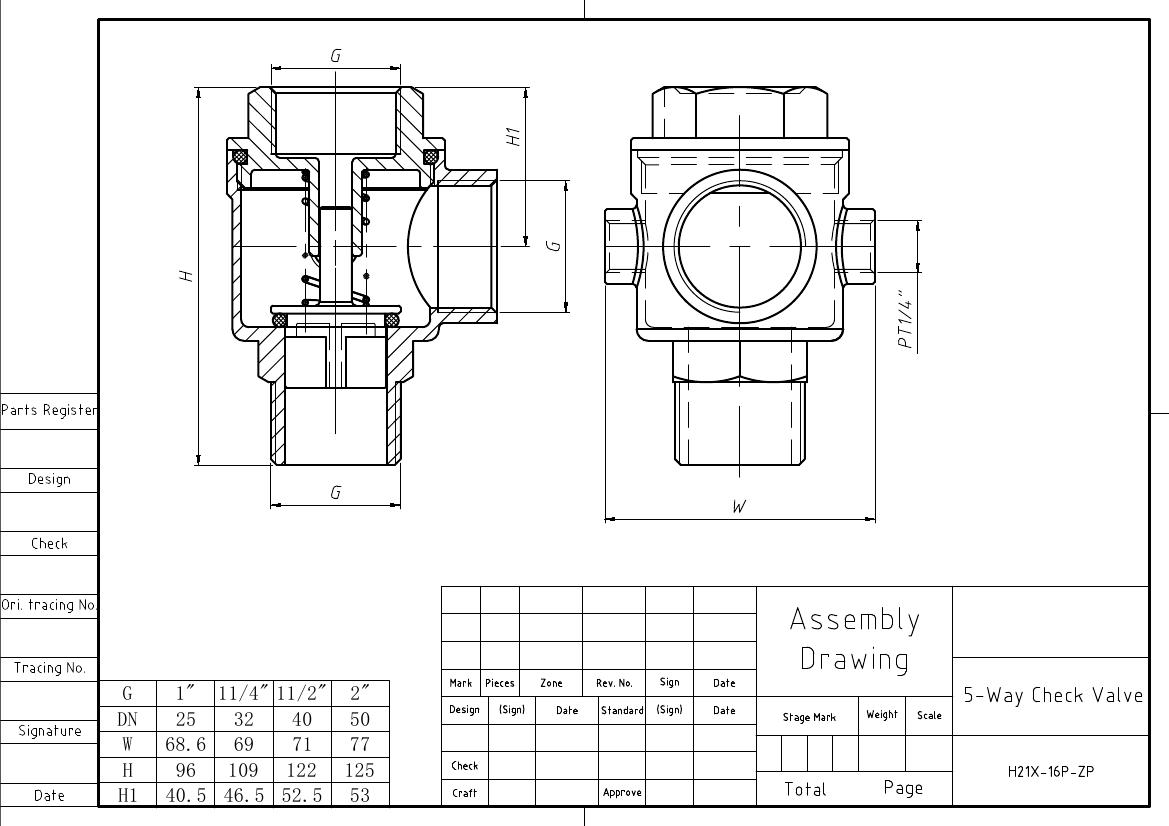

Desenho

A personalização com base nos designs fornecidos é suportada.

Por que escolher a válvula de retenção de 5 vias em aço inoxidável?

A escolha de uma válvula de retenção integrada de 5 vias em aço inoxidável é crucial porque ela aborda sistematicamentequatro pontos problemáticos principaisde instalações separadas tradicionais, permitindo uma maiorcompacto, confiável, econômico e profissionalprojeto de sistema fluido.

Projeto integrado:Um único corpo de válvula substitui todos os componentes separados, economizando até 70% do espaço de instalação e resultando em uma unidade de bomba ou gabinete de equipamento limpo e modular.

Pontos de conexão minimizados:Vários pontos de vazamento potenciais são integrados em um único corpo de válvula por meio de usinagem e testes de precisão, reduzindo significativamente o risco de vazamentos na fonte.

Pronto para instalar e fácil de manter:Todas as conexões funcionais são concluídas com uma única instalação, economizando pelo menos 50% do tempo de instalação. Em caso de falha, apenas o corpo da válvula integrado único precisa ser substituído, resultando em uma manutenção altamente eficiente.

Atualização abrangente com material de aço inoxidável:Resistente à corrosão, de alta resistência e altamente limpa, ela pode lidar com condições de trabalho exigentes, como aquelas em sistemas alimentícios, químicos, marítimos e de alta temperatura, atualizando a válvula de um componente de uso geral para um componente crítico de alto desempenho.
