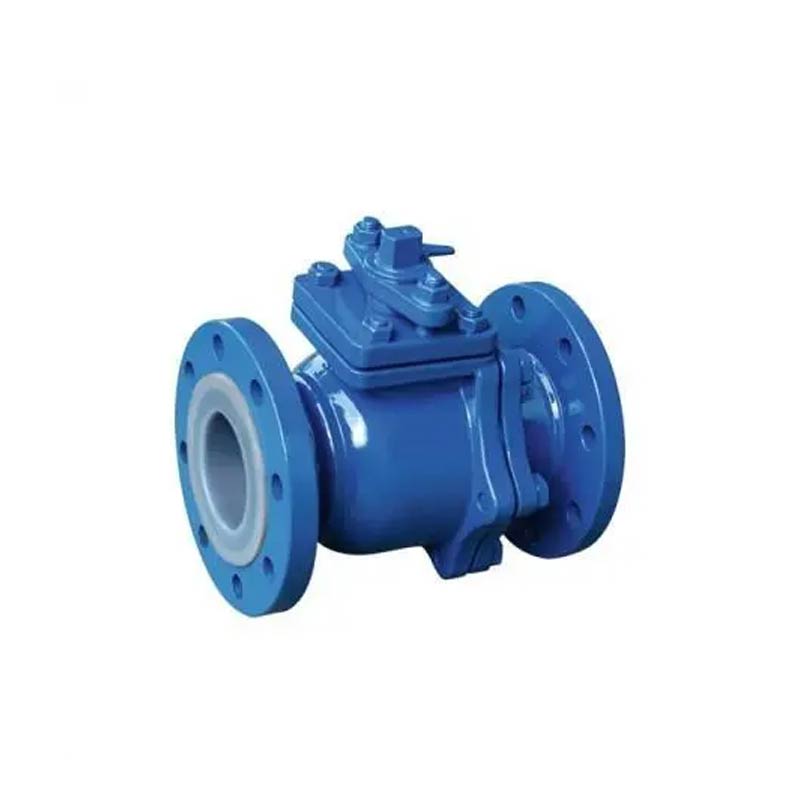

As válvulas de esfera revestidas com PTFE-PFA de aço fundido duráveis JOEPAI PN16 e o plugue são iguais tipo de válvula, mas por outro lado, o acessório de abertura/fechamento da A válvula esférica é uma esfera com orifício circular, que gira junto com o haste para conseguir a abertura e fechamento da válvula
Implementar monitoramento completo da qualidade do processo, meticuloso e abrangente
testando!
Um controle interno eficiente de custos reduz despesas e beneficia os clientes!
Linha de produção avançada, estoque suficiente, prazo de entrega reduzido!
1. As válvulas esféricas 2PC revestidas com PTFE-PFA PN16 possuem alta estabilidade química e podem ser
usado em qualquer outro meio severamente corrosivo, exceto para fusíveis de metais alcalinos
e elementos F
2. adota uma estrutura de esfera de deriva de diâmetro total para garantir vazamento zero
fechamento da válvula em toda a faixa de pressão, e também é usado
para manutenção de dutos
3. A combinação de hastes esféricas de abertura e fechamento para peças fundidas de válvulas
elimina impacto e pressão, garantindo uma utilização segura
4. A estrutura compacta e razoável e a câmara de lúmen mínima reduzem o
retenção do meio. Combinado com tecnologia de moldagem especial, o
a superfície de vedação é delicada e perfeita. E use gaxeta de PTFE para garantir zero
vazamento da válvula
5. Estruturas de duas e três peças são adequadas para vários dutos
sistemas e condições de trabalho. A válvula esférica de três peças separa o
corpo da válvula de ambos os lados, permitindo rápida substituição e manutenção
PROJETO DE HASTE À PROVA DE EXPLOSÃO

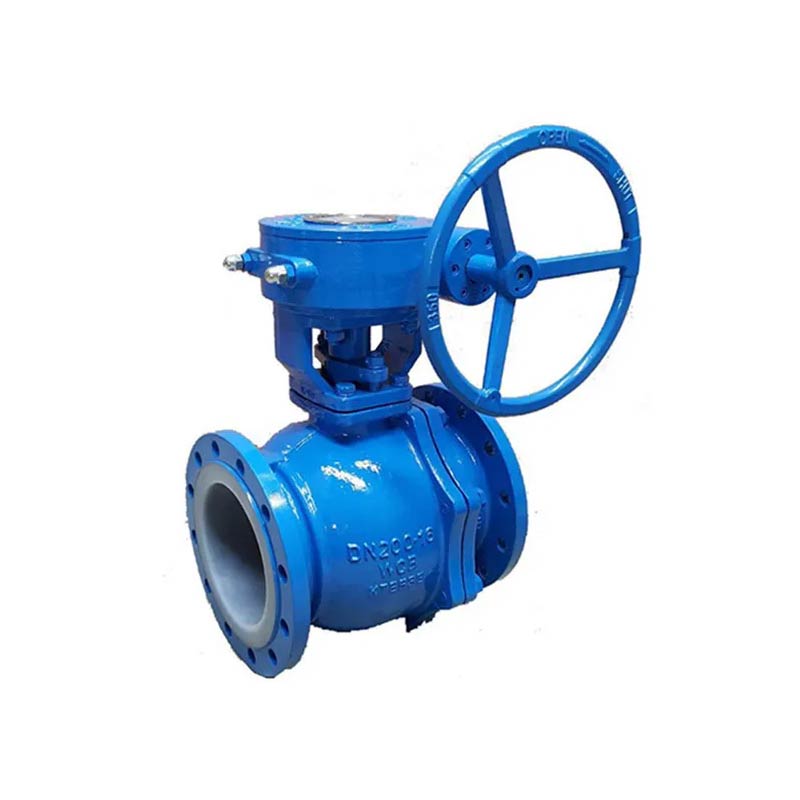

OPERAÇÃO DA ALAVANCA / DISPOSITIVO DE BLOQUEIO / OPERAÇÃO DA ENGRENAGEM
CORPO DE FUNDIÇÃO DE INVESTIMENTO
PADRÃO DE MATERIAL: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nome/Material | WCB | CF8 | CF3 | CF8M | CF3M |
| Corpo | WCB | CF8 | CF3 | CF8M | CF3M |
| Bola/haste | WCB | CF8 | CF3 | CF8M | CF3M |
| Forrado | FEP/PFA/PO/PTFE | ||||
| Assento | PTFE / RPTFE | ||||
| Parafuso/Porca | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Padrão de design e fabricação | HG/T3704, GB/T12237 | API 6D | ||
| Padrão de Dimensão FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Padrão de flange | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Padrão de inspeção e teste | HG/T13927, JB/T9092 | API 598 | ||
| Diâmetro normal | DN15~DN350 | 1/2”~14” | ||
| Pressão normal | 1,0 MPa | 1,6 MPa | 150 libras | |
| Pressão de teste | Teste de casca | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Teste de alta pressão | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Teste de baixa pressão | 0,6MPa | 0,6MPa | 0,6MPa | |
| Faixa de temperatura | FEP:-29°C~120°C, PFA:-29°C~180°C, PTFE:-29°C~150°C | |||
| Meio aplicável | Meio de corrosão forte: ácido clorídrico, ácido nítrico, Ácido fluorídrico, cloro líquido, ácido sulfúrico e água régia etc. | |||
| DN (mm | PNS (polegadas) | L | D | D1 | D2 | f | b | Z-Φd | Fazer | H |
| PN1,0MPa/1,6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 12/08-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 23/12/26 | 240 | 380 |
