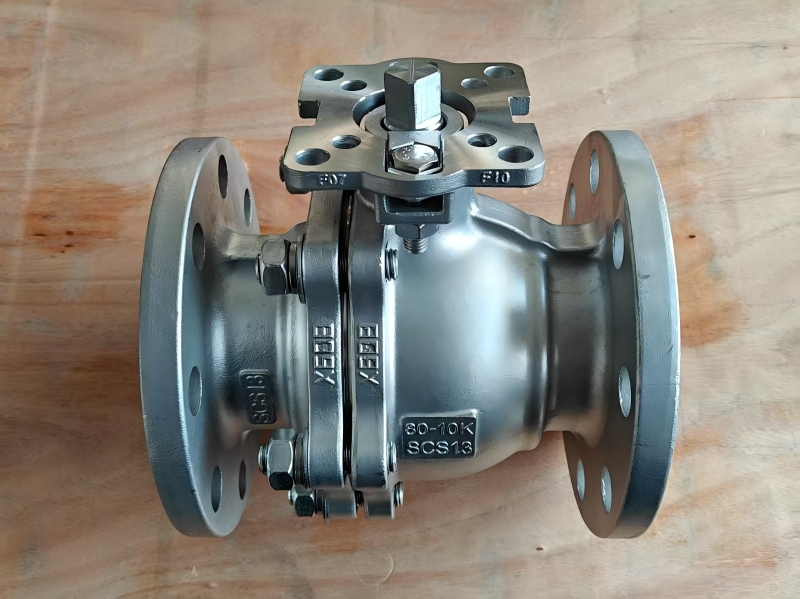

Em sistemas de dutos industriais,Válvulas de esfera flangeadase válvulas de gaveta flangeadas são válvulas comumente usadas, mas sua principal diferença está no elemento de fechamento: a válvula esférica utiliza uma esfera como parte de fechamento, que gira 90 graus em torno da linha central da válvula para abrir ou fechar a tubulação. Entre eles, a Válvula Esfera Flange JIS, projetada e fabricada de acordo com os Padrões Industriais Japoneses (JIS), é amplamente utilizada para diversos meios, como água, óleo, vapor, produtos químicos e gás natural, devido à sua estrutura compacta, vedação confiável e fácil operação, atendendo a diversos requisitos de condições de trabalho.
A válvula esférica flangeada JIS consiste principalmente em componentes principais, como corpo da válvula, castelo, esfera, haste, sede e anel de vedação. Seu principal princípio de funcionamento é: ao girar a haste, a esfera é girada 90 graus, alinhando ou perpendicularizando o furo da esfera com a tubulação para permitir ou bloquear o fluxo do meio. Um anel de vedação elástico é usado entre a sede e a esfera, obtendo vedação bidirecional através da pré-carga da mola e da pressão do meio. A haste apresenta um design à prova de explosão e é equipada com uma estrutura de compressão automática da gaxeta, garantindo confiabilidade de vedação a longo prazo. Além disso, a injeção de lubrificante entre as superfícies de vedação forma uma película de óleo, que não apenas melhora a vedação, mas também reduz significativamente o torque operacional.
JOEPAI, um fabricante profissional otimizou a válvula esférica flangeada JIS com base em anos de experiência técnica:
1. Assento de vedação de lábio duplo: Melhora o desempenho de vedação, amplia a gama de meios aplicáveis e reduz o torque operacional.
2. Design da haste à prova de explosão: uma estrutura carregada na parte inferior evita que a haste seja ejetada sob pressão e uma bucha guia de PTFE incorporada reduz o atrito para uma operação mais suave.
3. Design à prova de fogo e antiestático: está em conformidade com os padrões API 607 para maior segurança; um design opcional de plataforma alta permite a montagem direta de atuadores.
Projeto e Fabricação: JIS B2071, BS5351
Dimensões face a face: JIS B2002
Flanges de conexão: JIS B2212, B2214
Teste e inspeção: JIS B2003
Padrão de segurança contra incêndio: API 607
| Item | Descrição |
| Modelos Comuns | Q41, Q47, etc. |
| Materiais do corpo | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, etc. |
| Faixa de tamanho | DN15 – DN350 (½” – 14”) |
| Faixa de pressão | 5K, 10K, 20K, 63K |
| Faixa de temperatura | -29°C ~ 350°C (dependendo dos materiais) |
| Métodos de atuação | Manual, Engrenagem, Elétrico, Pneumático |
Para garantir o desempenho e a vida útil da válvula, siga estas etapas durante a instalação:
Limpe a tubulação antes da instalação para garantir que não restem corpos estranhos.
Verifique as marcações da válvula e realize testes completos de abertura/fechamento.
Alinhe os flanges da válvula com os flanges da tubulação e aperte os parafusos uniformemente.
Atuadores (por exemplo, pneumáticos, elétricos) devem ser instalados na orientação especificada.
Opere a válvula várias vezes após a instalação para confirmar uma operação suave e não vinculativa.
Realize testes de desempenho de vedação de acordo com os requisitos da tubulação.
Para mais detalhes sobreVálvula de esfera com flange JISespecificações, preços e soluções personalizadas, entre em contato conosco para suporte de seleção profissional e documentação técnica. Fornecemos válvulas em conformidade com JIS, API, DIN e outras normas, e podemos recomendar a configuração de válvula mais adequada e econômica com base em suas condições específicas de trabalho.
