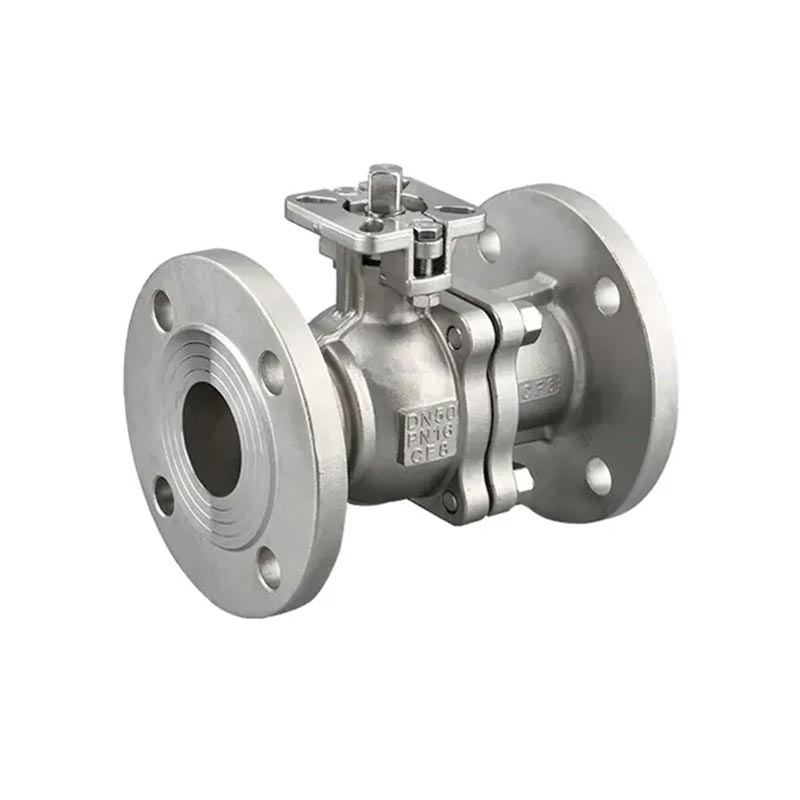

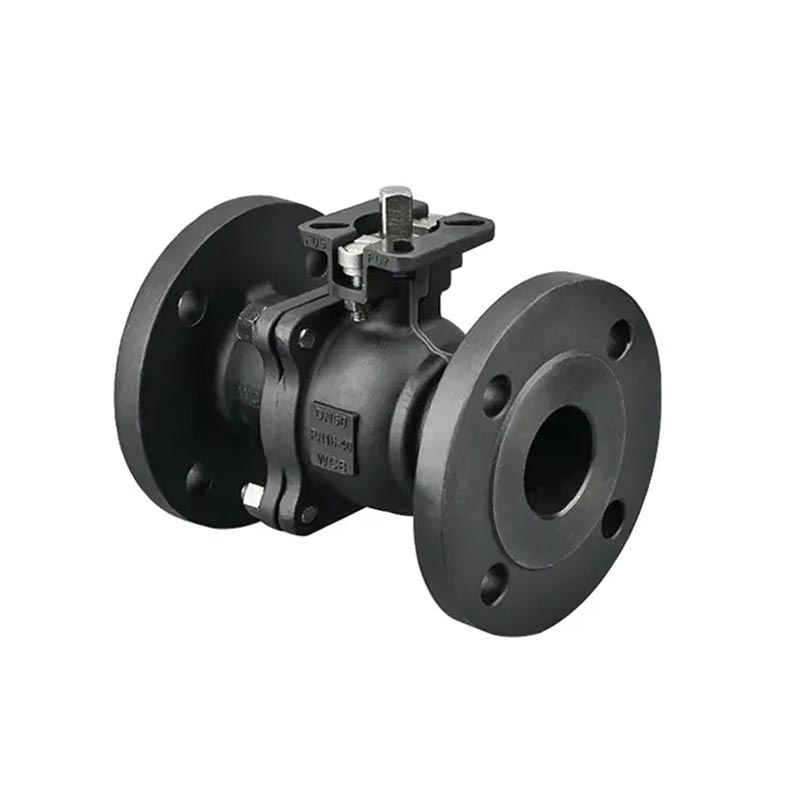

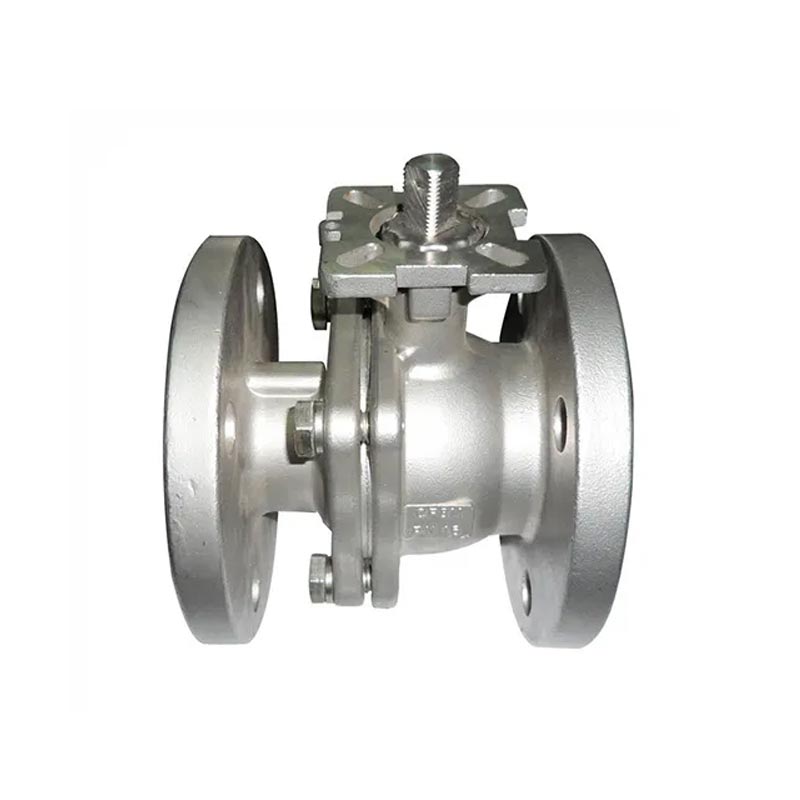

A válvula esférica flangeada de aço carbono JOEPAI 2PC com flange superior ISO5211 para atuador adota uma estrutura compacta e um design de núcleo flutuante. A superfície de vedação entre a esfera e o a sede da válvula veda automaticamente sob pressão e com um carbono resistente corpo da válvula de aço, possui bons dados em rolamento de pressão, resistência ao desgaste, resistência à corrosão, etc. É amplamente utilizado em indústrias como petróleo, gás natural, produtos químicos, usinas de energia e tratamento de água. Com com mais de dez anos de experiência na fabricação de válvulas de esfera, Qiaopai adota CNC usinagem de precisão, cinco pontos de verificação de inspeção de qualidade e um digital sistema de rastreamento de processos para obter rastreabilidade de fábrica, desempenho estável, e correspondência precisa com os padrões do cliente para cada válvula de esfera. Múltiplo padrões como DIN, ANSI, JIS, etc. estão disponíveis para atender às necessidades personalizadas necessidades de aquisição de clientes globais.
Padrão de projeto: ASME B16.34
Flange final: DIN2633 PN16
Cara a cara:BS EN558-1 DIN3202 F4/F5
Inspeção e testes:API598/EN 12266
Refinarias, plantas petroquímicas, petróleo bruto e transporte de petróleo acabado
sistemas
Gasodutos de gás natural de longa distância, regulação da pressão do gás urbano
estações
Sistemas de controle de processos químicos
Transporte de vapor em alta temperatura, sistemas de circulação térmica
Caldeiras industriais, controle de segurança de vasos de pressão
Fabricação de papel, metalurgia, farmacêutica, tratamento de água industrial e
outras indústrias
MATERIAL: AÇO CARBONO WCB/DIN1.0619
AÇO INOX 304/1.4308
AÇO INOX 316/1.4408
Pressão de trabalho:DN15~DN50 PN40;DN65~DN100 PN16
Porto completo
Haste nua com almofada de montagem direta ISO5211 (flange superior)
Design de haste à prova de explosão
Dispositivo antiestático
Dispositivo de bloqueio
Operação: Manual ou Atuador
Fundição de investimento
Temperatura de trabalho:-20℃~150℃
Meio adequado: água, óleo, gás
Aprovada a certificação do sistema de gestão da qualidade ISO 9001
Está em conformidade com os padrões de segurança CE UE
A certificação coreana KC é aplicável ao mercado Ásia-Pacífico
Cada válvula esférica flangeada de aço carbono 2PC passou no teste de alta pressão e no teste de estanqueidade ao ar
Processamento CNC de precisão, erro de dimensão chave ≤ 0,01 mm
Todas as matérias-primas são analisadas pela composição química do espectrômetro
Estrutura opcional de baixa temperatura (com pescoço de válvula estendido)
Estrutura configurável antiestática e à prova de fogo
Haste operacional estendida, tratamento de revestimento especial (como ENP, FBE)
Suporte ao processamento OEM e personalização de embalagens

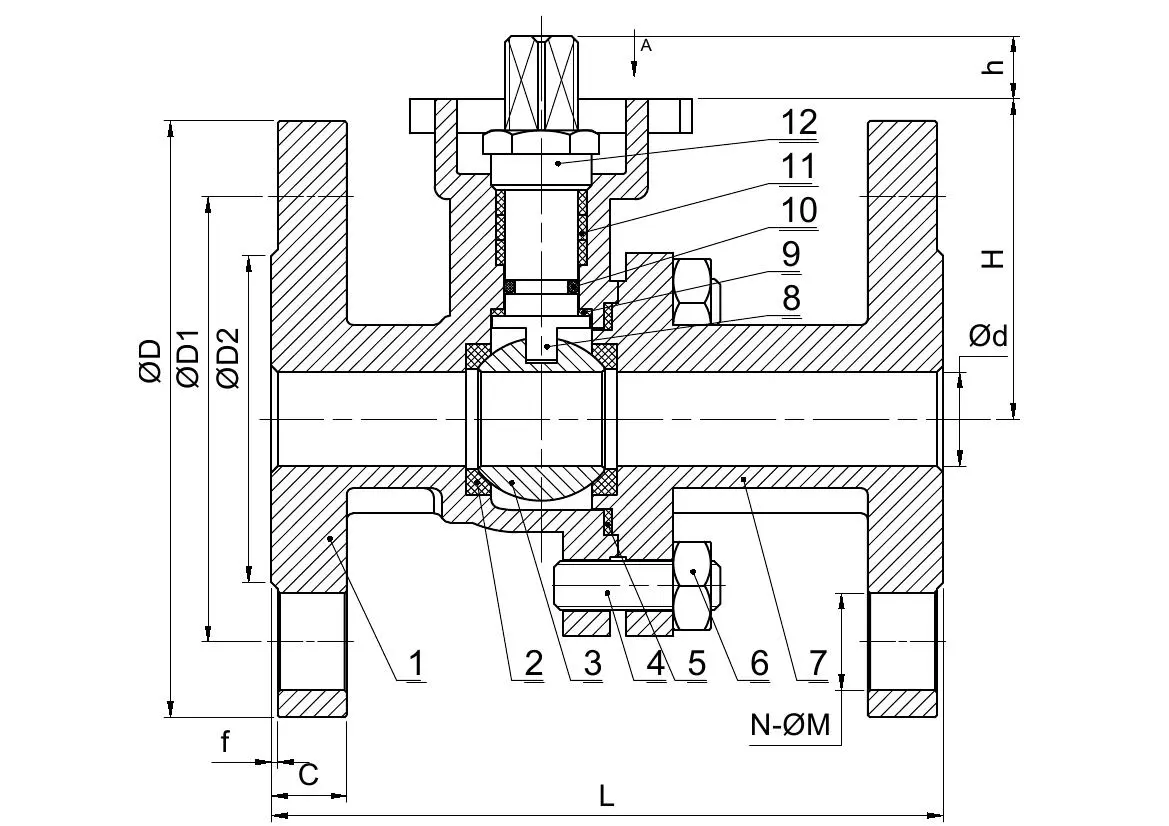

| 1 | Corpo | WCB/CF8/CF8M | 7 | Boné | WCB/CF8/CF8M |
| 2 | Assento | PTFE | 8 | Tronco | SS304/SS316 |
| 3 | Bola | SS304/SS316 | 9 | Almofadas de impulso | PTFE |
| 4 | Parafuso | SS/SS316 | 10 | Anéis de vedação | Viton |
| 5 | Junta | PTFE | 11 | Embalagem | PTFE |
| 6 | Noz | SS/SS316 | 12 | Glândula | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | NM | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
