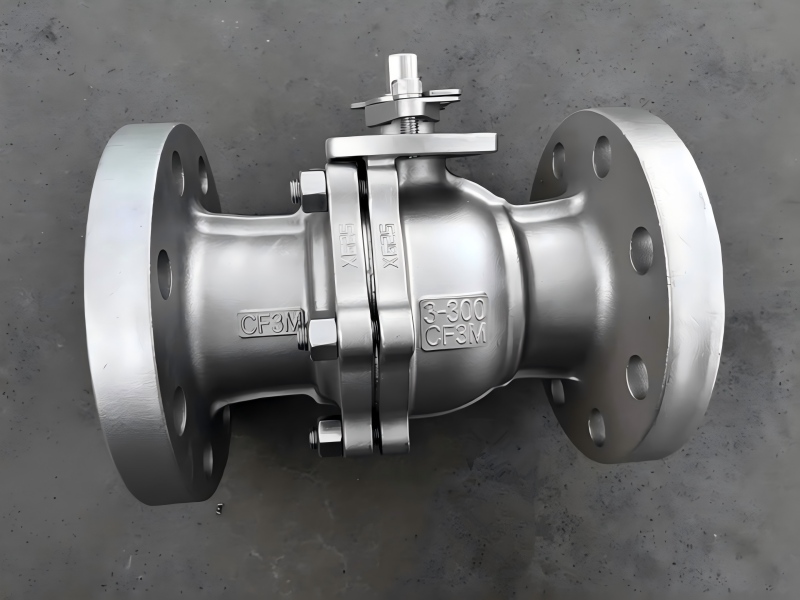

Válvula de esfera de aço inoxidávelos corpos normalmente usam aço inoxidável duplex SS304, SS304L, SS316, SS316L, SS2205 (S31803) e SS2507 (S32750). As sedes das válvulas são feitas principalmente de materiais poliméricos de alto peso molecular, como PTFE (politetrafluoroetileno), PPL (poli-p-fenileno) ou PEEK (polieteretercetona), oferecendo bom desempenho de vedação. São utilizados em tubulações para transporte de meios gasosos ou líquidos, com atuação manual, sem-fim, pneumática, elétrica ou hidráulica.
Durante uma inspeção de manutenção de rotina em uma refinaria costeira, os técnicos descobriram finas rachaduras no corpo da válvula esférica de uma tubulação que transportava um meio contendo cloro. Os testes revelaram que se tratava de corrosão sob tensão por cloreto. Esta válvula, que estava em uso há menos de três anos, quase causou um grave acidente de segurança.
Este é um risco real que a indústria petroquímica pode enfrentar na seleção de válvulas, e a escolha do material e da solução de vedação adequados é a primeira linha de defesa contra tais perigos. Este artigo partirá das condições especiais de operação da indústria petroquímica e explicará detalhadamente como selecionar cientificamente válvulas esfera de aço inoxidável.
Na indústria petroquímica, os meios muitas vezes apresentam fortes propriedades corrosivas, características de alta temperatura e alta pressão, e um único “aço inoxidável” não é suficiente para garantir a segurança. Diferentes válvulas esfera de aço inoxidável têm seus limites de aplicação específicos e a seleção incorreta do material pode levar a consequências catastróficas. A seguir está uma análise da resistência à corrosão de diferentes materiais de aço inoxidável:
Aço Austenítico (série 304/316): A principal diferença entre SS304 e SS304L é o teor de carbono; O SS304L possui menor teor de carbono, o que confere ao SS304L melhor resistência à corrosão após a soldagem. SS316 e SS316L contêm molibdênio （Mo）, que melhora a resistência à corrosão, especialmente contra cloretos. A chave para a seleção é considerar o conteúdo de íons cloreto e a acidez do meio, bem como a necessidade de resistência à corrosão intergranular após a soldagem (selecionar tipos L).
Aço Inoxidável Duplex (Série 2205/2507): SS2205 (S31803) e SS2507 (S32750) contendo altos níveis de cromo, níquel e molibdênio, oferecendo resistência superior e resistência à corrosão. O principal critério de seleção é abordar a corrosão sob tensão por cloreto (SCC), um risco típico na indústria petroquímica e para aplicações que exigem maior resistência ou capacidade de pressão.
Comparação de desempenho de materiais:
| Tipo de material | Nota Típica | Resistência à fissuração por corrosão sob tensão de cloreto | Faixa de temperatura aplicável | Principais cenários de aplicação |
| Austenítico Padrão | 304/L | Fraco | -196°C a 400°C | Sistemas gerais de água, vapor e ar |
| Austenítico aprimorado com molibdênio | 316/L | Médio | -196°C a 400°C | Água do mar, meios contendo cloreto, ambientes ácidos fracos |
| Aço Duplex Padrão | 2205 | Forte | -50°C a 300°C | Meios petroquímicos contendo cloreto, água produzida por petróleo e gás |
| Aço Super Duplex | 2507 | Extremamente forte | -50°C a 300°C | Cloretos de alta concentração, ambientes ácidos fortes |
Se a seleção do material é a primeira linha de defesa para válvulas, então o sistema de vedação é a última linha de defesa para garantir “vazamento zero”. Na indústria petroquímica, o vazamento não significa apenas perda de material, mas também pode levar a acidentes ambientais e de segurança.
Nosso sistema de vedação multicamadas oferece soluções personalizadas para diferentes condições operacionais:
Primeira camada: Tecnologia de vedação do núcleo: Usando PTFE reforçado, PPL ou PEEK e outros materiais poliméricos, a solução de vedação mais adequada é selecionada com base nas características do meio. O material PPL pode suportar altas temperaturas acima de 290°C por longos períodos, resolvendo o problema de "fluxo frio" do PTFE tradicional.
Segunda Camada: Projeto de Reforço Estrutural: As válvulas de esfera flutuantes dependem da pressão do meio para obter vedação auto-apertada; as válvulas de esfera fixa usam um design de efeito de pistão duplo (DPE), utilizando a pressão do sistema para aumentar o efeito de vedação. As sedes especiais das válvulas com carga elástica compensam automaticamente o desgaste, mantendo a eficácia da vedação a longo prazo.
Terceira Camada: Sistema de Segurança contra Incêndio: Projeto à prova de fogo em conformidade com os padrões API 607/6FA. Quando a vedação macia queima devido a um incêndio, a estrutura de vedação secundária metal-metal se engata automaticamente para evitar vazamentos catastróficos. Um dispositivo antiestático também está incluído para conduzir eletricidade estática ao solo.
Quarta Camada: Mecanismo de Segurança de Emergência: A estrutura da haste anti-explosão garante que a haste da válvula não seja ejetada sob pressão anormal; a função automática de alívio de pressão da cavidade evita o acúmulo de pressão causado pela expansão térmica do meio.
A verdadeira confiabilidade baseia-se em rígidos padrões de fabricação e em um sistema de controle de qualidade. Nossoválvulas de esfera de aço inoxidávelpassam por vários estágios de controle de qualidade, desde matérias-primas até produtos acabados, garantindo que cada válvula atenda ou exceda os padrões da indústria. Adesão rigorosa aos padrões: O design e a fabricação do produto aderem estritamente aos padrões internacionais, como API 6D, API 608 e ASME B16.34, ao mesmo tempo que atendem aos requisitos dos padrões nacionais, como GB/T 12237.
Teste e verificação multinível: Cada válvula passa por testes rigorosos antes de sair da fábrica, incluindo testes de resistência do casco (1,5 vezes a pressão nominal) e testes de desempenho de vedação (teste de vedação bidirecional).
As complexas condições operacionais da indústria petroquímica exigem que os fornecedores de válvulas forneçam não apenas produtos padrão, mas também soluções específicas. Desenvolvemos uma série de opções de configuração profissional para atender às necessidades específicas da indústria petroquímica.
Para ambientes de corrosão sob tensão por enxofre: Fornecemos materiais resistentes à corrosão sob tensão por enxofre e reduzimos a suscetibilidade dos materiais à corrosão sob tensão por sulfeto por meio de processos especiais de tratamento térmico.
Para condições de baixa temperatura: Para aplicações como GNL, utilizamos materiais tratados com processos criogênicos e estruturas de vedação de baixa temperatura especialmente projetadas para garantir uma operação confiável em ambientes tão baixos quanto -196°C.
Para operação de alta frequência: Para aplicações que exigem abertura e fechamento freqüentes, usamos projetos de baixo torque e materiais de vedação aprimorados e resistentes ao desgaste para prolongar significativamente a vida útil da válvula.
