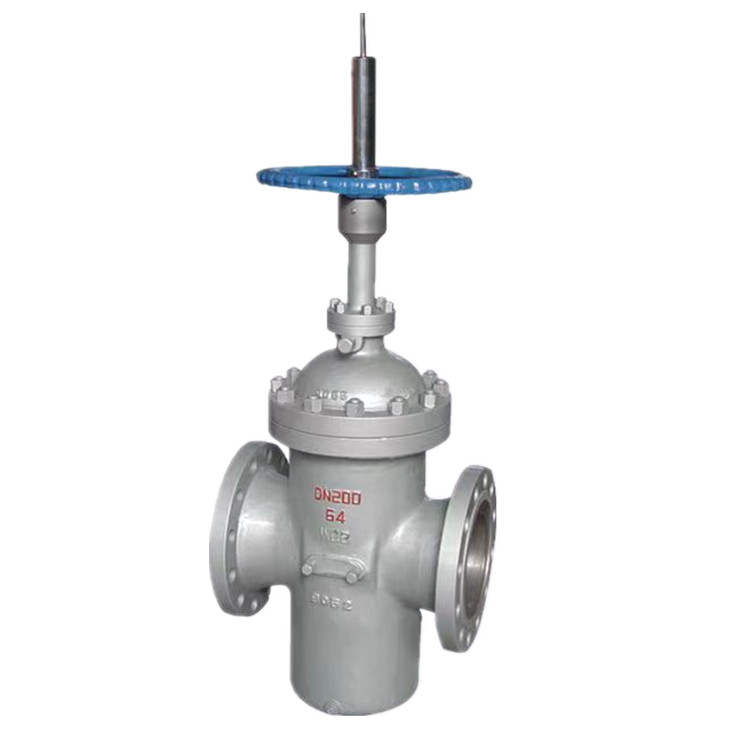

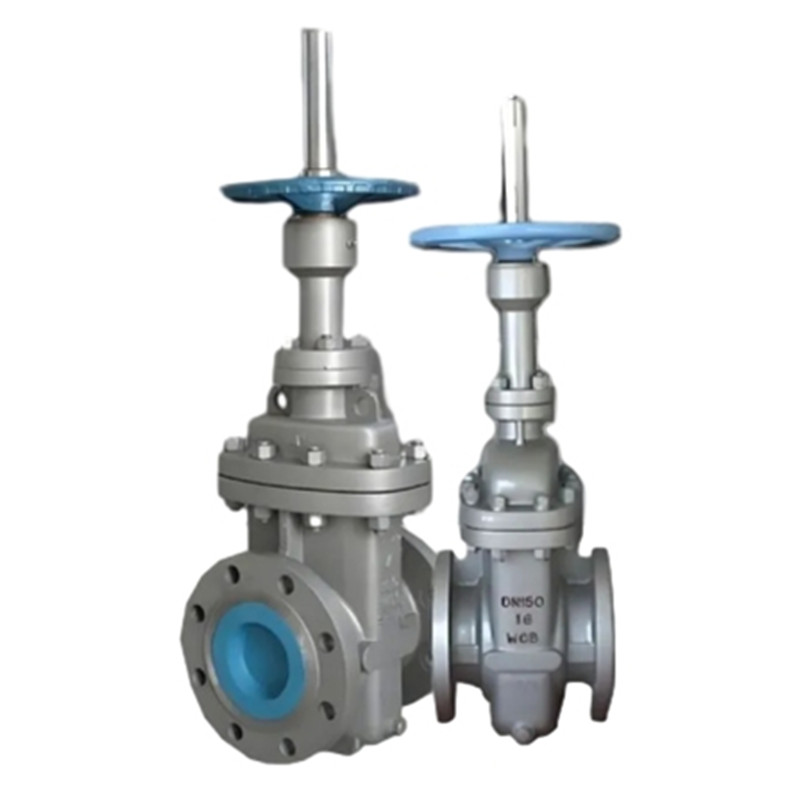

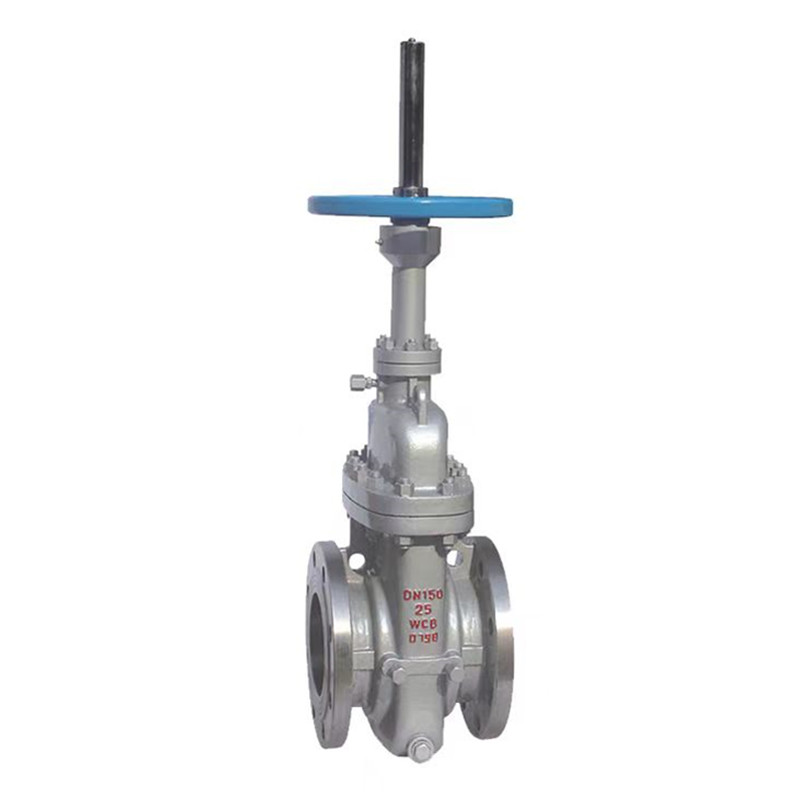

Válvula de porta plana de disco duplo paralelo de aço carbono
A Wenzhou Joepai Valve Co., Ltd. tem se concentrado na fabricação e exportação de válvulas industriais desde 2003. A válvula de porta plana de gola de disco duplo de aço carbono é uma válvula de controle globo de alto desempenho projetada com discos duplos paralelos, adequados para sistemas de fluido de pressão média. A válvula, com sua estrutura paralela de disco duplo, garante a operação suave durante a abertura e o fechamento, evitando os problemas de desgaste e vedação das válvulas tradicionais da porta de disco único.
A válvula plana de gabinete plana de aço de carbono de alta qualidade Joepai adota uma estrutura de contato metálica exclusiva, que é confiável em ação e tem um desempenho de corte extremamente alto. É amplamente utilizado em válvulas de desligamento de emergência e válvulas de ventilação sob alta pressão a condições de temperatura extremamente baixas. Além disso, a própria estrutura de contato de metal tem uma função à prova de fogo.
Especificação do produto
1. Fabricação de design de acordo com a API 6D
2.Face a enfrentar de acordo com a ASME B16.10
3.En Dimensão do Flange De acordo com a ASME B16.5
4. Inspeção e teste de válvula de acordo com a API 598
Material da carcaça: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Material do disco: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Material do caule: 2CR13, 304, 316, 304L, 316L
Material do capô: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Material do assento: A105, 304, 316, 304L, 316L
Tipo de conexão: flange/soldagem
Diâmetro nominal: DN100-800 NPS2 "-32"
Pressão nominal: 1.0-16.0mpa 150lb-900lb
Condições de trabalho aplicáveis
1. Unidade de hidrogenação
2. Condição de vapor de alta temperatura
3. Condição de trabalho de óleo quente
4. Área de armazenamento de tanques de óleo
Recursos do produto
1. Medidas anti -inchaço sob condições de alta temperatura
2 Design montado superior, capaz de manutenção online
3 vedações de pré -aperto forçadas bidirecionais para vedação mais confiável
4 pode obter zero vazamento
5. Força de abertura baixa
Características estruturais
O grau de cunha do bloco de cunha da válvula paralela dupla é muito maior que o ângulo de travamento automático, facilitando a abertura e exigindo menos energia.
Quando a válvula de gabinete de disco duplo paralela de aço carbono é totalmente aberto, é formada uma vedação de metal entre a extremidade da haste da válvula e a superfície de vedação de soldagem de liga dura da tampa da válvula. Neste momento, não há pressão média na embalagem e a embalagem pode ser substituída online.
A adoção de um projeto de estrutura de suporte de suporte pode fornecer uma maior força de pré -carga de vedação forçada, tornando o selo mais confiável.
A tampa da válvula pode ser transformada em várias estruturas de acordo com as condições reais de trabalho, como o uso da tampa da válvula selada com tubos corrugados para meios tóxicos, usando a tampa da válvula de dissipação de calor para alta temperatura e usando a tampa da válvula de vedação automática para alta pressão, garantindo o uso seguro e confiável da válvula.
A embalagem de baixo vazamento é selecionada como material de enchimento e um design de carregamento de mola de disco é usado no local da embalagem para uma vedação a longo prazo mais confiável.
Usando a tecnologia avançada de extrusão de superfície para aumentar a dureza da superfície da haste da válvula e reduzir a rugosidade, o desgaste da embalagem durante o processo de abertura e fechamento da válvula pode ser reduzido, evitando a tensão do caule da válvula.
O flange do meio é selado com uma junta embrulhada em metal, que tem um bom desempenho de vedação e função de prevenção de incêndio.
A estrutura de vedação composta por duas placas de porta paralelas e dispositivos de aperto de cunha substitui a estrutura tradicional da válvula da porta da cunha, facilitando o processo de abertura e fechamento da válvula.
Os internos da válvula são projetados inteiramente de metal e podem suportar meios de alta temperatura. O bloco em forma de cunha adota um grande projeto de ângulo de cunha, que permite que ele seja facilmente retirado, mesmo em condições de alta temperatura, sem qualquer inchaço ou fenômeno morto.
