Válvula esfera monobloco de aço inoxidável forjado de alta pressão – Compacta, confiável e resistente à corrosão

2026-06-16 0 Deixe-me uma mensagem

O JOEPAImonobloco em aço inoxidávelválvula de esfera foi projetado especificamente para controle preciso do fluxo de líquidos e gases. Sua construção de corpo em peça única garante alta estanqueidade e elimina pontos de solda, reduzindo significativamente o risco de vazamentos.

Uma esfera perfurada dentro da válvula gira para iniciar ou interromper o fluxo. A operação pode ser realizada manualmente através de uma alavanca ou automaticamente através de um atuador. O robusto corpo em aço inoxidável oferece excelente resistência à corrosão e ao desgaste, garantindo desempenho duradouro com manutenção mínima.

Onde é usado?

As válvulas esfera monobloco são amplamente utilizadas em aplicações industriais e comerciais, especialmente em tubulações que transportam substâncias químicas.

As aplicações comuns incluem:

∙ Estações de tratamento de água

∙ Linhas de vapor e sistemas de gás pressurizado

∙ Indústria de alimentos e bebidas (design higiênico)

∙ Instalações farmacêuticas e petroquímicas

∙ Motores marítimos e usinas de energia

O design monobloco compacto permite fácil integração em sistemas com espaço limitado e garante operação segura sob altas temperaturas e pressões.

Princípio de funcionamento

O monobloco de aço inoxidávelválvula de esferacontém uma bola esférica com um furo central, girada através de uma haste. Quando o furo está alinhado paralelamente à tubulação, o fluxo é liberado; quando perpendicular, o fluxo é completamente interrompido.

Esta rotação pode ser feita manualmente ou com atuador automático. O design garante uma vedação de alta integridade entre a esfera e a sede, proporcionando uma operação segura mesmo durante mudanças repentinas de pressão.

Especificações Técnicas

Monoblocoválvulas de esferaestão disponíveis em vários tamanhos e classificações de pressão. As especificações gerais incluem:

Parâmetro	Detalhes
Material do Corpo	Aço inoxidável AISI 304 / AISI 316
Material da bola	Aço inoxidável AISI 304 / AISI 316
Material do assento	PTFE (Teflon), RPTFE, PPL
Tipo de conexão	Wafer Flangeado
Classificação de pressão	PN16 ~ PN40
Faixa de tamanho	DN15 ~ DN200
Faixa de temperatura	-29°C a +250°C
Padrão de montagem	Compatível com ISO 5211 (personalizável)

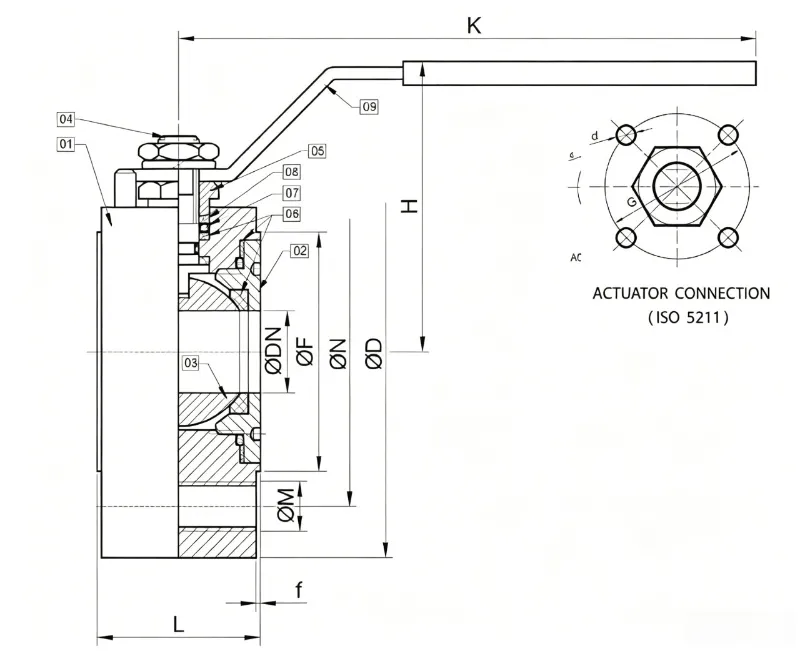

Dimensões Principais

TAMANHO								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	SOBRE	ØM	DE	SOBRE	ØM	DE	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Por que escolher uma válvula esfera monobloco?

Estanqueidade superior – Sem pontos de solda significa menos possíveis caminhos de vazamento.

Resistência à corrosão e ao desgaste – O corpo em aço inoxidável garante longa vida útil.

Baixa manutenção – O design monobloco reduz o desgaste e prolonga a vida operacional.

Operação rápida – a rotação de 90° permite ciclos rápidos de abertura/fechamento.

Higiênico e seguro - Ideal para processos alimentícios, farmacêuticos e químicos.

Econômico – A longa vida útil e os baixos custos operacionais melhoram a eficiência do sistema.

Precisa do monobloco de aço inoxidável certoválvula de esferapara sua aplicação? Entre em contato com nossa equipe para obter suporte técnico, soluções personalizadas ou um orçamento adaptado aos requisitos do seu sistema.
