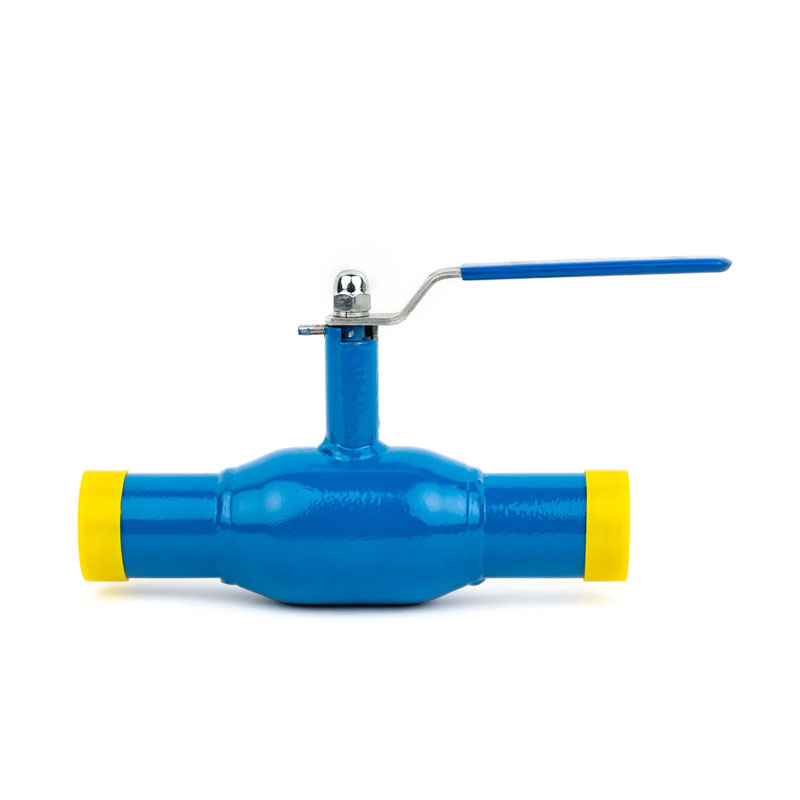

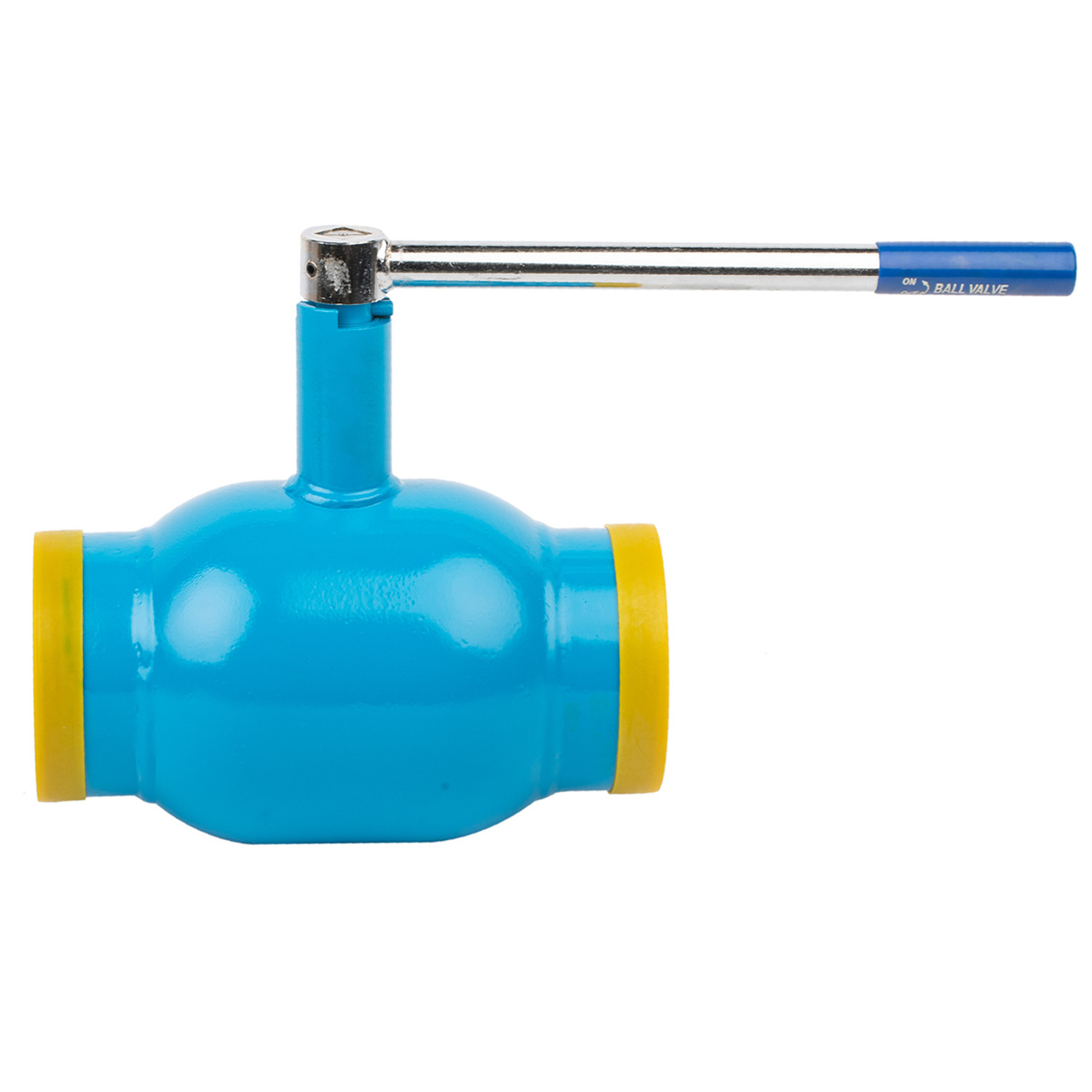

A válvula de esfera totalmente soldada operada por alavanca de alta qualidade JOEPAI é composta de um anel de vedação de PTFE carbonizado e uma mola prato, e é usado como um anel de vedação totalmente dispositivo de abertura e fechamento aberto e totalmente fechado. Portanto, tem forte adaptabilidade a mudanças de pressão e temperatura, e não produzirá qualquer vazamento dentro da faixa marcada de pressão e temperatura.
Válvula de esfera totalmente soldada operada por alavanca, não haverá vazamento externo ou
outros fenômenos.
O processo de usinagem da esfera é rastreado e detectado por avançados
detectores de computador, portanto a precisão de usinagem da esfera é alta.
Devido ao fato de que o material do corpo da válvula é o mesmo da tubulação
material, não haverá tensão irregular e não haverá deformação
devido a terremotos ou veículos passando pelo solo. O gasoduto é
resistente ao envelhecimento.
O corpo do anel de vedação é feito de material RPTFE com teor de carbono de
25%, garantindo total ausência de vazamentos (0%).
As válvulas de esfera soldadas diretamente enterradas podem ser enterradas no subsolo sem o
necessidade de construir grandes poços de válvulas. Apenas pequenos poços rasos precisam ser configurados
no terreno, economizando muito custos de construção e tempo de projeto.
O comprimento do corpo da válvula e a altura da haste da válvula podem ser
ajustado de acordo com os requisitos de construção e projeto do
gasoduto.
A precisão do processamento da esfera é muito precisa, a operação é
fácil e não há interferência adversa.
Usando matérias-primas avançadas, pode manter uma pressão de PN25 ou
mais alto.
Comparado com produtos com as mesmas especificações na mesma indústria, o
o corpo da válvula é pequeno e tem uma aparência bonita.
A vida útil da válvula é superior a 20 anos, garantindo ao mesmo tempo
operação e uso.
Corpo: ST37.0/A106/Aço 20
Bola: SS304
Haste: 2Cr13
Vedação da haste: FPM ou VITON
Vedação esférica: RPTFE (PTFE+C)
A altura da haste e dimensão face a face de acordo com o cliente
requisitos.
| 1 | Corpo | AISI 20 | 6.2 | Parafuso hexagonal | 8.8 |
| 2 | Soquete Final | AISI 20 | 6.3 | Anel de vedação | Viton |
| 3 | Bola | 304 | 6.4 | Rolamento sem óleo | 304+PTFE |
| 4.1 | Anel de suporte | A105 | 6.5 | Tampão de drenagem | 20Cr13 |
| 4.2 | Assento | PTFE-C | 7.1 | Tubo Ramal | AISI 20 |
| 4.3 | Anel de vedação | Viton | 7.2 | Glândula Superior | A105 |
| 4.5 | Primavera | 17-7PH | 7.3 | Anel de vedação | Viton |
| 5.1 | Tronco | 20Cr13 | 7.4 | Junta | RPTFE |
| 5.2 | Rolamento sem óleo | 304+PTFE | 7.5 | Embalagem | 20Cr13 |
| 5.3 | Junta de impulso | PTFE | 7.5 | Parafuso hexagonal | 8.8 |
| 5.4 | Anel de vedação | Viton | 7.6 | Mola de fixação | 65 minutos |
| 5.5 | Anel de vedação | Viton | 41 | Atuador | |
| 5.6 | Chave plana | AISI 1045 | 42 | Parafuso | 8.8 |
| 6.1 | Base | A105 | 43 | Noz | 8 |
