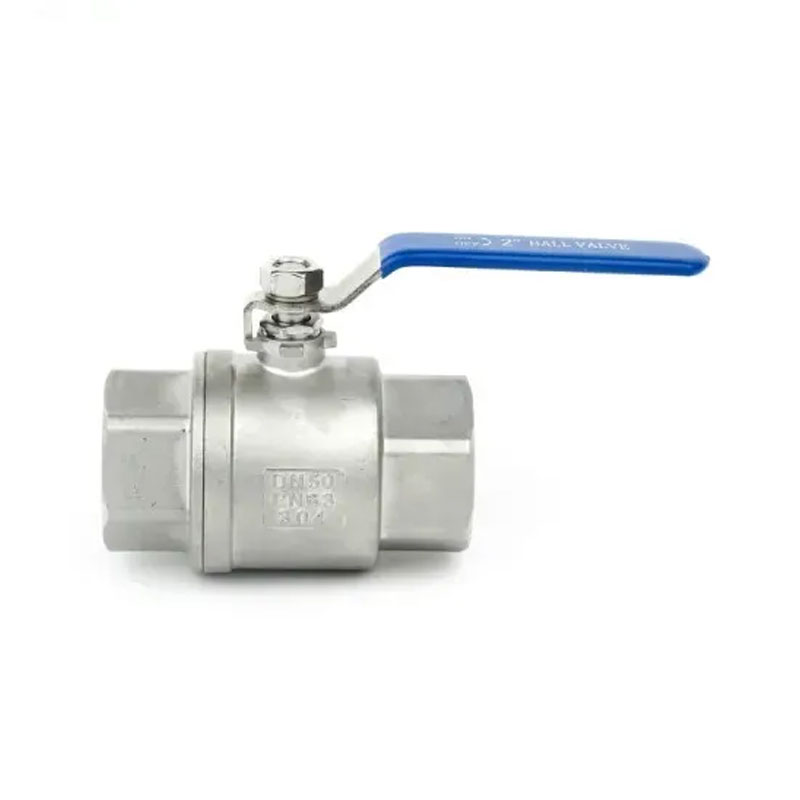

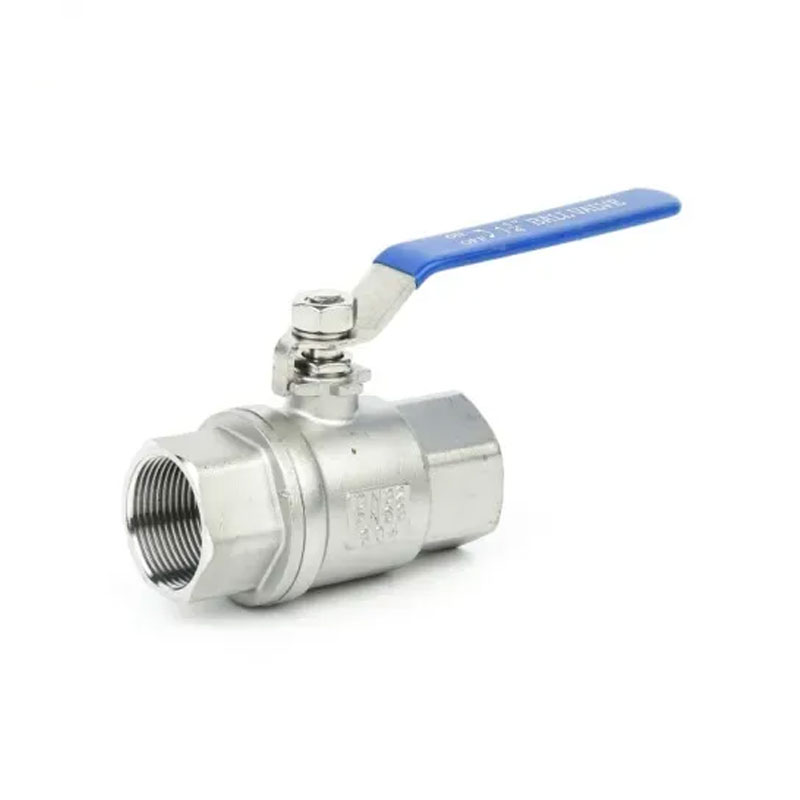

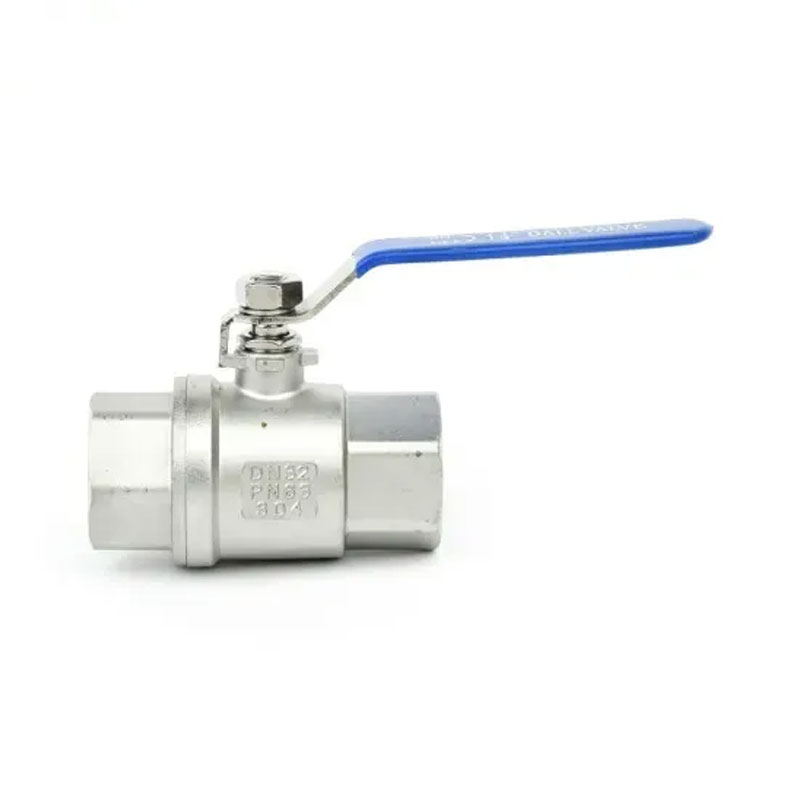

China Joepai Din 2pc A aço inoxidável fêmea válvula de esfera adota Projeto de linha de precisão, estrutura compacta, instalação fácil e manutenção, adequada para aplicações de abertura e fechamento de alta frequência em vários sistemas de fluidos industriais e têm as duplas vantagens de corrosão resistência e alta vedação. É uma válvula ideal para controle de tubulação.
Padrão do tópico: NPT, BSPT, DIN259, DIN2999, ISO228 Classe A
Pressão máxima: 6.4MPa
Faixa de temperatura: -20C ~ 232C
Médio adequado: água, óleo, ar e alguns líquidos corrosivos
Caule à prova de explosão/porta cheia
Corpo de elenco de investimento
1000psi (PN64) W.O.G
Material Padrão: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Corpo | WCB/CF8M/CF8 | 8 | Embalagem | Ptfe |
| 2 | Cap | WCB/CF8M/CF8 | 9 | Glândula | SS304/SS |
| 3 | Assento | Ptfe | 10 | Lidar | SS304/SS |
| 4 | Bola | SS316/SS304/SS | 11 | Lavadora de primavera | SS304/SS |
| 5 | Tronco | SS316/SS304/SS | 12 | Porca do caule | SS304/SS |
| 6 | Junta | Ptfe | 13 | Peça de travamento | SS304/SS |
| 7 | Arruela de impulso | Ptfe | 14 | Tampa de plástico | Plástico |
| NPS | Dn | D | L | W | H | Ra | Rb. |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
