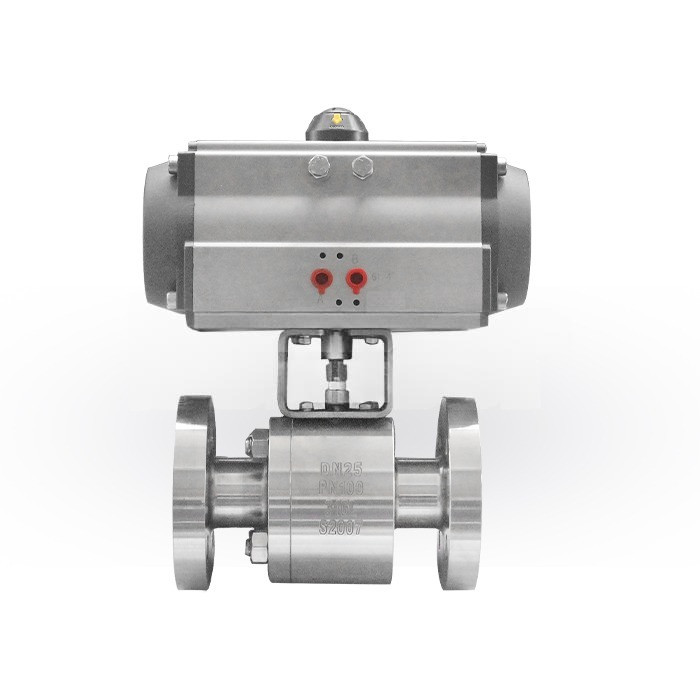

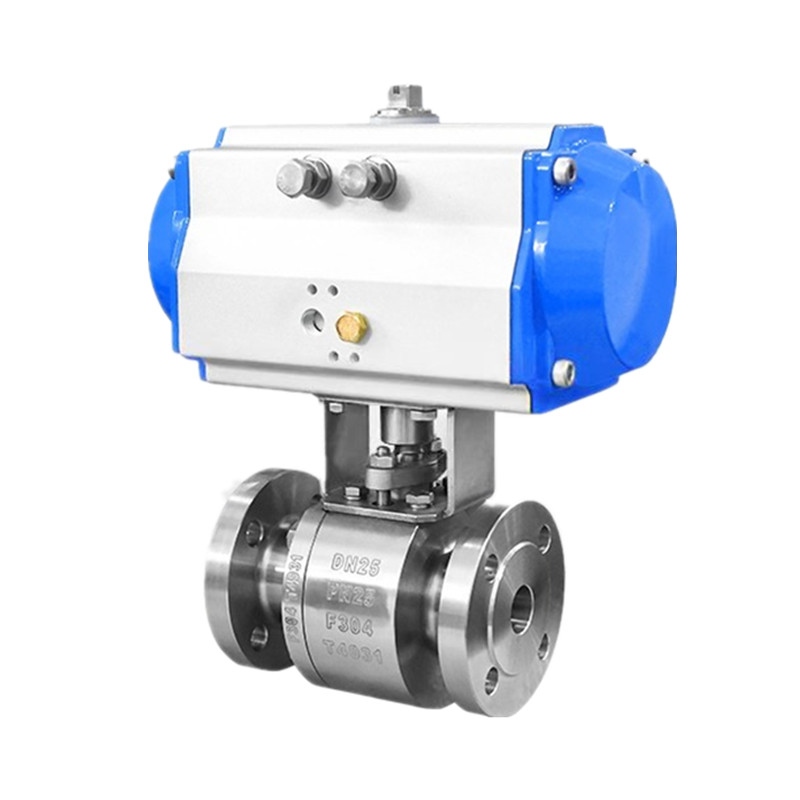

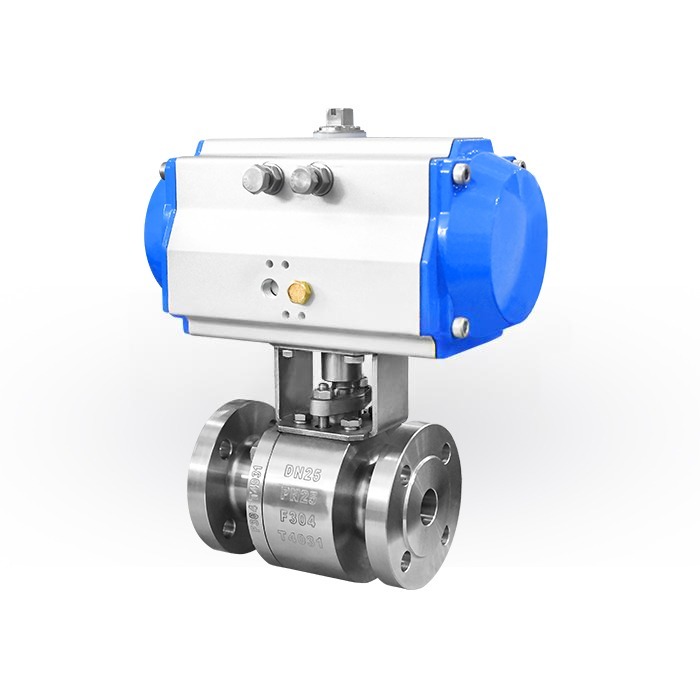

A JOEPAI Valve é fabricante de válvulas esféricas flutuantes flangeadas de aço forjado com acionamento pneumático há muitos anos. A válvula esfera é fabricada em aço forjado, que, comparado ao aço fundido, possui grão mais fino, maior resistência mecânica e resistência superior a alta pressão e impacto, tornando-a adequada para condições de alta temperatura e alta pressão. A esfera flutuante se move em direção à sede da válvula sob pressão média, formando uma vedação auto-estanque; quanto maior a pressão, mais estanque será a vedação, tornando-a particularmente adequada para tubulações de alta pressão. O atuador pneumático é acionado por ar comprimido, proporcionando rápidas velocidades de abertura e fechamento e possibilitando controle remoto e operação automatizada, adequado para manobras frequentes ou desligamentos de emergência. Ele pode ser equipado com acessórios como válvulas solenóides, interruptores de limite e posicionadores para obter controle preciso e feedback de sinal, e é facilmente integrado em sistemas DCS/PLC.
Os atuadores pneumáticos oferecem abertura e fechamento rápidos, facilitando o controle remoto e a integração automatizada, melhorando assim a eficiência do sistema. Os acionamentos pneumáticos eliminam o risco de faíscas elétricas, tornando-os adequados para ambientes perigosos, como materiais inflamáveis e explosivos. Em caso de sobrecarga, o atuador normalmente apenas para ou ventila, não apresentando risco de danos e garantindo a segurança do sistema. Eles podem ser amplamente utilizados para controlar ar, água, vapor, óleo, meios corrosivos, lama e até mesmo meios radioativos, atendendo às necessidades de condições operacionais complexas. A válvula esfera de duas peças, com seu corpo aparafusado em duas partes, é fácil de desmontar, facilitando a limpeza e manutenção completa da câmara da válvula. É particularmente adequado para processos que exigem limpeza constante da tubulação ou troca frequente de meios.
Especificação técnica: GB AS DIN JS
Padrão de design: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Cara a cara:GB/T 12221 ASME B16.10
Extremidades flangeadas:GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS
B2214
Teste e inspeção:GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003
Tamanho da válvula: 1/2 “–8”
Furo: Furo Completo
Conexão final: Flange RF
Pressão nominal:PN1.6-6.4,Classe150~600LB
Teste de força: 1,5PN
Teste de vedação: 1.1PN
Teste de vedação de gás: 0,6Mpa
Material principal do corpo da válvula: A105, F304, F316, aço inoxidável duplex
Meio adequado: água, vapor, óleo, contendo fibras, sólido pequeno
partículas, lama, etc.
Temperatura adequada:-29 ℃ ~ 180 ℃; -29 ℃ ~ 425 ℃; -40 ~ 540 ℃
| Corpo e peça final | ASTM A 105 - Aço Carbono Forjado/A 182 F 304,F 316 Aço Inoxidável Forjado |
| 304/304L forjou ASTM de aço inoxidável A 182 F 304/F 304L - | |
| ASTM A 182 F 316 / F 316L - Aço Inoxidável Forjado 316 / 316L | |
| ASTM A 182 F 11 / F 22 - Liga de Aço | |
| Bola | ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) |
| ASTM A 182 F304/ F316 (SS 304/SS 316) | |
| ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) | |
| ASTM A 182 F304L/ F316L (SS 304L/SS 316L) | |
| Tronco | 304/316 (SS 304/SS 316) - ASTM A 276 T |
| 304L/316L (SS 304L/SS 316L) - ASTM A 276 T | |
| ASTM A 276 T - 410 (SS 410) | |
| Assento esférico e vedação do corpo | Virgem de PTFE / 25% preenchido com vidro - GFT / preenchido com carbono - CFT |
| PEEK / Delrin / Grafoil - Anel Grafite | |
| Embalagem de glândula | Virgem de PTFE / 25% preenchido com vidro - GFT / preenchido com carbono - CFT |
| Grafoil - Anel Grafite | |
| Parafuso prisioneiro e porca | ASTM A 193 GR. B7/A 194 GR. 2H |
| SS 304 / SS 316 |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
