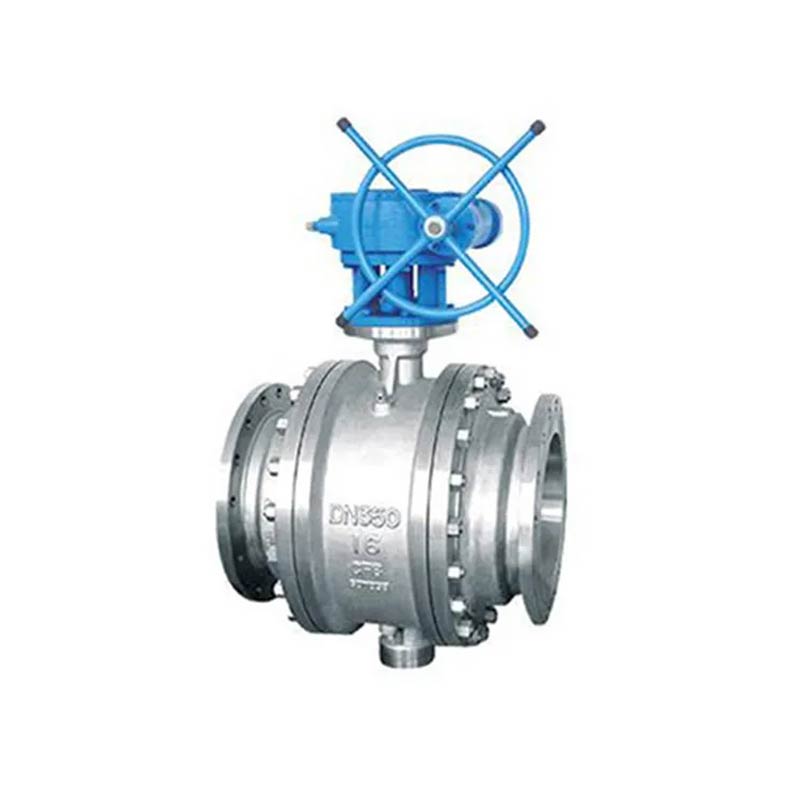

Válvula de esfera de flange fixa de três peças API 6D

A válvula esfera de flange fixa de três peças API 6D é fabricada pela fábrica avançada da JOEPAI e adota um design de conexão de extremidade de flange duplo, com uma estrutura estável. A bola é uma estrutura fixa com suporte superior, que pode suportar efetivamente o impacto de fluidos em ambientes de alta pressão. Esta válvula possui bom desempenho de vedação e é adequada para ambientes de trabalho com grandes diâmetros, altas pressões ou operações frequentes. É amplamente utilizado no transporte de petróleo e gás, redes de dutos urbanos, processamento químico e sistemas de energia.

Enviar consulta

Descrição do produto

As válvulas JOEPAI, originadas em 2003 com foco na fabricação de válvulas esféricas de flange fixa de três peças API 6D, estão comprometidas em fornecer uma variedade de alta qualidade válvulas de controle de fluidos que atendem aos padrões internacionais, como ANSI, DIN, JIS, etc. Temos um sistema abrangente de gestão de qualidade e temos obteve certificações como ISO 9001 e CE. Apoiamos personalizado desenhos, marca OEM e serviços multilíngues. Nossos produtos são exportados para mercados estrangeiros, como Europa, América, Oriente Médio e África.

Padrões de projeto:

Especificações de projeto e fabricação: API6D/BS 5351/ISO 17292/GB 12237
Comprimento da estrutura: API6D/ANSIB16.10/GB 12221
Teste e inspeção: API6D/API 598/GB 26480/GB 13927/ISO 5208

Especificação de desempenho:

Pressão nominal: （1,6-10,0）Mpa,（150-1500）LB,10K/20K
Teste de força: PT1.5PNMpa
Teste de vedação: PT1.1PNMpa
Teste de vedação de gás: 0,6Mpa

A válvula esfera com flange fixa requer manutenção regular para garantir seu funcionamento adequado operação e prolongar sua vida útil.

A seguir está uma explicação simples das etapas de manutenção:

Limpe regularmente a superfície externa da válvula para evitar o acúmulo de sujeira e substâncias corrosivas.
Inspecione regularmente as vedações para garantir que estejam intactas e sem danos. Se for encontrado desgaste ou dano, ele deverá ser substituído imediatamente.
Realize regularmente testes de vazamento para garantir o desempenho de vedação do válvula. Se houver vazamento, ele deverá ser reparado imediatamente.
Opere regularmente a válvula para garantir que sua abertura flexível e fechando sem nenhum emperramento. Se houver alguma anormalidade, ela deverá ser inspecionado e reparado.

API 6D Three Pieces Fixed Flange Ball Valve

Material das peças

NÃO.	NOME DA PEÇA	MATERIAL	NÃO.	NOME DA PEÇA	MATERIAL
1	CORPO	WCB/CF8/CF8M	8	PORCA DO CAPÔ	2H
2	CAPÔ	WCB/CF8/CF8M	9	EMBALAGEM	Grafite Flexível
3	BOLA	420+HF/304+HF/316+HF	10	GLÂNDULA DE EMBALAGEM	WCB/304/316
4	TRONCO	420/304/316	11	PARAFUSO DE EMBALAGEM	B7
5	ASSENTO	420/304/316	12	POSICIONADOR	WCB/304/316
6	JUNTA	C+A105	13	LIDAR	WCB
7	PARAFUSO DO CAPÔ	B7

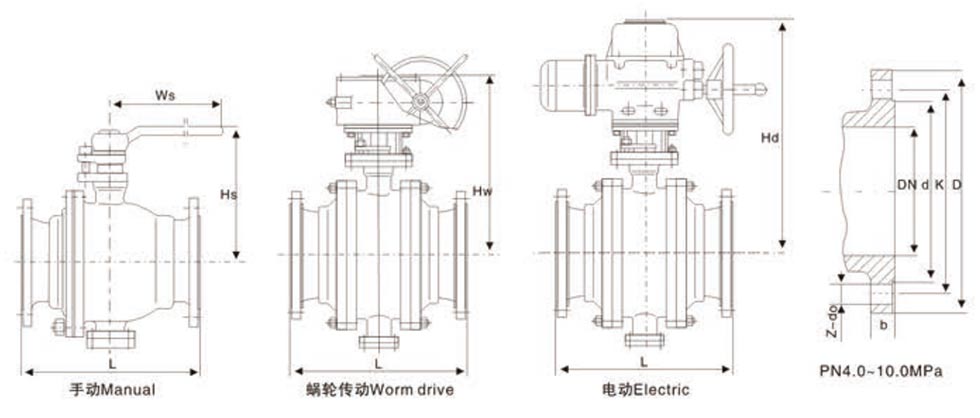

Dimensões

PN	DN	L	D	K	d	b	z-d0	Como	HD
1,6 MPa	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5 MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4,0 MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6.4c	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
