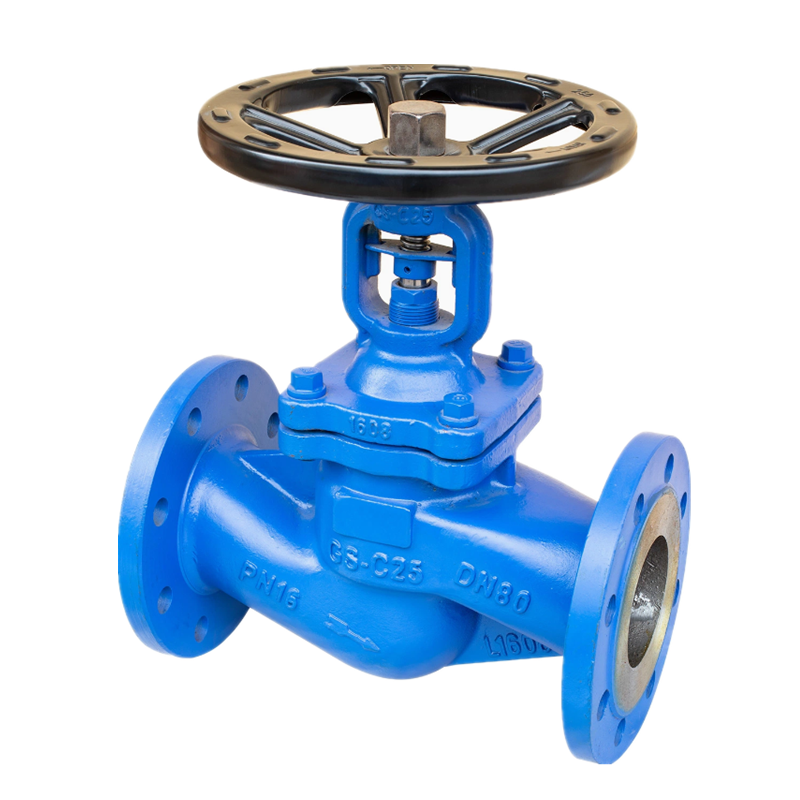

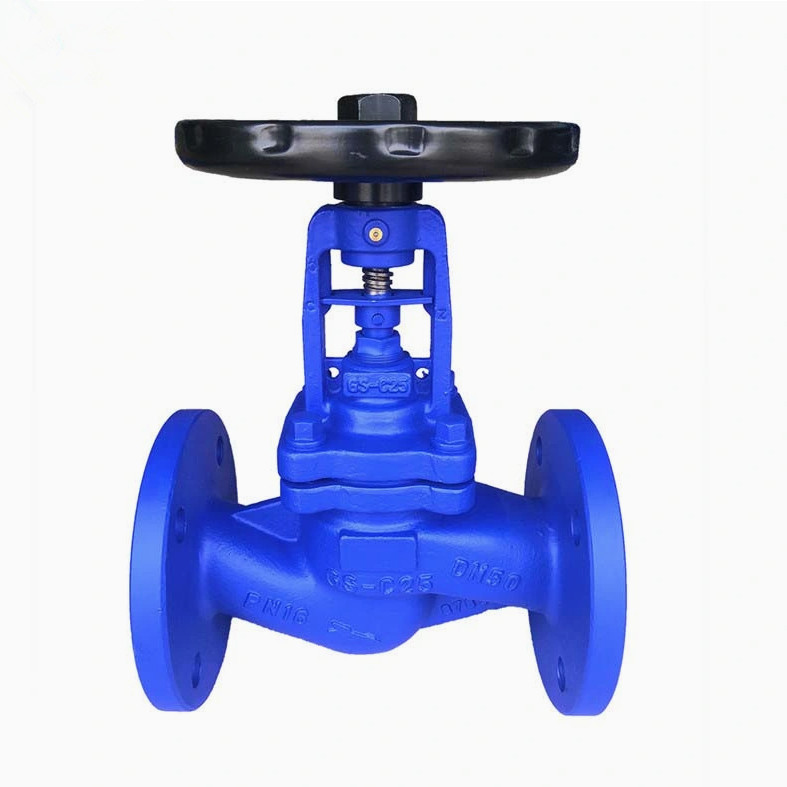

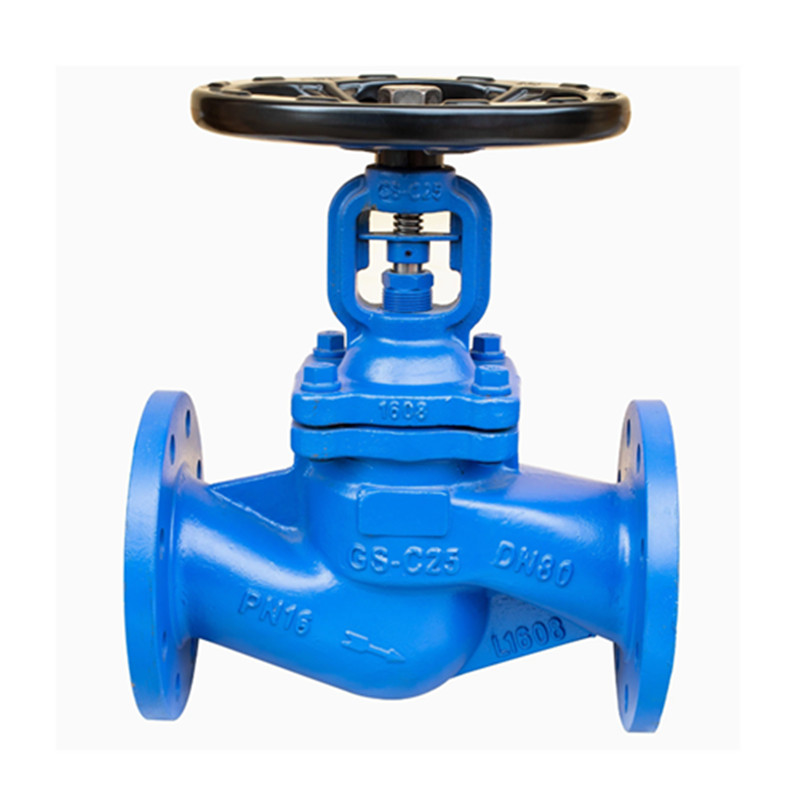

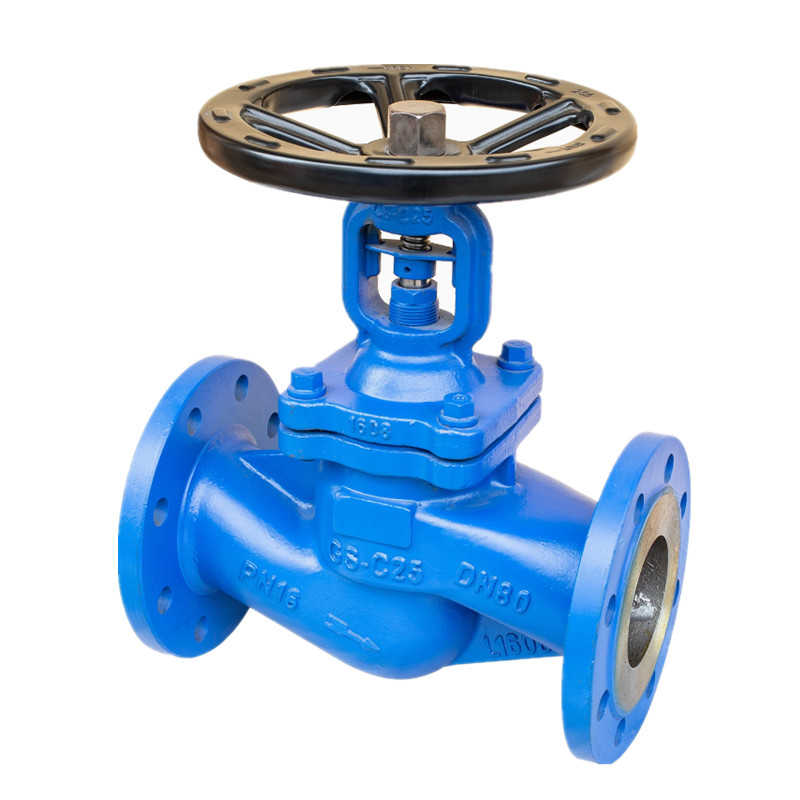

Válvula de vedação abaixo do padrão flangeado GS-C25

Joepai Din Din Standard Bellow Globe Valve, DIN DIN DIN DIN DIN DIN, aprovou certificações internacionais como ISO9001, CE, cobrindo mercados na Europa, América, Sudeste Asiático e Oriente Médio. Esta série adota uma estrutura de vedação dupla, com tubos ondulados de metal soldados e selados por dentro, impedindo efetivamente o vazamento médio, protegendo a segurança dos operadores e atendendo aos padrões ambientais.

Enviar consulta

Descrição do produto

Joepai GS-C25 FLANGED DIN Válvula de vedação abaixo da vedação feita na China, adequada para indústrias como petroquímicas, produtos químicos finos, produtos farmacêuticos, metalurgia e usinas de energia, especialmente para sistemas de transporte fechado para meios tóxicos, prejudiciais, infláveis e corrosivos. A estrutura única de vedação dupla garante operação estável a longo prazo e é a solução válvula preferida para produtos químicos finos e condições de trabalho severas.

Especificações técnicas:

Classificação de pressão: 1,0-4.0mpa

Especificação: DN15-DN500

Material: GS-C25, CF8, CF3

Flanges padrão: DIN

Detalhe da válvula globo de selo abaixo:

Construção: BB-BG-OSandy

Operação: manual, pneumático

Padrão de design: DIN3356

Dimensão cara a cara: DIN3202

FIM DE FLANGE: DIN2543-2545

Teste e inspeção: DIN3230

A vantagem da válvula globo do selo abaixo:

1. A válvula globo de vedação Bellow Standard Bellow Standard GS-C25 tem uma estrutura simples e é fácil de fabricar e manter.

2. O golpe de trabalho da válvula do mundo é pequeno e o tempo de abertura e fechamento é curto.

3. A Válvula Globe tem um bom desempenho de vedação, baixo atrito entre superfícies de vedação e uma longa vida útil de serviço.

Os tipos de válvulas de globos de selo abaixo são divididas em válvulas de fios externos e válvulas internas do globo de rosca, de acordo com a posição da linha do tronco da válvula. De acordo com a direção do fluxo do meio, existem válvulas globais retas, válvulas globais de CC e válvulas de globo de ângulo. As válvulas globais são divididas em válvulas globais seladas e belas, válvulas globais seladas, de acordo com suas formas de vedação.

Materiais principais:

NÃO.	Nome da peça	MATERIAL
1	Corpo	GS-C25, CF8, CF3
2	Disco	2CR13, F304, F316
3	Pino da dobradiça	F304, F316
4	Combinação de fole	F304, F316
5	Capô	GS-C25, CF8, CF3
6	Embalagem	Grafite flexível, ptfe
7	Glândula	25#, F304, F316
8	Localizador	25#, F304, F316
9	Porca do caule	ZQI19-4
10	Roda de mão	Aço carbono
11	Cap	25#
12	Bico de óleo	Latão
13	Noz hexágono	ASTM A193 2H, A193-8, A193-8M
14	Parafuso	ASTM A193 B7, A193-B8, A193-B8M
15	Junta	Grafite flexível+s.s. Ptfe
16	Tronco	2CR13, F304, F316

Dimensões principais:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Parâmetros do produto

Pn (MP)	Teste de concha (MPA)	Teste de vedação (MPA)	Temperatura adequada (ºC)	Meio adequado
150	3.0	2.2	-20ºC-350ºC	Água, vapor, óleo, etc.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
