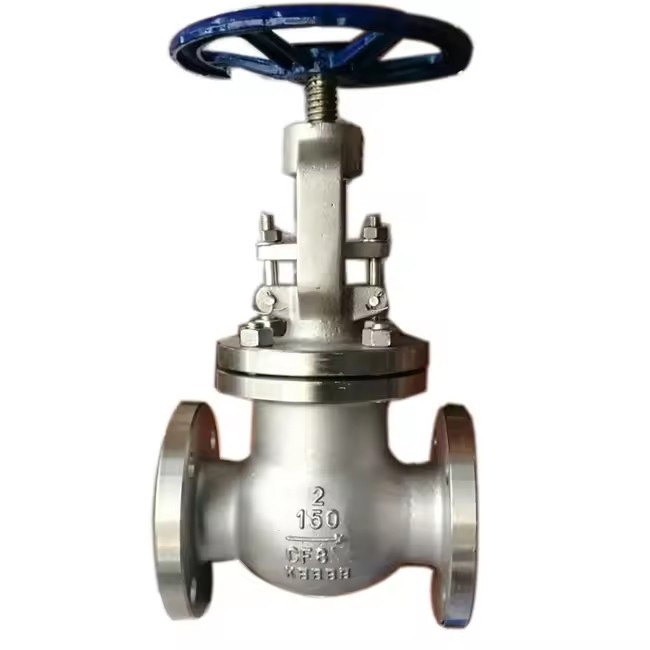

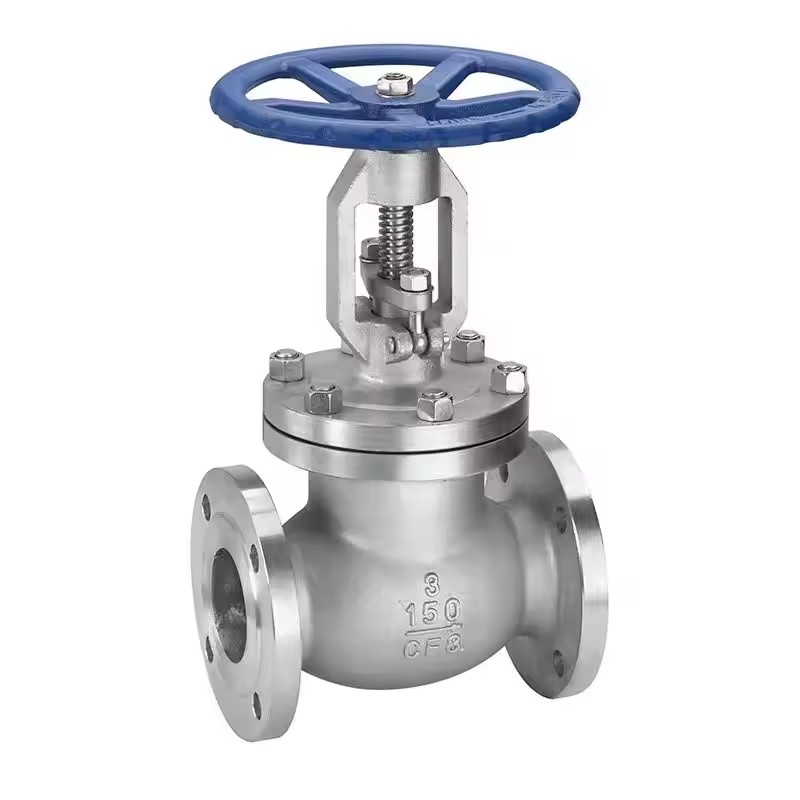

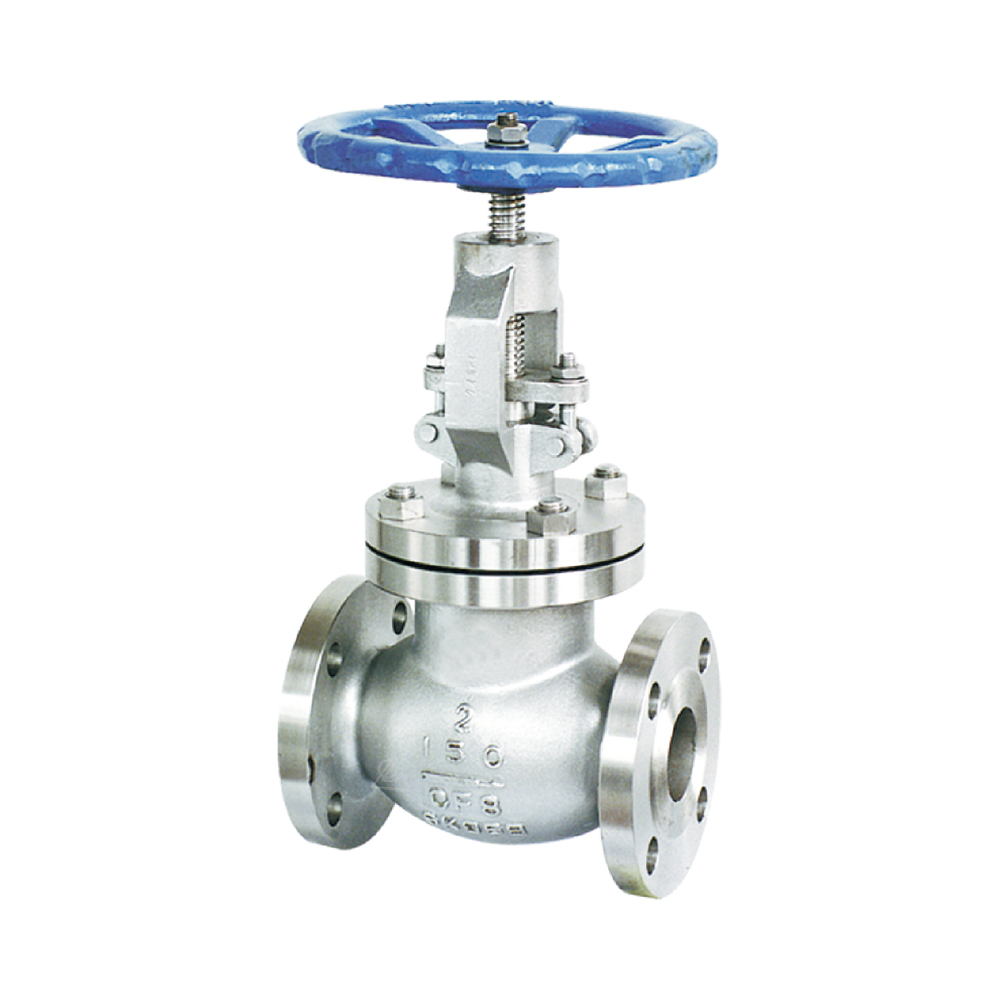

Válvula globo de aço inoxidável ANSI

Joepai de alta qualidade aço inoxidável ANSI Flangeed Globe Valve with Wheel Wheel, como uma das válvulas de corte mais importantes, desempenha um papel importante na indústria aeroespacial. Como um componente importante dos equipamentos aeroespaciais, as válvulas globais alcançam funções como transporte médio, desligamento e regulamentação. Seu desempenho de vedação afeta diretamente a operação segura e confiável de equipamentos aeroespaciais. Estudar os fatores de influência e as leis das características de vedação das válvulas típicas do globo tem significado orientador para o projeto estrutural de pares de vedação de válvulas, melhorando assim o desempenho e a confiabilidade de vedação das válvulas.

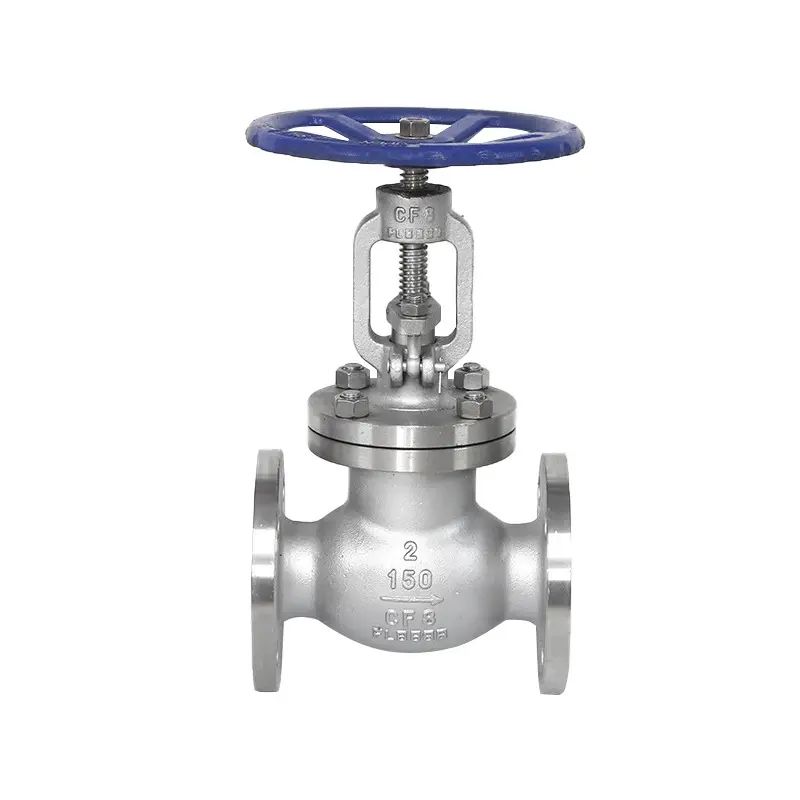

A351 CF8 Válvula global flangeada com o recurso de roda manual:

(1) As válvulas globais têm uma estrutura mais simples que as válvulas de porta e são mais fáceis de fabricar e manter.

(2) A superfície de vedação não é facilmente usada ou arranhada, com bom desempenho de vedação. Não há deslizamento relativo entre o disco da válvula e a superfície de vedação do corpo da válvula durante a abertura e o fechamento; portanto, o desgaste e os arranhões não são graves, o desempenho de vedação é bom e a vida útil do serviço é longa.

(3) Ao abrir e fechar, o curso do disco da válvula é pequeno; portanto, a altura da válvula global é menor que a da válvula da porta, mas o comprimento estrutural é maior que o da válvula da porta.

(4) O torque de abertura e fechamento é grande, o processo de abertura e fechamento é trabalhoso e o tempo de abertura e fechamento é relativamente longo.

(5) A resistência do fluido é alta devido aos canais médios tortuosos dentro do corpo da válvula, resultando em alta resistência ao fluido e alto consumo de energia.

(6) Quando a pressão nominal PN da direção do fluxo médio é ≤ 16MPa, geralmente é usada para fluir a jusante e o meio flui para cima abaixo do disco da válvula; Quando a pressão nominal PN é ≥ 20MPa, o fluxo reverso é geralmente usado e o meio flui para baixo do disco da válvula para aumentar a energia de vedação. Quando em uso, o meio da válvula de desligamento só pode fluir em uma direção e não pode alterar a direção do fluxo.

(7) O disco da válvula é frequentemente corroído quando totalmente aberto.

O eixo da haste da válvula globo é perpendicular à superfície de vedação da sede da válvula. A haste da válvula possui um golpe de abertura ou fechamento relativamente curto e uma ação de corte muito confiável, tornando -o adequado para uso como meio para cortar, regular e acelerar.

Pressão de teste (MPA)

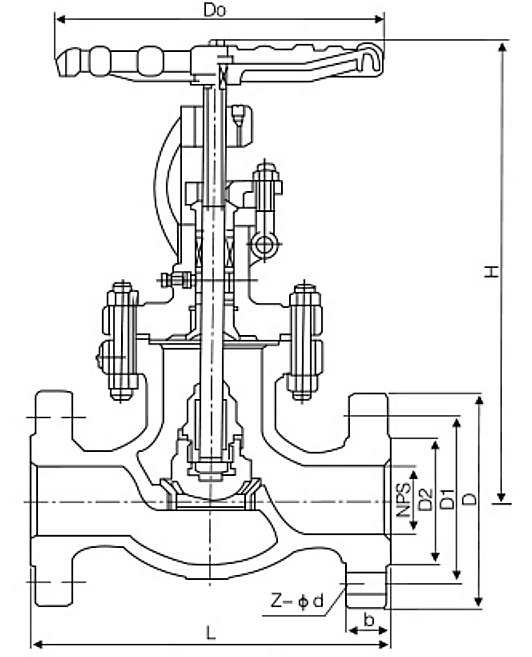

Dimensão de 150 lb:

Dimensão de 300 lb.
