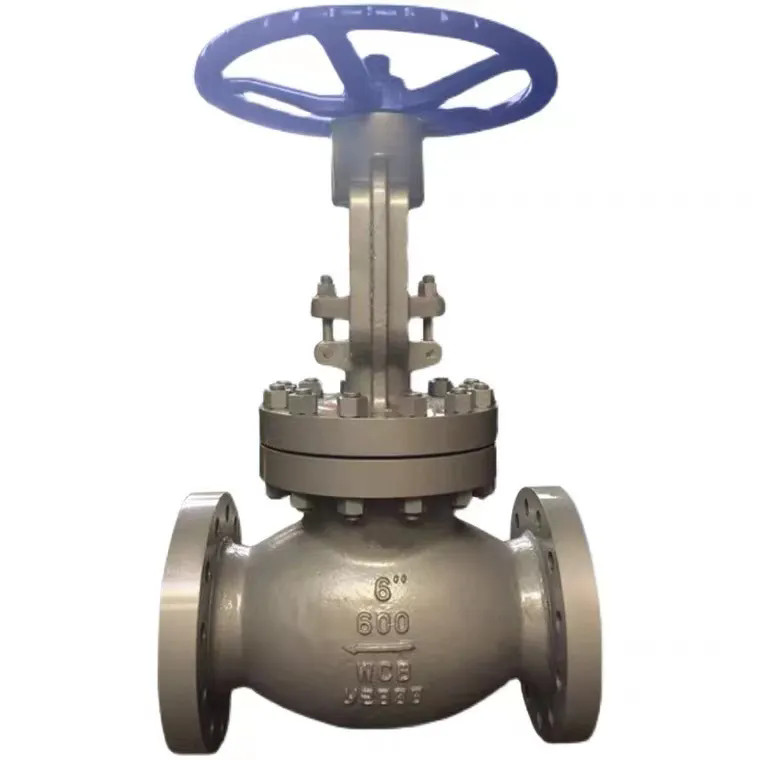

O par de vedação da válvula globo de alta pressão de aço fundido da classe ANSI de 600 lb, fabricada na China Joepai, consiste em uma superfície de vedação de disco de válvula e uma superfície de vedação da sede da válvula. A haste da válvula aciona o disco da válvula para se mover verticalmente ao longo da linha central do assento da válvula. A altura de abertura da válvula global é relativamente pequena durante o processo de abertura e fechamento, facilitando o ajuste da taxa de fluxo e fácil de fabricar e manter, com uma ampla gama de aplicações de pressão.
Comparado com outra válvula de corte comumente usada na produção industrial, a válvula de aço fundido é estruturalmente mais simples e mais fácil de fabricar e manter. Em termos de vida útil, a superfície de vedação da válvula de aço fundido não é facilmente usada ou arranhada. Durante o processo de abertura e fechamento da válvula, não há deslizamento relativo entre o disco da válvula e a superfície de vedação de base; portanto, o desgaste e os arranhões na superfície de vedação são relativamente pequenos, o que melhora a vida útil do par de vedação. A válvula globo de aço fundido possui um pequeno curso de disco da válvula e uma altura relativamente pequena em comparação com as válvulas de porta durante o processo totalmente fechado.
Construção: BB-BG-OSandy
Operação: manual, pneumático
Padrão de design: API6D API600
Dimensão cara a cara: ASME B16.10
Flange termina: ASME B16.5
Teste e inspeção: API 598
Especial-Nace MR-01-75
Classificação de pressão: classe: 150lb-900lb
Especificação: 1/2 "-14"
Material: WCB, CF8, CF3
Flanges padrão: ANSI
|
Material principal de peças
|
|
|
Corpo, capô
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Tronco
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Porca do caule
|
Latão
|
|
Disco
|
ASTM A216 WCB
|
|
Assento
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Roda de mão
|
ASTM A47
|
|
Junta
|
Grafite
|
|
Embalagem
|
Grafite
|
|
Padrão da válvula globo
|
|
|
Padrão de design
|
6D Fire/Fire 600/Fire 603
|
|
Frente a frente
|
ASME B16.10
|
|
Flange padrão
|
ASME B16.5
|
|
Padrão de teste
|
API598
|
Dn
NPS
L
D
D1
D2
b
Z-t
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
