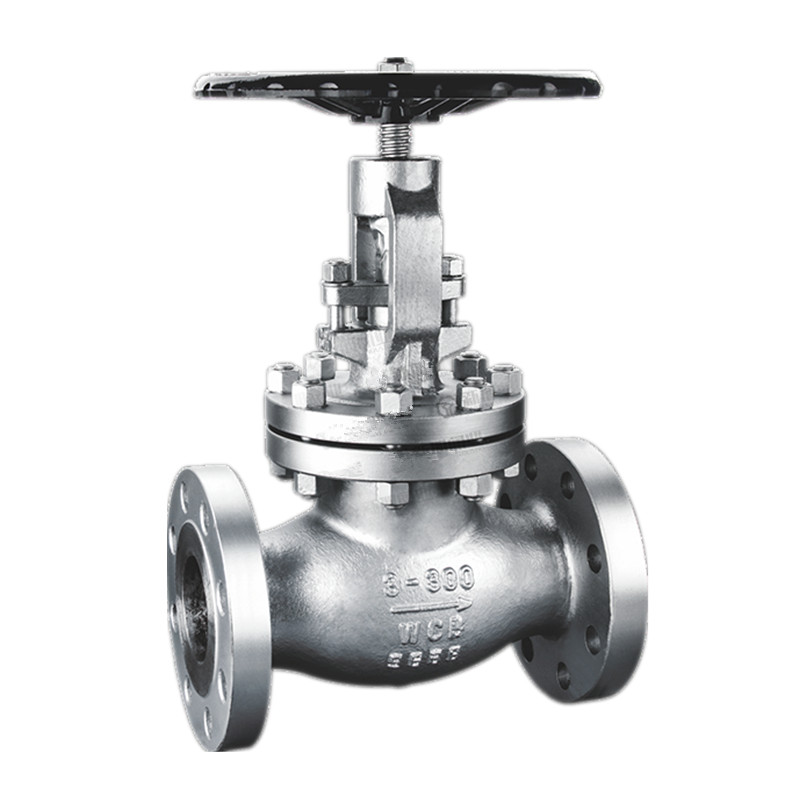

Flange de API Ensências de aço fundido Válvula globo de padrão reto 300 lb

The Api Flange Ends Cast Steel Straight Pattern Globe Valve 300LB developed and manufactured by JOEPAI adopts American design specifications such as ASME/API 602, API 623, API 594, etc. It can operate under high pressure, high temperature, and harsh working conditions and is widely used in industrial pipeline systems such as refining, chemical, power, natural gas, metallurgy, etc.

Enviar consulta

Descrição do produto

O flange da API Joepai extremidades de aço fundido Válvula globo de padrão 300 lb está em conformidade com o padrão de teste de pressão da API 598 e suporta a personalização de vários materiais, estruturas e formas de acionamento. É um produto de suporte de engenharia para mercados como Europa, América, Oriente Médio e América do Sul. A Wenzhou Qiaopai Valve Co., Ltd. está profundamente envolvida no campo da fabricação de válvulas industriais há mais de 20 anos. A empresa aprovou os sistemas de certificação ISO9001, CE e API, e seus produtos são exportados para mercados como Europa, América, Oriente Médio e Sudeste Asiático.

Características e aplicações estruturais

Quando totalmente fechado, a roda de mão gira no sentido horário.

2. Pode ser instalado em qualquer posição no pipeline, com o meio fluindo de baixo para cima.

3. As válvulas globais de aço inoxidável são adequadas para pipelines com vários meios corrosivos e têm boas propriedades anticorrosão

Sexo e força suficiente.

4. As válvulas de globos de aço liga característica.

Detalhes da válvula da API Globe:

Capô parafusado

Flange ou extremidade soldada de bunda

Fundição de aço carbono, aço inoxidável ou materiais de aço de liga

Forneça todas as configurações de decoração

Outros tamanhos podem ser fornecidos mediante solicitação

Descrição do produto

Material principal de peças
Corpo, capô	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Tronco	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Porca do caule	Latão
Disco	ASTM A216 WCB
Assento	13CR/STM A351 CF8/STM A351 CF8M
Roda de mão	ASTM A47
Junta	Grafite
Embalagem	Grafite
Padrão da válvula globo
Padrão de design	6D Fire/Fire 600/Fire 603
Frente a frente	ASME B16.10
Flange padrão	ASME B16.5
Padrão de teste	API598

Dimensão de 150 lb:

Dn		Flange de 150 lb (RF) (mm)								peso
mm	em	L	D	D1	D2	b	n-t	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22,5	455	350	86
150	6	406	279	241.3	216	25.4	8-22,5	541	350	113
200	8	495	343	298.5	270	28.4	8-22,5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

Dimensão de 300 lb:

Dn		Flange de 300 lb (RF) (mm)								peso
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22,5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22,5	438	250	30
80	3	318	210	168.1	127	28.4	8-22,5	464	280	35
100	4	356	254	200.2	157	31.8	8-22,5	565	350	56
125	5	400	279	235	186	35	8-22,5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
