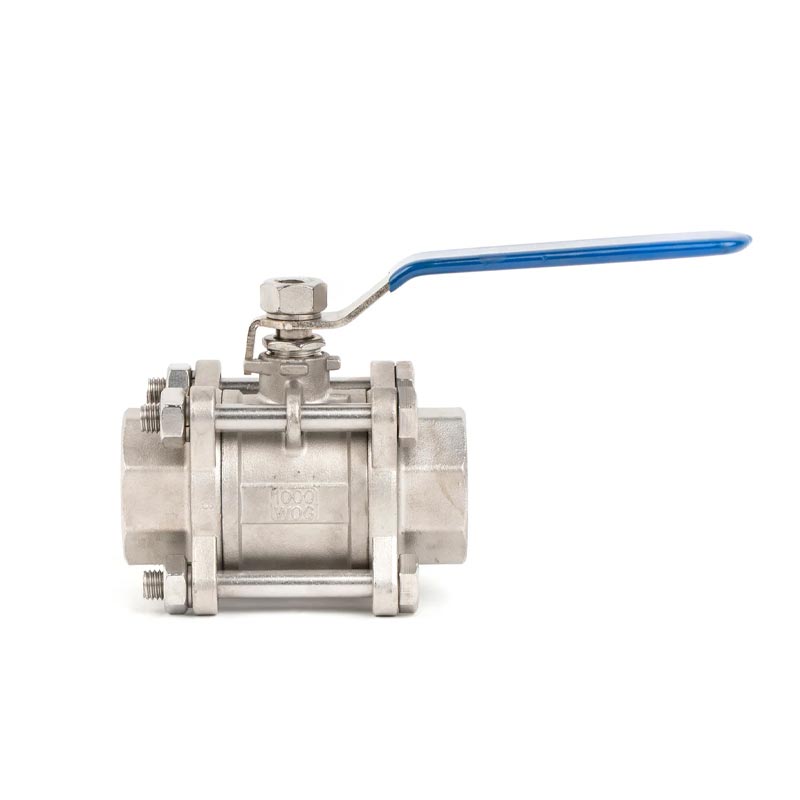

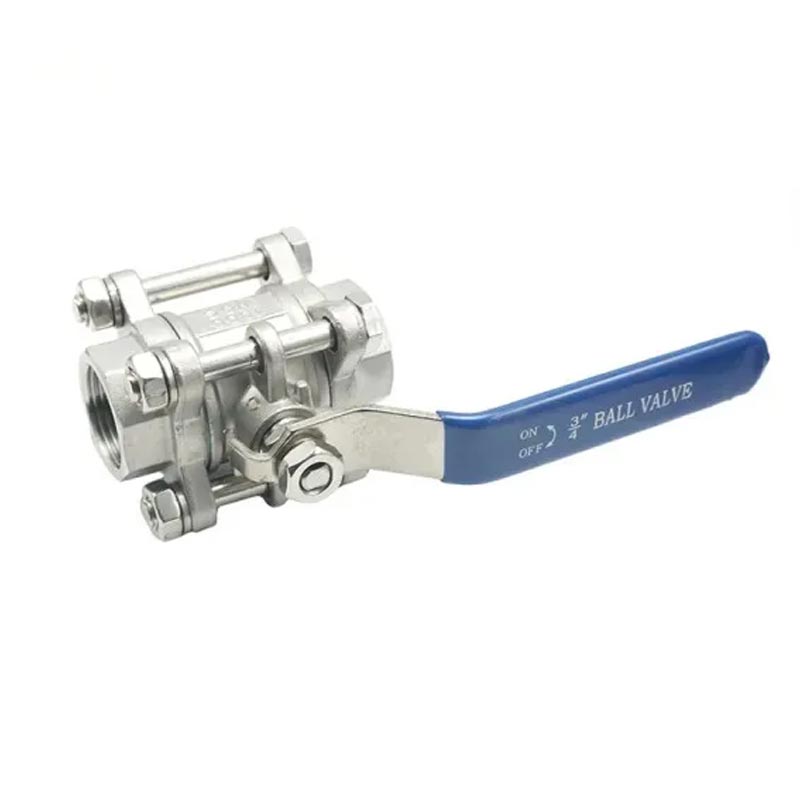

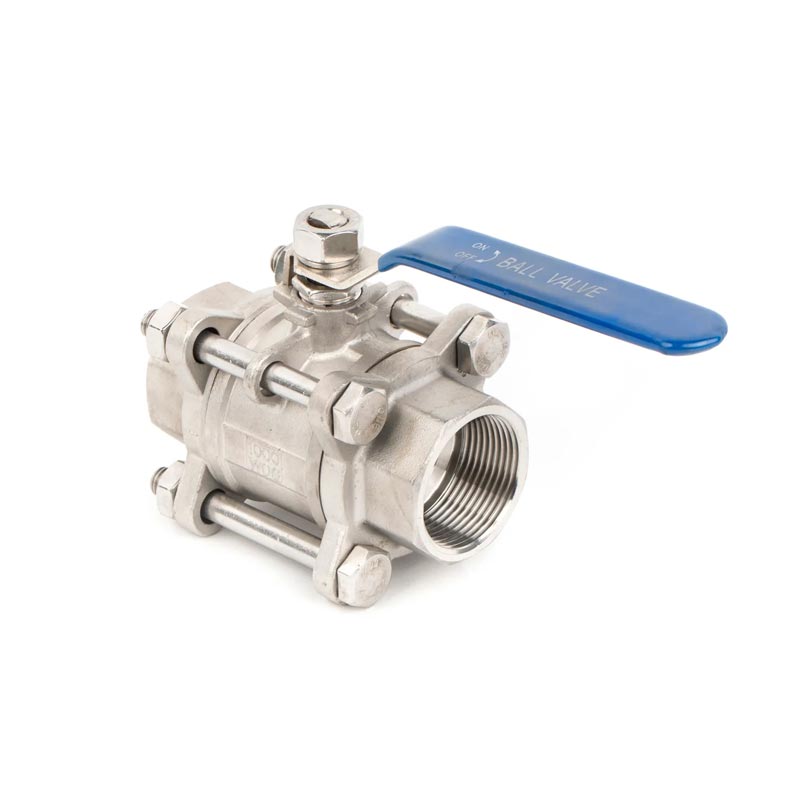

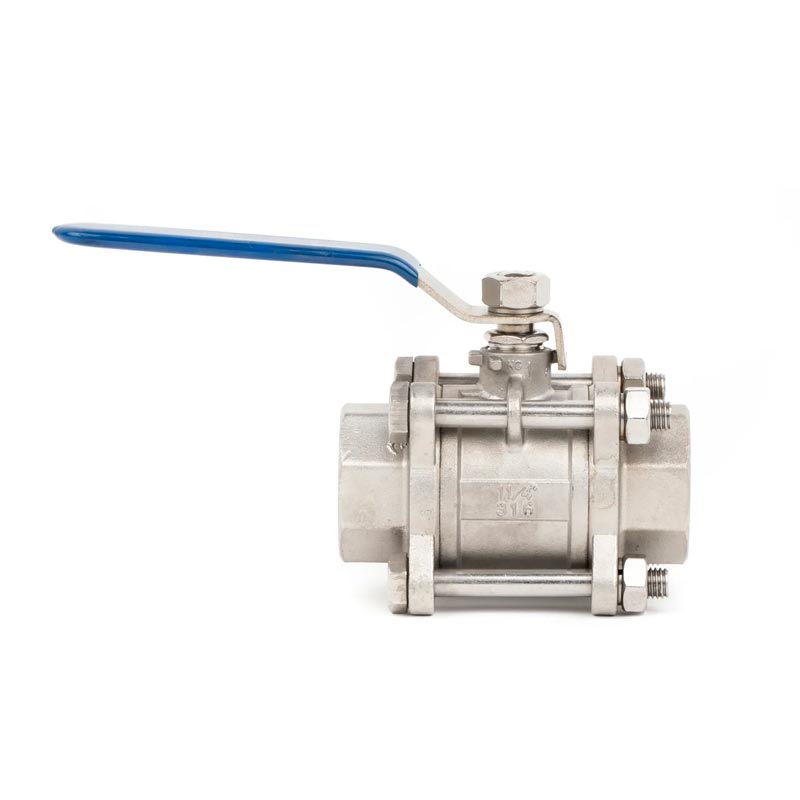

A válvula de esfera de 3-PC de aço inoxidável Joepai oferece incomparável Confiabilidade e desempenho para exigir aplicações industriais. Isso é Projeto versátil e corpo de aço inoxidável resistente à corrosão Excelente escolha para indústrias como processamento químico, água Tratamento, alimentos e bebidas e petróleo e gás. Com seu fácil de manter 3 Projeto de peça e conexões rosqueadas seguras, esta válvula garante vazamento apertado desempenho e durabilidade duradoura. Escolha Joepai para sua válvula opções e desfrute de alta qualidade, suporte e serviço global.
Padrão do tópico: NPT, BSPT, DIN259, DIN2999, ISO228 Classe A
Pressão máxima: 6.4MPa
Faixa de temperatura: -20C ~ 232C
Médio adequado: água, óleo, ar e alguns líquidos corrosivos
Caule à prova de explosão/porta cheia
Corpo de elenco de investimento
1000psi (PN64) W.O.G
Material Padrão: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Cap | CF8M/CF8/WCB | 8 | TRONCO | SS316/SS304SS |
| 2 | Lavadora de parafuso | SS304/SS/SS316 | 9 | Arruela de impulso | Ptfe |
| 3 | Noz hexadecimal | SS304/SS/SS316 | 10 | EMBALAGEM | Ptfe |
| 4 | PARAFUSO | SS304/SS/SS316 | 11 | GLÂNDULA | SS304/SS |
| 5 | CORPO | CF8M/CF8/WCB | 12 | Lavadora de primavera | SS304/SS |
| 6 | ASSENTO | Ptfe | 14 | Porca do caule | SS304/SS |
| 7 | BOLA | SS316/SS304/SS | 15 | Bloqueie apenas retiro | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | Rb. |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Os dutos de ar quente de válvula de válvula de válvula de esfera com rosca de aço inoxidável devem ter um bom desempenho de vedação, porque os fogões de ar quente são equipamentos de alta temperatura e alta pressão, e o combustível usado também é inflamável, explosivo e tóxico, para que eles tenham um bom desempenho de vedação. O sistema de fogão a quente está equipado com dutos de ar frio, interruptores de ar quente, etc.
Entre eles, o duto de ar frio precisa garantir o desempenho de vedação e geralmente é soldado com placas de aço com uma espessura de 4 a 12 mm. Para abordar a tensão térmica causada pela diferença na temperatura do ar frio entre o verão e o inverno, é necessário instalar anéis de expansão e válvulas de bola de 3 pc com rosca de aço inoxidável nos dutos de ar frio. O apoio do duto de ar frio deve ser mantido longe do anel de expansão para evitar impedir a expansão livre e a contração do ducto de ar frio.
