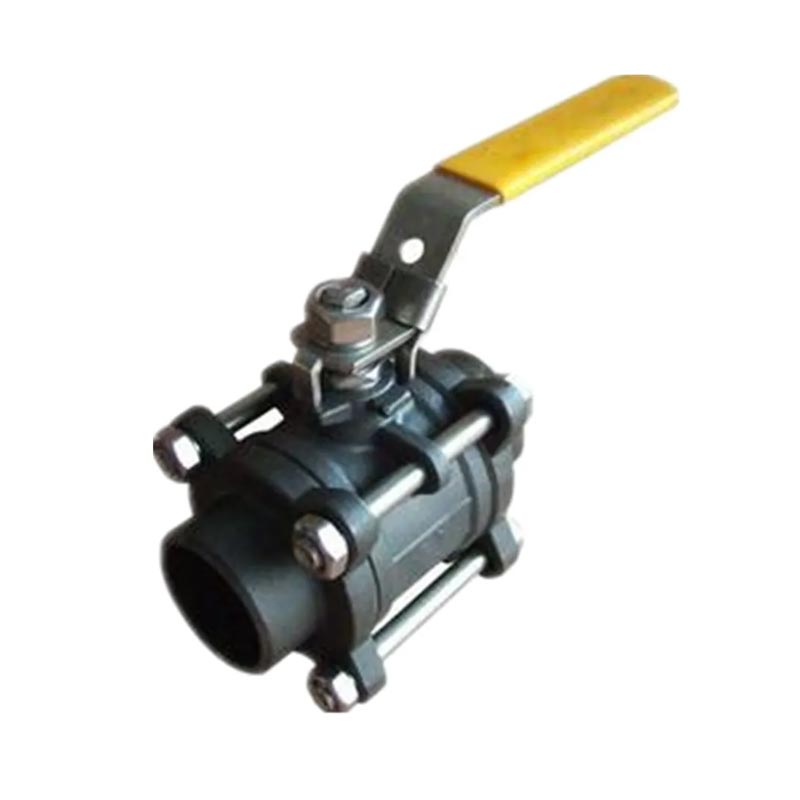

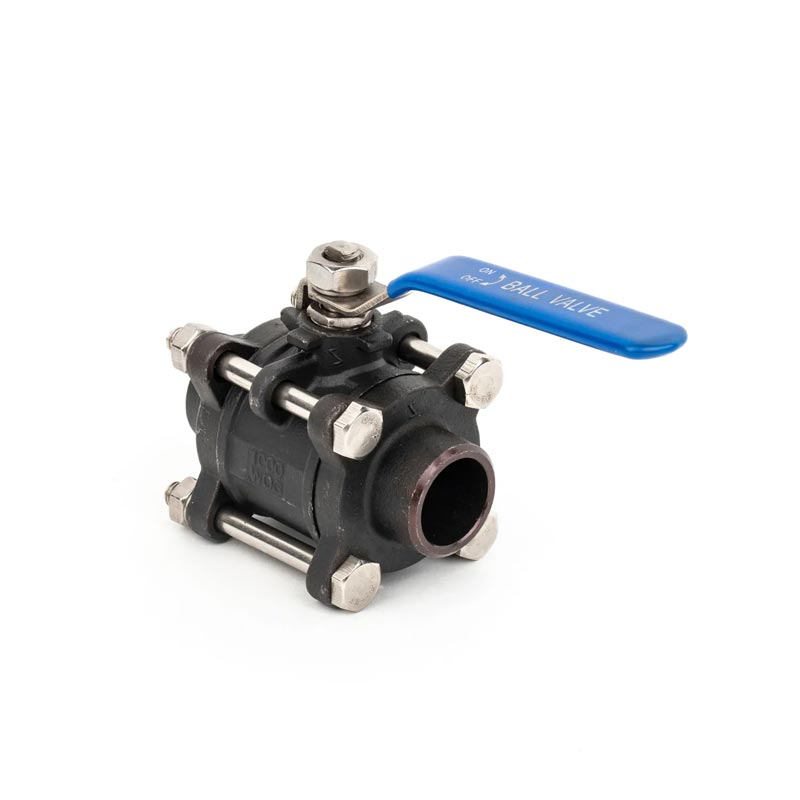

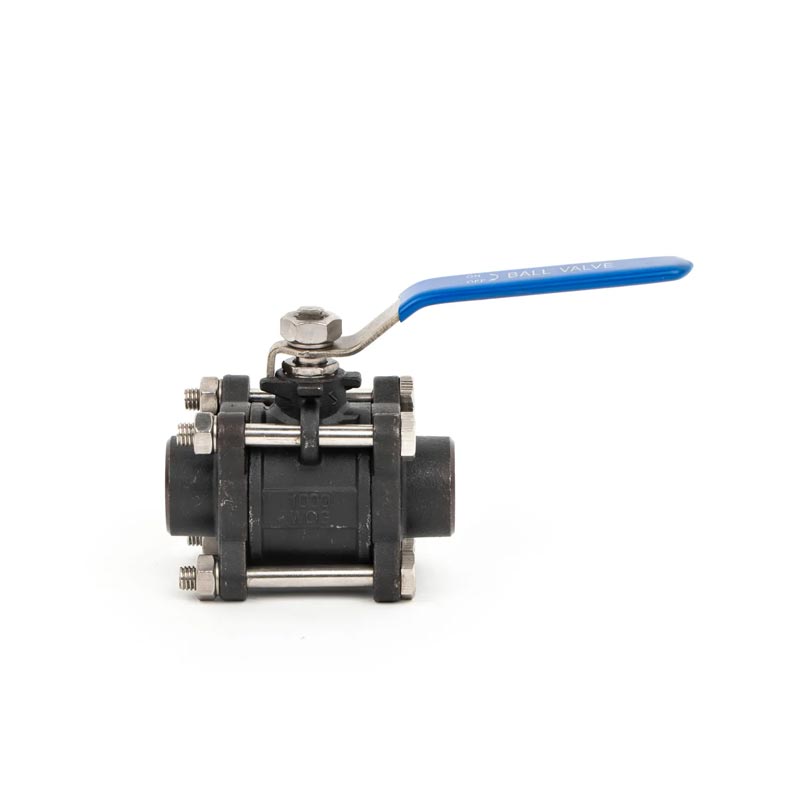

O Joepai Carbon Steel 3-PC Solded Ends Ball Valve PN64 oferece superior desempenho para aplicações de alta pressão, proporcionando durável e confiável Controle de fluidos em indústrias como petróleo e gás, processamento químico, energia geração e tratamento de água. Com seu design robusto de 3 peças, soldado Term requisitos exigentes. Escolha Joepai para obter qualidade líder do setor, inovação e apoio.
Padrão do tópico: NPT, BSPT, DIN259, DIN2999, ISO228 Classe A
Pressão máxima: 6.4MPa
Faixa de temperatura: -20C ~ 232C
Médio adequado: água, óleo, ar e alguns líquidos corrosivos
Caule à prova de explosão/porta cheia
Corpo de elenco de investimento
1000psi (PN64) W.O.G
Material Padrão: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Cap | CF8M/CF8/WCB | 8 | TRONCO | SS316/SS304SS |
| 2 | Lavadora de parafuso | SS304/SS/SS316 | 9 | Arruela de impulso | Ptfe |
| 3 | Noz hexadecimal | SS304/SS/SS316 | 10 | EMBALAGEM | Ptfe |
| 4 | PARAFUSO | SS304/SS/SS316 | 11 | GLÂNDULA | SS304/SS |
| 5 | CORPO | CF8M/CF8/WCB | 12 | Lavadora de primavera | SS304/SS |
| 6 | ASSENTO | Ptfe | 14 | Porca do caule | SS304/SS |
| 7 | BOLA | SS316/SS304/SS | 15 | Bloqueie apenas retiro | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | Rb. |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Para entender a direção do oleoduto, meça as ondulações do terreno ao longo do oleoduto e o comprimento da tubulação, é necessário começar a partir do ponto de partida do oleoduto e configurar toda a pilha e pilhas adicionais ao longo da linha central. Este trabalho é chamado de medição e configuração de pilha central. O controle da válvula de esfera Solded de aço carbono 3-PC PN64 fará com que o oleoduto funcione melhor.
Começamos a partir do ponto de partida e estabelecemos uma pilha de todos os inteiros de acordo com os regulamentos, que são chamados de uma pilha inteira. O espaçamento de toda a pilha pode ser determinado com base nas ondulações e propriedades do terreno. Quando o terreno ondula muito, o espaçamento entre toda a pilha é geralmente de 20m e 30m; Quando o terreno é relativamente plano, o espaçamento pode ser definido como 50m, mas o comprimento não deve exceder 50m. Após nosso processamento, o aço carbono 3-PC Solded Ends Ball Valve PN64 pode melhorar a execução do oleoduto.
