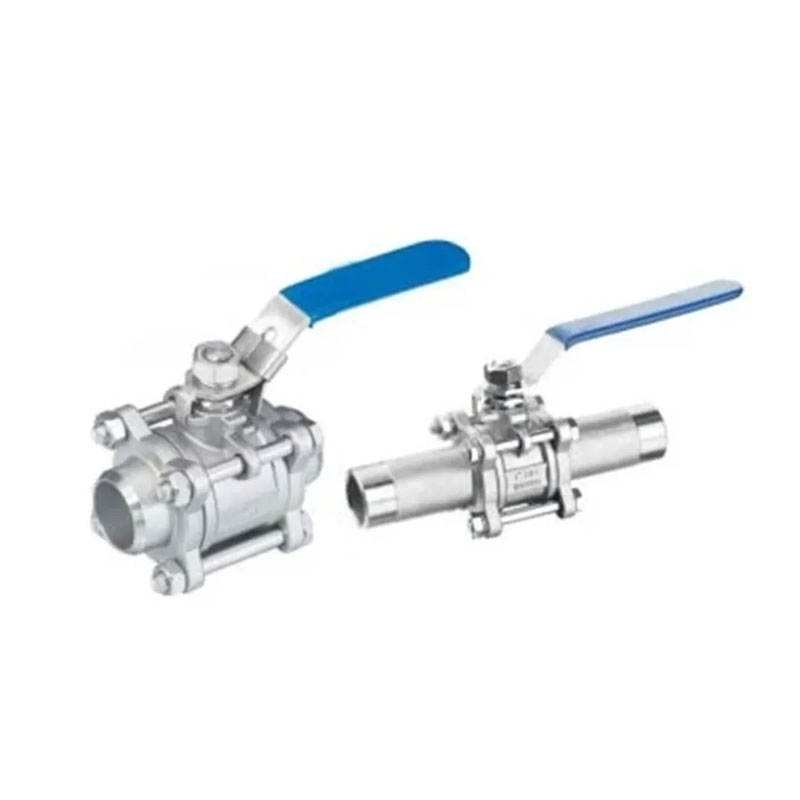

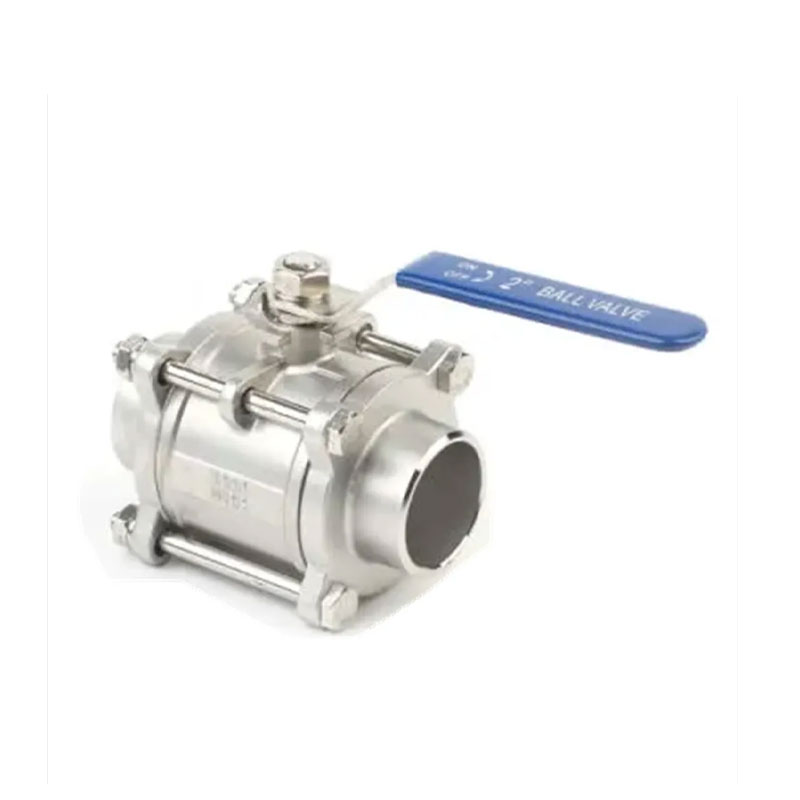

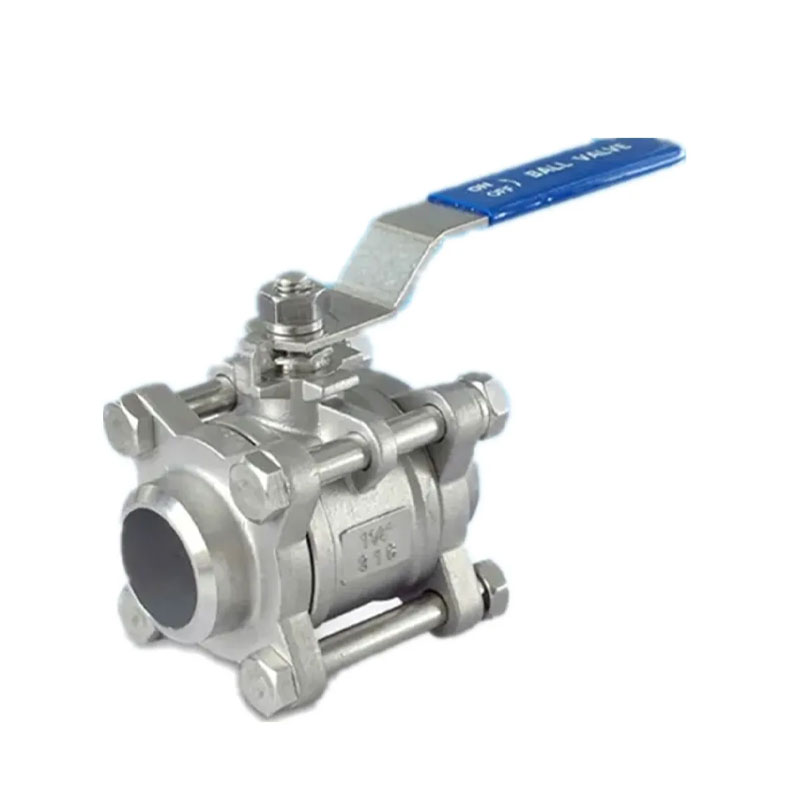

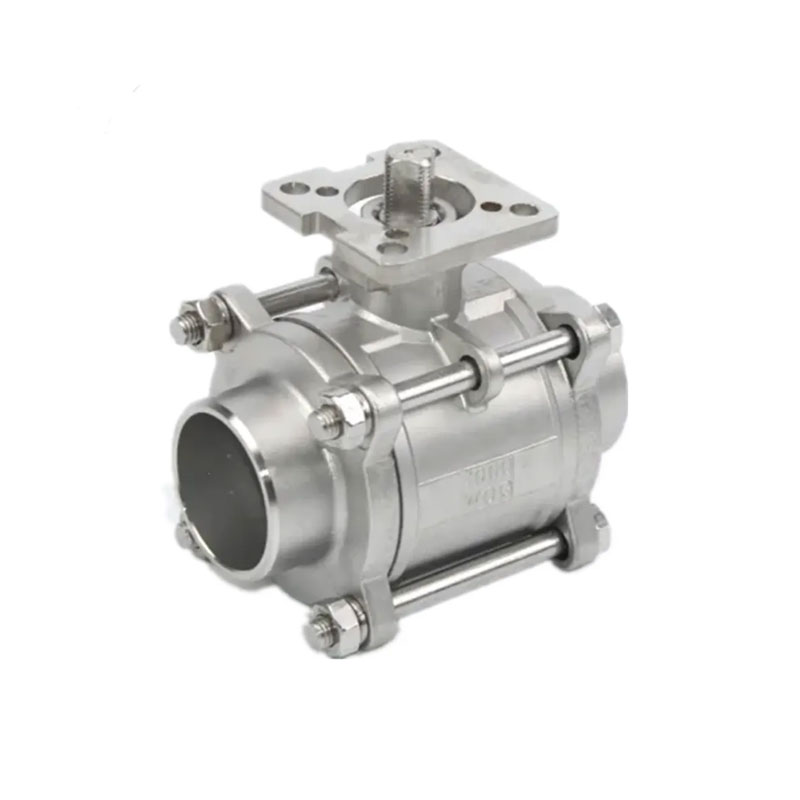

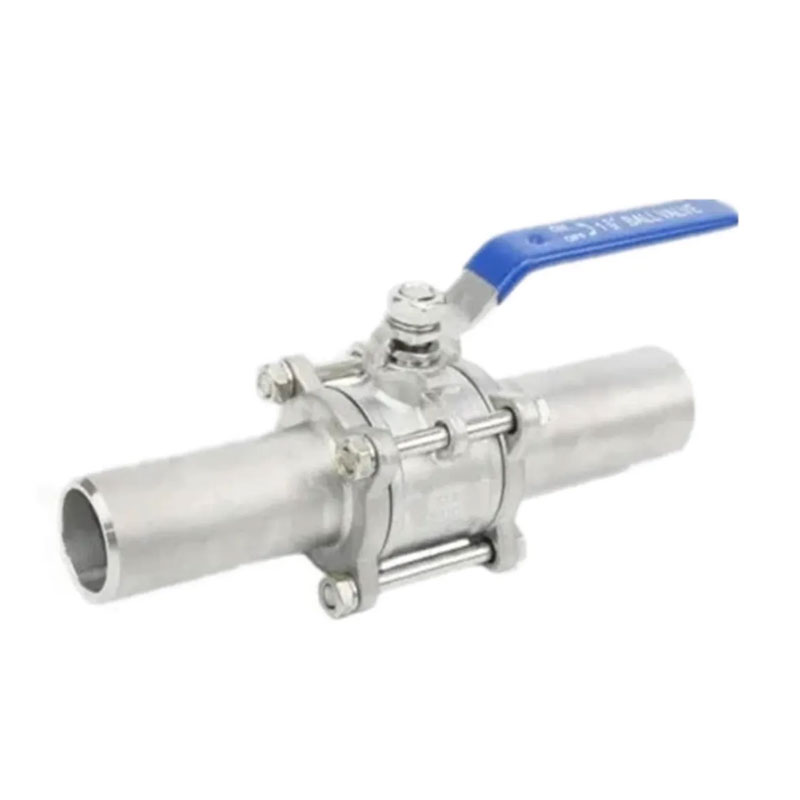

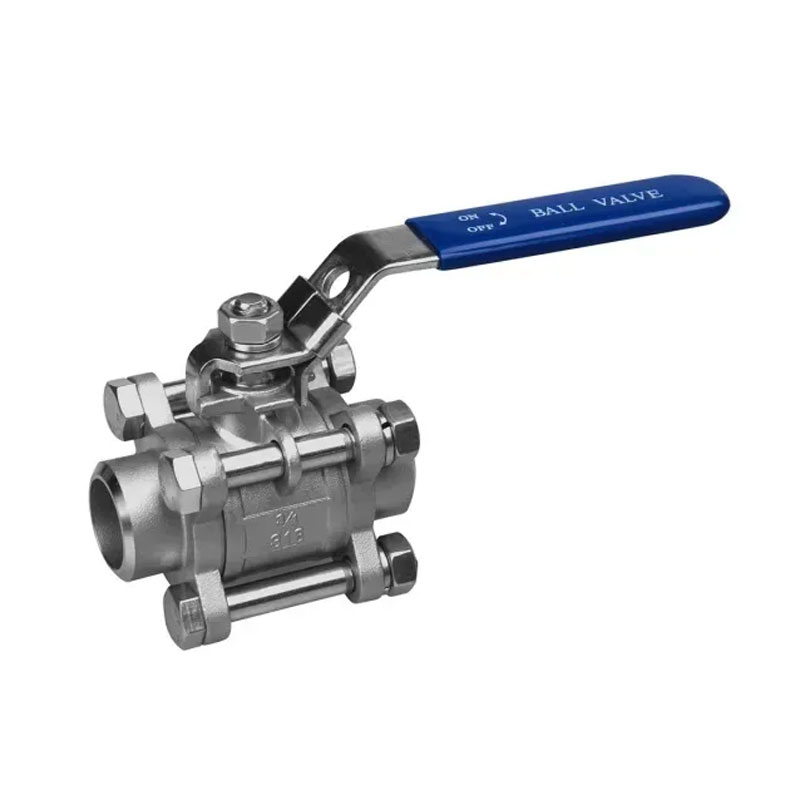

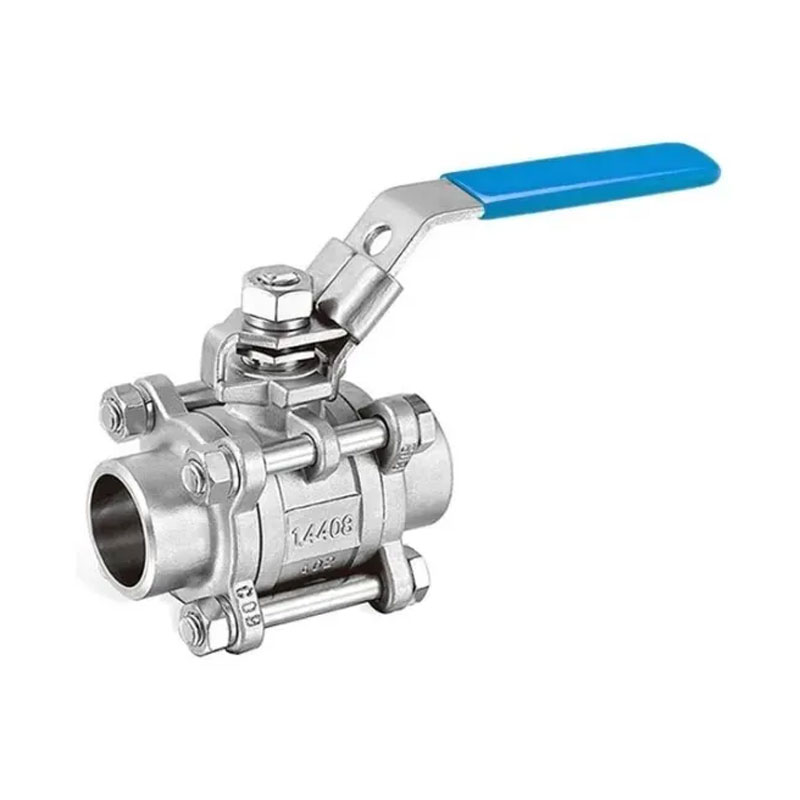

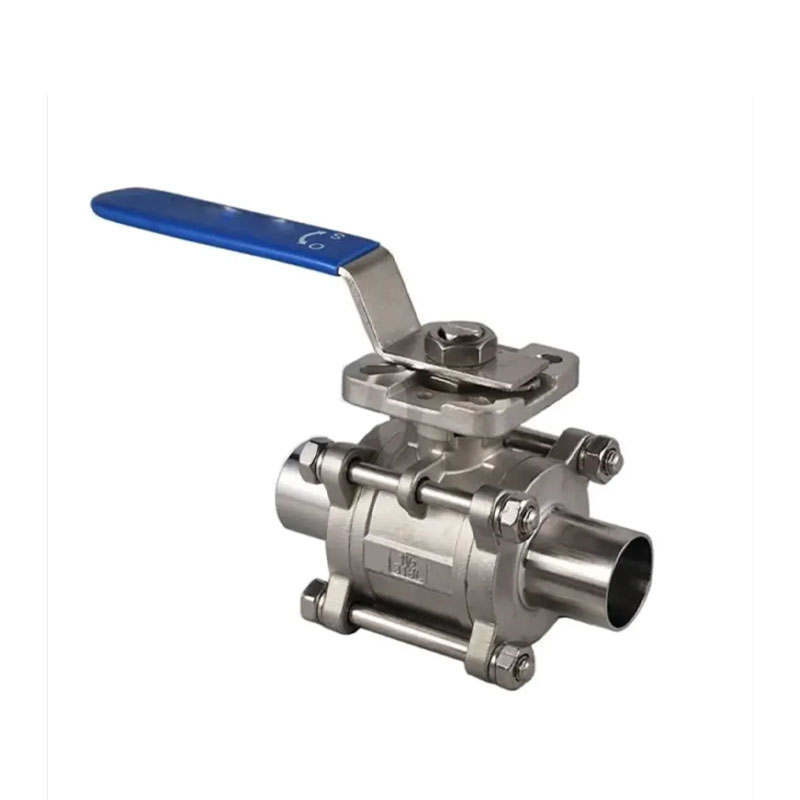

A válvula de esfera de aço inoxidável de 3pc, poço de aço inoxidável, produzido por Joepai foi projetado para suportar alta pressão, alta temperatura e trabalho duro condições. Adota uma estrutura de forjamento de aço totalmente inoxidável e é conectado à extremidade soldada. Este design pode ser integrado ao pipeline sistema sem riscos de vazamento.
A estrutura de três peças permite manutenção e limpeza sem Desmontando o sistema geral de soldagem, tornando -o adequado para aplicações Em indústrias como alimentos, produtos farmacêuticos, produtos químicos e petroquímicos.
Padrão do tópico: NPT, BSPT, DIN259, DIN2999, ISO228 Classe A
Pressão máxima: 6.4MPa
Faixa de temperatura: -20C ~ 232C
Médio adequado: água, óleo, ar e alguns líquidos corrosivos
Caule à prova de explosão/porta cheia
Corpo de elenco de investimento
1000psi (PN64) W.O.G
Material Padrão: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Cap | CF8M/CF8/WCB | 9 | Arruela de impulso | Ptfe |
| 2 | Lavadora de parafuso | SS304/SS/SS316 | 10 | EMBALAGEM | Ptfe |
| 3 | Noz hexadecimal | SS304/SS/SS316 | 11 | GLÂNDULA | SS304/SS |
| 4 | PARAFUSO | SS304/SS/SS316 | 12 | LIDAR | SS304/SS |
| 5 | CORPO | CF8M/CF8/WCB | 13 | Lavadora de primavera | SS304/SS |
| 6 | ASSENTO | Ptfe | 14 | Porca do caule | SS304/SS |
| 7 | BOLA | SS316/SS304/SS | 15 | Tampa de plástico | PLÁSTICO |
| 8 | TRONCO | SS316/SS304/SS |
| NPS | Dn | d | D | L | W | H |
| 1/4 " | 8 | 12.5 | 16.4 | 68 | 90 | 53 |
| 3/8 " | 10 | 12.5 | 18.6 | 68 | 90 | 53 |
| 1/2 " | 15 | 15 | 22.6 | 74 | 90 | 56 |
| 3/4 " | 20 | 20 | 28.8 | 84 | 108 | 65 |
| 1 " | 25 | 25 | 34.8 | 94 | 123 | 69 |
| 11/4 " | 32 | 32 | 44.2 | 110 | 170 | 81.5 |
| 11/2 " | 40 | 38 | 50.8 | 126 | 170 | 86.5 |
| 2 " | 50 | 49 | 62.8 | 147 | 170 | 102 |
| 21/2 " | 65 | 62 | 75.4 | 185 | 240 | 133 |
| 3 " | 80 | 76 | 94 | 216 | 240 | 133 |
| 4 " | 100 | 94 | 114 | 270 | 280 | 173 |
Joepai tem equipamentos avançados de usinagem e teste CNC e uma alta qualidade Equipe dedicada a criar uma válvula confiável, durável e fácil de manter Portfólio de produtos, cobertura de válvulas de esferas, válvulas de portão, válvulas de verificação, válvulas de borboleta, etc., amplamente exportadas para a Europa, o Oriente Médio, Sudeste Asiático, Américas e outras regiões.
