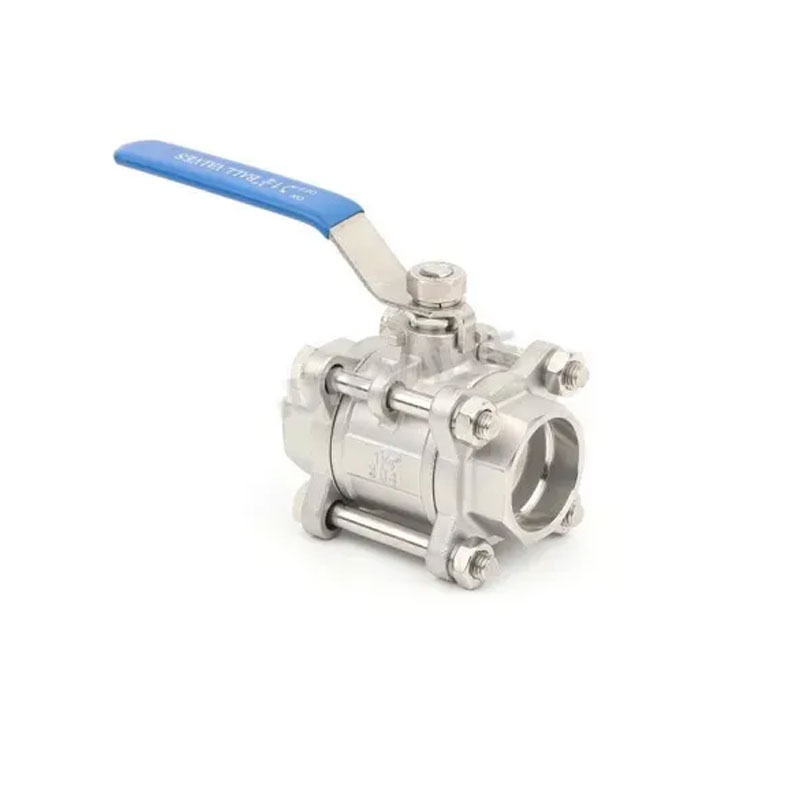

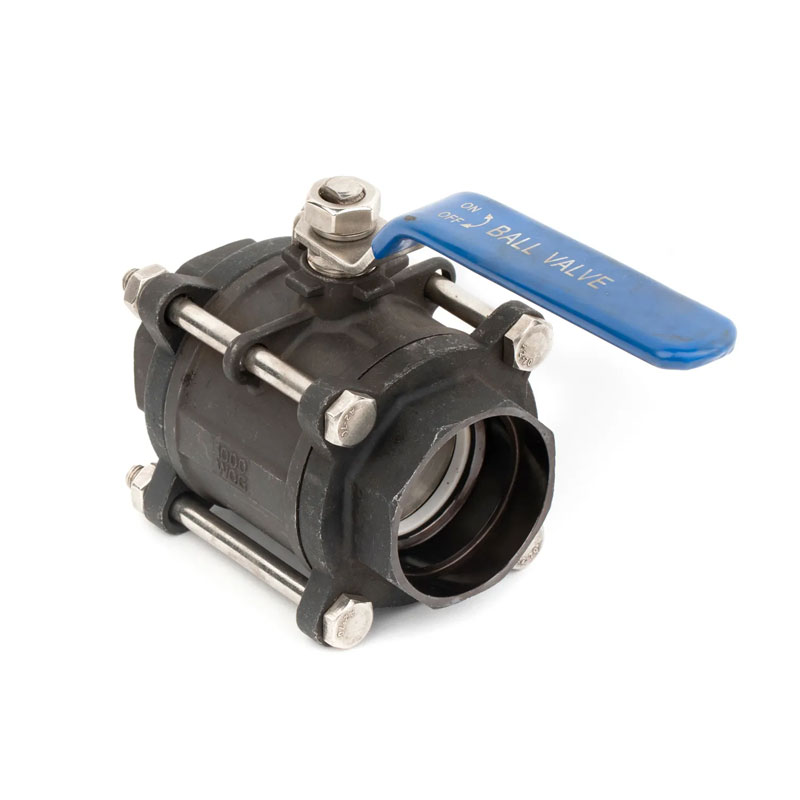

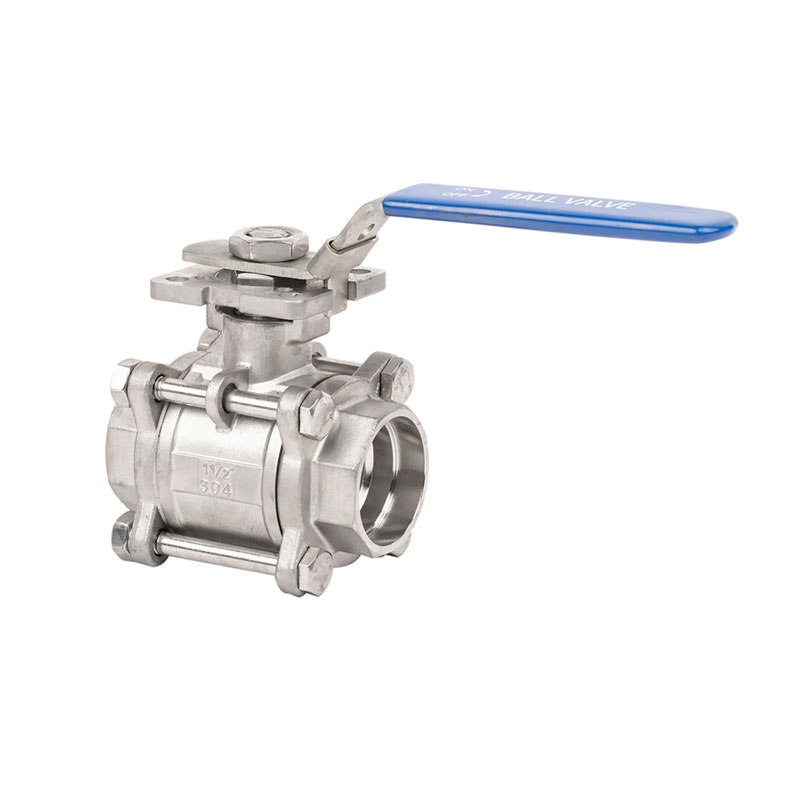

Joepai 3 peças Válvulas de bola de solda feitas na China é relativamente novo tipo de válvula de esfera que tem algumas vantagens únicas em sua estrutura, como comutação sem atrito, baixo desgaste de vedação e pequena abertura e fechamento torque. Isso pode reduzir as especificações do atuador que o acompanha. Equipado com um atuador elétrico de vários turnos, ele pode obter ajuste e corte apertado do meio. Amplamente aplicável a condições de trabalho, como Petróleo, químico, abastecimento de água urbana e drenagem que requerem rigorosamente cortar.
As principais características das válvulas de bola de solda de 3 peças são suas compactas estrutura, operação e manutenção fácil, adequadas para o trabalho geral mídia como água, solventes, ácidos e gás natural, bem como para a mídia com condições de trabalho severas, como oxigênio, peróxido de hidrogênio, metano, e etileno. O corpo da válvula de uma válvula de esfera pode ser integral ou modular.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula de esfera de solda de 3pc |
| Faixa de tamanho | 1/4 ” - 4” (DN8 - DN100) |
| Conexão final | Solda de soquete (SW) |
| Classificação de pressão | 1000 onda / pn63 |
| Material corporal | Aço inoxidável CF8 / CF8M / AÇO DE CARBONA WCB |
| Material do assento | PTFE / RPTFE / PEEK |
| Tipo de operação | Alavanca manual / atuador pneumático / atuador elétrico |
| Padrões | ASME B16.11, API 598, ISO 5211 (bloco de montagem opcional) |
| Opções | Projeto seguro para incêndio, bloco de montagem ISO 5211, assentos cheios de cavidade (opcional) |
| 1 | Cap | CF8M/CF8/WCB | 9 | Arruela de impulso | Ptfe |
| 2 | Lavadora de parafuso | SS304/SS/SS316 | 10 | EMBALAGEM | Ptfe |
| 3 | Noz hexadecimal | SS304/SS/SS316 | 11 | GLÂNDULA | SS304/SS |
| 4 | PARAFUSO | SS304/SS/SS316 | 12 | Localizando a peça | SS304/SS |
| 5 | CORPO | CF8M/CF8/WCB | 13 | LIDAR | SS304/SS |
| 6 | ASSENTO | Ptfe | 14 | Porca do caule | SS304/SS |
| 7 | BOLA | SS316/SS304/SS | 15 | Tampa de plástico | PLÁSTICO |
| 8 | TRONCO | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
