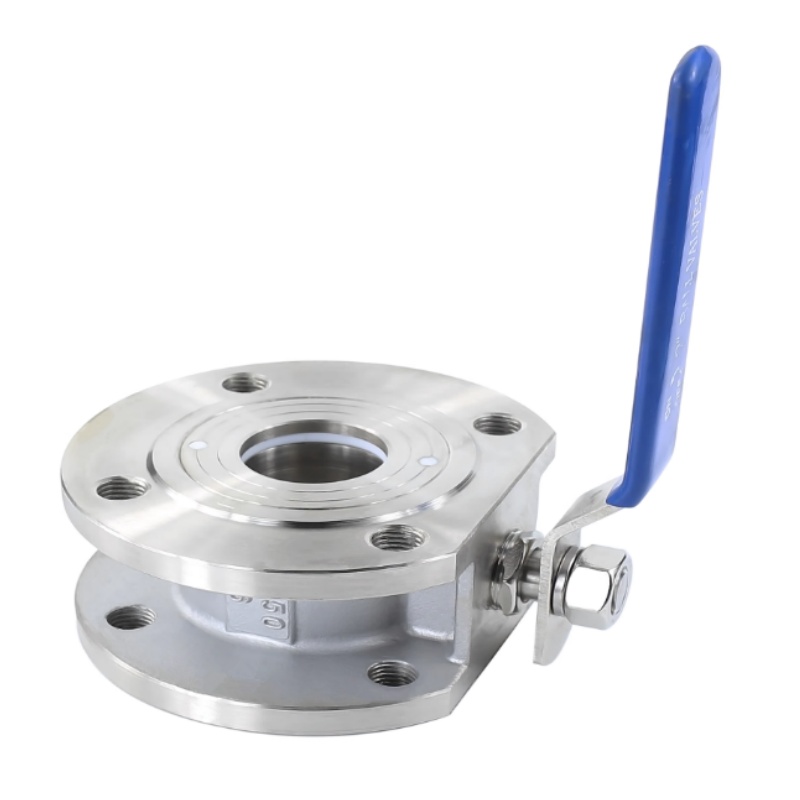

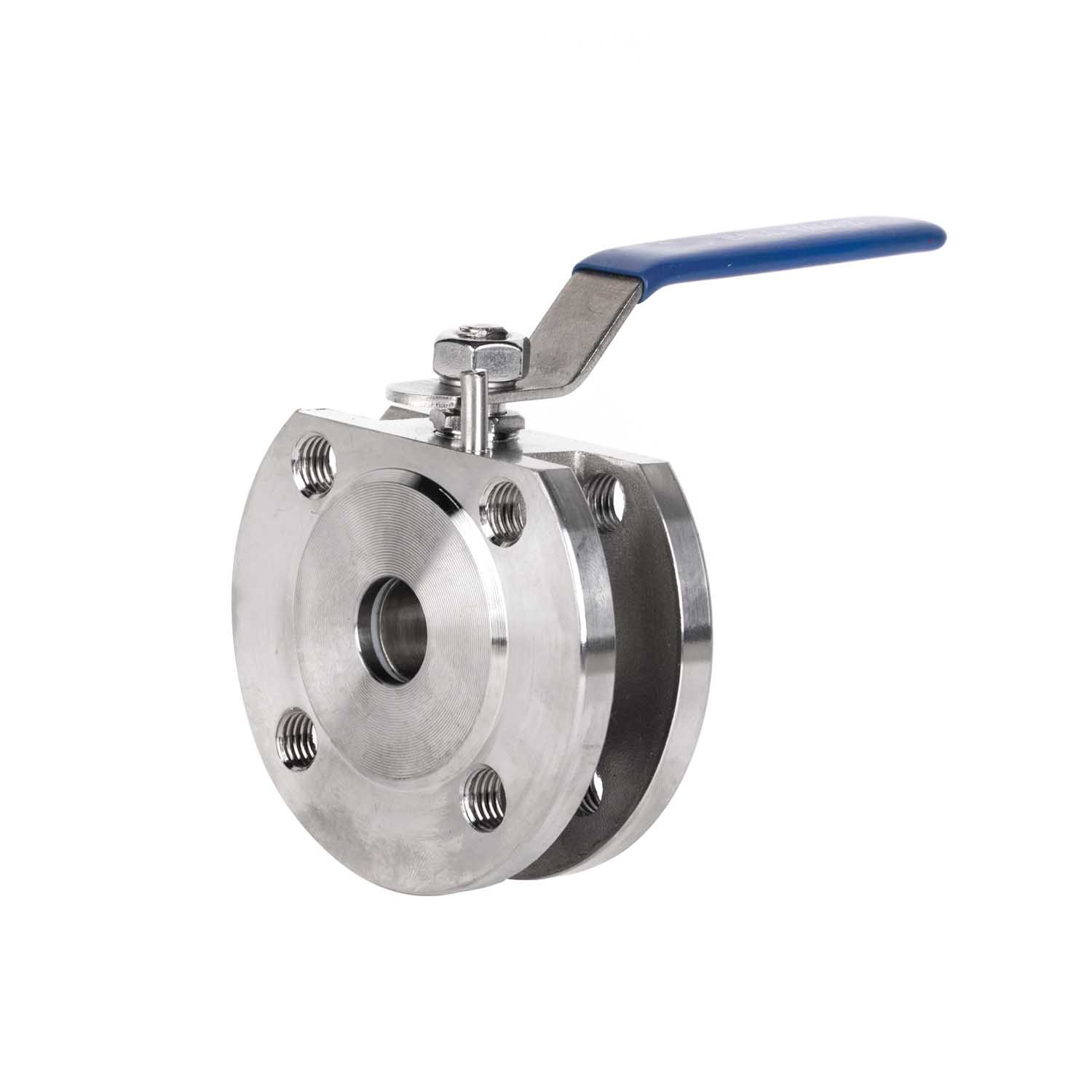

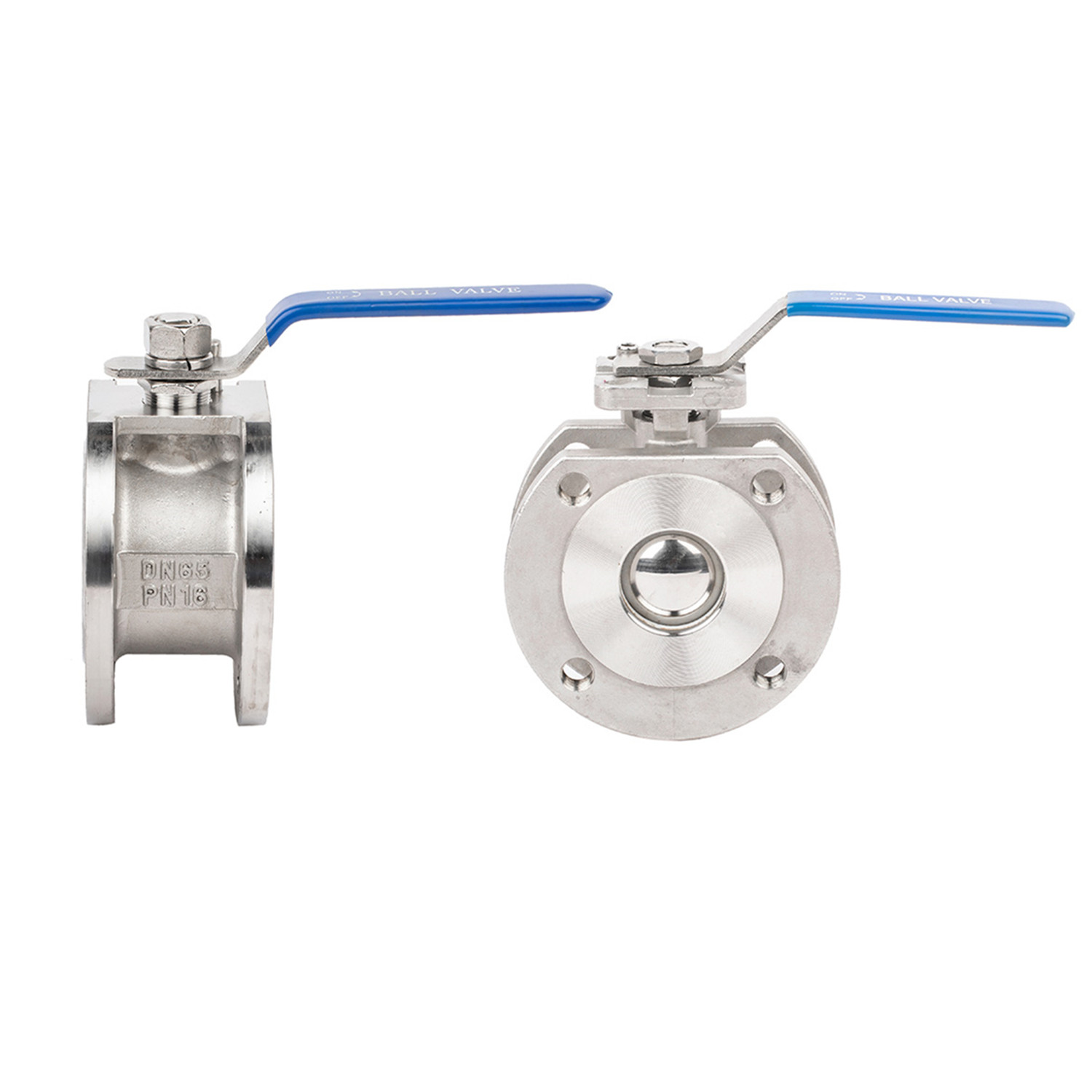

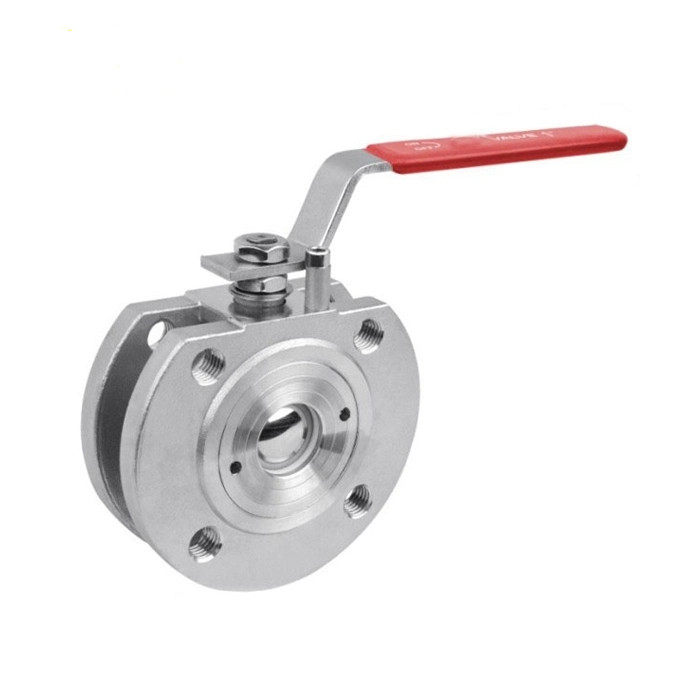

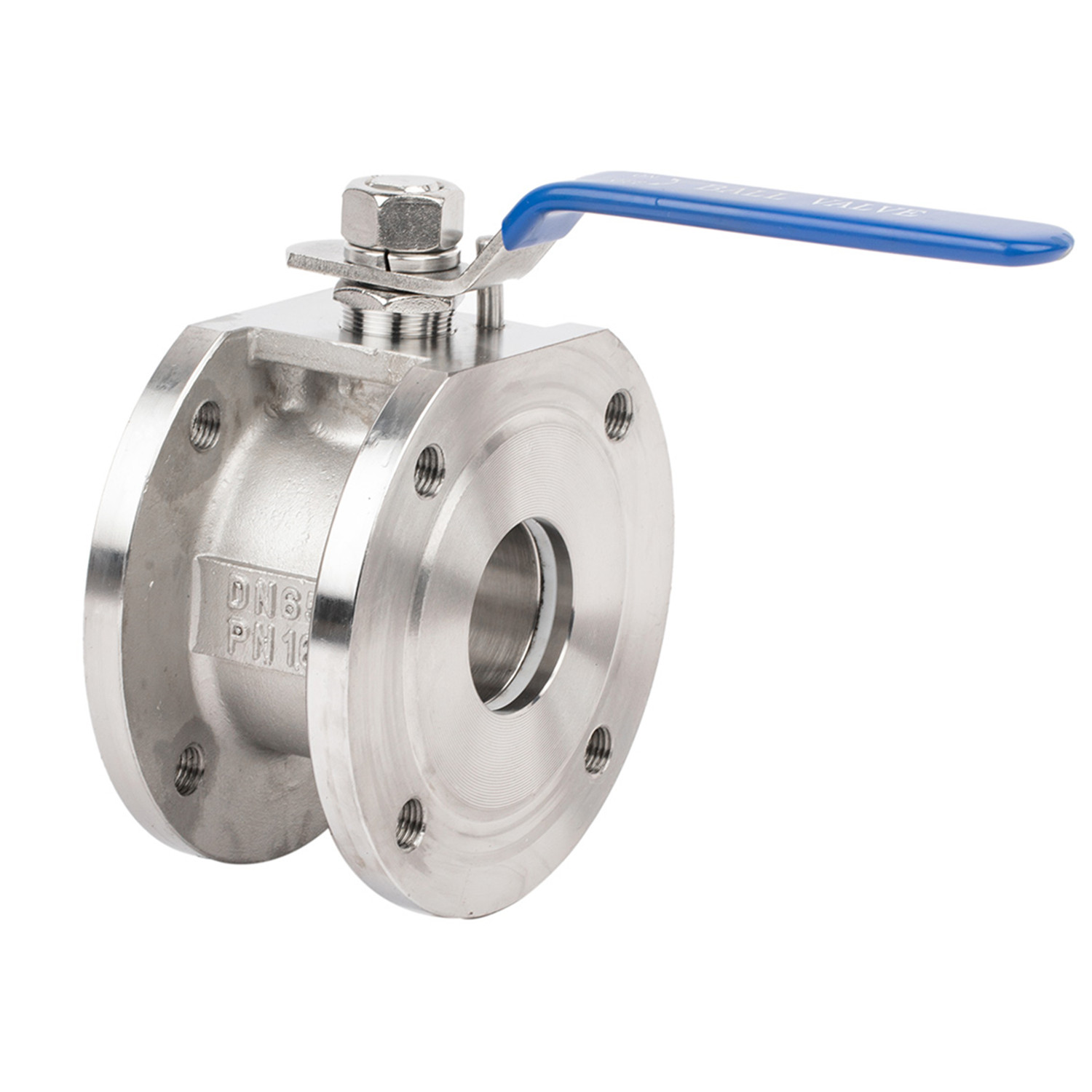

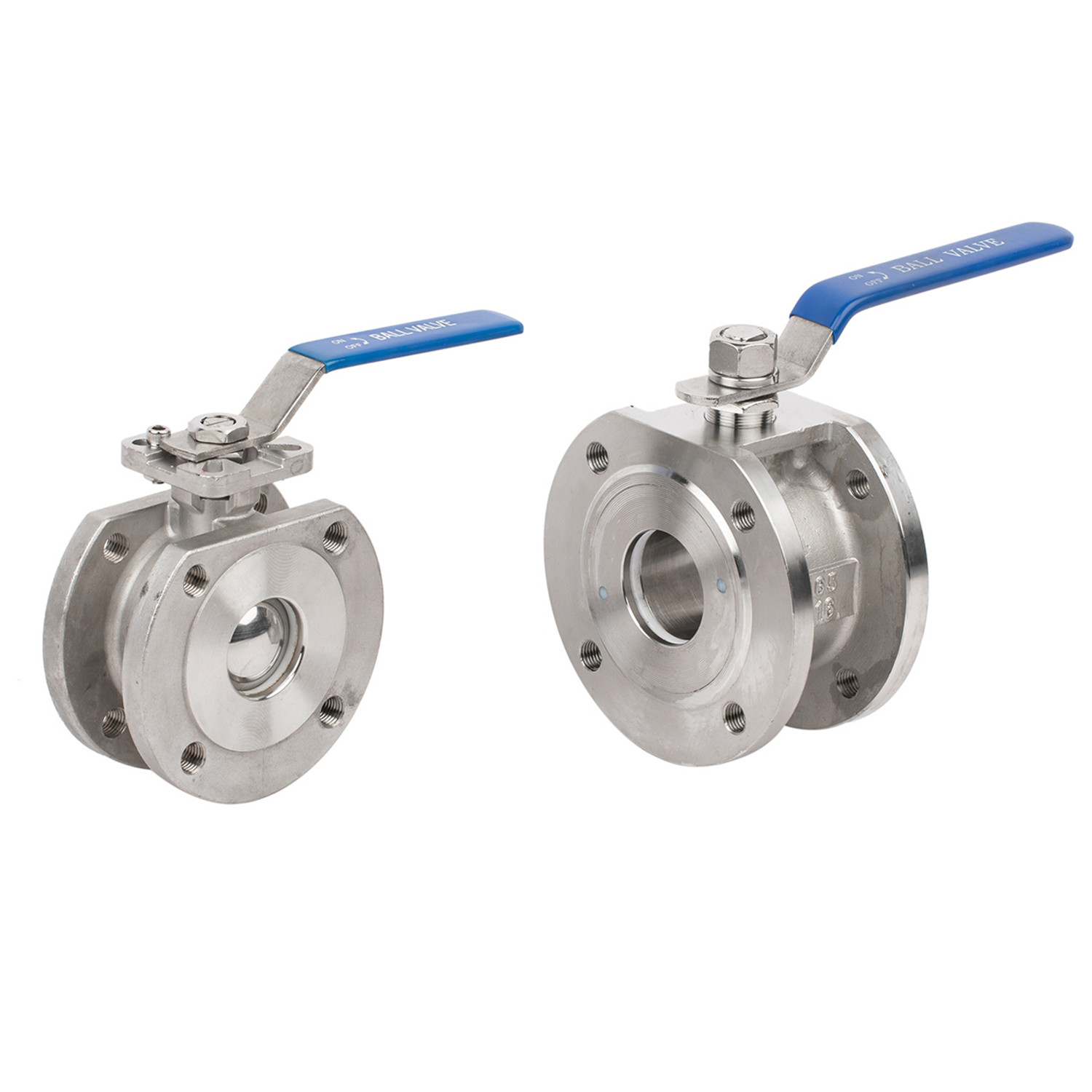

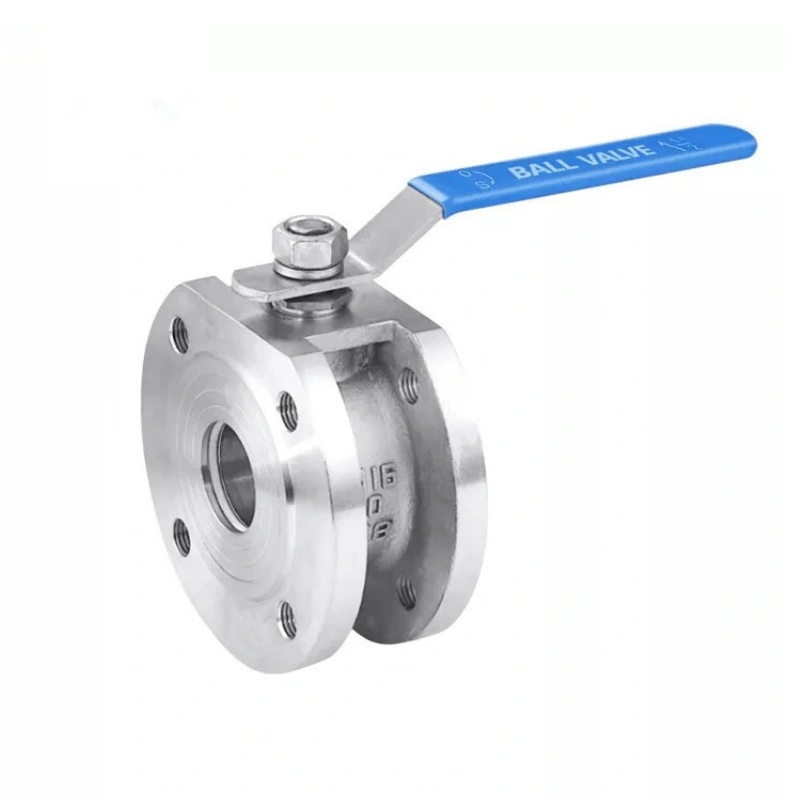

As válvulas esféricas com flange wafer de aço inoxidável de alta qualidade JOEPAI são válvulas de corte ultracompactas de um quarto de volta imprensadas entre flanges de tubo padrão. Eles são preferidos para espaços apertados em tubulações industriais, químicas e farmacêuticas. Essas válvulas de corpo inteiro para serviços pesados oferecem excelente resistência à corrosão e controle de fluido irrestrito em toda a porta. Elas são projetadas para serem fixadas diretamente entre dois flanges de tubulação usando parafusos longos que abrangem todo o comprimento do corpo. Ao eliminar os flanges finais integrados, ela atinge uma dimensão face a face ultracurta, tornando-a significativamente mais leve e mais acessível do que as válvulas esfera flangeadas padrão.
Corpo compacto: A construção ultrafina de uma só peça minimiza a pegada do gasoduto
Mecanismo de conexão:Instalado entre flanges de tubo, protegido por compressão de parafusos de flanco
Baixo volume de sustentação: A curta distância entre a bola e a borda externa reduz a retenção média e as zonas mortas
Materiais:Aço Carbono (WCB / A105), Aço Inoxidável (CF8/304, CF8M/316)
Classificações de pressão: ASME Classe 150/300, EN PN10/PN16/PN40
Tipos de assento: Sede macia (PTFE / RTFE) para vazamento zero
Tipos de furo: Porta completa (eficiência máxima de fluxo), Porta V/Segmentada (estrangulamento preciso)

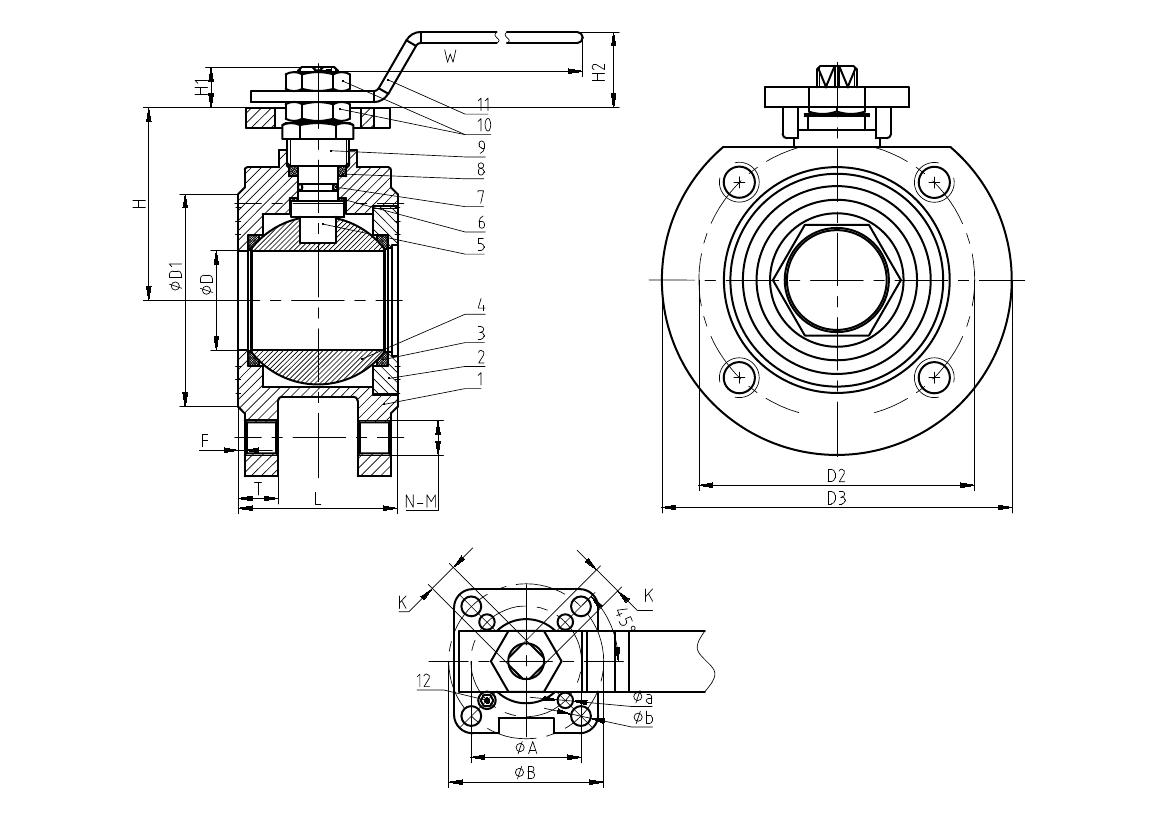

| Não. | Nome da peça | Material |
| 1 | Corpo | WCB/CF8/CF8M |
| 2 | Boné | WCB/CF8/CF8M |
| 3 | Assento | PTFE |
| 4 | Bola | SS304/SS316 |
| 5 | Tronco | SS304/SS316 |
| 6 | Junta | PTFE |
| 7 | Anel de vedação | VITON |
| 8 | Embalagem | PTFE |
| 9 | Glândula | SS/SUS304 |
| 10 | Porca de haste | SS/SUS304 |
| 11 | Lidar | SS |
| 12 | Pare o pino | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
TF
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
