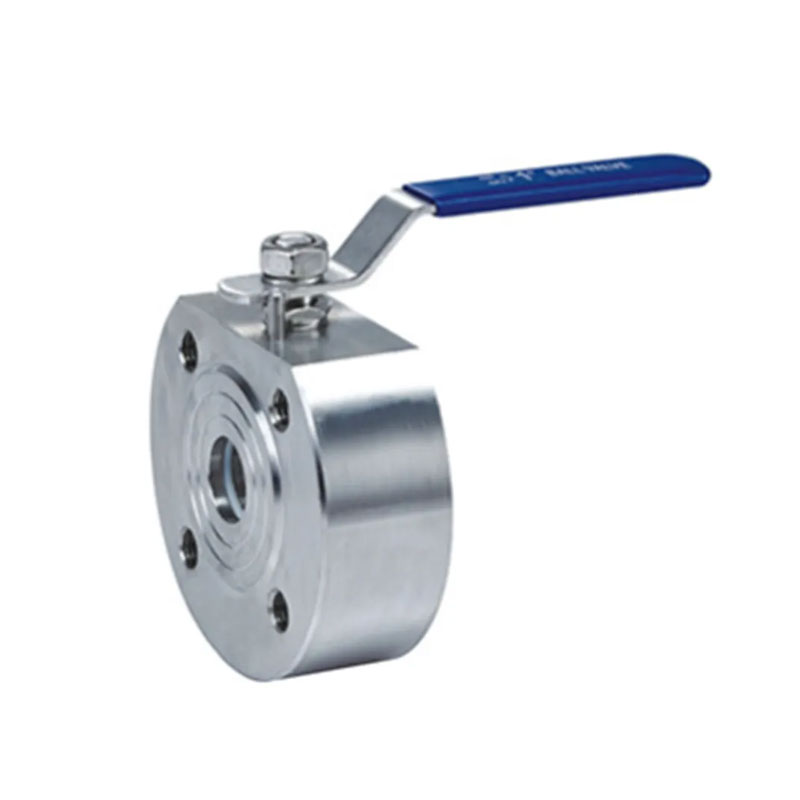

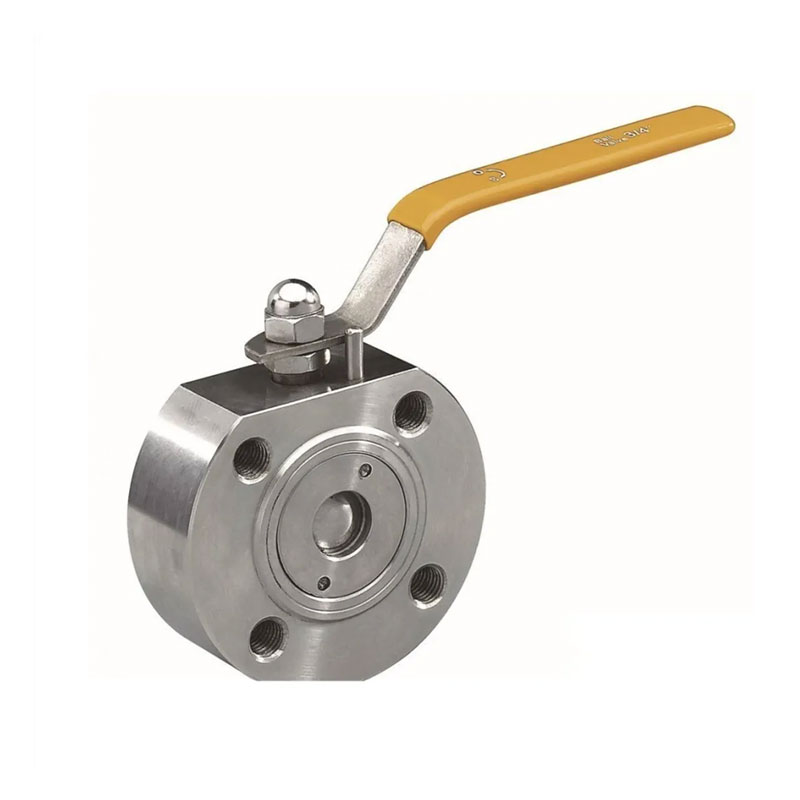

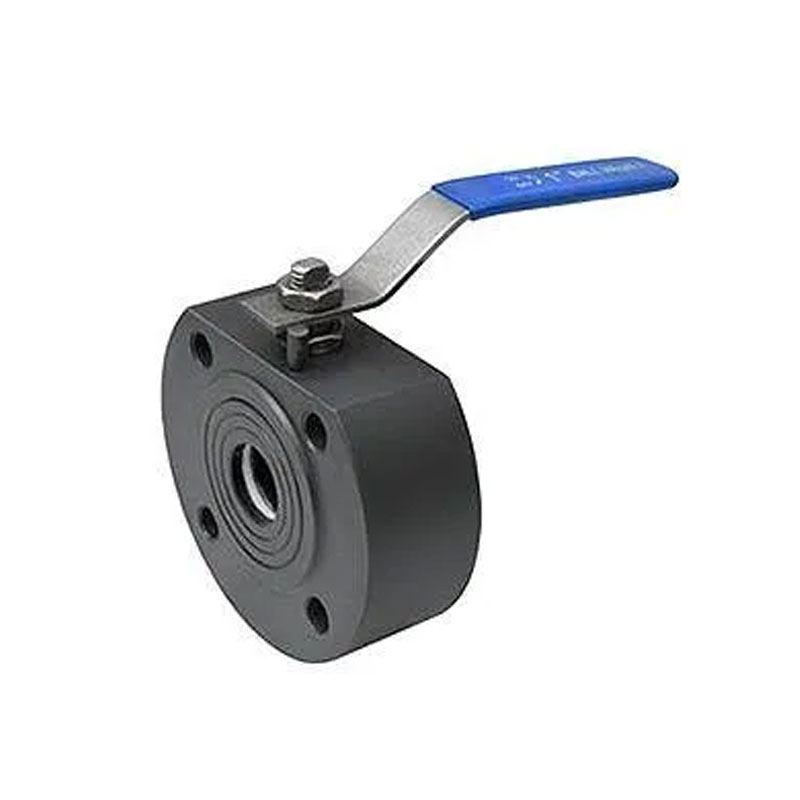

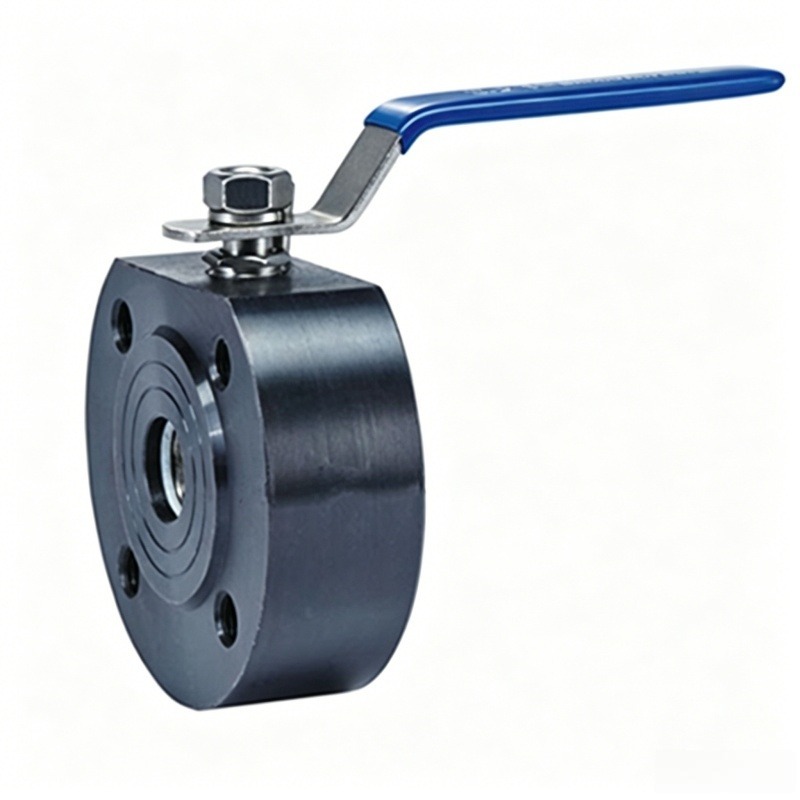

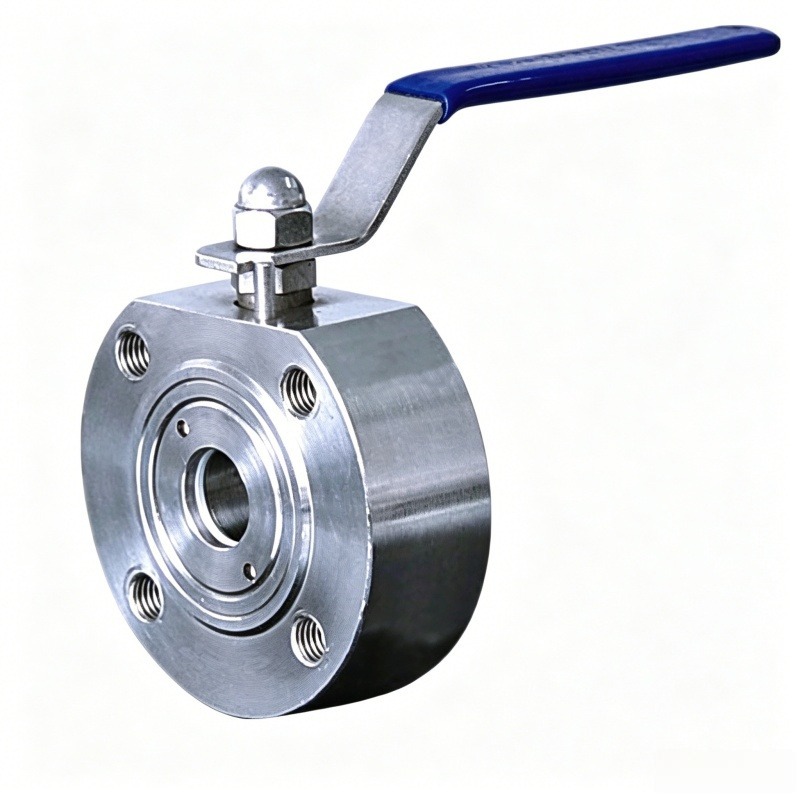

O produto de válvula esférica flangeada wafer de aço forjado durável JOEPAI 1PC tem muitas características, como estrutura compacta, aparência requintada, controle inteligente, excelente desempenho, boa qualidade e fácil uso. A válvula esférica flangeada wafer de aço forjado 1PC é uma válvula esférica operada manualmente com um ângulo de rotação de 90°. Possui excelente desempenho de vedação, alto fluxo capacidade, baixo coeficiente de resistência ao fluxo, estrutura simples, fácil manutenção e longa vida útil. Válvulas de esfera de peça única são geralmente usadas em aplicações com requisitos rigorosos de vedação. Além de controlar meios de gás, líquido e vapor, eles também são adequados para controlar esgoto e meios contendo impurezas fibrosas.
Material principal: aço carbono forjado (A105/LF2)
Corpo integrado com barra de pulverização
Instale a extremidade do flange de fixação entre os flanges ANSI/DIN/JIS
Sede de válvula em PTFE/RPTFE/metal (opcional)
Até 2.500 PSI (PN100)
Faixa de temperatura:-29°C a+250°C
Leve e economiza espaço
API 598/EN 12266-1
Personalização: Fornece abertura, design de alça ou instalação de atuador
de acordo com os requisitos
A válvula JOEPAI é um fabricante de válvula esférica flangeada wafer de aço forjado 1PC com sede em Wenzhou, China, desenvolvido a partir da fábrica de válvulas Jingyue criada em 2003. Com ISO 9001, CE, e certificações KC, nossa fábrica combina usinagem CNC, design 3D (UG/CAD) e testes completos de pressão/químicos para fornecer soluções de controle de fluxo de engenharia para clientes na Europa, Coreia do Sul, Austrália, Sudeste Asiático e Oriente Médio. JOEPAI é seu confiável parceiro em projetos de dutos industriais
| Não. | Nome da peça | Material |
| 1 | Corpo | SS/SUS304 |
| 2 | Boné | SS/SUS304 |
| 3 | Assento | PTFE |
| 4 | Bola | SS304/SS316 |
| 5 | Tronco | SS304/SS316 |
| 6 | Junta | PTFE |
| 7 | Anel de vedação | VITON |
| 8 | Embalagem | PTFE |
| 9 | Glândula | SS/SUS304 |
| 10 | Porca de haste | SS/SUS304 |
| 11 | Lidar | SS |
| 12 | Pare o pino | SS/SUS304 |

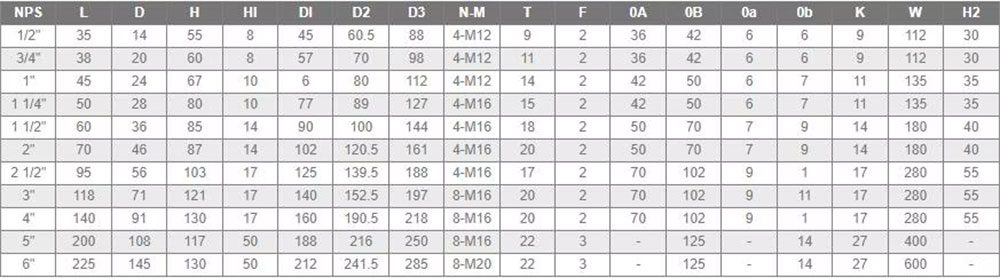

| NPS | L (mm) | D (mm) | Hum) | OI (mm) | DI (mm) | D2 (mm) | D3 (mm) | NM | T (mm) | F(mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | W (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
