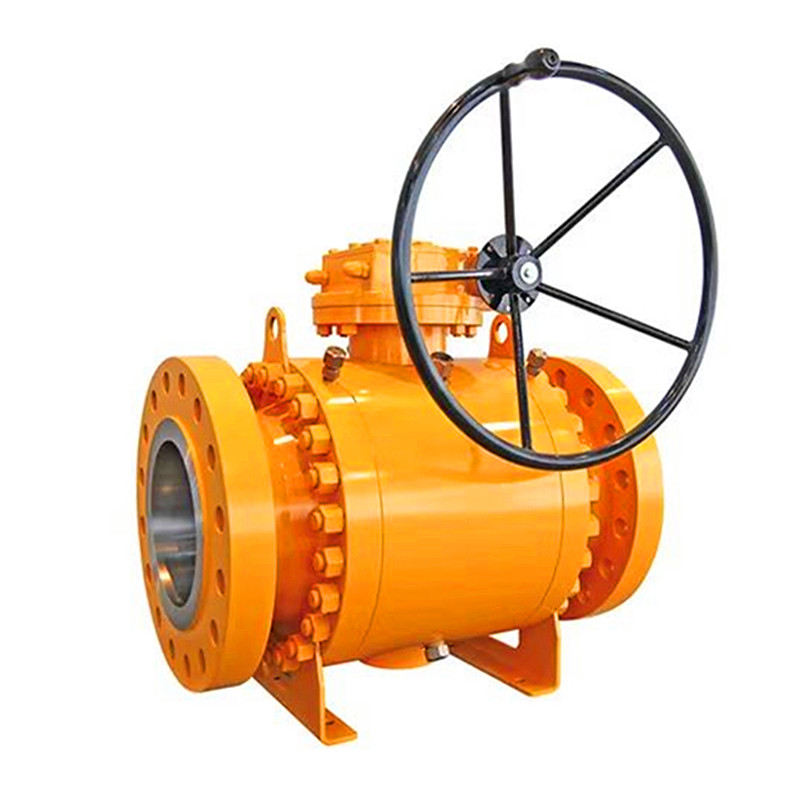

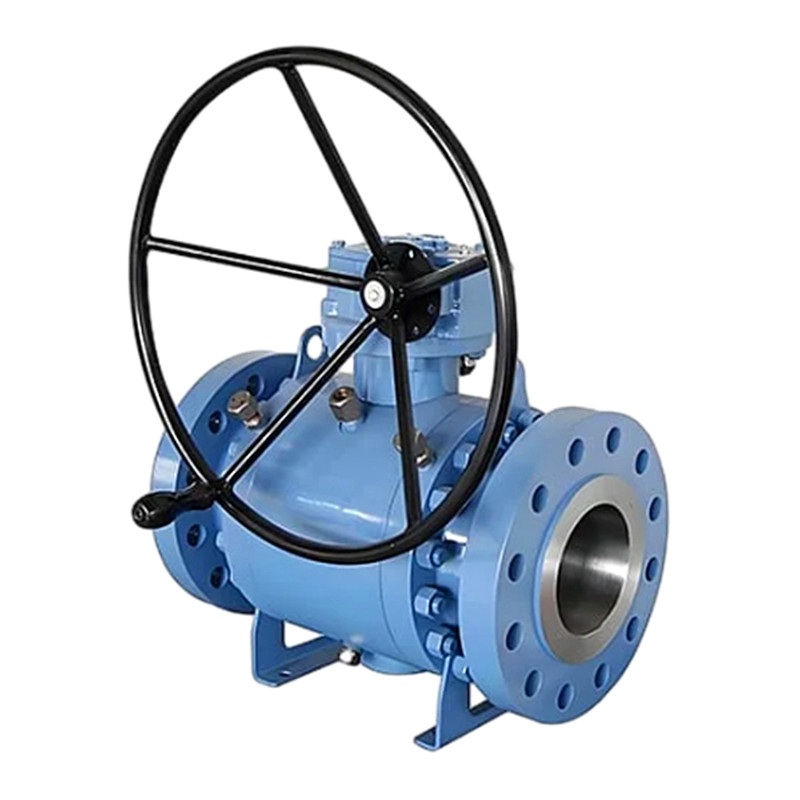

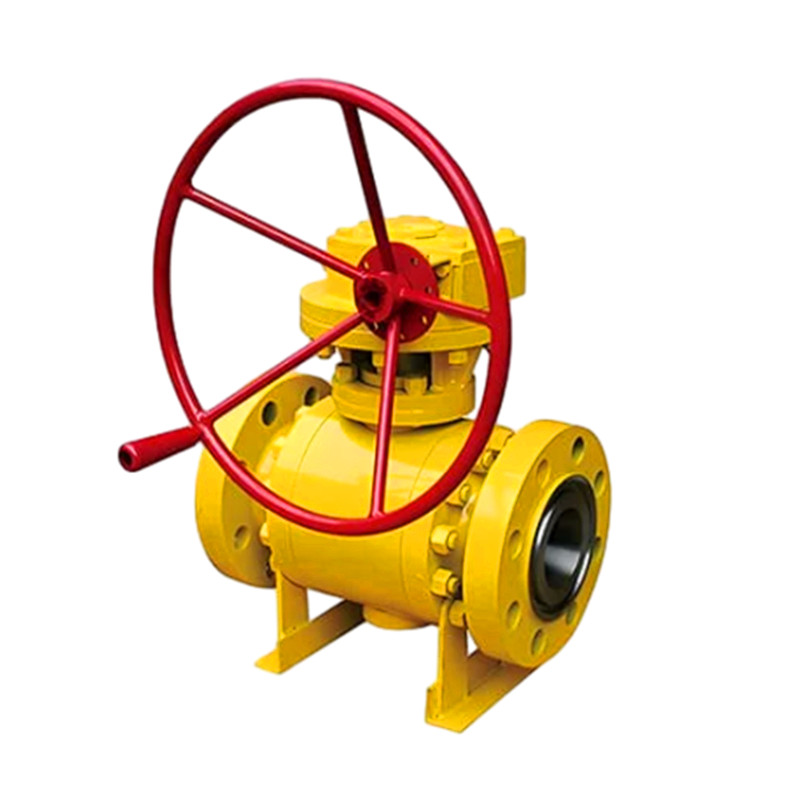

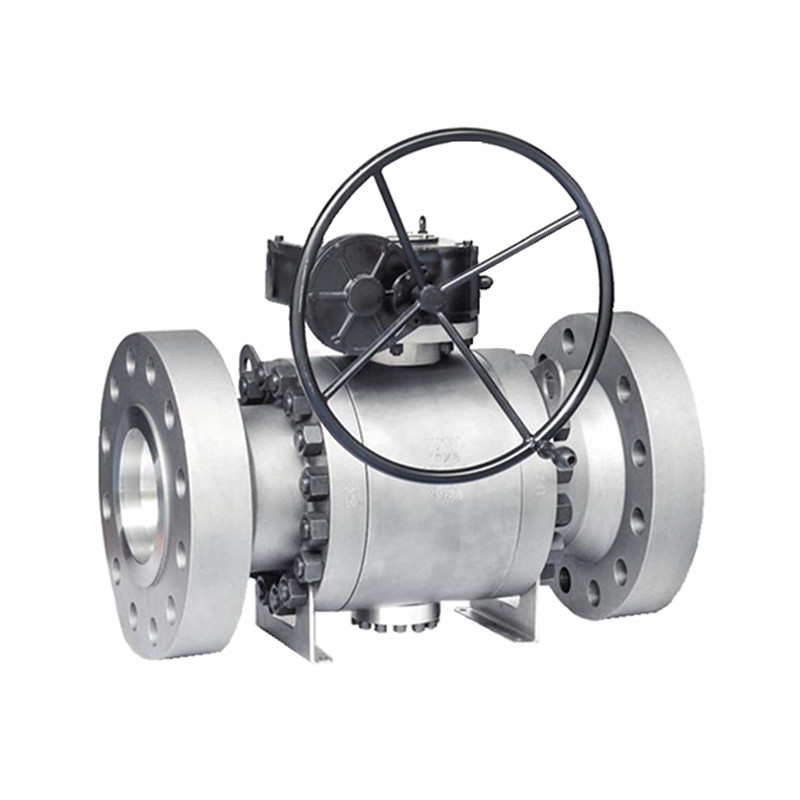

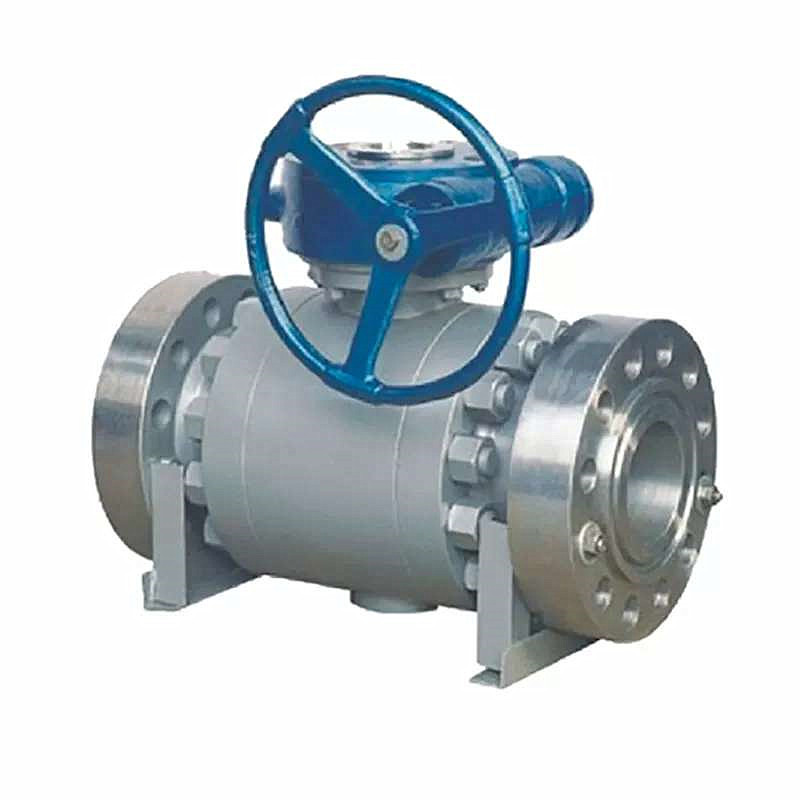

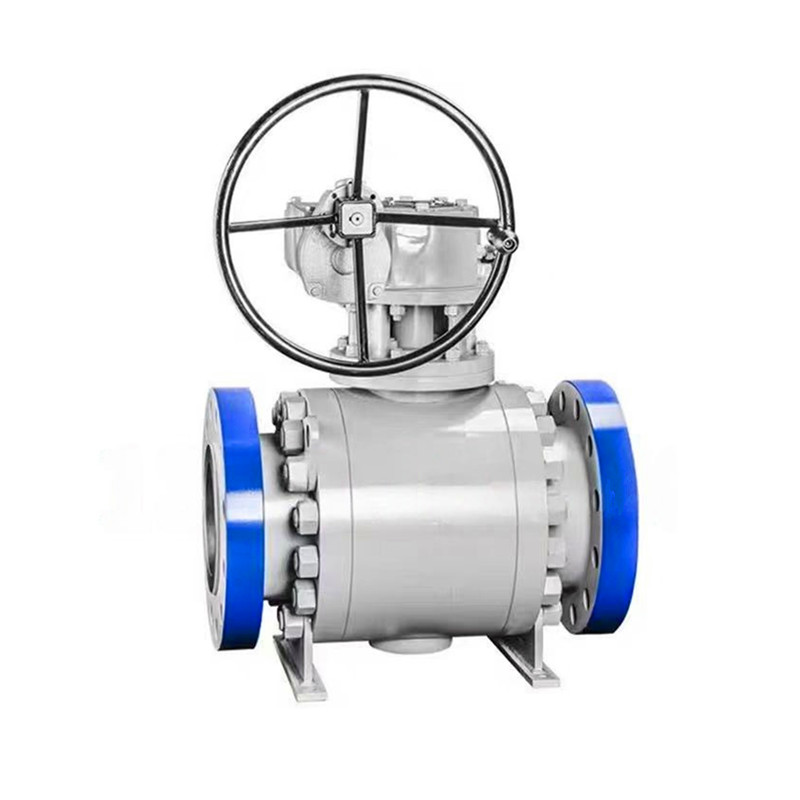

Válvula esférica de flange montada em munhão de furo total de aço forjado 3PC

A JOEPAI Valve está profundamente envolvida no mercado de válvulas esféricas com flange montada em munhão de aço forjado 3PC desde 2003, a válvula consiste em três componentes, facilitando a desmontagem e manutenção. As peças internas podem ser substituídas sem desmontar toda a tubulação, reduzindo significativamente o tempo e os custos de manutenção. Joepai com foco em serviços customizados e de exportação para válvulas forjadas de alta pressão, com rica experiência em OEM. Em aplicações industriais que envolvem condições adversas, como alta pressão, alta temperatura ou meios corrosivos, as válvulas de esfera forjadas costumam ser uma escolha mais confiável do que as válvulas fundidas. Ao contrário da maioria das válvulas de esfera que utilizam processos de fundição, as válvulas forjadas melhoram significativamente a sua resistência estrutural e a resistência à pressão através de um método de fabricação exclusivo. Escolha uma válvula de esfera forjada para condições severas onde segurança, confiabilidade e resistência máxima não são negociáveis.

Recursos do produto

• Material de aço forjado: O corpo, a esfera e a haste da válvula são todos feitos de aço carbono forjado de alta qualidade (A105) ou aço inoxidável forjado (F304, F316), processados ​​por meio de forjamento de precisão para eliminar defeitos de fundição, garantindo alta resistência e boa resistência à corrosão.

• As válvulas de esfera que usam um design de esfera munhão (fixo) oferecem vantagens significativas em condições de alta pressão, desempenho operacional, resistência ao desgaste e segurança, tornando-as adequadas para uma variedade de condições operacionais complexas.

• Conexão de flange: adota conexão de flange padrão ANSI para encaixe perfeito em sistemas de tubulação, apresentando fácil instalação e vedação confiável.

• Desempenho de vedação confiável: A sede da válvula usa PTFE, PEEK ou materiais de vedação de metal para garantir vedação com vazamento zero sob condições de alta pressão e alta temperatura.

• Projeto à prova de fogo: está em conformidade com os padrões de segurança contra incêndio API 607, mantendo o desempenho de vedação mesmo em condições extremas, como incêndios, para garantir a segurança do sistema.

• Design de haste antiestática e à prova de explosão: Equipado com dispositivos antiestáticos e hastes à prova de explosão para aumentar a segurança elétrica e a estabilidade operacional.

• Vários modos de operação: operação manual opcional ou controle automatizado, como atuadores pneumáticos, elétricos ou hidráulicos, para atender aos requisitos de diferentes cenários de aplicação.

• Projeto de baixa resistência ao fluxo: A passagem de fluxo interno suave reduz a resistência ao fluxo, reduzindo efetivamente o consumo de energia e melhorando a eficiência do sistema.

Especificações Técnicas

• Diâmetro nominal: 2"~40" (DN50 a DN1000)

• Pressão nominal: 150LB a 900LB

• Temperatura de trabalho: -29°C a 425°C

• Material: Aço Forjado (A105,F304,F316)

• Materiais de vedação: PTFE, RPTFE, PEEK, vedações metálicas

• Conexão de flange conforme norma ASME B16.5

• Modos de operação: Manual, Pneumático, Elétrico, Hidráulico (opcional)

• Padrões de projeto: API 608, ASME B16.34

• Padrão de teste: API 598

Campos de aplicação

• Petróleo e Gás: Usado em dutos de transmissão de petróleo/gás de alta pressão, refinarias e instalações de processamento de gás natural.

• Indústria Química: Adequado para lidar com meios corrosivos como ácidos, álcalis e soluções salinas.

• Indústria de energia: aplicada a sistemas de água de resfriamento e tubulações de vapor em usinas de energia.

• Tratamento de Água e Abastecimento Municipal de Água: Garante a segurança da qualidade da água e a operação estável do sistema.

• Engenharia Offshore: Desempenho excelente em ambientes de água do mar, adequado para sistemas de controle de fluidos em plataformas offshore e navios.

Materiais de peças de válvula de esfera forjada

Dimensões Principais

Classe 150LB                                                                                                                                                                                                                                                                                                                                     Unidade: mm

Classe 300LB.                                                                                                                                                                                                                     Unidade:mm
