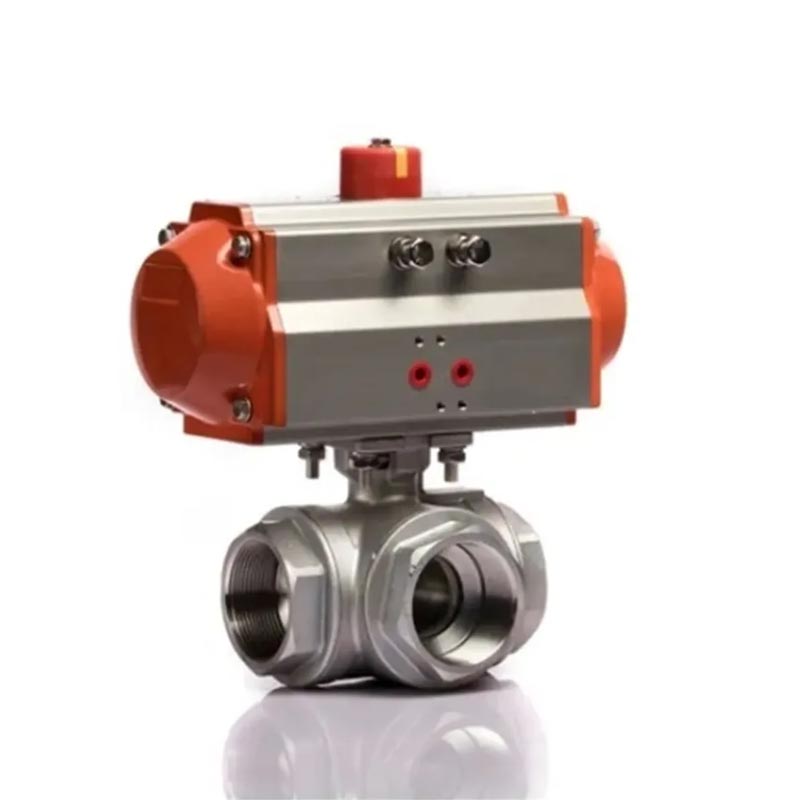

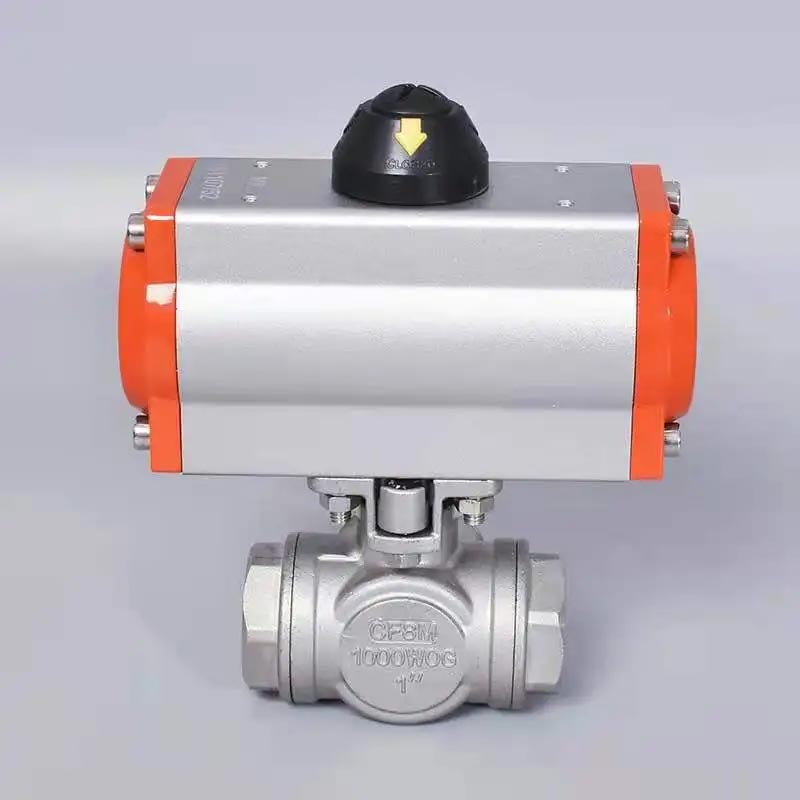

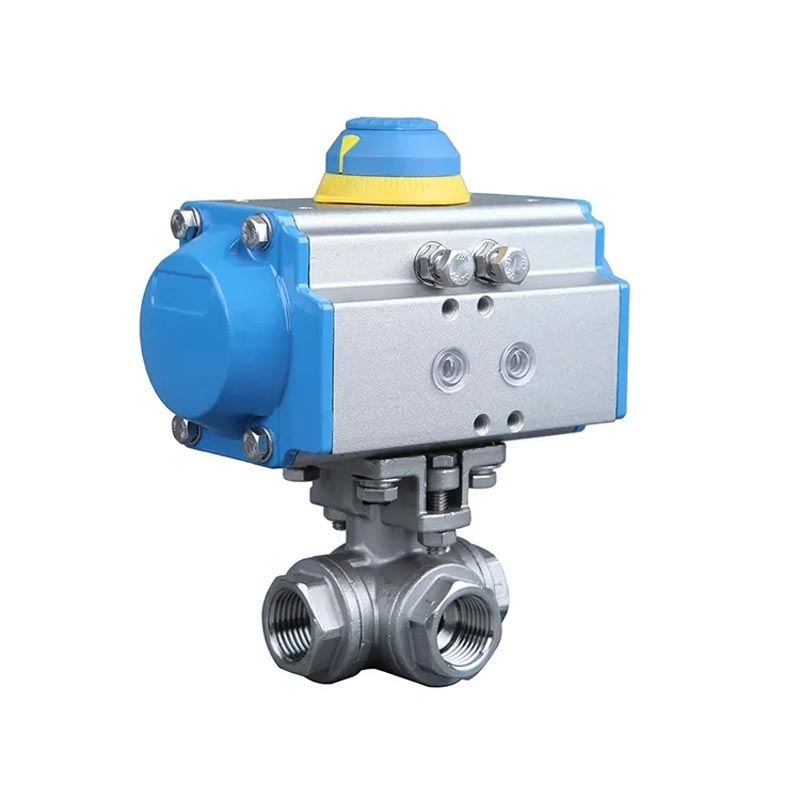

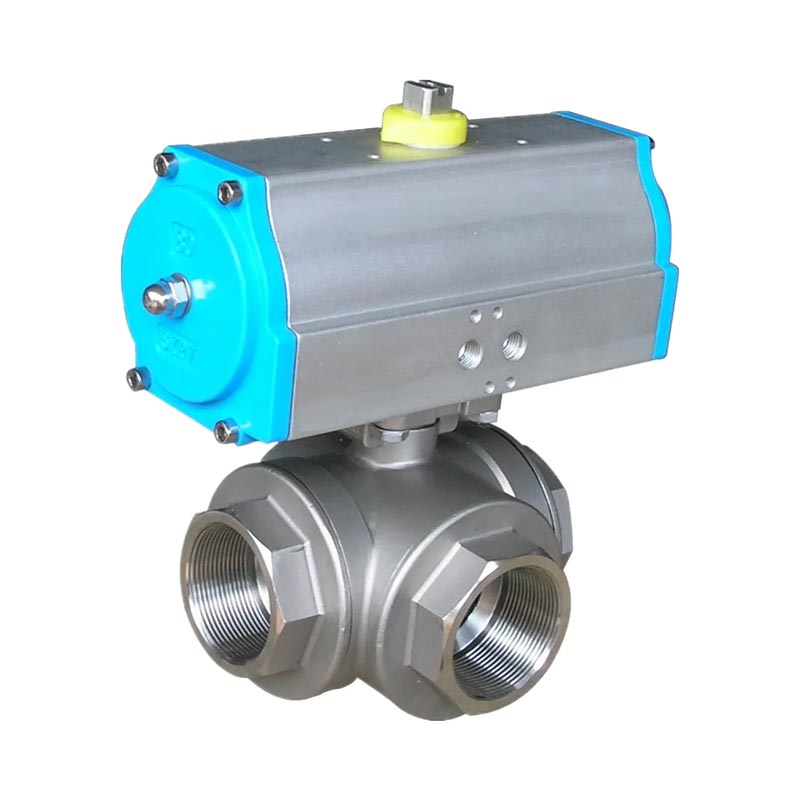

A válvula de esfera pneumática de três vias com rosca de aço inoxidável JOEPAI apresenta um corpo de válvula forjado em aço inoxidável 304 ou 316 de alta qualidade e está equipado com atuadores pneumáticos de dupla ação ou simples ação de alto desempenho para controle automático de abertura e fechamento. A conexão roscada compacta estrutura simplifica a instalação e manutenção, adapta-se a diversos padrões como NPT e BSP, e usa PTFE ou materiais de vedação reforçados para a parte de vedação. É adequado para canal em forma de T ou L estruturas e pode conseguir desvio, fusão ou comutação de meio operações. É amplamente utilizado em sistemas de controle de automação de fluidos.
Corpo de fundição de investimento
Pressão de trabalho 1000 W.O.G.
Embalagem de haste ajustável
Vedações e assentos de Teflon puro
Faixa de temperatura: -60 a 450 °F
Design de almofada de montagem direta ISO5211 para atuadores
Haste à prova de explosão, esfera sólida conforme solicitação do cliente
100% de vazamento testado a 100 psi de ar debaixo d'água
Pressão de teste hidrostático: 1500psi
Alça do dispositivo de travamento (opcional)
| 1 | Corpo | CF8/CF8M | 8 | Tronco | SS304/SS316/SS |
| 2 | Boné | CF8/CF8M | 9 | Arruela de impulso | PTFE |
| 3 | Boné | CF8/CF8M | 10 | Embalagem | PTFE |
| 4 | Bola | SS304/SS316/SS | 11 | Glândula | SS304/SS |
| 5 | Assento | PTFE | 12 | Porca-caule | SS304/SS |
| 6 | Junta-A | PTFE | 13 | Retiro apenas em bloco | SS304/SS |
| 7 | Junta-B | PTFE |
| NPS | D | L | h1 | h2 | E | Rá | Rb | RC | Estrada | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nome do produto | Válvula de esfera roscada de aço inoxidável de 3 vias com pneumática Atuador |
| 1. Materiais | Aço inoxidável 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Tamanho | 1/4''~4'' (DN6~DN100) |
| 3.Certificado | ISO9001 e marcação |
| 4. Porto | Porta reduzida/completa |
| 5. Pressão de Trabalho | 1000PSI (PN63/6,3Mpa) |
| 6. Fim da conexão | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Temperatura de trabalho. | -20~300ºC |
| 8. Meio Adequado | Água, Gás Natural, Petróleo e algum líquido corrosivo |
| 9. Selo | PTFE, RPTFE, PPL |
| 10. Bloqueio | Opção |
| 11. Inspeção e Teste | De acordo com API598 |
| Remessa | |
| Prazo de entrega | 20~30 dias |
| Pacote | Caixa de madeira compensada de exportação padrão |
| Porto de embarque | Ningbo/Xangai, China |
| Termos de envio | Exw, FOB, CFR, CIF, etc. |
| Condições de pagamento | T/T, Western Union, etc. |
| Pré-pagamento de 30%, saldo de 70% pago antes do envio ou contra cópia de BL | |
| Garantia | 18 meses após sair da fábrica |
| Vantagem | OEM é aplicável |
| Outros | Também fabricamos válvula esférica flangeada, válvula gaveta, válvula globo, Válvula de retenção, válvula de hidrante, válvula de reforço, totalmente soldada Válvula de esfera e filtro em Y., Etc. |
