O corpo da válvula da válvula esférica de rosca interna de três vias de aço inoxidável JOEPAI é fabricado por meio de fundição de precisão em aço inoxidável CF8 ou CF8M.Material CF8 (SS304): Adequado para meios incluindo água, ar, bem como soluções de ácidos fracos e álcalis fracos.Material CF8M (SS316): Projetado para ambientes contendo cloreto, água do mar e meios químicos altamente corrosivos.
O corpo da válvula fundido desta válvula esférica de três vias apresenta espessura de parede uniforme e acabamento superficial superior, o que elimina efetivamente zonas mortas onde o meio poderia se acumular. É a escolha ideal para condições de trabalho higiênicas, como tubulações de água purificada farmacêutica e sistemas de tubulação de qualidade alimentar. Cada válvula passa por testes de resistência do casco e inspeção de estanqueidade antes da entrega na fábrica, garantindo zero risco de vazamento externo, mesmo sob condições operacionais de alta pressão.

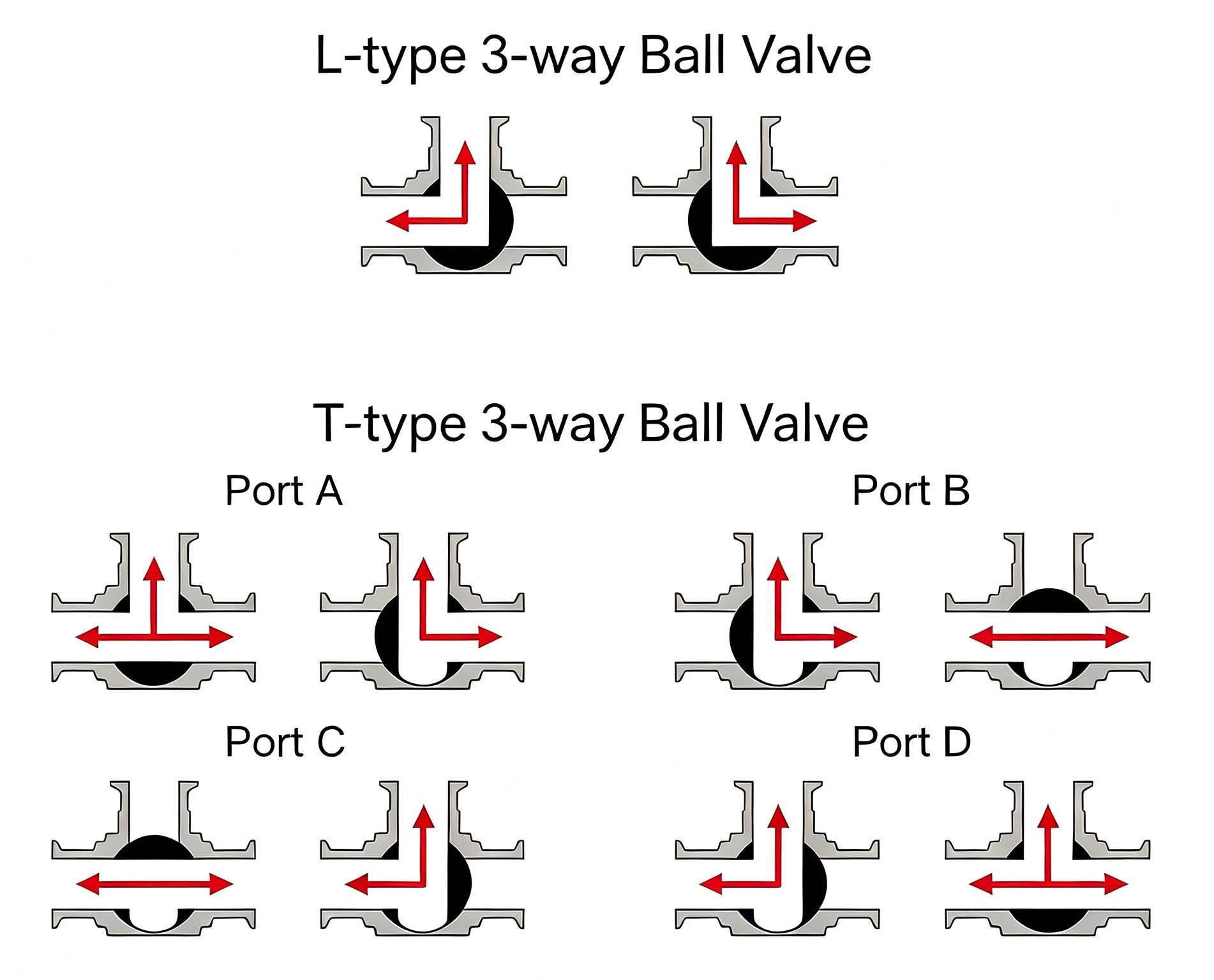

1.Esta válvula de esfera de rosca fêmea de três vias em aço inoxidável está disponível com designs de canal de fluxo de porta L e porta T. Ambas as versões operam com uma alavanca giratória de 90° e apresentam indicadores claros de direção de fluxo.
Válvula de esfera de três vias com porta L: Permite alternar entre uma entrada e duas saídas. As aplicações típicas incluem comutação de bypass da bomba, comutação de circulação do amostrador on-line e operação alternada de dois filtros. As válvulas de esfera com porta L são amplamente utilizadas em painéis de distribuição de gás para alternar rapidamente entre o fornecimento de gás principal e de reserva.
Porta TTrês viasVálvula de esfera: Suporta dois modos de funcionamento: uma entrada dividida em duas saídas ou duas entradas combinadas em uma saída. Ele se adapta à comutação de enchimento/descarga de tanques, circulação alternada de meios quentes e frios em trocadores de calor e fusão de linhas de alimentação duplas antes da mistura. Em skids de medição de produtos químicos, as válvulas esféricas com porta T facilitam a injeção alternada de dois reagentes químicos para obter dosagem precisa quando combinadas com sistemas de controle automático.

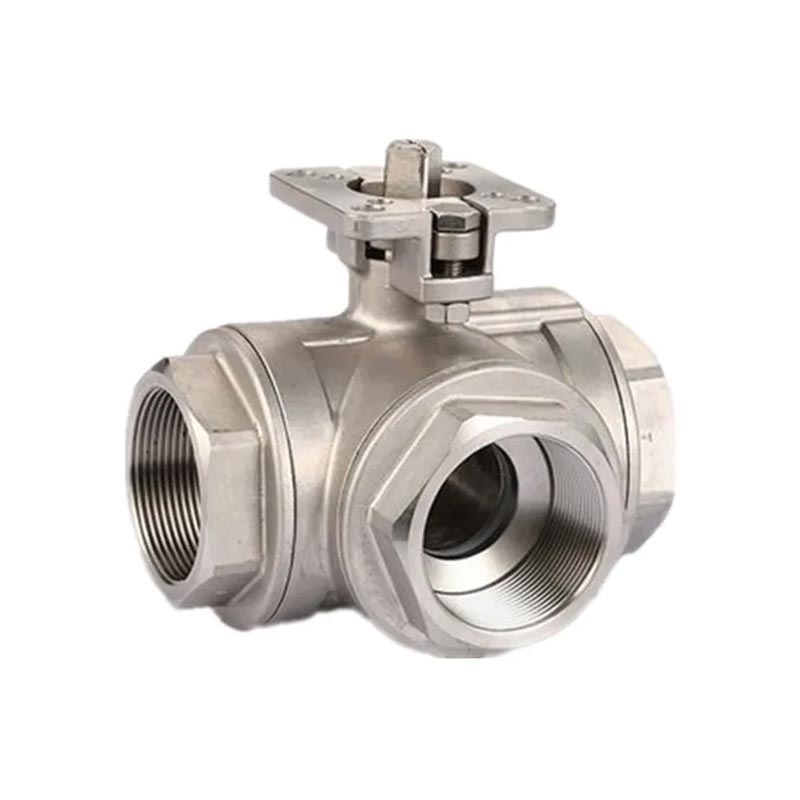

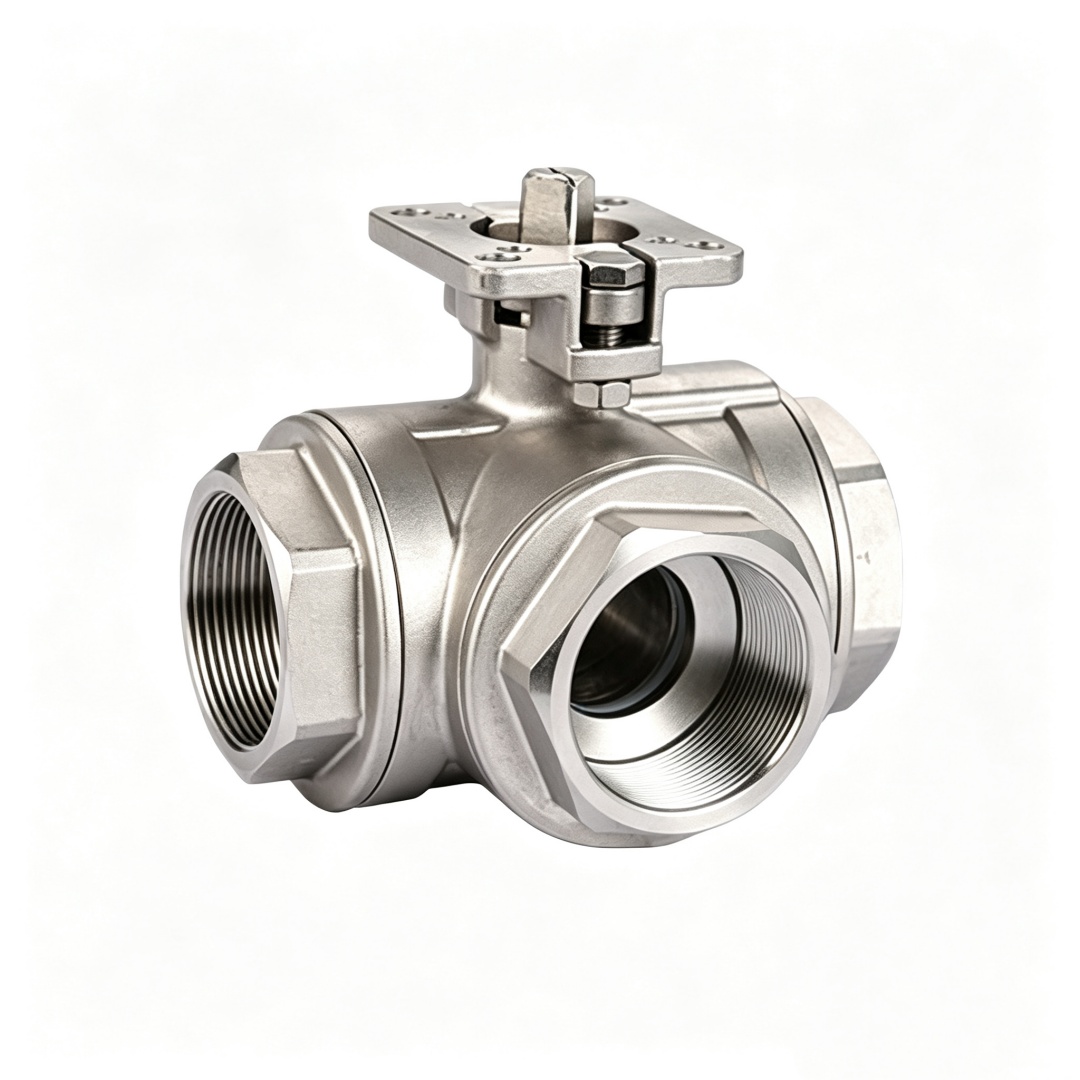

2. A parte superior desta válvula esférica de rosca fêmea de três vias em aço inoxidável adota umPlataforma de montagem direta alta padrão ISO 5211. As dimensões do flange da base de montagem correspondem perfeitamente às dos atuadores pneumáticos e elétricos. Os atuadores podem ser instalados diretamente sem suportes ou acoplamentos extras, o que reduz drasticamente as tolerâncias de instalação e economiza espaço de instalação.

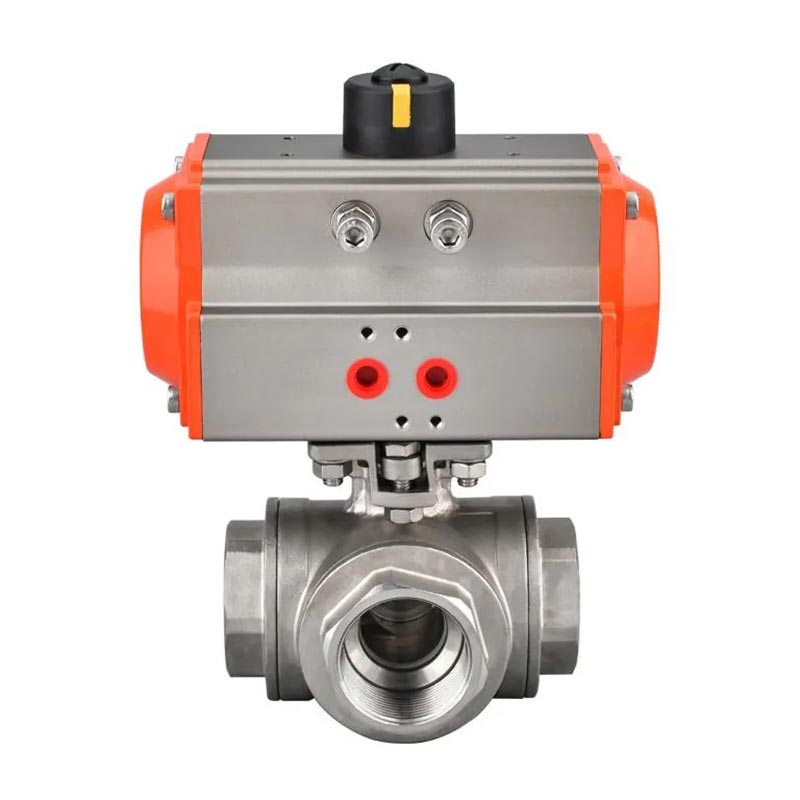

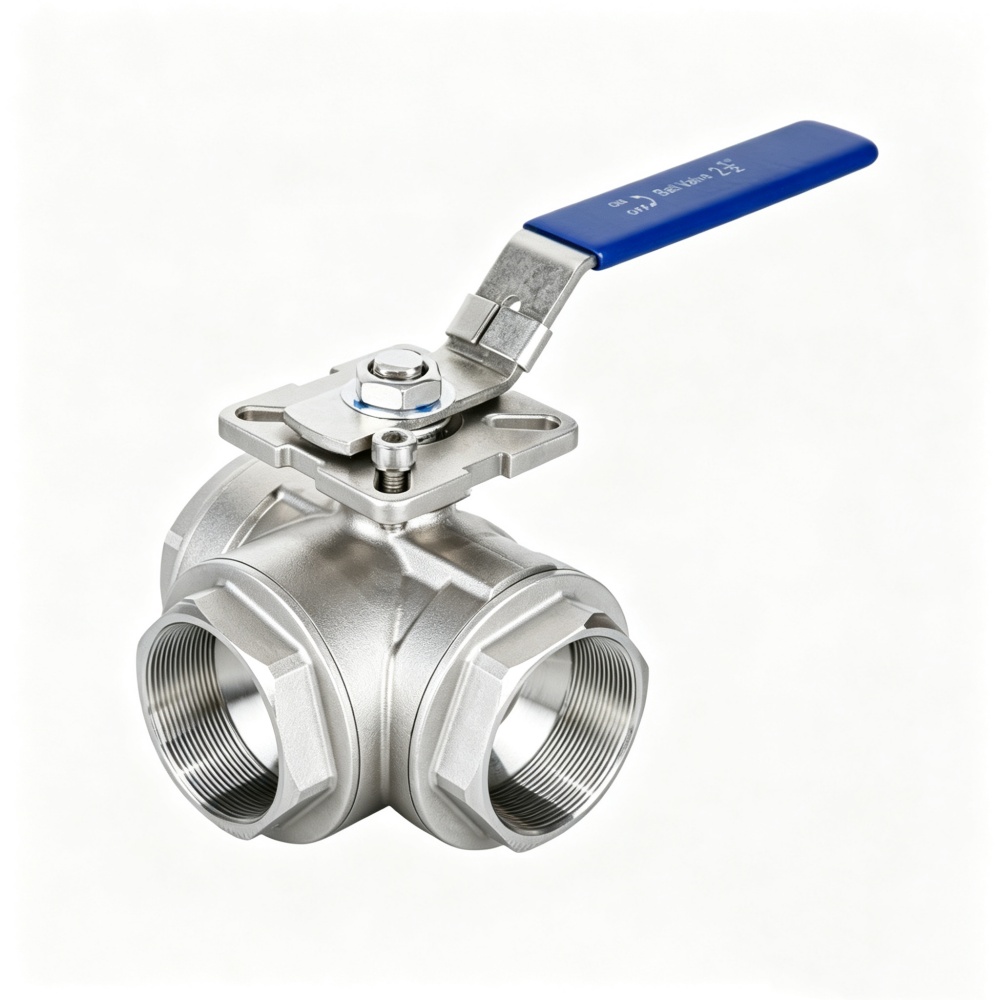

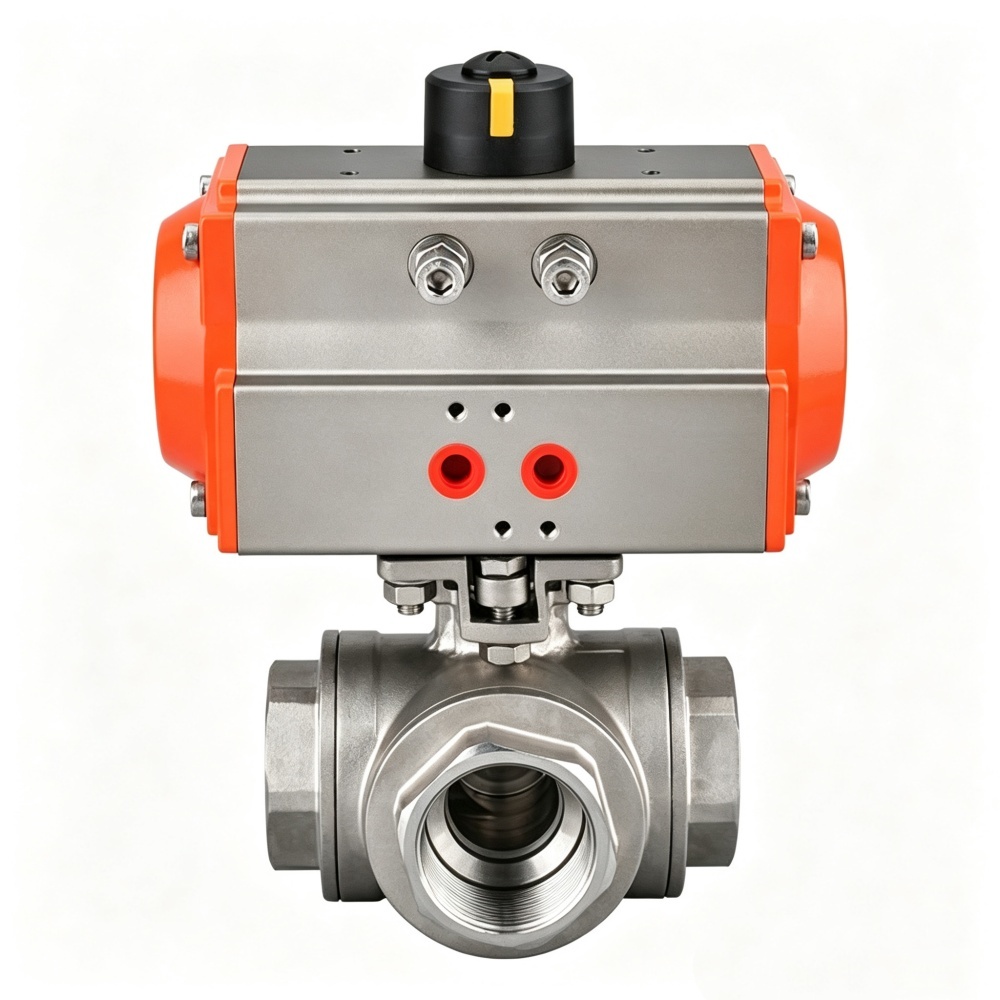

A válvula pode ser controlada manualmente por meio de manopla e também pode ser equipada com atuadores pneumáticos ou elétricos como opção para realizar o controle liga-desliga remoto.
Todas as válvulas passam por testes de estanqueidade e verificação de precisão da rosca antes de saírem da fábrica
Fornece certificação de material, desenhos dimensionais e orientação de instalação
Apoiar a certificação do mercado global (CE/ISO/RoHS, etc.)
Os serviços de personalização de moldes OEM / ODM / privados estão totalmente abertos para atender às necessidades de vários projetos de engenharia
| Material das peças principais | ||
|---|---|---|
| Não | Nome das peças | Material |
| 1 | Corpo | CF8M; CF8 |
| 2 | Boné | CF8M; CF8 |
| 3 | Bola | CF8M; CF8 |
| 4 | Assento | PTFE；PPL |
| 5 | Tronco | CF8M; CF8 |
| 6 | Embalagem | PTFE |
| 7 | Junta | PTFE |
| 8 | Porca de glândula | CF8M; CF8 |
| 9 | Lidar | CF8M; CF8 |
| 10 | Quadro de direção | Alumínio |
| 11 | Noz | CF8M; CF8 |
| 12 | Dispositivos de bloqueio | CF8M; CF8 |
| 13 | Bainha de couro | Plástico |
| Especificação | |
|---|---|
| Nome do produto | Válvula de esfera de três vias / T de plataforma alta |
| Modelo | Q14F/Q15F |
| Diâmetro Nominal | DN15~DN100 |
| Pressão Nominal | 1,6Mpa~6,4Mpa/1000WOG |
| Tipo de Estrutura | Tipo de bola |
| Tipo de conexão | Flange, rosca interna |
| Temperatura de trabalho | ≤260ºC (-20~180ºC~260ºC) |
| Maneira de Ação | Manual, elétrico, pneumático |
| Material do Corpo | Aço fundido, aço inoxidável |
| Padrão de projeto | Padrão Chinês; ANSI; JIS; DIN |
| Mídia de aplicativos | Água, óleo, gás, líquido |
| Tipo de linha | G.NPT.BSPT.BSP.DIN259/2999 |
| Válvula de esfera de aço inoxidável rosqueada de três vias Q14F adequada médio | Água, óleo, gás e alguns líquidos corrosivos (W. O. G) |
A: A porta L comuta o fluxo entre duas saídas (comum para desvio da bomba ou comutação do amostrador). A porta T permite que o fluxo de uma entrada seja dividido em duas saídas ou mescle duas entradas em uma saída – ideal para enchimento/esvaziamento de tanques ou duplexação de filtros.
R: A sede de PTFE é classificada para até 200°C – adequada para vapor saturado. Para vapor superaquecido acima de 200°C, selecione nossa versão com sede metálica.
R: NPT (EUA), BSPT (Reino Unido/Austrália), BSPP (Europa) e DIN2999 (Alemanha). Especifique o padrão de linha ao fazer o pedido.
R: Sim – o corpo do CF8M com sedes em PTFE atende aos requisitos sanitários. Acabamento superficial adicional (Ra ≤ 0,8μm) e passivação disponíveis mediante solicitação.
