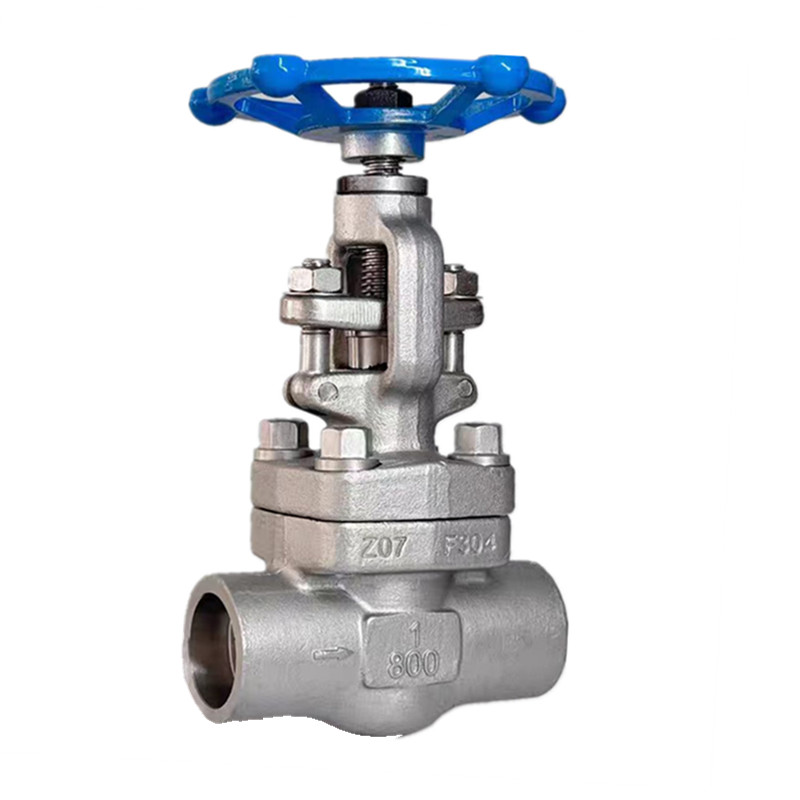

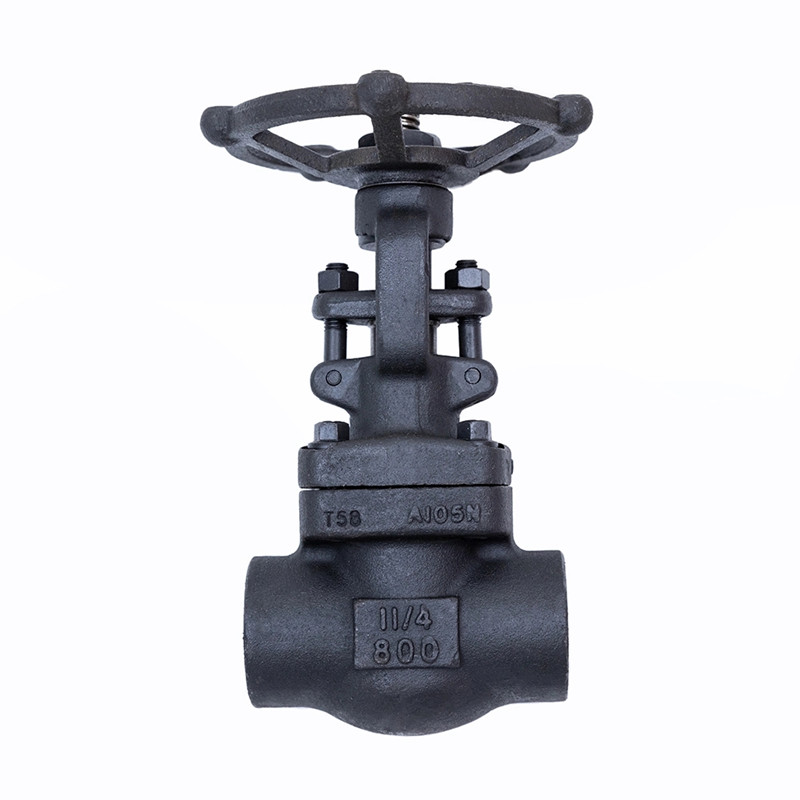

A válvula de gaveta forjada de alta pressão em aço inoxidável fabricada na fábrica de Joepai na China possui estrutura compacta, design razoável, boa rigidez da válvula, canal liso, baixo coeficiente de resistência. A superfície de vedação é feita de aço inoxidável e liga dura, com longa vida útil. Ele usa embalagem flexível de grafite, vedação confiável e operação fácil e flexível. Aplicado à pressão de trabalho de 10,0 MPa ~ 25,0 MPa, nas tubulações de vários sistemas em usinas de petróleo, químicas, hidráulicas e térmicas com temperaturas de trabalho variando de -46 ℃ a 425 ℃, os meios aplicáveis incluem ácido nítrico, ácido acético, água, óleo, gás e certos líquidos corrosivos.
① Atende aos requisitos de padrões nacionais e internacionais avançados, com vedação confiável, excelente desempenho e bela aparência.
② O par de vedação é avançado e razoável, e as superfícies de vedação da comporta e da sede da válvula são feitas de soldagem de liga dura com dureza diferente. Os componentes de vedação são confiáveis, possuem alta dureza, são resistentes ao desgaste, ao calor, à corrosão, ao atrito e têm uma longa vida útil.
③ A haste da válvula passou por tratamento de compressão e acionamento de superfície, exibindo excelente resistência à corrosão, resistência ao desgaste e resistência à abrasão.
④ Diferentes padrões de flange de tubo e formatos de superfície de vedação de flange podem ser usados para atender a diferentes requisitos técnicos e do usuário.
Modelo do produto: Z61H
Faixa de tamanho:1/2"(DN15)a 2"(DN 50)
Pressão nominal: 800#/1500#para extremidades aparafusadas/de soquete/extremidades de solda de topo
Meios aplicáveis: Água, óleo, gás e certos líquidos corrosivos
Padrão de projeto:BS 5352/API 602/ASME B 16.34
Padrão de inspeção e teste: BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ ISO 5208
Extremidade roscada parafusada de acordo com ANSI B 1.20.1
Extremidade de solda de soquete para ANSI B 16.11
Haste ascendente
Operação: Volante
| NÃO | NOME | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | CORPO | A105 | A182 F22 | A182F304L | A182 F316L |
| 2 | ASSENTO | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | DISCO | A182F 430 e 410 | A182 F304 | A182F304L | A182 F316L |
| 4 | TRONCO | A182 F6 | A182 F304 | A182F304L | A182 F316L |
| 5 | JUNTA | 316+GRAFITE | 316+GRAFITE | ||
| 6 | CAPÔ | A105 | A276 F304 | A276F304L | A276 F316L |
| 7 | PARAFUSO | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | ALFINETE | A276420 | A276 304 | ||
| 9 | GLÂNDULA DE EMBALAGEM | A276410 | A182F304L | A182F F316L | |
| 10 | PARAFUSO | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | GLÂNDULA DE EMBALAGEM | A105 | A182 F11 | A182F304L | A182F316L |
| 12 | NOZ | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | NOZ | A276 420 | |||
| 14 | NOZ | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | PLACA DE NOME | SS | |||
| 16 | VOLANTE | A197 | |||
| 17 | JUNTA | A473431 | |||
| 18 | EMBALAGEM | GRAFITE | PTFE | ||
| MÉDIO | ÁGUA, ÓLEO, GÁS | ÁGUA, ÓLEO, GÁS | ÁGUA, ÓLEO, GÁS | ||
| TEMPERATURA DE TRABALHO | -29ºC~425ºC | -29ºC~550ºC | -29ºC~200ºC | ||
| NPS | Reduzir | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Completo | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(aberto) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
