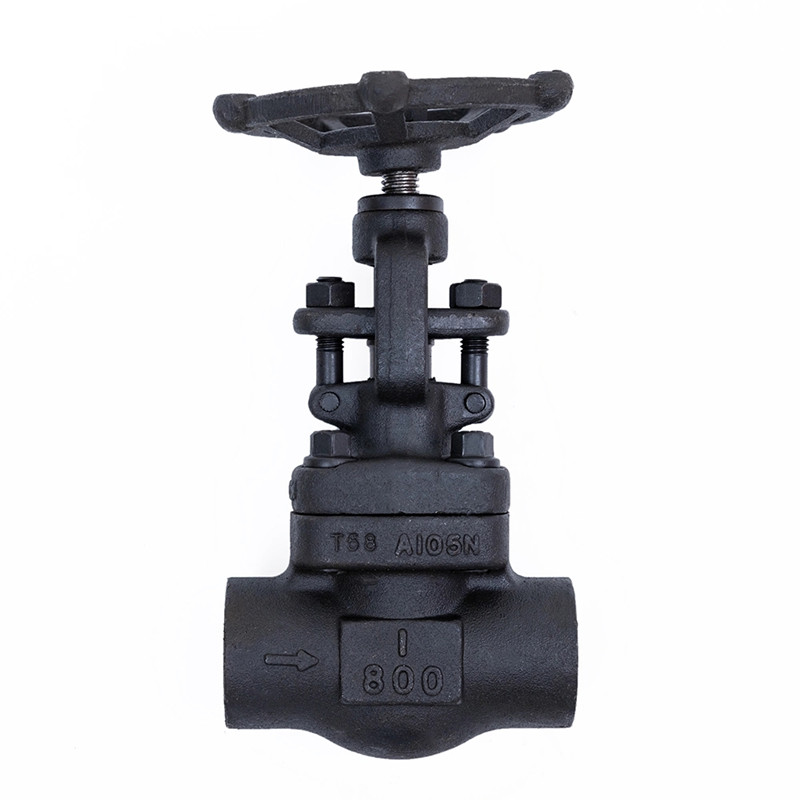

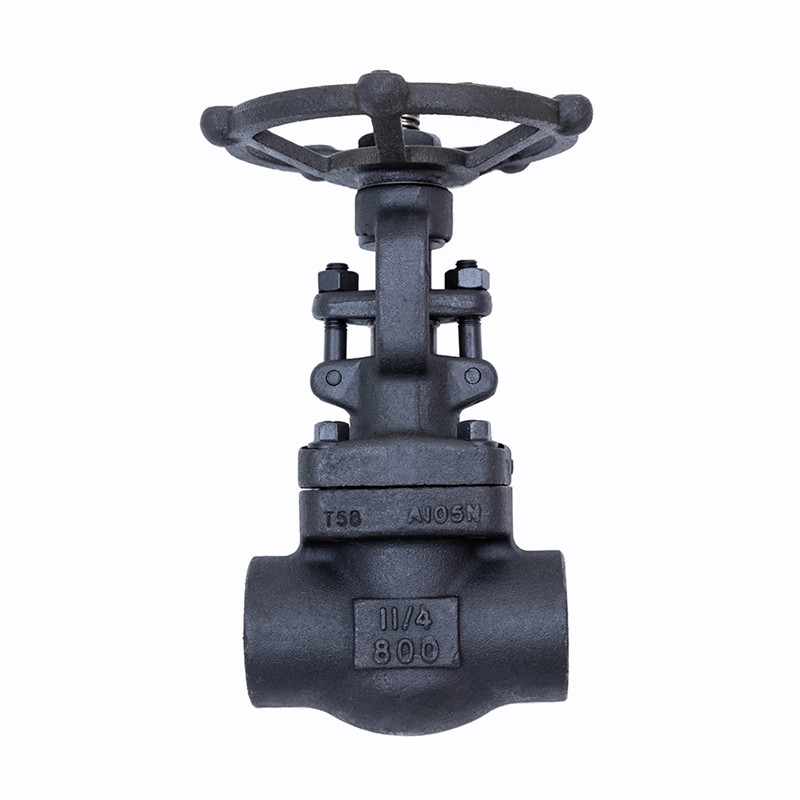

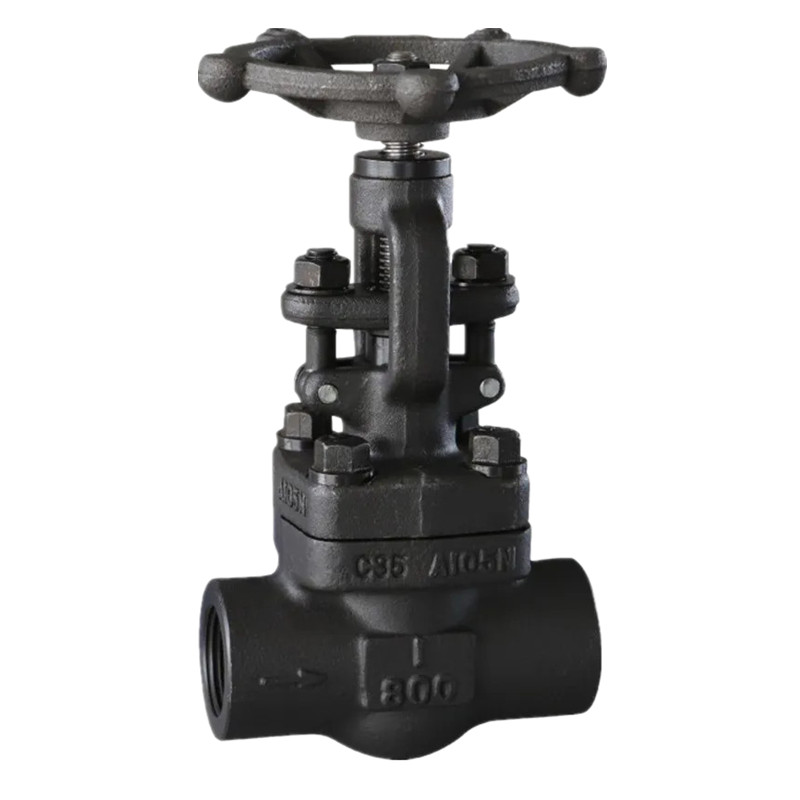

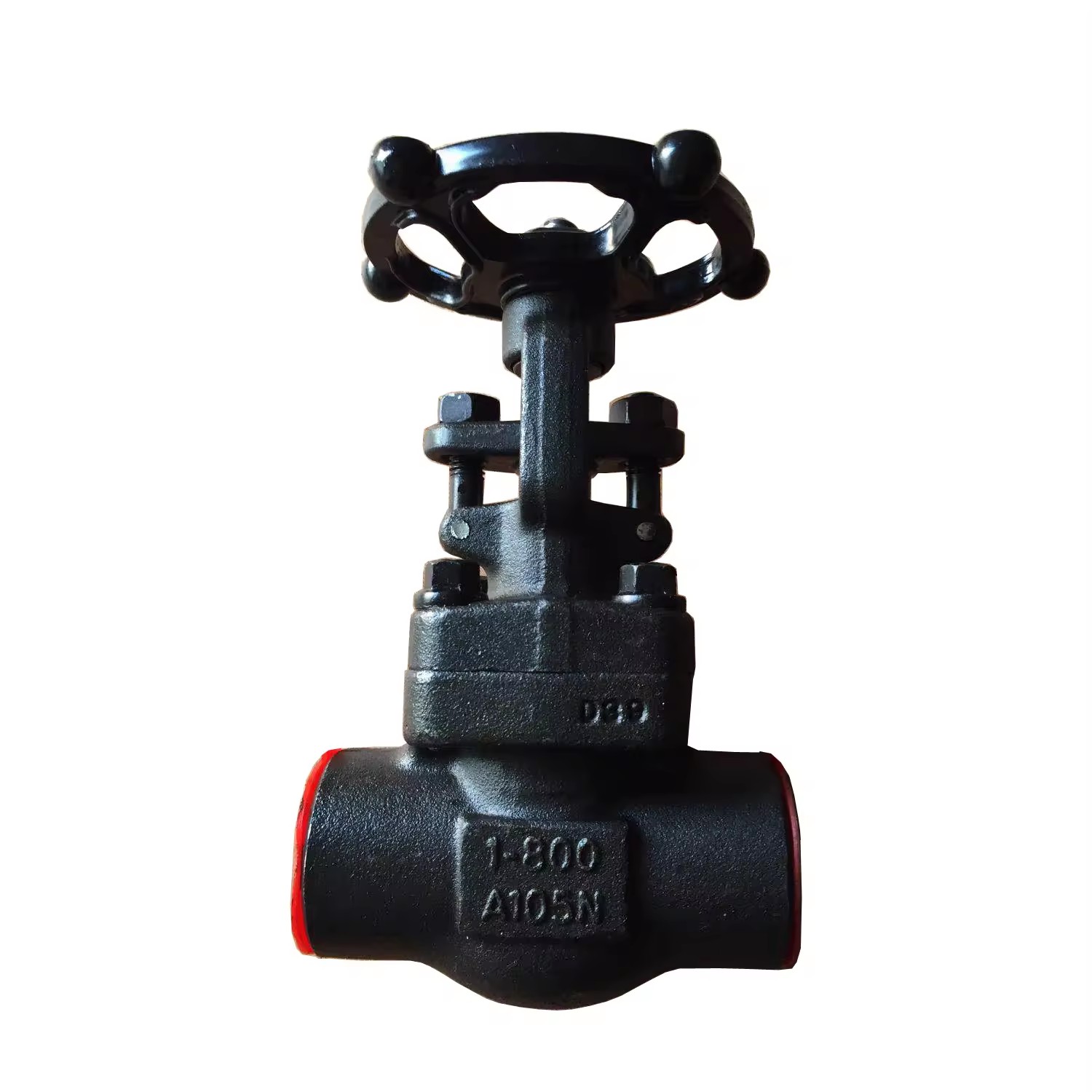

Válvula de gaveta forjada 800LBS

A JOEPAI desenvolveu e produziu a válvula gaveta forjada 800LBS de alta qualidade. De acordo com os requisitos de pressão, o meio do corpo da válvula pode ser selecionado entre três estruturas: conexão aparafusada, soldagem intermediária e auto-aperto de pressão; O flange intermediário adota juntas de vedação feitas de aço carbono, aço inoxidável, grafite flexível, junta de anel de metal e outros materiais; Adotando transmissão de volante, transmissão elétrica, transmissão de engrenagem e transmissão de roda dentada; A válvula possui uma estrutura de vedação superior para auxiliar na vedação; A sede da válvula adota características estruturais, como sede de válvula forjada, sede de válvula de aço inoxidável e superfície de vedação de liga soldada. A válvula gaveta de aço forjado é uma das válvulas de corte comumente usadas, usada principalmente para conectar ou cortar o meio em tubulações; As válvulas gaveta são adequadas para uma ampla faixa de pressão, temperatura e diâmetro, especialmente para tubulações de médio e grande diâmetro.

Parâmetros Técnicos

1. Diâmetro nominal: NPS1/2 "~2”（DN15~DN50）
2. Pressão nominal: Classe 800LBS
3. Projeto e Fabricação: ASME/ANSI B16.34; API602;
4. Inspeção e Teste: API 598 ou GB/T 13927

5. Termina a conexão

1) Dimensão SW: ASME/ANSI B16.11; JB/T1761

2) Dimensão BW: ASME B16.25

3) Dimensão parafusada: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Característica estrutural: BB ou WB; OS&Y

7. Material acessório de vedação: de acordo com o "guia de pedido"

8. Material do corpo: A105; LF2; F11; F22; F304; F316; F304L; F316L

Recursos do produto

A Válvula Gaveta Forjada 800LBS desenvolvida e produzida pela Joepai é de fácil manutenção, com estrutura simples e conveniente desmontagem e substituição; A estrutura do produto da válvula gaveta de aço forjado é simples, pequena em tamanho e leve; As válvulas gaveta de aço forjado apresentam baixa resistência a fluidos e seu coeficiente de resistência é igual ao de tubos do mesmo comprimento; Apertadas e confiáveis, as válvulas gaveta de aço forjado atualmente elétricas têm bom desempenho de vedação e têm sido amplamente utilizadas em sistemas de vácuo.

A válvula gaveta forjada 800LBS possui baixa resistência ao fluxo. O canal médio interno do corpo da válvula é direto e o meio flui em linha reta com baixa resistência ao fluxo. É mais fácil abrir e fechar. Em comparação com as válvulas globo, a direção do movimento da comporta é perpendicular à direção do fluxo do meio, esteja ele aberto ou fechado. Altura elevada, tempo longo de abertura e fechamento. O curso de abertura e fechamento do portão é relativamente grande e o abaixamento é feito através do parafuso. O fenômeno do golpe de aríete não é fácil de ocorrer. O meio pode fluir em qualquer direção em ambos os lados, facilitando a instalação. Os dois lados do canal da válvula gaveta são simétricos.

Dimensões Principais
