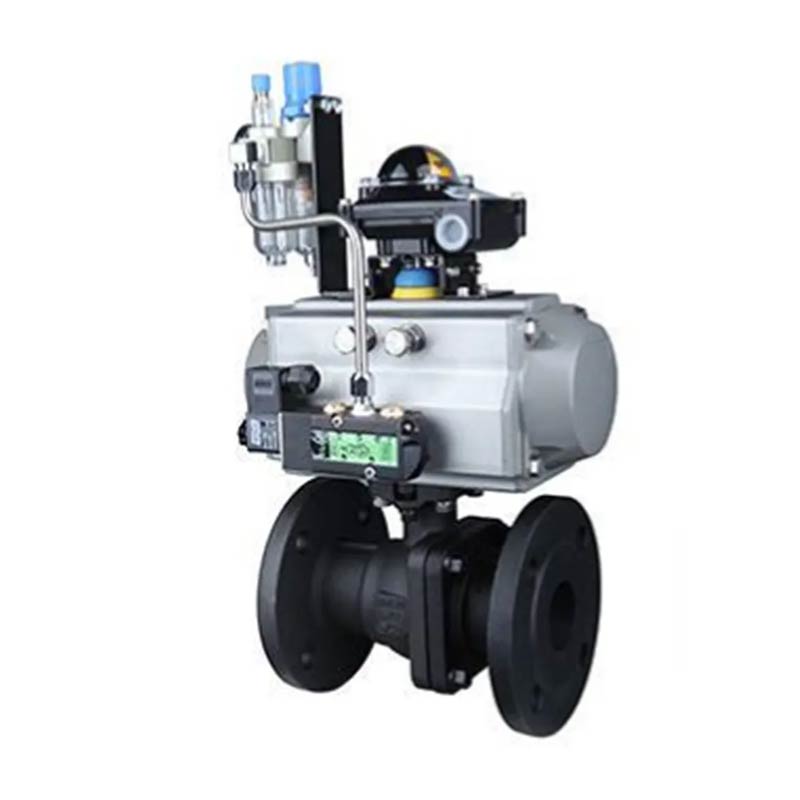

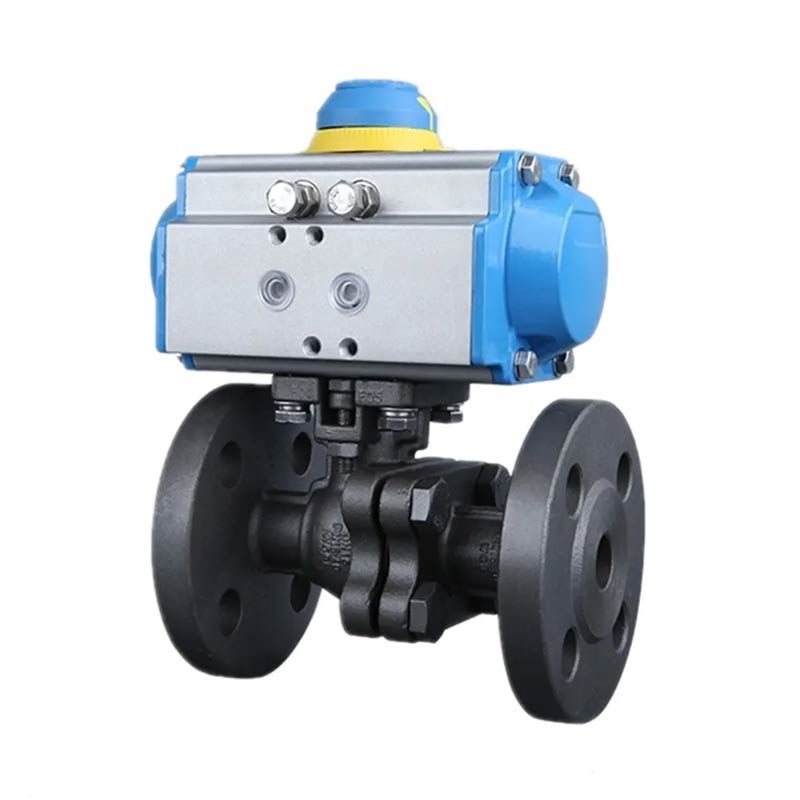

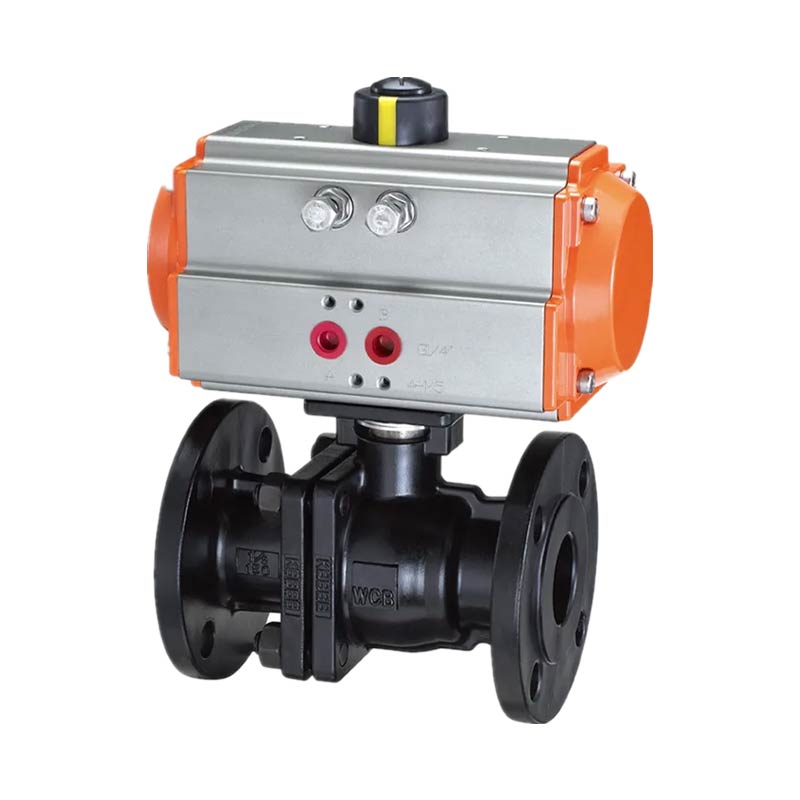

Válvula de esfera com flange de aço fundido pneumático 2PC

A válvula esférica de flange de aço fundido pneumático durável JOEPAI 2PC é usada principalmente para cortar ou conectar meios em tubulações, e também pode ser usado para regulação de fluidos e controle. Entre eles, a válvula esférica em forma de V com vedação rígida tem um forte cisalhamento força entre seu núcleo em forma de V e a sede metálica da liga dura soldada, que é particularmente adequado para meios contendo fibras, pequenos sólidos partículas, etc. A válvula de esfera multidirecional na tubulação pode não apenas controlar com flexibilidade a fusão, divisão e mudança da direção do fluxo do meio, mas também feche qualquer canal para conectar os outros dois canais. Este tipo de válvula geralmente deve ser instalada horizontalmente em tubulações.

Válvula de esfera de flange de aço fundido acionada pneumática 2PC, a superfície do aço carbono O corpo da válvula de esfera de vedação rígida adota tecnologia de pulverização avançada e através tratamento de diversas condições de trabalho, a maior dureza pode atingir HRC78. O tratamento da superfície de vedação da sede da válvula pode atingir um máximo dureza do HRC72. A esfera e a sede da válvula estão emparelhadas e aterradas, e todos as áreas de vedação de toda a superfície de vedação da válvula esférica são de precisão chão. Adequado para meios de alta temperatura e alta pressão, como água, vapor, petróleo, carvão, fibra, meios viscosos e corrosivos, bem como meios com partículas. As válvulas de esfera seladas em metal têm duas estruturas: esfera flutuante e bola fixa. O anel da sede de metal entra em contato com a superfície esférica e um a carga uniforme da mola atua no anel da sede para formar uma vedação entre a sede anel e a superfície esférica. A válvula esférica flangeada de aço carbono 2PC expande a vedação auxiliar devido à carga da mola, conseguindo vedação entre corpo e sede da válvula A carga da mola é suficiente para fornecer uma vedação confiável entre a sede da válvula e a esfera. Sob baixa pressão condições, um sistema de injeção de graxa de vedação pode ser projetado entre o superfície de vedação da sede da válvula e da esfera.

Recursos do produto:

A válvula esférica flangeada de aço fundido 2PC com acionamento pneumático foi projetada especificamente para sistemas de controle de fluidos de automação industrial. Este produto integra um corpo de válvula de aço fundido de alto desempenho com um atuador pneumático de alta eficiência, alcançando durabilidade, vedação e controle rápido de abertura e fechamento excepcionais. Os principais recursos incluem:

1. Equipado com um atuador pneumático de dupla ação ou retorno por mola (ação simples) de alto desempenho, oferece resposta rápida e saída de alto torque, permitindo rotação rápida de 90 graus e abertura e fechamento, atendendo às demandas de controle de automação de alta frequência.

2. O corpo da válvula é fundido com precisão e usinado em aço fundido de alta qualidade (como WCB), oferecendo excepcional resistência mecânica e resistência ao impacto, tornando-o adequado para aplicações de média e alta pressão e ambientes industriais agressivos.

3. O design de corpo dividido de duas peças é compacto e leve, facilitando a instalação, manutenção e rápida remoção e substituição do núcleo interno da válvula, reduzindo significativamente os custos de manutenção a longo prazo.

4. A sede da válvula, construída em politetrafluoretileno reforçado (PTFE) ou material de vedação metálico, forma uma vedação sem vazamentos com a esfera polida com precisão, garantindo fechamento confiável sob uma ampla gama de meios e pressões agressivas.

5. Projetos de passagem total ou reduzida minimizam a resistência ao fluxo, reduzindo efetivamente a perda de pressão na tubulação e tornando-os adequados para aplicações que exigem altas taxas de vazão.

6. Conexões de flange padrão (como ANSI, JIS e DIN) garantem fácil instalação. Esses produtos são amplamente utilizados em indústrias como tratamento de água, petroquímica, geração de energia e fabricação de papel, controlando água, vapor, petróleo, gás e certos meios corrosivos.

7. Eles podem ser equipados com acessórios como chaves fim de curso, válvulas solenóides, válvulas redutoras de pressão do filtro e indicadores de posição, fornecendo feedback em tempo real sobre o status da válvula e permitindo a integração do sistema e controle de intertravamento de segurança.

Escolha nossas válvulas esféricas flangeadas pneumáticas para fornecer uma solução automatizada de controle de fluidos estável, eficiente e duradoura.

Principais peças e materiais

Dimensões principais
