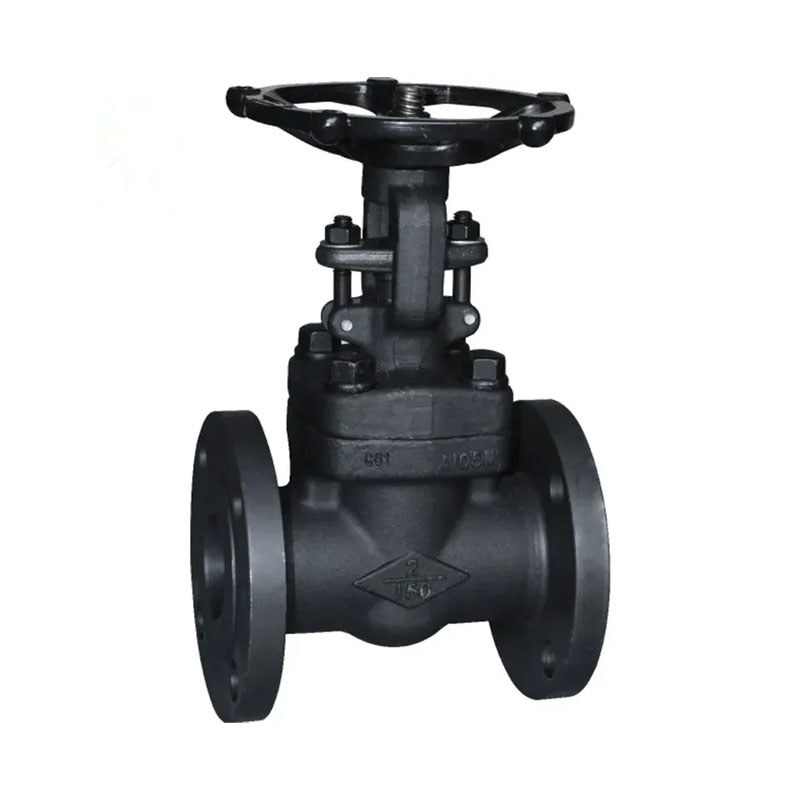

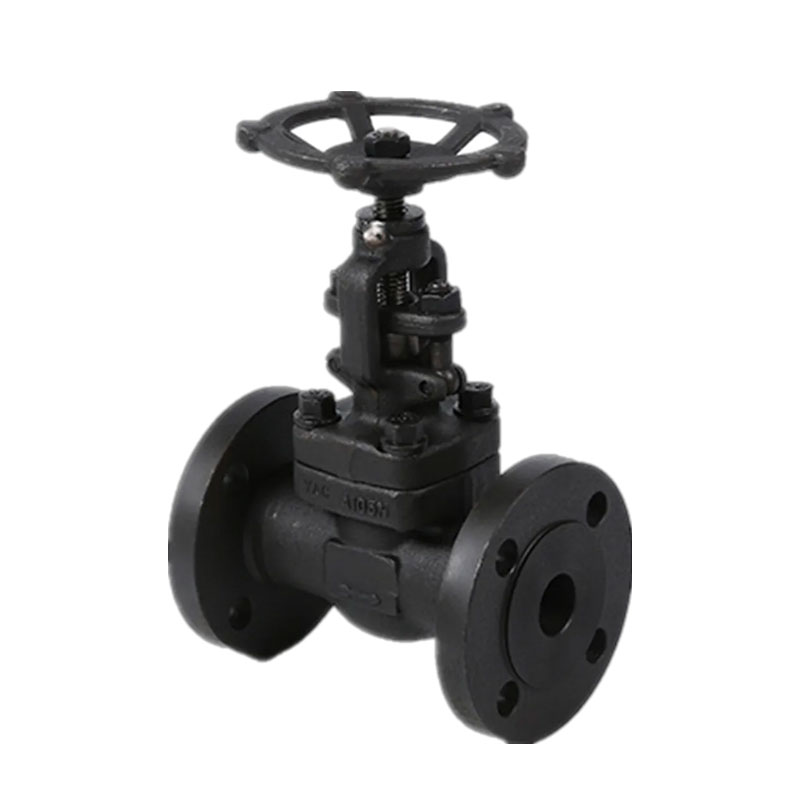

A válvula integrada de flange de aço forjado 150 lb, fabricado independentemente pela válvula Qiaopai melhorou a força e a vedação do corpo da válvula através do geral processo de forjamento e pode resistir ao impacto e temperatura da pressão interna tensão de diferença.
Enquanto isso, o design compacto e a estrutura completa do furo garantir baixa resistência e alto fluxo de eficiência, tornando -o uma válvula ideal para Empresas que desejam comprar o pipeline de longa data e de alto desempenho Sistemas de controle.
Tamanho: 1/2 ''-2 '' (DN15 ~ DN50)
Classificação de pressão: 150lb-600lb/pn16 ~ pn100/10k ~ 60k)
Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Temperatura adequada: -29ºC ~ 429ºC.
Médio adequado: água, vapor, petróleo e gás natural etc.
Projeto e fabricação conforme: API602, BS5352, ANSI B16.34
Dimensão soldada do soquete em conformidade com ANSI B16.11, JB/T1751
Dimensão das extremidades do parafuso em conformidade com Ansi B1.20.1, JB/T7306
Butt-Welled em conformidade com ANSI B16.25, JB/T12224
O flange termina em conformidade com Ansi B16.5, JB79
Teste e inspeção em conformidade com: API598, GB/T13927, JB/T9092
| NÃO. | Nome da peça | CS para ASTM | Quanto a ASTM | Ss para ASTM | ||
| Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | |||
| 1 | Corpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Anel do assento | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Cunha | A276 410 e 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Tronco | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Junta | SS + grafite ondulado | SS + PTFE | |||
| 6 | Capô | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Parafuso do capô | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Alfinete | A276 420 | A276 304 | |||
| 9 | Glândula | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Glândula Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Flange da glândula | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Porca da glândula | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Jargo noz | A276 410 | ||||
| 14 | H.W. Porca de trava | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Placa de identificação | Ss | ||||
| 16 | Roda de mão | A197 | ||||
| 17 | Junta com suporte | A473 431 | ||||
| 18 | Embalagem de haste | Grafite flexível | Ptfe | |||
| Meio adequado | W.O.G. etc. | W.O.G. etc. | Hno3ch3ooh etc. | |||
| Temperatura adequada | -29 425 | -29 550 | -29 180 | |||
Nota: Outros materiais estão disponíveis mediante solicitação.
Dimensões (mm) e pesos (kg)
Válvula de porta final flangeada 150 lb ~ 600lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (aberto) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Pesos | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
A tampa da válvula da válvula de flange de aço forjado integrado 150 lb é dividido em três tipos: tampa da válvula aparafusada, tampa da válvula soldada e Pressão Aperteção da tampa da válvula.
A principal característica desta válvula é um Aumento do caule com um suporte e o corpo da válvula geral é um flange. Plano O projeto do assento da válvula com fundo reduz a pressão do líquido e garante imobiliário fluxo. Amplamente aplicável como um dispositivo de regulamentação e interceptação em fluido oleodutos como água da torneira, esgoto, construção, alimentos, eletricidade, medicina, metalurgia, têxtil, sistemas de energia, etc.
