Válvula de porta de aço fundido de alta pressão pn16

A Joepai projetou uma válvula de aço fundido de alta qualidade de alta qualidade PN16 para condições de alta pressão, que adota a tecnologia avançada de formação de aço fundido e possui resistência estável, boa vedação e resistência à pressão. É aplicado em sistemas de petróleo, química, usina, abastecimento de água e drenagem e oleodutos industriais e também pode se adaptar à água, vapor, óleo e meios corrosivos.

Enviar consulta

Descrição do produto

Joepai de alta pressão, válvula de aço fundido PN16, o corpo da válvula tem um Estrutura compacta e excelente resistência à corrosão.

Nossos produtos são amplamente exportado para a Europa, sudeste da Ásia, América do Sul, Oriente Médio e outras regiões, e cumprir com vários padrões nacionais, como DIN, ANSI, API, ISO, CE, etc.

Padrões de produtos

1.Design & Manufacture: GB122234
2.Face to Face: GB12221
3. Dimensão do Flange: GB9113 JB79
4. Pressure e classificação de temperatura: GB9131
5. Inspeção e teste: GB/T13927 JB/T9092

Recursos do produto

1. Estrutura compacta, design racional, alta rigidez, caminho de fluxo suave e baixa resistência ao fluxo.
2. superfícies de venda feitas de aço inoxidável e liga dura para estendida vida de serviço.
3. A embalagem flexível de grafite garante vedação confiável e operação fácil.
4. Métodos de atuação: manual, pneumático, elétrico ou acionado por engrenagem.
5. Tipos de estrutura: disco único flexível de cunha, disco único de cunha rígido ou disco duplo.

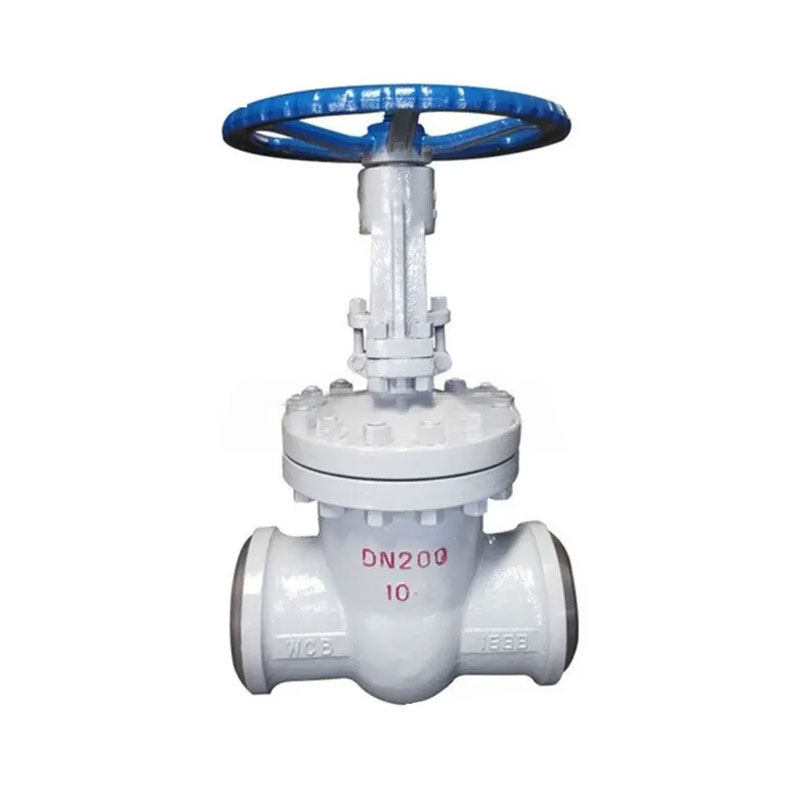

High Pressure Cast Steel Gate Valve PN16

Materiais componentes principais

Corpo e capô	Disco e assento	Tronco	Porca do caule	Embalagem	Roda de mão
Aço carbono	Aço carbono de alta qualidade + liga dura/aço inoxidável	Aço inoxidável CR	Bronze de alumínio	Embalagem de amianto de grafite	Ferro fundido maleável
Aço Cr-Ni-Ti	Aço inoxidável + liga dura	Cr-Ni-o aço inoxidável	Bronze de alumínio	Embalagem impregnada de PTFE	Ferro fundido maleável
Aço Cr-In-If	Aço inoxidável + liga dura	CR-MO-O aço inoxidável	Bronze de alumínio	Embalagem impregnada de PTFE	Ferro fundido maleável
Aço Cr-Mo	Liga de liga + liga dura	Aço Cr-MO-AL	Bronze de alumínio	Amianto flexível + 33.4	Ferro fundido maleável

Dimensões principais:

1.6pump	Tamanho	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5mpa	Tamanho	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPA	Tamanho	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4C	Tamanho	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Instalação do produto

1. Limpe o interior da válvula da porta de aço fundido de alta pressão PN16 antes da instalação, e não deve haver impurezas em sua câmara de válvula e superfície de vedação.
2. Aperte os parafusos que conectam cada parte uniformemente com força.
3. Verifique se a parte de enchimento é fortemente comprimida, verifique se a vedação do enchimento está apertada e o portão pode ser aberto de maneira flexível e fechada.
4. Antes da instalação, verifique o modelo, o tamanho e outras informações da válvula e verifique se a direção do fluxo do meio é consistente com a direção do fluxo especificado.
5. Durante a instalação, uma certa quantidade de espaço deve ser deixada para facilitar a operação da unidade da válvula.
6. Siga estritamente as instruções no diagrama de fiação para organizar a fiação do dispositivo de acionamento.
7. Após a instalação, é necessário mantê -lo regularmente.

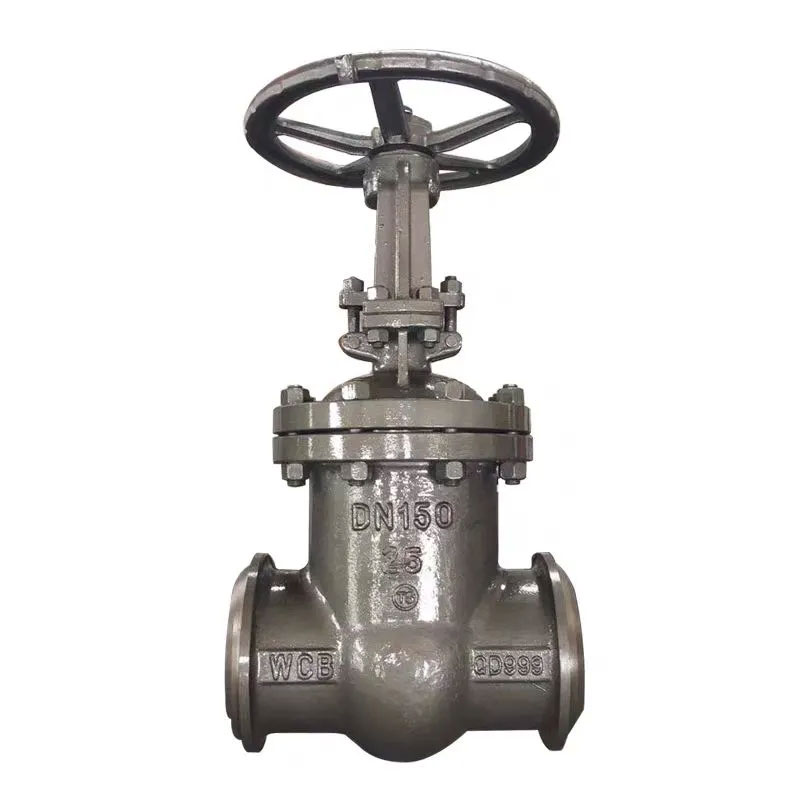

High Pressure Cast Steel Gate Valve PN16
