Válvula de portão de cunha de aço fundido

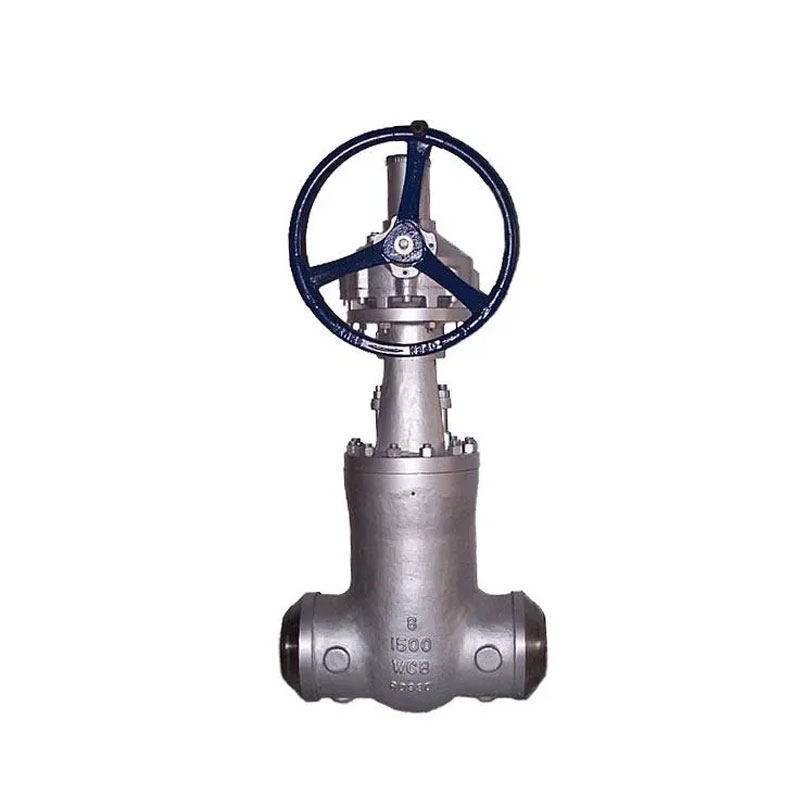

Válvula de portão de cunha de aço fundido

A válvula de porta de cunha de aço fundida produzida pela Joepai Brand é uma válvula personalizada para cenários de alta pressão, alta temperatura e de abertura e fechamento frequentes. Adotando corpo da válvula de aço fundido de alta resistência e estrutura da porta em forma de cunha, pode obter vedação bidirecional e baixa resistência ao fluxo, comumente usadas em indústrias como petróleo, gás natural, metalurgia e potência.

Wenzhou Joepai Valve Co., Ltd. é um fabricante profissional de válvulas. O Projeto de furo completo da válvula de portão de cunha de aço fundido garante fluxo suave de O meio e o par de vedação é de precisão para manter o bem Performance de vedação e estabilidade de abertura e fechamento por um longo tempo. Estrutura opcional de vedação macia ou selo de metal, pode aceitar vários meios e condições de construção complexas.

O que é a válvula de aço fundida? A válvula de porta de cunha de aço fundido é uma das muitas válvulas Tipos, fabricados a partir de aço fundido (aço carbono). O aplicável A temperatura para válvulas de aço fundido é ≤ 425 ℃, e o meio aplicável é água, óleo, gás natural, etc. A série de válvulas de aço fundido comumente usado Os produtos incluem válvulas de bola de aço fundido, válvulas de portão de aço fundido, aço fundido Válvulas de borboleta, válvulas de seleção de aço fundido, válvulas de aço fundido, fundido, fundido filtros de aço, etc.

Recursos: O portão é ajustável verticalmente para abrir e fechar, apenas totalmente aberto e totalmente fechado, e não pode ser ajustado ou acelerado;

Detalhes do produto:

A guia de cunha minimiza a fricção e a arranhão do assento, resultando em um ciclo longo vida.
Projetado para ASME B16.34.
Corpo feito de forças de força superior e aço fundido opcional.
Diantai Stem Seal oferece selo apertado com pouca ou nenhuma manutenção por muito tempo períodos de tempo.
Carregamento ao vivo opcional da embalagem.
Haste não rotativa.
Os rostos de assentos com manobra resistente resistem à erosão.
Outros tamanhos e classes de pressão disponíveis. Entre em contato com a empresa para especificações.
Faixa de tamanho (s)
NPS 2 - 24 (DN 50 - 600)
Classificação de pressão
ASME CLASSES 600 - 4500
Conexões padrão
Solda de soquete, solda de bunda

Cast Steel Wedge Gate Valve

Especificações de material padrão

NÃO. Nome da peça CS para ASTM Quanto a ASTM Ss para ASTM
Tipo A105 Tipo F22 Tipo F304 (L) Tipo F316 (L)
1 Corpo A105 A182 F22 A182 F304 (L) A182 F316 (L)
2 Assento A276 420 A276 304 A276 304 (L) A276 316 (L)
3 Cunha A276 430 e 410 A182 F304 A182 F304 (L) A182 F316 (L)
4 Tronco A182 F6 A182 F304 A182 F304 (L) A182 F316 (L)
5 Assento de pressão A105 A182 F304 A182 F304 (L) F316 (L)
6 Anel de pressão A276 304L A276 316L
7 Capô A105 A182 F22 A182 F304 (L) A182 F316 (L)
8 Olho da glândula segura A193 B7 A193 B16 A193 B8 (M)
9 Alfinete A276 420 A182 F304 (L)
10 Embalagem de haste Grafite flexível Ptfe
11 P.S. Porca de trava A194 2H A194 4 A194 8 A194 8m
12 Glândula A276 F420 A182 F304
13 Flange da glândula A216 WCB A351 CF8
14 Noz A194 2H A194 4 A194 8 A194 8m
15 Jargo noz A276-410
16 Letra de retenção A194 2H A194 4 A194 8 A194 8m
17 Roda de mão A197
18 H.W. Porca de trava A194 2H A194 4 A194 8 A194 8m
19 Copo de petróleo Latão
Meio adequado W.O.G. etc. W.O.G. etc. Hno3, ch3ooh etc.
Temperatura adequada -29 425 Fonte -29 Fonte 550 -29 180 Fonte

Princípio de trabalho

O componente de abertura e fechamento de uma válvula de portão de cunha de aço fundido é a placa do portão e o A direção do movimento da placa do portão é perpendicular à direção de o fluido. A válvula do portão só pode ser totalmente aberta e totalmente fechada, e não pode ser ajustado ou acelerado.

A válvula do portão tem duas superfícies de vedação, e a válvula de porta de modo de modo mais usada tem duas superfícies de vedação que formar uma forma de cunha. O ângulo da cunha varia com os parâmetros da válvula, Geralmente 5 ° e 2 ° 52 'quando a temperatura média não é alta.

Cast Steel Wedge Gate Valve
