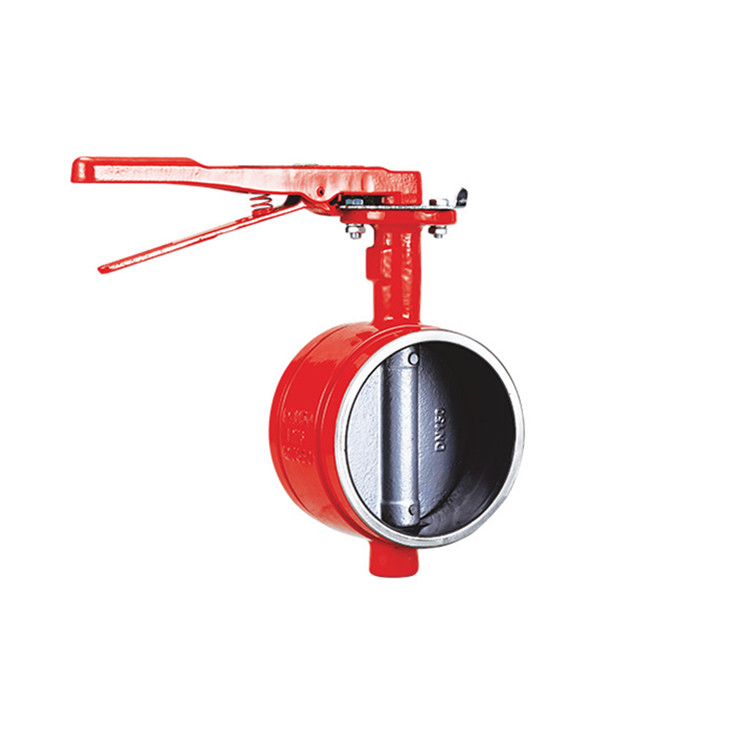

Válvula borboleta de sinal ranhurado para sistema de extinção de incêndios

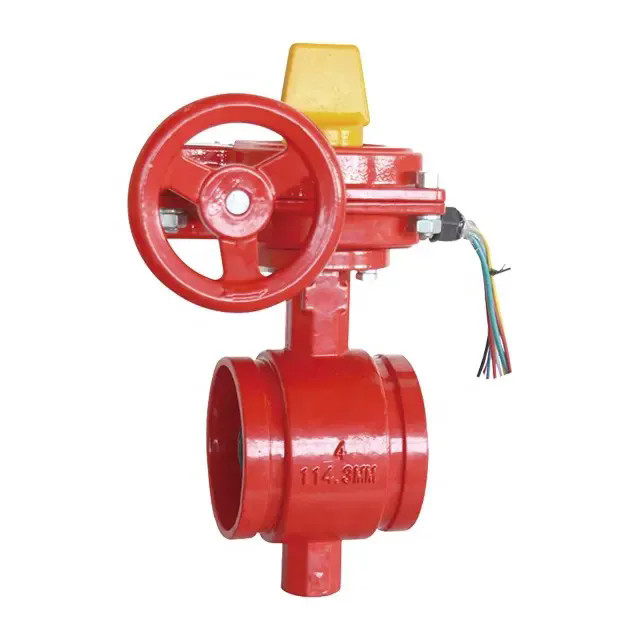

Os acessórios ranhurados para sistema de combate a incêndio incluem uma válvula borboleta ranhurada com um atuador de engrenagem e interruptor anti-violação. A válvula borboleta de sinalização ranhurada do sistema de extinção de incêndios da JOEPAI representa um avanço significativo na tecnologia de proteção contra incêndio, combinando um design de conexão ranhurada eficiente e uma caixa de engrenagens de sinal. A válvula está totalmente aberta ou fechada quando o disco é girado um quarto de volta. A válvula borboleta de sinalização ranhurada é uma válvula de conexão de braçadeira ranhurada projetada completamente com base no princípio da simetria. É simétrico na linha central axial, radialmente central, vedação de pressão total bidirecional, com um dispositivo de sinal, que pode dar ação à válvula. É utilizado principalmente em diversas tubulações de abastecimento de água e drenagem, construção de proteção contra incêndio e outros sistemas, especialmente em acessórios de Sistemas de Proteção contra Incêndio, para cortar e ajustar o fluxo do meio.

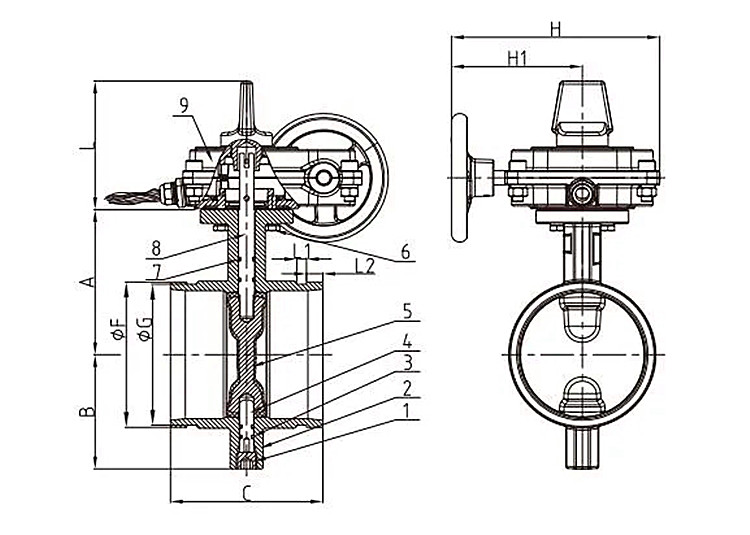

Parte Principal e Materiais

Recursos técnicos

Em conformidade com: Projeto de hidrovia transparente padrão ANSI / AWWA C606

Conexões: Extremidades ranhuradas, fáceis de instalar e substituir

Grande área de circulação eficaz e menor resistência a fluidos

Abertura e fechamento rápidos, bom desempenho de ajuste

Pequeno torque de abertura e fechamento, que economiza trabalho.

Tamanhos: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Pressão máxima de trabalho: 21 BAR / 300 PSI (pressão máxima de teste: 600 PSI) em conformidade com UL1091 e ULC/ORD-C1091 e FM classe 1112 Temperatura máxima de trabalho: -20°C a 80°C

Padrão de Projeto: API 609

Aplicação: Uso interno e externo

Interior e exterior revestidos com epóxi por spray eletrostático em conformidade com AWWA C550

Discoo de assento EPDM resiliente revestido

Conjunto de interruptor de supervisão contra sabotagem instalado de fábrica

Padrão de flange superior ISO5211 / 1

Design e materiais estão sujeitos a alterações sem qualquer aviso prévio

Especificações técnicas e recursos de design

A válvula borboleta de sinalização ranhurada do sistema de sprinklers contra incêndio utiliza conexões de extremidade ranhurada compatíveis com sistemas de acoplamento padrão, reduzindo significativamente o tempo de instalação em comparação com conexões flangeadas ou rosqueadas tradicionais. Disponíveis em tamanhos de DN50 a DN300 (2" a 12"), as válvulas borboleta de sinalização mantêm classificações de pressão de PN16, adequadas para a maioria dos requisitos de sistemas de sprinklers contra incêndio. As válvulas borboleta ranhuradas operam efetivamente dentro de parâmetros de temperatura de -10°C a 120°C, acomodando várias condições ambientais encontradas em aplicações de proteção contra incêndio. Uma válvula borboleta contra incêndio consiste principalmente em um disco, haste, anel de vedação e alojamento. Uma junta telescópica está localizada entre a haste e o disco para mitigar efetivamente o desgaste durante a abertura e fechamento da válvula.

Cenários de aplicativos e guia de instalação

A válvula borboleta de sinalização ranhurada para sistema de sprinklers contra incêndio atende funções essenciais em diversas configurações de sistemas de sprinklers contra incêndio, onde o controle de fluxo confiável e a verificação de posição são cruciais. Antes de usar uma válvula borboleta de incêndio, remova quaisquer detritos para garantir a abertura adequada e o controle de fluxo. Os operadores devem prestar atenção à direção de abertura e fechamento da válvula, normalmente marcada com “aberta” e “fechada”. Aberto indica rotação no sentido horário, enquanto fechado indica rotação no sentido anti-horário. Ao fechar uma válvula borboleta, tome cuidado especial para não torcer a válvula com muita força para evitar quebrar a haste e causar danos desnecessários. Ao usar uma válvula borboleta de incêndio, você precisa prestar atenção a uma série de precauções. Primeiro, antes de usar, verifique se a fonte de água contra incêndio e as tubulações estão devidamente desobstruídas. Em segundo lugar, ao extinguir um incêndio, preste atenção especial à abertura e fechamento da válvula para evitar entrada excessiva e saída insuficiente de água, o que pode afetar o efeito de combate a incêndios. Finalmente, as válvulas borboleta de incêndio precisam ser inspecionadas regularmente para garantir o funcionamento adequado.

A instalação adequada requer planejamento e execução cuidadosos para garantir desempenho ideal e transmissão de sinal confiável. Os engenheiros de proteção contra incêndio recomendam a instalação das válvulas borboleta de sinalização ranhuradas com folga adequada para acesso de operação e manutenção ao mecanismo da válvula e às conexões elétricas. As válvulas de sprinklers contra incêndio devem ser apoiadas de forma independente perto das conexões ranhuradas para evitar a transmissão de tensão ao corpo da válvula. As equipes de instalação devem verificar o alinhamento adequado com a tubulação de conexão e garantir que as conexões elétricas estejam devidamente vedadas e protegidas de fatores ambientais. As válvulas borboleta de sinalização requerem fiação correta para painéis de controle de alarme de incêndio de acordo com as especificações do fabricante e os códigos elétricos locais. Os protocolos regulares de manutenção para essas válvulas borboleta ranhuradas incluem inspeções visuais trimestrais, testes operacionais anuais e verificação da precisão da transmissão do sinal para garantir a confiabilidade contínua do sistema.

Manutenção e Cuidados

Para garantir o funcionamento normal da válvula borboleta de incêndio, é essencial realizar inspeções e manutenções regulares. Durante a inspeção, atenção especial deve ser dada à condição da sede da válvula e do anel de vedação. Se for encontrado algum dano ou desgaste na sede da válvula ou no anel de vedação, eles deverão ser substituídos imediatamente. Para evitar ferrugem e corrosão, aplique óleo antiferrugem ou querosene se a válvula borboleta de incêndio permanecer sem uso por um longo período. Após armazenamento prolongado, a válvula deve ser operada periodicamente para evitar emperramento ou dificuldade de abertura.
