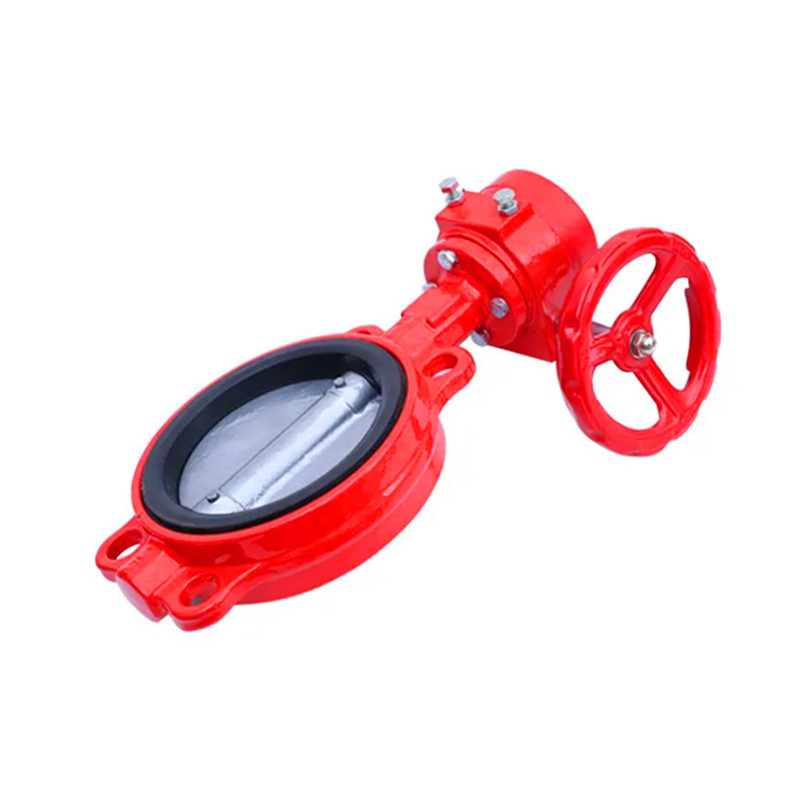

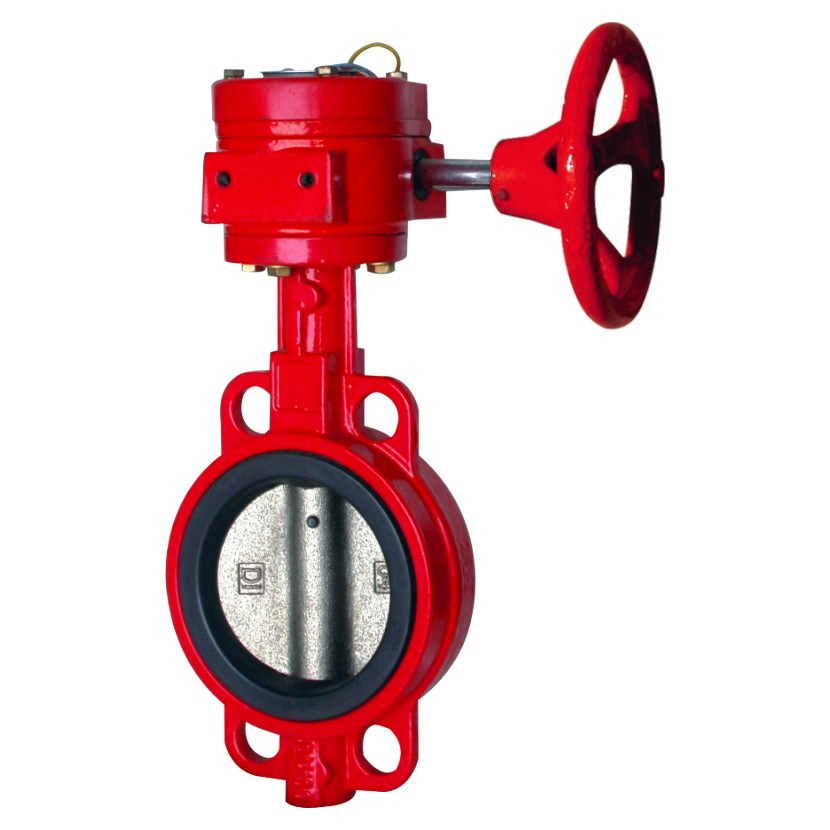

Válvula borboleta de sinal de combate a incêndio em ferro dúctil

A válvula borboleta de sinalização de combate a incêndio em ferro dúctil JOEPAI representa a integração da tecnologia tradicional de controle de fluxo com recursos modernos de monitoramento para sistemas abrangentes de proteção contra incêndio. Essas válvulas borboleta de sinalização de combate a incêndio apresentam construção robusta em ferro dúctil com resistência superior à corrosão, tornando as válvulas borboleta de sinalização adequadas para aplicações exigentes em diversas condições ambientais. As válvulas de ferro dúctil incorporam um dispositivo de sinalização elétrica avançado que fornece o status da posição da válvula em tempo real aos painéis centrais de controle de incêndio, garantindo monitoramento e verificação imediatos do sistema. Projetadas com um perfil compacto e construção leve, as válvulas borboleta de combate a incêndio facilitam a instalação, mantendo durabilidade excepcional e longa vida útil. O design inovador dessas válvulas borboleta de sinalização combina desempenho confiável com recursos de monitoramento inteligente, criando uma solução ideal para os requisitos modernos de proteção contra incêndio.

Características

1. O tamanho pequeno e o peso leve facilitam a instalação e a manutenção. Também pode ser instalado onde for necessário;

2.Construção simples e compacta, operação liga-desliga rápida de 90 graus;

3. Torque operacional minimizado, economia de energia;

4.Excelente desempenho de regulação e longa vida útil;

5.Pode ser usado para vários meios;

6.Pode ser usado como um dispositivo de condicionamento e desligamento em uma variedade de linhas e vasos corrosivos e não corrosivos de gases, líquidos, semifluidos e sólidos em pó;

7.É adequado para sistemas como petróleo, indústria química, alimentos, medicamentos, fabricação de papel, abastecimento de água e assim por diante;

8. Curva de fluxo tendendo a linha reta, excelente desempenho de regulação.

Principais Dados Técnicos

Tamanho: DN50-DN300 (2"-12")

Pressão nominal: PN1.0-1.6MPa

Temperatura de trabalho: 15-150°C

Médio: Água doce, esgoto, água do mar, ar, vapor, comida, almôndega, etc.

Capacidade do microinterruptor: CA, 220V, 1A; CC, 30 V, 0,5 A

Material disponível: Ferro Dúctil, Ferro Fundido, Aço Inoxidável, Aço Carbono, Bronze Aliminum

Pressão e temperatura

pressão de trabalho	PN10, PN16
pressão de teste	shell: 1,5 vezes a pressão nominal assento: 1,1 vezes a pressão nominal
temperatura de trabalho	-10°C a 80°C (NBR) -10°C a 120°C (EPDM)
mídia adequada	água, petróleo e gás

Lista de materiais principais

peças	material
corpo	ferro fundido, ferro dúctil,
assento	EPDM, NBR, VITON, PTFE
disco	ferro dúctil de níquel, bronze AI, aço inoxidável
tronco	aço carbono, aço inoxidável
casquilho	PTFE
Anel "O"	PTFE
alfinete	aço inoxidável
chave	aço inoxidável

 Padrão Executivo:

Padrão de projeto	EN 593, MSS SP67 API 609 BS5155
Inspeção e Teste	API 598 ISO 5208 EN 12266
Fim do Padrão	ANSI B16.1 CL. 125LB e B16,5 CL. 150 libras AS 2129 Tabela D & E   BS 10 Tabela D & E DIN 2501 PN6, PN10 e PN16 EN 1092 PN6, PN10 e PN16 ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16 KS B 1511 / JIS B 2210 5K e 10K MSS SP44 CL. 150 libras  AWWAC207 SABS 1123 Tabela 1000/3 e Tabela 1600/3
Frente a frente	ISO 5752, EN 558, MSS SP67 e API 609  DIN3202
Flange Superior	ISO 5211
