Joepai API 600 ANSI FLANGED ENGRENDADO Válvula de aço fundida de aço feita na fábrica da China adota corpo de válvula fundido, alta resistência à pressão, alto desempenho de vedação e alta durabilidade, amplamente utilizada em indústrias como petróleo, gás natural, químico e potência. Bem -vindo ao contato conosco para obter mais informações ou suporte técnico!
Capô para traodidade ou capô de vedação de pressão parafusos

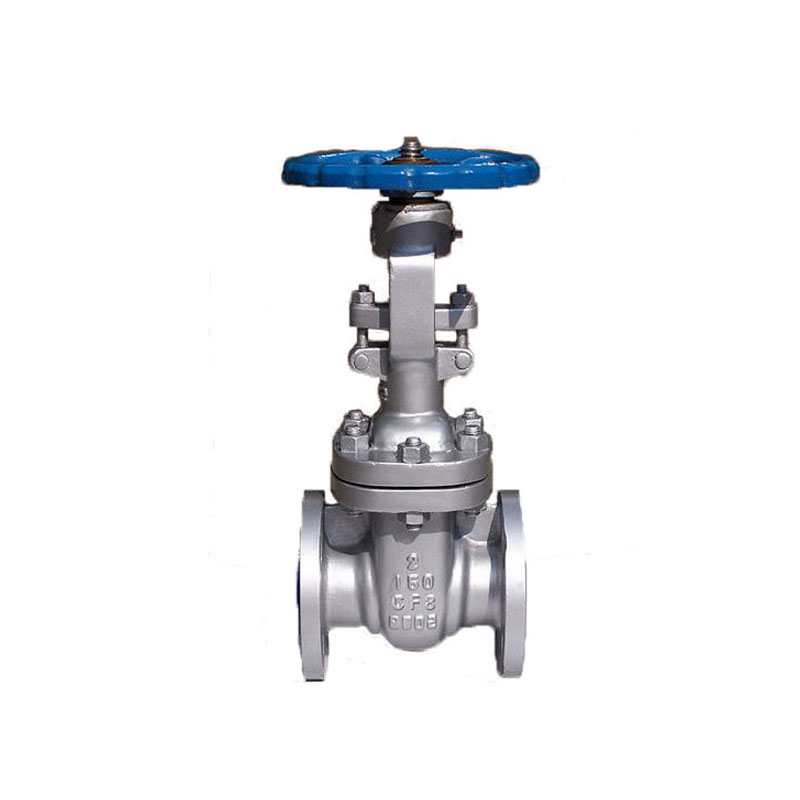

Cunha flexível
Porta completa
Parafuso externo e jugo (OS & y), Rising Stem

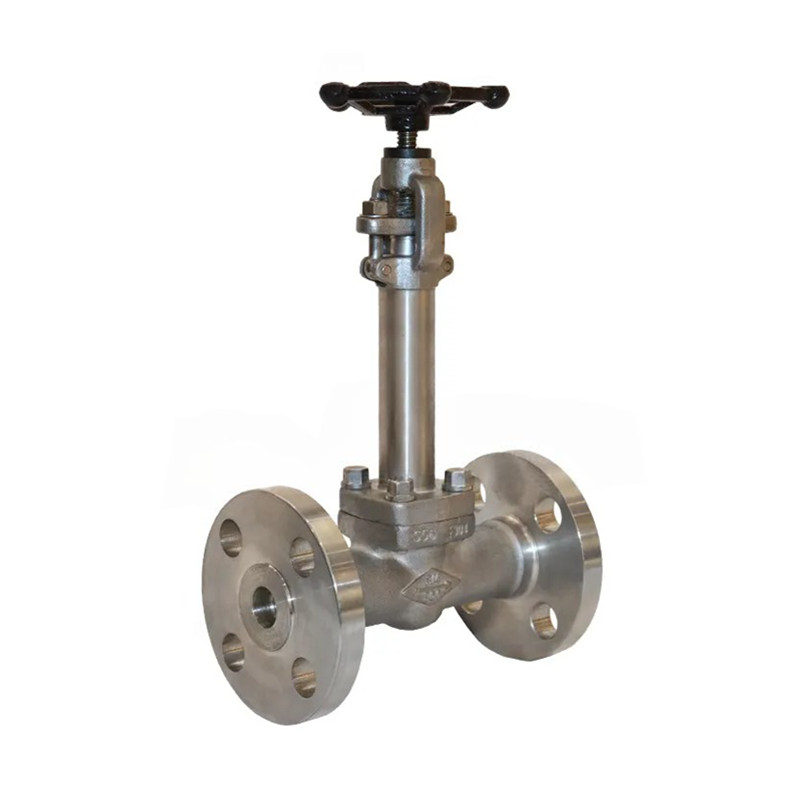

Capato estendido para serviços criogênicos
Dispositivo de bloqueio opcional
Por passe a pedido

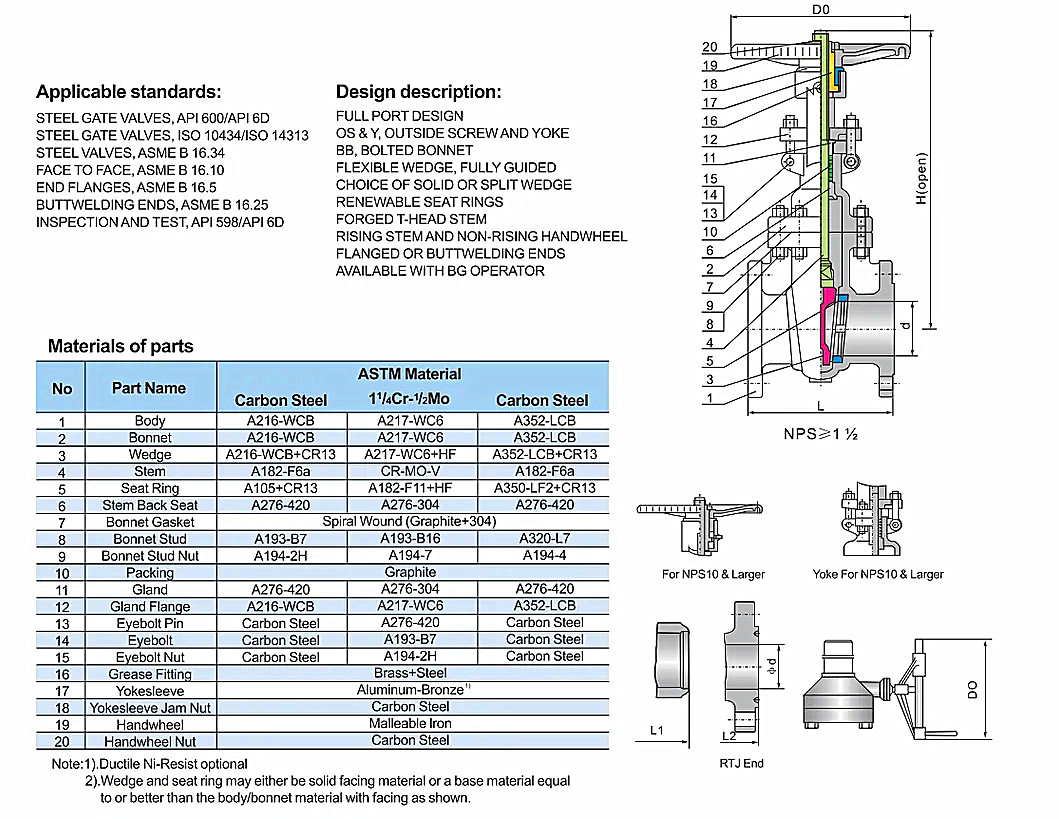

Projeto e fabricação: API 600, API 6D, BS1414, etc
Cara a cara (de ponta a ponta): ANSI B16.10, API 6D, etc
Conexão flangeada: ANSI B16.5, ASME B16.47 etc
Butt Solded End: ANSI B16.25, etc
Teste e inspeção: API 598, API 6D, etc
Modelo: Z40H
Tamanho: 2 "até 60" (DN50 até DN1500)
Pressão: ASME 150#, 300#, 600#, 900#, 1500#, 2500#
Material corporal: aço inoxidável, aço inoxidável duplex, aço inoxidável super duplex, aço carbono, aço carbono de baixa temperatura, ligas de níquel, bronze de alumínio de níquel, hastelloy, inconel etc.
Material de acabamento: 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 etc
Conexão final: Flanged RF/ RTJ/ FM/ FF, Butt-Welding (BW)

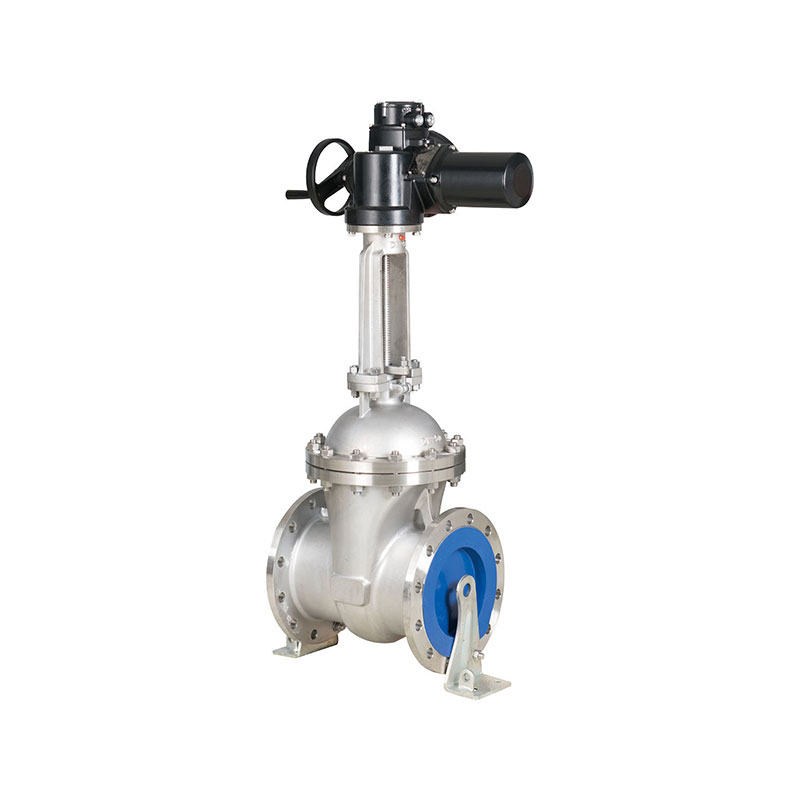

Operação: roda manual, verme de engrenagem, operação elétrica
| Classe150 | |||||||||||||
| tamanho (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hum) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Classe300 | |||||||||||||
| tamanho (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hum) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Classe600 | |||||||||||||
| tamanho (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hum) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Classe900 | |||||||||||||
| tamanho (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hum) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
